本實用新型涉及一種貼裝設備。

背景技術：

現有貼裝設備主要分為3大類：1.使用微粘料帶的供料，加熱貼裝的設備；2.使用微粘料帶的供料，常溫貼裝的設備；3.使用SMT飛達供料，常溫貼裝的設備。

三種設備使用的上料裝置不同，能夠對應的貼裝材料也不相同，目前市場有需求需要飛達供料，加熱貼裝的設備，以上三種設備都無法滿足。

技術實現要素：

本實用新型為了解決上述問題而提供的一種貼裝設備，包括：送料機構，貼附機構和移動軸，所述貼附機構設置在所述移動軸上，所述送料機構包括：微粘帶送料模塊和飛達送料模塊，所述微粘帶送料模塊包括：第一取料平臺，微粘帶，供料輪，收料輪和轉動電機，所述轉動電機通過同步帶與所述收料輪連接，所述微粘帶從所述供料輪延伸至所述第一取料平臺，然后從所述第一取料平臺延伸至所述收料輪，所述飛達送料模塊包括：第二取料平臺，飛達驅動器，傳輸軌道和傳送帶，所述傳送帶從所述飛達驅動器延伸至所述第二取料平臺，然后從所述第二取料平臺延伸至所述傳輸軌道，所述貼附機構包括：主體，貼附頭，抽吸管道和加熱棒，所述貼附頭固定在所述主體上，所述抽吸管道與所述貼附頭連通，所述加熱棒固定在所述貼附頭上。

優選地，所述微粘帶送料模塊還包括：偏壓柱，所述偏壓柱位于所述供料輪附近。

優選地，所述第一取料平臺包括：固定平臺，移動平臺和吸氣管，所述移動平臺具有導軌，所述固定平臺具有吸氣孔，所述吸氣管連通所述固定平臺的吸氣孔。

優選地，所述第一取料平臺還包括：驅動電機和輸送輪，所述驅動電機通過同步帶與所述輸送輪連接，所述微粘帶通過所述輸送輪延伸至所述收料輪。

優選地，所述第二取料平臺具有取料孔，且所述第二取料平臺位于所述飛達驅動器上。

優選地，所述貼附機構還包括：熱探頭，所述熱探頭固定在所述貼附頭上。

優選地，所述貼附機構還包括：散熱器，所述散熱器位于所述主體上。

本實用新型的有益效果在于：由于同時設置有微粘帶送料模塊和飛達送料模塊，因此能完成多種材料的傳送。此外，由于貼附機構具有加熱棒，因此可以對應常溫貼裝和加溫貼裝兩種要求。

附圖說明

圖1為本實用新型涉及的貼裝設備的送料機構的示意圖；

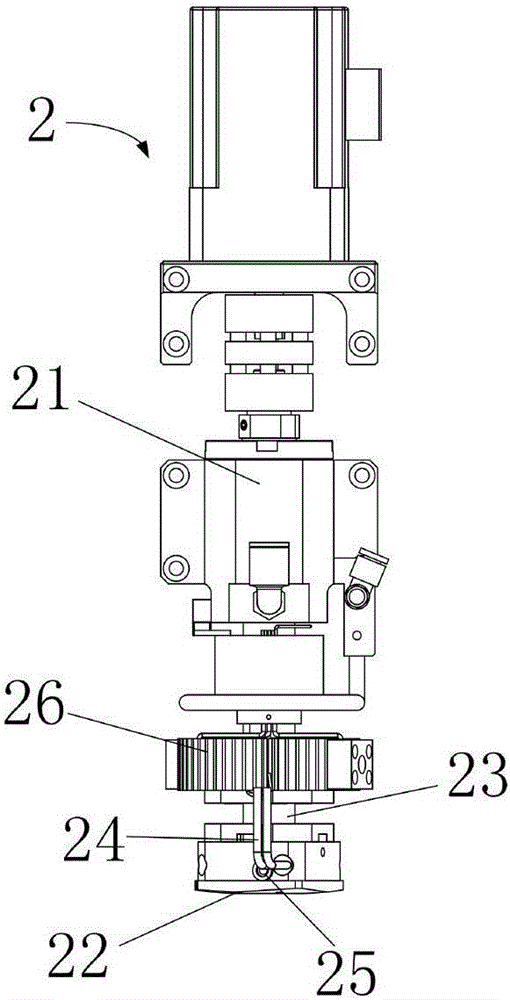

圖2為本實用新型涉及的貼裝設備的貼附機構的示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步闡述：

貼裝設備包括：送料機構，貼附機構和移動軸。貼附機構設置在移動軸上。移動軸用于控制貼附機構的移動，并把貼附機構移動至送料機構處；貼附機構用于完成“吸”和“貼”的操作；送料機構用于輸送材料。

如圖1所示，送料機構1包括：微粘帶送料模塊11和飛達送料模塊12。微粘帶送料模塊11的送料方向與飛達送料模塊12的送料方向垂直。微粘帶送料模塊11包括：第一取料平臺110，微粘帶(圖中未顯示)，供料輪111，轉動電機112，偏壓柱113和收料輪114。微粘帶從第一供料輪111延伸至第一取料平臺110，然后從第一取料平臺110延伸至收料輪114；轉動電機112通過同步帶(圖中未顯示)與供料輪114連接，控制收料輪114的轉動；偏壓柱113位于供料輪111附近，用于張緊微粘帶。

第一取料平臺110包括：固定平臺110a，移動平臺110b，吸氣管110c，驅動電機110d和輸送輪110e。移動平臺110b可相對固定平臺110a移動，移動平臺110b具有導軌，導軌引導移動平臺110b朝預定方向移動，固定平臺110a具有吸氣孔，吸氣管110c連通固定平臺110a的吸氣孔；驅動電機110d通過同步帶(圖中未顯示)與輸送輪110e連接，控制輸送輪110e的轉動，微粘帶通過輸送輪110e延伸至收料輪114，輸送輪110e與供料輪111配合，使微粘帶運動。

飛達送料模塊12包括：第二取料平臺120，飛達驅動器121，傳輸軌道122和傳送帶123。飛達驅動器121具有輸出端，傳送帶123通過飛達驅動器121的輸出端，從飛達驅動器121延伸至第二取料平臺120，然后進入傳輸軌道122，最后從傳輸軌道122的下端排出。傳輸軌道122用于引導傳送帶123的排出路徑，飛達驅動器121用于控制傳送帶123的移動。

具體地，第二取料平臺120具有取料孔，且第二取料平臺120位于飛達驅動器121上，傳輸軌道122位于第二取料平臺120下方，傳送帶123從上往下傳送。

如圖2所示，貼附機構2包括：主體21，貼附頭22，抽吸管道23，加熱棒24，熱探頭25和散熱板26。貼附頭22固定在主體21上，抽吸管道23與貼附頭22連通，加熱棒24和熱探頭25固定在貼附頭22上，散熱板26位于主體21上。具體地，貼附頭22具有抽吸孔，抽吸管道23同時與貼附頭22的抽吸孔和一個抽吸泵連通，用于為貼附頭22提供抽吸力；熱探頭25位于加熱棒24附近，用于檢測溫度，加熱棒24用于加熱吸附頭；散熱板26位于吸附頭22的上方，用于進行散熱操作。

在進行貼裝操作時，如需用到微粘帶送料模塊11，則通過手動控制移動平臺110b移動，直到移動平臺110b與固定平臺110a接合；然后通過驅動電機110d帶動輸送輪110e轉動，從而使微粘帶向第一取料平臺110移動，轉動電機112控制收料輪114轉動，將通過第一取料平臺110的微粘帶收入收料輪114；最后通過移動軸移動貼附機構2，貼附機構2的貼附頭22把材料從位于第一取料平臺110的微粘帶上取出，并貼至相應的產品上。

如需用到飛達送料模塊12，則直接啟動飛達驅動器121，飛達驅動器121控制傳送帶123往飛達驅動器121的輸出端移動；當材料到達第二取料平臺120時，通過移動軸移動貼附機構2，貼附機構2貼附頭22從傳送帶123上把材料取出，并貼至相應的產品上；然后傳動帶123進入傳輸軌道122并從下端排出。

對于具有上述結構的貼裝設備，由于同時設置有微粘帶送料模塊和飛達送料模塊，因此能完成多種材料的傳送。此外，由于貼附機構具有加熱棒，因此可以對應常溫貼裝和加溫貼裝兩種要求。

以上所述實施例，只是本實用新型的較佳實例，并非來限制本實用新型的實施范圍，故凡依本實用新型申請專利范圍所述的構造、特征及原理所做的等效變化或修飾，均應包括于本實用新型專利申請范圍內。
