本發明涉及在元件安裝機中供給元件的元件供給系統和具備該元件供給系統的元件安裝系統。

背景技術：

1、元件安裝系統具備：元件安裝機，具有在印刷基板等基板上搭載元件的吸嘴；及元件供給系統，供給在元件安裝機中吸附于吸嘴的元件。元件供給系統具備：卷軸等元件收納件，安裝有收納了多個元件的元件收納帶等元件收納構件；及送料器，供元件收納件裝配。在元件供給系統中，送料器供給在安裝于元件收納件的元件收納構件中收納的元件。

2、在元件供給系統中，從元件安裝機回收在裝配到送料器的元件收納件的元件收納構件產生元件耗盡等而成為使用完畢的送料器，并與該回收相應地向元件安裝機補給新的送料器。在向元件安裝機補給新的送料器時，進行將安裝有收納了補給用的元件的元件收納構件的元件收納件裝配于送料器的換產作業(例如，參照專利文獻1)。

3、然而，元件收納構件的寬度尺寸、收納元件的多個元件收納部的尺寸、多個元件收納部間的間隔等規格根據收納的元件的種類而被規定。為了利用送料器可靠地供給收納到元件收納構件的元件，需要根據元件收納構件的規格來設計在送料器中成為供給元件的區域的元件供給區域部的構造。因此，在元件供給系統中，使用元件供給區域部的構造按元件收納構件的規格而不同的多個送料器。在該情況下，在向送料器裝配安裝有收納了補給用的元件的元件收納構件的元件收納件時，需要從多個送料器之中選定具有與元件收納構件的規格相應的構造的元件供給區域部的送料器。

4、與安裝到元件收納件的元件收納構件的規格相應的送料器的選定對收納到元件收納構件的元件的送料器的供給性造成影響。在專利文獻1中，對于用于從元件供給區域部的構造不同的多個送料器之中選定能夠可靠地供給收納到元件收納件的元件收納構件的元件的送料器的技術沒有公開，在這一點上存在改善的余地。

5、現有技術文獻

6、專利文獻

7、專利文獻1：國際公開第2021/144863號

技術實現思路

1、本發明的目的在于提供一種元件供給系統和具備該元件供給系統的元件安裝系統，該元件供給系統能夠從元件供給區域部的構造不同的多個送料器之中選定能夠可靠地供給收納到元件收納件的元件收納構件的元件的送料器。

2、本發明的一個方面所涉及的元件供給系統是供給在元件安裝機中吸附于吸嘴的元件的系統，所述元件安裝機在具有吸附元件并且將該吸附的元件搭載于基板的所述吸嘴，并生產元件搭載基板。該元件供給系統具備：元件收納件，安裝有收納多個元件且規格根據該收納的元件的種類而規定的元件收納構件；多個送料器，具有裝配部和元件供給區域部，所述裝配部供所述元件收納件裝卸自如地裝配，所述元件供給區域部成為供給收納到所述元件收納構件的元件的區域，所述元件收納構件安裝于裝配到所述裝配部的所述元件收納件，所述元件供給區域部的構造按與元件的種類相應的所述元件收納構件的規格而不同；及管理裝置，具有處理部，該處理部進行管理所述多個送料器的處理。所述處理部進行：補給元件識別處理，識別補給元件收納件，該補給元件收納件表示安裝有收納了被要求對所述元件安裝機補給的元件的所述元件收納構件的所述元件收納件；及提取處理，基于根據所述元件供給區域部的構造而設定的用于對所述多個送料器分別進行識別的送料器識別信息，從所述多個送料器之中提取能夠用于所述補給元件收納件的多個可使用送料器。

3、本發明的另一個方面所涉及的元件安裝系統具備：元件安裝機，具有吸附元件并且將該吸附的元件搭載于基板的吸嘴，并生產元件搭載基板；及上述的元件供給系統，供給在所述元件安裝機中吸附于所述吸嘴的元件。

4、本發明的目的、特征和優點通過以下的詳細的說明和附圖而變得更加明確。

技術特征：

1.一種元件供給系統，供給在元件安裝機中吸附于吸嘴的元件，所述元件安裝機具有吸附元件并且將該吸附的元件搭載于基板的所述吸嘴，并生產元件搭載基板，其中，該元件供給系統具備：

2.根據權利要求1所述的元件供給系統，其中，

3.根據權利要求2所述的元件供給系統，其中，

4.根據權利要求3所述的元件供給系統，其中，

5.根據權利要求2所述的元件供給系統，其中，

6.根據權利要求5所述的元件供給系統，其中，

7.根據權利要求5所述的元件供給系統，其中，

8.根據權利要求5所述的元件供給系統，其中，

9.根據權利要求8所述的元件供給系統，其中，

10.根據權利要求9所述的元件供給系統，其中，

11.根據權利要求1所述的元件供給系統，其中，

12.根據權利要求1所述的元件供給系統，其中，

13.根據權利要求12所述的元件供給系統，其中，

14.根據權利要求12所述的元件供給系統，其中，

15.一種元件安裝系統，具備：

技術總結

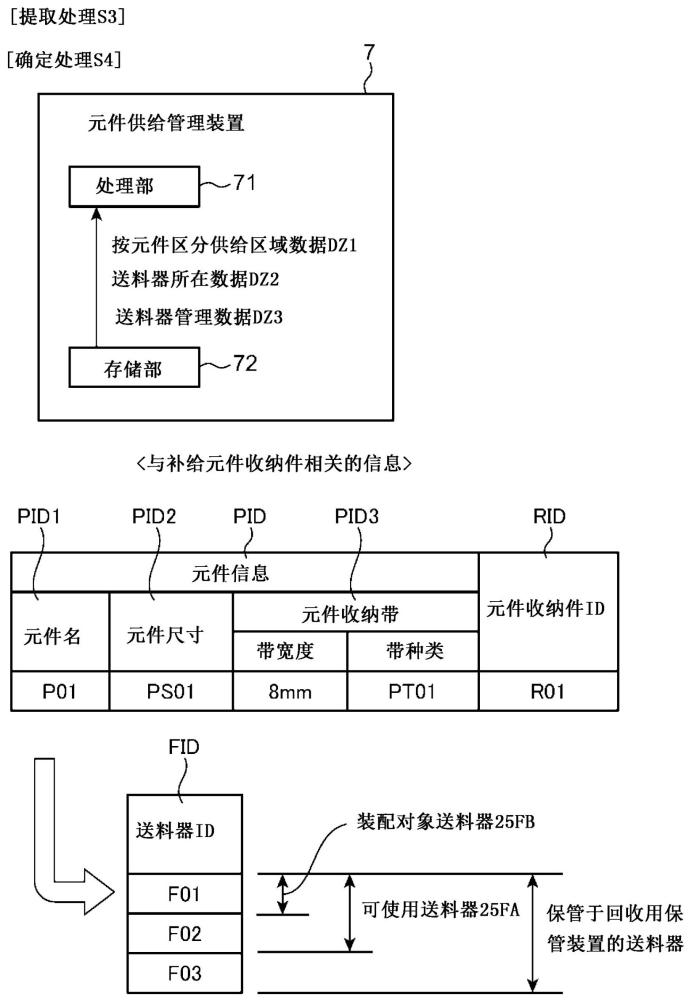

元件供給系統具備：元件收納件，安裝有根據元件的種類而規定的規格的元件收納帶；多個送料器，具有供元件收納件裝配的裝配部；及元件供給管理裝置，具有處理部，該處理部進行管理多個送料器的處理。多個送料器的元件供給區域部的構造按元件收納帶的規格而不同。元件供給管理裝置的處理部進行補給元件識別處理和提取處理。在補給元件識別處理中，處理部對安裝有收納了補給元件的元件收納帶的補給元件收納件進行識別。在提取處理中，處理部基于根據元件供給區域部的構造而設定的用于對多個送料器分別進行識別的送料器識別信息，從多個送料器之中提取能夠用于補給元件收納件的多個可使用送料器。

技術研發人員：粟野之也
受保護的技術使用者：雅馬哈發動機株式會社
技術研發日：
技術公布日：2025/4/24
