本技術涉及顯示設備，尤其涉及一種顯示面板及顯示裝置。

背景技術：

1、液晶顯示(liquid?crystal?display，lcd)面板、有機發光二極管顯示(organiclight?emitting?display，oled)面板以及利用發光二極管(light?emitting?diode，led)器件的顯示面板因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、個人數字助理、數字相機、筆記本電腦、臺式計算機等電子產品中。

2、相關技術中，在顯示面板的一側射光感應器，顯示面板的光透過率不高將減小光感應器接收到的光量，從而影響光感應器的工作。

技術實現思路

1、本技術實施例提供了一種顯示面板及顯示裝置，旨在增大顯示面板與光感應器對應的區域的光透過率。

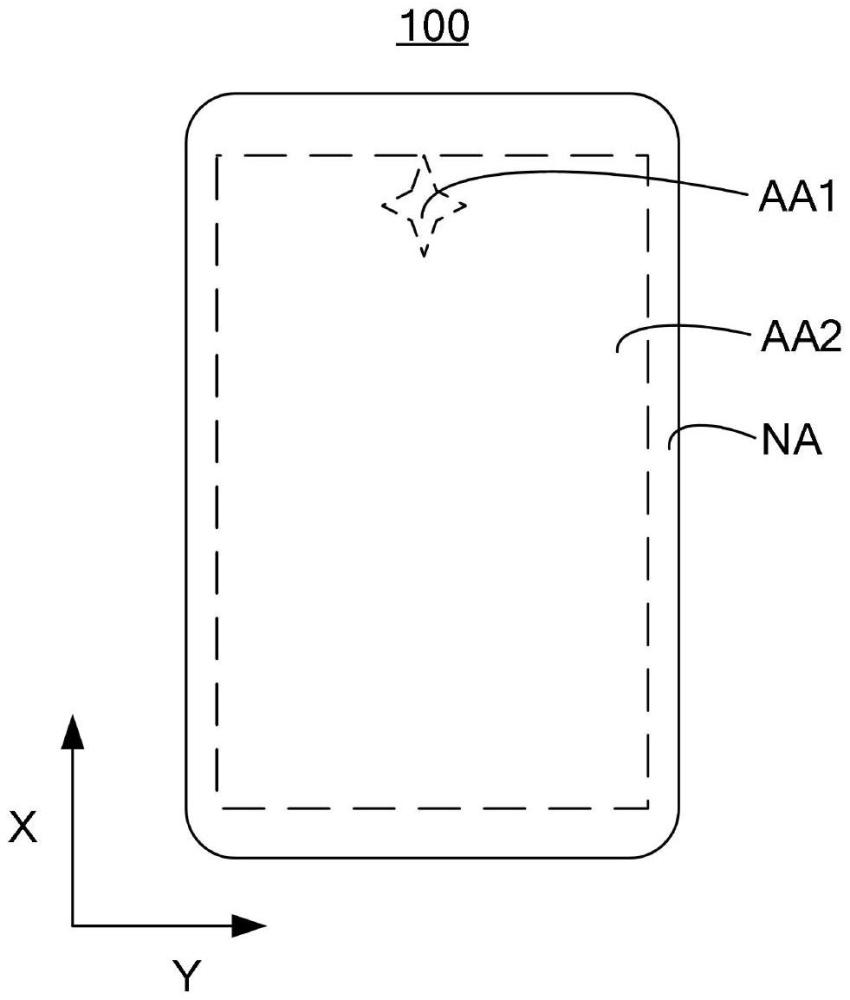

2、本技術第一方面的實施例提供一種顯示面板，顯示面板包括第一顯示區和至少部分圍繞第一顯示區的第二顯示區，顯示面板包括：

3、基板；

4、隔離結構，設置于基板的一側，隔離結構圍成多個限定開口和多個透光開口，透光開口位于第一顯示區；

5、發光功能層，包括多個發光部，發光部至少部分設置于限定開口內；

6、其中，透光開口在基板的正投影為第一投影，位于第一顯示區邊界的多個第一投影的連線圍合形成虛擬多邊形，虛擬多邊形為圍繞所有第一投影的最小面積的多邊形，虛擬多邊形包括n條側邊，n＞4，n為正整數。

7、根據本技術第一方面的實施方式，虛擬多邊形的至少部分沿第一方向的尺寸不同，或虛擬多邊形的至少部分沿第二方向的尺寸不同。

8、根據本技術第一方面前述任一實施方式，虛擬多邊形沿第一方向的尺寸為h，虛擬多邊形的至少部分的尺寸h沿第二方向逐漸減小或增加。

9、根據本技術第一方面前述任一實施方式，虛擬多邊形沿第二方向逐漸減小或增加的尺寸為至少一個子像素的尺寸。

10、根據本技術第一方面前述任一實施方式，虛擬多邊形沿第二方向的尺寸為w，虛擬多邊形的至少部分的尺寸w沿第一方向逐漸減小或增加。

11、根據本技術第一方面前述任一實施方式，虛擬多邊形沿第一方向逐漸減小或增加的尺寸為至少一個子像素的尺寸。

12、根據本技術第一方面前述任一實施方式，多個發光部沿第一方向和第二方向上間隔分布，第一方向和第二方向相交。

13、根據本技術第一方面前述任一實施方式，多個透光開口包括第一開口，第一開口位于在第一方向上相鄰的限定開口之間，n條側邊包括第一側邊和第二側邊，第一側邊沿第一方向延伸，第一側邊為至少兩個沿第一方向排列的第一開口的第一投影的連線，第二側邊沿第二方向延伸，第二側邊為至少兩個沿第二方向排列的第一投影的連線，第一方向和第二方向相交。

14、根據本技術第一方面前述任一實施方式，第一開口沿第一方向的長度小于第一開口沿第二方向的長度。

15、根據本技術第一方面前述任一實施方式，多個第一投影的連線為多個第一投影的外邊的連線。

16、根據本技術第一方面前述任一實施方式，第一顯示區包括第三邊界，第三邊界沿第三方向延伸，第一方向、第二方向和第三方向兩兩相交；多個交替連接的第一側邊和第二側邊形成齒狀結構，齒狀結構中第一側邊和第二側邊的連接點沿第三邊界排列。

17、根據本技術第一方面前述任一實施方式，第一顯示區包括沿第一方向延伸的第一邊界，n條側邊包括沿第一邊界延伸的第三側邊。

18、根據本技術第一方面前述任一實施方式，第一顯示區包括沿第二方向延伸的第二邊界，n條側邊包括沿第二邊界延伸的第四側邊。

19、根據本技術第一方面前述任一實施方式，多個透光開口包括第一開口和第二開口，第一開口位于在第一方向上相鄰的限定開口之間，第二開口位于在第二方向上相鄰的限定開口之間。

20、根據本技術第一方面前述任一實施方式，第二開口沿第一方向的長度大于第一開口沿第二方向的長度。

21、根據本技術第一方面前述任一實施方式，n條側邊包括第五側邊，第五側邊的延伸方向與第一方向、第二方向不相同，第五側邊為至少一個第一開口的第一投影和至少一個第二開口的第一投影的連線。

22、根據本技術第一方面的實施方式，第一顯示區的光透過率大于第二顯示區的光透過率。

23、根據本技術第一方面前述任一實施方式，位于第一顯示區內的發光部的像素排布密度小于位于第二顯示區內的發光部的像素排布密度，位于第一顯示區內的發光部在基板的正投影的面積與位于第二顯示區內的發光部在基板的正投影的面積相同。

24、根據本技術第一方面前述任一實施方式，位于第一顯示區中的發光部的像素排布密度與位于第二顯示區中的發光部的像素排布密度相同，位于第一顯示區內的發光部在基板的正投影的面積小于位于第二顯示區內的發光部在基板的正投影的面積。

25、根據本技術第一方面前述任一實施方式，多個限定開口在第一方向和第二方向上間隔分布，多個透光開口包括第一開口，第一開口位于在第一方向上相鄰的限定開口之間，第一方向和第二方向相交。

26、根據本技術第一方面前述任一實施方式，多個透光開口包括第二開口，第二開口位于在第二方向上相鄰的限定開口之間。

27、根據本技術第一方面前述任一實施方式，多個發光部包括第一發光部，第一發光部用于發出第一顏色光，多個第一發光部沿第一方向間隔排列形成第一發光組，多個第一發光組沿第二方向間隔排列，至少部分第一投影位于沿第一方向相鄰的第一發光部在基板的正投影之間。

28、根據本技術第一方面前述任一實施方式，多個發光部包括第二發光部，第二發光部用于發出第二顏色光，多個第二發光部沿第一方向間隔排列形成第二發光組，第二發光組設置在兩相鄰第一發光組之間，至少部分第一投影位于沿第一方向相鄰的第二發光部在基板的正投影之間。

29、根據本技術第一方面前述任一實施方式，至少部分第一投影位于沿第二方向相鄰的第一發光部和第二發光部在基板的正投影之間。

30、根據本技術第一方面前述任一實施方式，多個發光部包括第三發光部，第三發光部用于發出第三顏色光，多個第三發光部沿第一方向間隔排列形成第三發光組，第一發光組、第二發光組和第三發光組沿第二方向依次排列，至少部分第一投影位于沿第一方向相鄰的第三發光部在基板的正投影之間。

31、根據本技術第一方面前述任一實施方式，至少部分第一投影位于沿第二方向相鄰的第二發光部和第三發光部在基板的正投影之間。

32、根據本技術第一方面前述任一實施方式，至少部分第一投影位于沿第二方向相鄰的第三發光部和第一發光部在基板的正投影之間。

33、根據本技術第一方面前述任一實施方式，多個發光部包括第一發光部、第二發光部和第三發光部，第一發光部用于發出第一顏色光，第二發光部用于發出第二顏色光，第三發光部用于發出第三顏色光，

34、第一發光部和第二發光部沿第一方向交替排列形成第四發光組，多個第三發光部沿第一方向間隔排列形成第五發光組，第四發光組和第五發光組沿第二方向交替排列，至少部分第一投影位于沿第二方向相鄰的第一發光部和第三發光部在基板的正投影之間，至少部分第一投影位于沿第二方向相鄰的第二發光部和第三發光部在基板的正投影之間。

35、根據本技術第一方面前述任一實施方式，一個第三發光部位于沿第二方向間隔設置的第一發光部之間、以及沿第二方向間隔設置的第二發光部之間。

36、根據本技術第一方面前述任一實施方式，多個第一投影繞發光部在基板的正投影。

37、根據本技術第一方面前述任一實施方式，多個發光部包括第一發光部和第二發光部，第一發光部用于發出第一顏色光，第二發光部用于發出第二顏色光，多個第一發光部沿第三方向間隔排列形成第六發光組，多個第二發光部沿第三方向間隔排列形成第七發光組，多個第六發光組沿第四方向排列，第七發光組設置在兩相鄰第六發光組之間，至少部分第一投影位于沿第一方向相鄰的第一發光部和第二發光部在基板的正投影之間，至少部分第一投影位于沿第二方向相鄰的第一發光部和第二發光部在基板的正投影之間，第一方向、第二方向、第三方向和第四方向兩兩相交。

38、根據本技術第一方面前述任一實施方式，第一方向與第三方向間的夾角范圍為30°至60°，且第二方向與第四方向間的夾角范圍為30°至60°。

39、根據本技術第一方面前述任一實施方式，第一方向與第三方向間的夾角為45°，且第二方向與第四方向間的夾角為45°。

40、根據本技術第一方面前述任一實施方式，隔離結構包括層疊設置的第一部分和第二部分，第一部分設置于第二部分靠近基板的一側，第一部分在基板上的正投影位于第二部分在基板上的正投影內。

41、根據本技術第一方面前述任一實施方式，第二部分背離基板的表面在基板上的正投影面積小于第二部分靠近基板的表面在基板上的正投影面積。

42、根據本技術第一方面前述任一實施方式，第一部分背離基板的表面在基板上的正投影面積小于第二部分靠近基板的表面在基板上的正投影面積；

43、根據本技術第一方面前述任一實施方式，顯示面板還包括設于基板和隔離結構之間的像素定義層，像素定義層包括像素開口，像素開口在基板上的正投影位于限定開口在基板上的正投影范圍內。

44、根據本技術第一方面前述任一實施方式，隔離結構設置于像素定義層背離基板的一側，發光功能層至少部分設置于像素開口內。

45、根據本技術第一方面前述任一實施方式，像素定義層從透光開口露出。

46、本技術第二方面的實施例還提供了一種顯示面板，包括：

47、基板；

48、隔離結構，設置于基板的一側，隔離結構圍成多個限定開口和多個透光開口；

49、發光功能層，包括多個發光部，發光部至少部分設置于限定開口內；

50、其中，透光開口在基板的投影和限定開口在基板的投影不交疊，透光開口沿行方向和列方向間隔設置，至少部分相鄰兩行透光開口在列方向延伸距離不同，或至少部分相鄰兩列透光開口在行方向的延伸距離不同。

51、根據本技術第二方面前述任一實施方式，透光開口沿行方向排列為m列，透光開口沿列方向排列為n行，顯示面板包括沿行方向對向設置的第一邊框和第二邊框，第n1行的透光開口靠近第一邊框的透光開口位于第m1列，第n1+1行的透光開口靠近第一邊框的透光開口位于第m1+i列，n和m為正整數，i非零整數，n1∈n，(n1+1)∈n，m1∈m，(m1+i)∈m。

52、根據本技術第二方面前述任一實施方式，顯示面板包括沿列方向對向設置的第三邊框和第四邊框，第m2列的透光開口靠近第三邊框的透光開口位于第n2行，第n2+1行的透光開口靠近第一邊框的透光開口位于第m2+j列，j非零整數，n2∈n，(n2+1)∈n，m2∈m，(m2+j)∈m。

53、本技術第三方面的實施例還提供了一種顯示面板，包括：

54、基板；

55、隔離結構，設置于基板的一側，隔離結構圍成多個限定開口和多個透光開口；

56、發光功能層，包括多個發光部，發光部至少部分設置于限定開口內；

57、其中，透光開口在基板的投影和限定開口在基板的投影不交疊，透光開口包括沿列方向間隔設置的多個第一開口，至少部分相鄰兩列的多個第一開口在列方向的延伸距離不同。

58、根據本技術第三方面前述任一實施方式，至少部分相鄰兩列的多個第一開口在列方向的分布的個數不相同。

59、根據本技術第三方面前述任一實施方式，至少部分相鄰兩列的多個第一開口在列方向的間隔距離不相同。

60、根據本技術第三方面前述任一實施方式，至少部分相鄰兩列的多個第一開口中，位于不同列的第一開口沿列方向的長度不相同；

61、根據本技術第三方面前述任一實施方式，透光開口沿行方向排列為m列，透光開口沿列方向排列為n行，第n1行的第一開口沿行方向延伸至第m1列，第n1+1行的透光開口沿行方向延伸至第m1+i列，n和m為正整數，i非零整數，n1∈n，(n1+1)∈n，m1∈m，(m1+i)∈m。

62、根據本技術第一方面前述任一實施方式，透光開口還包括沿行方向間隔設置的多個第二開口，至少部分相鄰兩行的多個第二開口在行方向的延伸距離不同。

63、根據本技術第三方面前述任一實施方式，至少部分相鄰兩行的多個第二開口在行方向的分布的個數不相同。

64、根據本技術第三方面前述任一實施方式，至少部分相鄰兩行的多個第二開口在行方向的間隔距離不相同。

65、根據本技術第三方面前述任一實施方式，至少部分相鄰兩行的多個第二開口中，位于不同行的第二開口沿行方向的長度不相同。

66、根據本技術第三方面前述任一實施方式，透光開口沿行方向排列為m列，透光開口沿列方向排列為n行，第m2列的透光開口沿列方向延伸至第n2行，第m2+1列的透光開口沿列方向延伸至第n2+j行，n和m為正整數，i非零整數，n1∈n，(n1+1)∈n，m1∈m，(m1+i)∈m。

67、本技術第四方面的實施例還提供了一種顯示裝置，包括上述第一方面任一實施例的顯示面板。

68、根據本技術第四方面一實施方式，顯示裝置包括：

69、光感應器，設置于顯示面板的一側，光感應器在顯示面板的正投影與第一顯示區至少部分交疊。

70、根據本技術第四方面前述任一實施方式，光感應器在顯示面板的正投影落在第一顯示區內。

71、根據本技術第四方面前述任一實施方式，光感應器在基板的正投影與虛擬多邊形為相似圖形。

72、根據本技術第四方面前述任一實施方式，發光部在基板的正投影為第二投影，沿第一方向位于光感應器在基板的正投影和虛擬多邊形之間的第二投影的數量為5～20個；沿第二方向位于光感應器在基板的正投影和虛擬多邊形之間的第二投影的數量為5～20個。

73、在本技術實施例提供的顯示面板及顯示裝置中，通過在第一顯示區設置透光開口，從而可以提高第一顯示區的光透過率，使得第一顯示區的一側適宜放置光感應件；通過在隔離結構上開設的限定開口內設置有發光部，使隔離結構能夠用于劃分顯示面板中的各發光部；通過設置位于第一顯示區邊界的多個第一投影的連線圍合形成虛擬多邊形，虛擬多邊形包括n條側邊，n＞4，從而減小第一顯示區和第二顯示區的顯示差異，虛擬多邊形的輪廓可以適配具有不規則外形的光感應件，以平衡從第一顯示區透過的光量和第一顯示區的大小。
