本發明涉及烹飪裝置，特別涉及一種電磁加熱導體結構以及電磁加熱烹飪裝置。

背景技術：

1、電磁加熱烹飪裝置用以通過電磁加熱線圈對加熱容器如鍋具進行加熱，請參閱圖1a至圖1c，圖1a和圖1b箭頭為磁感線方向，圖1c中的箭頭為渦流，現有電磁加熱線圈100’工作時，通常加熱覆蓋區為所述電磁加熱線圈在所述鍋具200’的底部投影的區域，對于超出電磁加熱線圈的區域如鍋壁位置無法加熱，這就會造成鍋底熱而鍋壁涼。

技術實現思路

1、本發明的主要目的是提出一種電磁加熱導體結構以及電磁加熱烹飪裝置，旨在改善現有技術中電磁加熱線圈的加熱區域局限的問題。

2、為實現上述目的，本發明提出的一種電磁加熱導體結構，包括：

3、導體組件，具有相對的第一側和第二側，其中，所述第一側用以朝向加熱容器，所述導體組件包括多個沿第一方向延伸的導電主體段，所述多個導電主體段具有位于所述第一方向上的第一端和第二端，所述多個導電主體段設置為電流流向自其第一端流向第二端，所述多個導電主體段限定出電磁加熱導體結構的工作區域。

4、可選地，所述多個導電主體段中，至少兩個所述導電主體段通過連接段連接呈串聯設置，所述連接段處在所述工作區域外。

5、可選地，所述多個導電主體段中，至少兩個所述導電主體段并聯設置。

6、可選地，至少兩個呈并聯設置的所述導電主體段的兩端對應與一連接段的兩端連接，所述連接段處在所述工作區域外。

7、可選地，所述連接段的第一側和/或第二側設置有第一屏蔽結構。

8、可選地，所述導體組件包括多根導體，各所述導電主體段對應為所述多根導體中的至少一段；

9、所述導體的長度為l，所述導體段的第一端與所述第二端之間的距離為d，1≤l/d≤3。

10、可選地，所述導電主體段的數量大于等于3。

11、可選地，相鄰的兩個所述導電主體段之間存在繞線間隙。

12、可選地，至少其中一所述繞線間隙大于等于2mm。

13、可選地，所述電磁加熱導體結構還包括支架；

14、所述多個導電主體段設于所述支架的一側。

15、可選地，所述多個導電主體段的第二側設置有第二屏蔽結構。

16、可選地，所述支架至少部分結構的材質設置為軟磁材料。

17、可選地，所述軟磁材料包括鐵氧體、納米晶和硅鋼片中的一種。

18、可選地，所述工作區域呈方形、圓形、三角形、橢圓形或者跑道形設置。

19、本發明還提供一種電磁加熱烹飪裝置，包括電磁加熱導體結構，所述電磁加熱導體結構包括：

20、導體組件，具有相對的第一側和第二側，其中，所述第一側用以朝向加熱容器，所述導體組件包括多個沿第一方向延伸的導電主體段，所述多個導電主體段具有位于所述第一方向上的第一端和第二端，所述多個導電主體段設置為電流流向自其第一端流向第二端，所述多個導電主體段限定出電磁加熱導體結構的工作區域。

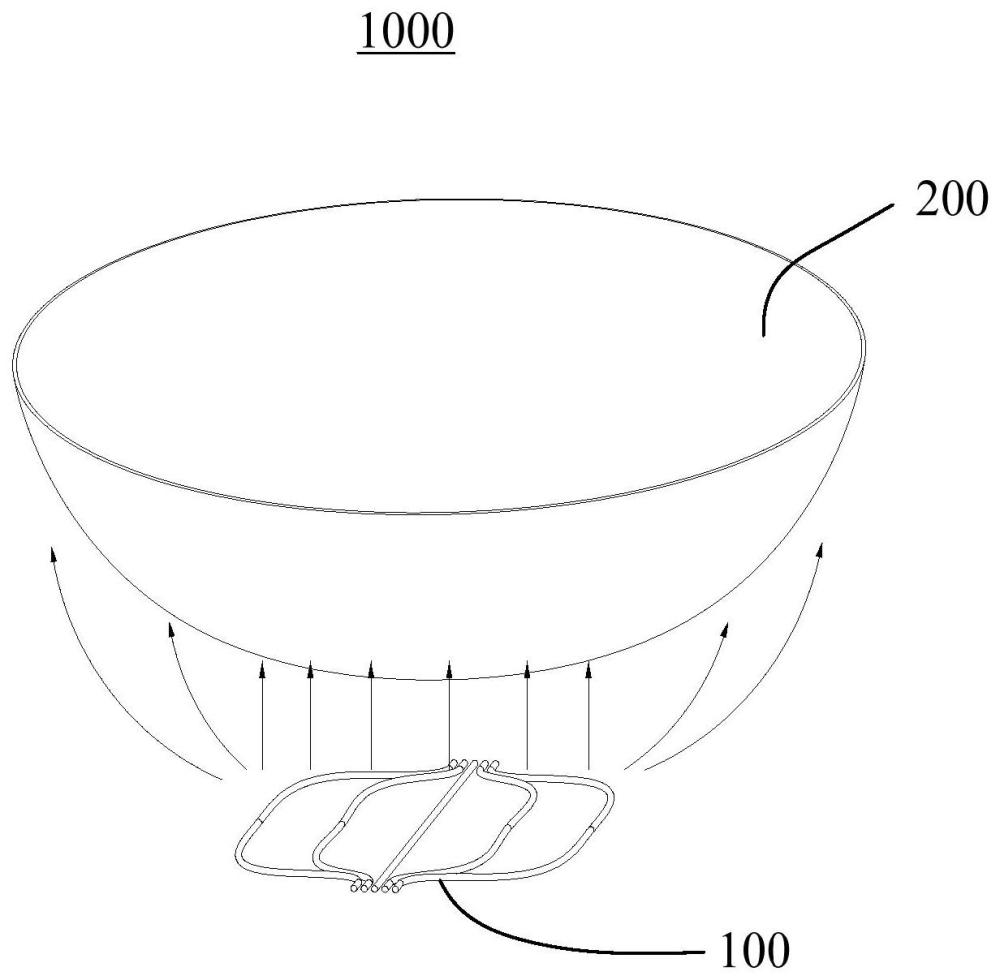

21、本發明提供的技術方案中，所述導體組件具有相對的第一側和第二側，其中，所述第一側用以朝向加熱容器，所述導體組件包括多個沿第一方向延伸的導電主體段，所述多個導電主體段具有位于所述第一方向上的第一端和第二端，所述多個導電主體段設置為電流流向自其第一端流向第二端，所述多個導電主體段限定出電磁加熱導體結構的工作區域，所述工作區域具有位于第一方向上的兩端、以及連接兩端的兩側，在工作時，所述導體組件的第一側對應加熱容器設置，各個所述導電主體段通以交流電流，以安倍定則來看，單個所述導電主體段產生的磁感線是繞著所述導電主體段，形成閉合磁場，所述多個導電主體段共同作用，在所述工作區域的兩側處形成的產生的磁感線，自所述工作區域的一側向所述導體組件的第一側，而后向所述工作區域的另一側延伸，形成閉合磁場，如此，使得所述多個導電主體段形成的磁場一方面向所述工作區域的外側延伸，以具有更廣的磁場區域，且向所述導體組件的第一側延伸以具有更高的磁場分布區域，從而在加熱容器加熱時，能夠?qū)訜崛萜鞯牡撞扛鼜V的區域，且能夠向所述加熱容器的側壁部延伸，以對加熱容器的側部加熱。

技術特征：

1.一種電磁加熱導體結構(100)，其特征在于，包括：

2.根據權利要求1所述的電磁加熱導體結構(100)，其特征在于，所述多個導電主體段(11)中，至少兩個所述導電主體段(11)通過連接段(12)連接，呈串聯設置，所述連接段(12)處在所述工作區域(100a)外。

3.根據權利要求1所述的電磁加熱導體結構(100)，其特征在于，所述多個導電主體段(11)中，至少兩個所述導電主體段(11)并聯設置。

4.根據權利要求3所述的電磁加熱導體結構(100)，其特征在于，至少兩個呈并聯設置的所述導電主體段(11)的兩端對應與一連接段(12)的兩端連接，所述連接段(12)處在所述工作區域(100a)外。

5.根據權利要求2或4所述的電磁加熱導體結構(100)，其特征在于，所述連接段(12)的第一側和/或第二側設置有第一屏蔽結構。

6.根據權利要求1至4任意一項所述的電磁加熱導體結構(100)，其特征在于，所述導體組件(1)包括多根導體，各所述導電主體段(11)對應為所述多根導體中的至少一段；

7.根據權利要求1至4任意一項所述的電磁加熱導體結構(100)，其特征在于，所述導電主體段(11)的數量大于等于3。

8.根據權利要求1至4任意一項所述的電磁加熱導體結構(100)，其特征在于，相鄰的兩個所述導電主體段(11)之間存在繞線間隙。

9.根據權利要求8所述的電磁加熱導體結構(100)，其特征在于，至少其中一所述繞線間隙大于等于2mm。

10.根據權利要求1所述的電磁加熱導體結構(100)，其特征在于，所述電磁加熱導體結構(100)還包括支架(2)；

11.根據權利要求10所述的電磁加熱導體結構(100)，其特征在于，所述導體組件(1)設于所述支架(2)的一側。

12.根據權利要求1、10或11所述的電磁加熱導體結構(100)，其特征在于，所述多個導電主體段(11)的第二側設置有第二屏蔽結構。

13.根據權利要求10所述的電磁加熱導體結構(100)，其特征在于，所述支架(2)至少部分結構的材質設置為軟磁材料。

14.根據權利要求13所述的電磁加熱導體結構(100)，其特征在于，所述軟磁材料包括鐵氧體、納米晶和硅鋼片中的一種。

15.根據權利要求1所述的電磁加熱導體結構(100)，其特征在于，所述工作區域(100a)呈方形、圓形、三角形、橢圓形或者跑道形設置。

16.一種電磁加熱烹飪裝置(1000)，其特征在于，包括如權利要求1至15任意一項的電磁加熱導體結構(100)。

技術總結
本發明公開一種電磁加熱導體結構以及電磁加熱烹飪裝置，所述磁加熱結構包括導體組件，所述導體組件具有相對的第一側和第二側，其中，所述第一側用以朝向加熱容器，所述導體組件包括多個沿第一方向延伸的導電主體段，所述多個導電主體段具有位于所述第一方向上的第一端和第二端，所述多個導電主體段設置為電流流向自其第一端流向第二端，所述多個導電主體段限定出電磁加熱導體結構的工作區域，在加熱容器加熱時，所述電磁加熱導體結構能夠?qū)訜崛萜鞯牡撞扛鼜V的區域，且能夠?qū)訜崛萜鞯膫?cè)部加熱。

技術研發人員：陳德鑫,高文祥,江太陽,吳慧民,莫業輝,彭志偉,蘇暢,劉化勇
受保護的技術使用者：佛山市順德區美的電熱電器制造有限公司
技術研發日：
技術公布日：2025/4/28
