本技術涉及顯示領域，具體涉及一種顯示面板、顯示裝置及顯示面板的制備方法。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)以及基于發光二極管(light?emitting?diode，led)等技術的平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示裝置中的主流。

2、但目前的oled顯示產品的使用性能有待提升。

技術實現思路

1、本技術實施例提供一種顯示面板、顯示裝置及顯示面板的制備方法，旨在提升oled顯示產品的使用性能。

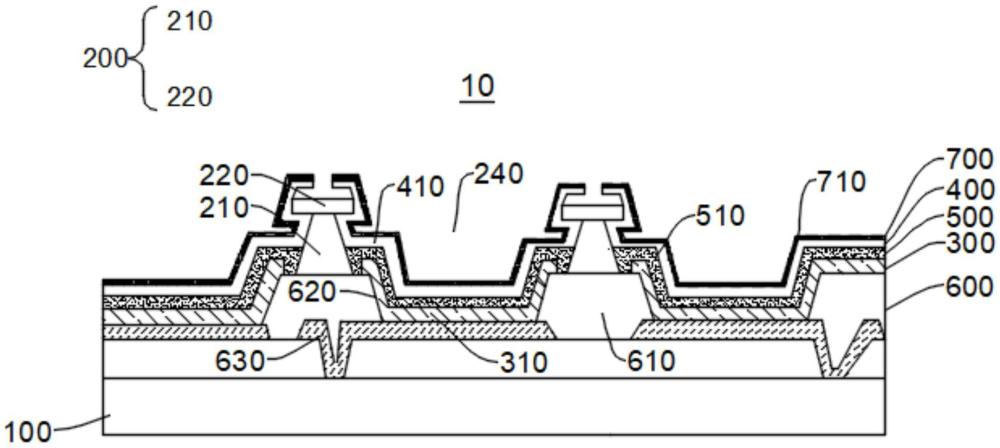

2、本技術第一方面實施例提供一種顯示面板，顯示面板包括：基板；隔離結構，位于基板的一側，隔離結構圍合形成隔離開口；發光層，位于基板的一側，發光層包括位于隔離開口的發光單元；第一封裝層，位于發光層背離基板的一側，第一封裝層包括相互間隔設置并用于封裝各發光單元的多個封裝部，封裝部中的至少部分位于隔離開口；透光保護層，位于第一封裝層背離基板的一側，透光保護層包括相互間隔的多個透光保護部，至少部分封裝部在基板的正投影位于透光保護部在基板的正投影之內，。

3、根據本技術第一方面的實施方式，透光保護部的材料包括透光金屬材料。

4、根據本技術第一方面前述任一實施方式，透光保護部的透過率為95％～100％。

5、根據本技術第一方面前述任一實施方式，透光保護部在顯示面板厚度方向上的尺寸小于封裝部在顯示面板厚度方向上的尺寸。

6、根據本技術第一方面前述任一實施方式，透光保護部在顯示面板厚度方向上的尺寸為0.01μm～0.03μm。

7、根據本技術第一方面前述任一實施方式，透光保護部復用為信號屏蔽部，透光保護部連接固定電位。

8、根據本技術第一方面前述任一實施方式，顯示面板還包括：導電層，位于透光保護層背離基板的一側，透光保護部與導電層電連接。

9、根據本技術第一方面前述任一實施方式，導電層與隔離結構電連接。

10、根據本技術第一方面前述任一實施方式，導電層的材料與透光保護部的材料相同。

11、根據本技術第一方面前述任一實施方式，導電層的透過率為95％～100％。

12、根據本技術第一方面前述任一實施方式，導電層在顯示面板厚度方向上的尺寸為0.01μm～0.03μm。

13、根據本技術第一方面前述任一實施方式，第一封裝層的材料包括無機材料。

14、根據本技術第一方面前述任一實施方式，顯示面板還包括：第二封裝層，位于第一封裝層背離基板的一側；第三封裝層，位于第二封裝層背離基板的一側。

15、根據本技術第一方面前述任一實施方式，第二封裝層的材料包括有機材料。

16、根據本技術第一方面前述任一實施方式，第三封裝層的材料包括無機材料。

17、根據本技術第一方面前述任一實施方式，顯示面板還包括：第一電極層，位于發光層與第一封裝層之間，第一電極層包括位于隔離開口的第一電極，第一電極與隔離結構電連接。

18、根據本技術第一方面前述任一實施方式，各發光單元在基板的正投影位于各第一電極在基板的正投影之內。

19、根據本技術第一方面前述任一實施方式，發光單元與隔離結構間隔設置。

20、根據本技術第一方面前述任一實施方式，隔離結構包括第一層和第二層，第二層位于第一層背離基板的一側，第一電極和第一層電連接。

21、根據本技術第一方面前述任一實施方式，第一層在基板的正投影位于第二層在基板的正投影之內。

22、根據本技術第一方面前述任一實施方式，第二層包括導電材料或者絕緣材料。

23、根據本技術第一方面前述任一實施方式，第二層包括金屬材料，且第一層和第二層的材料不同。

24、根據本技術第一方面前述任一實施方式，隔離結構還包括位于第一層朝向基板一側的第三層，第一層在基板的正投影位于第三層在基板的正投影之內。

25、根據本技術第一方面前述任一實施方式，顯示面板還包括：像素定義層，位于基板上，像素定義層包括像素限定部和由像素限定部圍合形成的像素開口，像素開口在基板的正投影和隔離開口在基板的正投影至少部分交疊。

26、根據本技術第一方面前述任一實施方式，像素開口在基板的正投影位于隔離開口在基板的正投影內。

27、根據本技術第一方面前述任一實施方式，像素限定部設置于隔離結構朝向基板的一側。

28、根據本技術第一方面前述任一實施方式，顯示面板還包括第二電極，第二電極位于基板和像素定義層之間，第二電極在基板的正投影與像素開口在基板的正投影至少部分交疊。

29、根據本技術第一方面前述任一實施方式，像素開口在基板的正投影位于第二電極在基板的正投影內。

30、本技術第二方面提供一種顯示面板，顯示面板包括：基板；像素定義層，位于基板上，像素定義層包括像素限定部和由像素限定部圍合形成的像素開口；發光層，位于基板的一側，發光層包括位于像素開口的發光單元；第一封裝層，位于發光層背離基板的一側，第一封裝層包括相互間隔設置并用于封裝各發光單元的多個封裝部，封裝部中的至少部分位于像素開口；透光保護層，位于第一封裝層背離基板的一側，透光保護層包括相互間隔的多個透光保護部，至少部分封裝部在基板的正投影位于透光保護部在基板的正投影之內。

31、根據本技術第二方面的實施方式，透光保護部的材料包括透光金屬材料。

32、根據本技術第二方面前述任一實施方式，透光保護部的透過率為95％～100％。

33、根據本技術第二方面前述任一實施方式，顯示面板還包括：隔離結構，位于基板的一側，隔離結構圍合形成隔離開口，像素開口在基板的正投影和隔離開口在基板的正投影至少部分交疊。

34、根據本技術第二方面前述任一實施方式，透光保護部的材料包括透光金屬材料。

35、根據本技術第二方面前述任一實施方式，透光保護部在顯示面板厚度方向上的尺寸小于封裝部在顯示面板厚度方向上的尺寸。

36、根據本技術第二方面前述任一實施方式，透光保護部在顯示面板厚度方向上的尺寸為0.01μm～0.03μm。

37、根據本技術第二方面前述任一實施方式，透光保護部復用為信號屏蔽部，透光保護部連接固定電位。

38、本技術第三方面的實施例提供一種顯示裝置，其包括上述任一實施方式的顯示面板。

39、本技術第四方面的實施例提供一種顯示面板的制備方法，方法包括：

40、在基板上制備隔離結構，隔離結構圍合形成隔離開口，隔離開口包括第一隔離開口；

41、在基板上依次制備第一發光材料層、第一封裝材料層和第一透光金屬材料層；

42、對第一發光材料層、第一封裝材料層和第一透光金屬材料層進行圖案化處理，獲得位于第一隔離開口的第一發光單元、第一封裝部和第一透光保護部，第一封裝部用于封裝第一發光單元，第一封裝部在基板的正投影位于第一透光保護部在基板的正投影之內。

43、根據本技術第四方面的實施方式，隔離開口還包括與第一隔離開口間隔設置的第二隔離開口，在對第一發光材料層、第一封裝材料層和第一透光金屬材料層進行圖案化處理步驟之后，方法還包括：

44、在基板上依次制備第二發光材料層、第二封裝材料層和第二透光金屬材料層；

45、對第二發光材料層、第二封裝材料層和第二透光金屬材料層進行圖案化處理，獲得位于第二隔離開口的第二發光單元、第二封裝部和第二透光保護部，第二封裝部用于封裝第二發光單元，第二封裝部在基板的正投影位于第二透光保護部在基板的正投影之內。

46、根據本技術第四方面前述任一實施方式，隔離開口還包括與第一隔離開口、第二隔離開口間隔設置的第三隔離開口，在對第二發光材料層、第二封裝材料層和第二透光金屬材料層進行圖案化處理步驟之后，方法還包括：

47、在基板上依次制備第三發光材料層和第三封裝材料層；

48、對第三發光材料層和第三封裝材料層進行圖案化處理，獲得位于第三隔離開口的第三發光單元、第三封裝部，第三封裝部用于封裝第三發光單元。

49、根據本技術第四方面前述任一實施方式，在對第三發光材料層和第三封裝材料層進行圖案化處理步驟之后，方法還包括：

50、對第一透光保護部和第二透光保護部進行刻蝕，以去除第一透光保護部和第二透光保護部。

51、本技術第五方面的實施例提供一種顯示面板的制備方法，方法包括：

52、在基板上制備像素定義層，像素定義層包括像素限定部和由像素限定部圍合形成的像素開口；

53、在基板上制備發光層，發光層包括位于像素開口的發光單元；

54、在發光層背離基板的一側制備第一封裝層，第一封裝層包括相互間隔設置并用于封裝各發光單元的多個封裝部，封裝部中的至少部分位于像素開口；

55、在第一封裝層背離基板的一側制備透光保護層，透光保護層包括相互間隔的多個透光保護部，至少部分封裝部在基板的正投影位于透光保護部在基板的正投影之內。

56、根據本技術實施例的顯示面板，顯示面板包括基板、隔離結構、發光層、第一封裝層和透光保護層。隔離結構設置于基板上并圍合形成多個隔離開口，以將發光層進行隔斷形成相互斷開的發光單元，從而減少載流子在發光層內的串?dāng)_，提高顯示面板的顯示效果，且制備發光單元無需采用精密掩膜板，能夠減少精密掩膜板的開發和使用，降低制備成本。第一封裝層包括相互間隔的多個封裝部，封裝部中的至少部分位于隔離開口內以對發光單元進行封裝。透光保護層包括相互間隔的多個透光保護部，至少部分封裝部在基板的正投影位于透光保護部在基板的正投影之內，即封裝部被透光保護部所覆蓋，透光保護部為透光材料，減少新增透光保護層對發光單元的發光影響。在制備第一封裝層時，先制備的封裝部被透光保護部所覆蓋，在后續制備其他封裝部時，透光保護部能夠保護先制備的封裝部不被干刻，避免后續制備其他封裝部時，干刻工藝損傷先制備的封裝部，提高第一封裝層的可靠性，提升oled顯示面板的使用性能。
