本技術涉及顯示，具體而言，涉及一種顯示面板、顯示面板的測試方法、制備方法及電子設備。

背景技術：

1、有機電致發光器件(organic?light?emitting?diode，簡稱oled)被認為是繼液晶之后的下一代平板顯示技術，它因具備卓越的顏色和畫質而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示面板中的主流。

2、但目前的oled顯示產品的工藝性能還需進一步提升。

技術實現思路

1、為了克服上述技術背景中所提及的技術問題，本技術提供一種顯示面板、顯示面板的測試方法、制備方法及電子設備。

2、本技術的第一方面，提供一種顯示面板，所述顯示面板包括：

3、襯底；

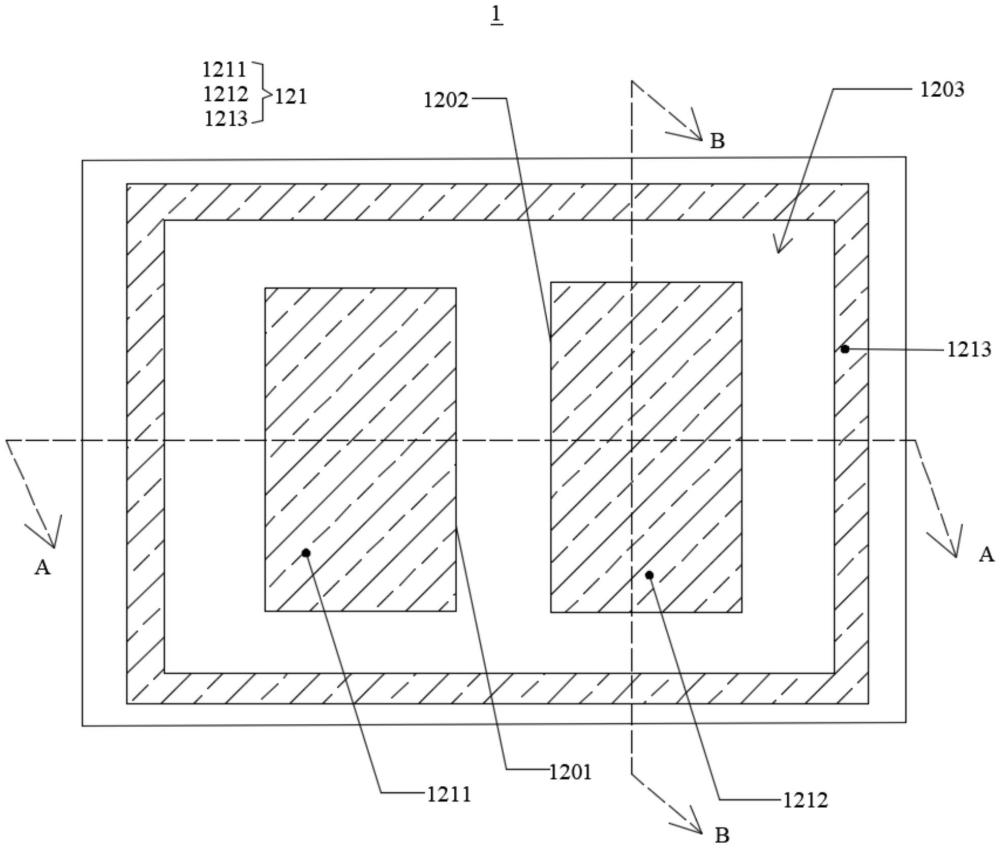

4、隔離結構層，所述隔離結構層位于所述襯底一側，所述隔離結構層包括至少一個測試元件組，所述測試元件組包括第一測試隔離結構及第二測試隔離結構，所述第一測試隔離結構與所述第二測試隔離結構相對設置；

5、所述第一測試隔離結構在所述襯底上的正投影具有朝向所述第二測試隔離結構的第一邊緣，所述第二測試隔離結構在所述襯底上的正投影具有朝向所述第一測試隔離結構的第二邊緣；所述第一邊緣和所述第二邊緣平行，且所述第一邊緣和所述第二邊緣的長度相同。

6、在本技術的一種可能實現方式中，所述測試元件組還包括隔離保護結構；

7、所述隔離保護結構在所述襯底上圍合形成測試開口，所述第一測試隔離結構及所述第二測試隔離結構位于所述測試開口內；

8、優選地，所述第一測試隔離結構和第二測試隔離結構在所述襯底上的正投影與所述隔離保護結構在所述襯底上的正投影不交疊。

9、在本技術的一種可能實現方式中，所述隔離保護結構在所述襯底上的正投影形狀為環形；

10、優選地，所述隔離保護結構在所述襯底上的正投影形狀為矩形環；

11、優選地，所述第一測試隔離結構和所述第二測試隔離結構在所述襯底上的正投影形狀相同；

12、優選地，所述第一測試隔離結構和所述第二測試隔離結構在所述襯底上的正投影形狀為矩形；

13、優選地，所述第一邊緣對應所述第一測試隔離結構在所述襯底上正投影的長邊，所述第二邊緣對應所述第二測試隔離結構在所述襯底上正投影的長邊。

14、在本技術的一種可能實現方式中，所述顯示面板還包括搭接電極；

15、所述搭接電極至少搭接所述第一測試隔離結構和所述第二測試隔離結構兩者彼此相對的側壁，并將所述第一測試隔離結構和所述第二測試隔離結構電連接；

16、優選地，所述搭接電極與所述隔離保護結構絕緣設置；

17、優選地，連接所述第一測試隔離結構和所述第二測試隔離結構的搭接電極在所述襯底上的正投影形狀為矩形或平行四邊形；

18、優選地，所述搭接電極與所述第一測試隔離結構的搭接長度和所述搭接電極與所述第二測試隔離結構的搭接長度相等。

19、在本技術的一種可能實現方式中，所述第一邊緣的延伸方向與蒸鍍形成所述搭接電極時蒸鍍?cè)吹囊苿?dòng)方向相交或平行；

20、優選地，所述第一邊緣的延伸方向與蒸鍍形成所述搭接電極時蒸鍍?cè)吹囊苿?dòng)方向之間的夾角包括0度、45度、90度及135度；

21、優選地，所述顯示面板包括所述第一邊緣的延伸方向與蒸鍍形成所述搭接電極時蒸鍍?cè)吹囊苿?dòng)方向之間的夾角不同的多個測試元件組。

22、在本技術的一種可能實現方式中，所述顯示面板還包括發光材料層；

23、在所述測試元件組中，所述發光材料層位于所述搭接電極朝向所述襯底的一側，其中，同一測試元件組中所述發光材料層的發光顏色相同；

24、優選地，所述顯示面板包括所述發光材料層的發光顏色不相同的多個測試元件組。

25、在本技術的一種可能實現方式中，所述顯示面板還包括導電走線；

26、所述導電走線位于所述隔離結構層朝向所述襯底的一側，所述導電走線包括相互絕緣設置的第一導電走線和第二導電走線，所述顯示面板還包括第一測試觸點、第二測試觸點、第三測試觸點及第四測試觸點；

27、所述第一導電走線將所述第一測試隔離結構與所述第一測試觸點及第二測試觸點連接，所述第二導電走線將所述第二測試隔離結構與所述第三測試觸點及第四測試觸點連接。

28、在本技術的一種可能實現方式中，所述顯示面板還包括絕緣層，所述絕緣層位于所述隔離結構層朝向所述導電走線的一側；

29、所述絕緣層包括第一絕緣層通孔和第二絕緣層通孔，所述第一測試隔離結構通過所述第一絕緣層通孔與所述第一導電走線連接，所述第二測試隔離結構通過所述第二絕緣層通孔與所述第二導電走線連接；

30、優選地，所述第一絕緣層通孔在所述襯底上的正投影位于所述第一測試隔離結構在所述襯底上的正投影內，所述第二絕緣層通孔在所述襯底上的正投影位于所述第二測試隔離結構在所述襯底上的正投影內。

31、在本技術的一種可能實現方式中，所述絕緣層包括像素界定層；

32、所述像素界定層包括第一界定層通孔、第二界定層通孔及第三界定層通孔；

33、所述第一測試隔離結構通過所述第一界定層通孔與所述第一導電走線連接，所述第二測試隔離結構通過所述第二界定層通孔與所述第二導電走線連接；

34、所述第三界定層通孔在所述襯底上的正投影環繞所述第一測試隔離結構和第二測試隔離結構在所述襯底上的正投影；

35、優選地，所述第三界定層通孔在所述襯底上的正投影形狀為環形；

36、優選地，所述第一測試隔離結構、第二測試隔離結構及所述隔離保護結構在所述襯底上的正投影與所述第三界定層通孔在所述襯底上的正投影部分重疊；

37、優選地，所述第一測試隔離結構和所述第二測試隔離結構朝向所述隔離保護結構的一側相對于所述像素界定層伸出，所述隔離保護結構朝向所述測試開口中心的一側相對于所述像素界定層伸出；

38、優選地，與所述搭接電極同層制作的電極層覆蓋在所述第一測試隔離結構和所述第二測試隔離結構上，并位于所述第三界定層通孔內；

39、優選地，所述電極層在所述第三界定層通孔位置處斷開；

40、優選地，覆蓋在所述第一測試隔離結構和所述第二測試隔離結構上的所述電極層與所述搭接電極斷開。

41、在本技術的一種可能實現方式中，所述絕緣層包括平坦化層；

42、所述平坦化層位于所述像素界定層朝向所述導電走線的一側；

43、所述平坦化層包括第一平坦化層通孔和第二平坦化層通孔，所述第一測試隔離結構通過所述第一界定層通孔和所述第一平坦化層通孔與所述第一導電走線連接，所述第二測試隔離結構通過所述第二界定層通孔和所述第二平坦化層通孔與所述第二導電走線連接；

44、優選地，所述第一界定層通孔在所述襯底上的正投影位于所述第一平坦化層通孔在所述襯底上的正投影內，所述第二界定層通孔在所述襯底上的正投影位于所述第二平坦化層通孔在所述襯底上的正投影內。

45、在本技術的一種可能實現方式中，所述隔離結構層包括沿遠離所述襯底的方向依次層疊設置的第一隔離層及第二隔離層，所述第一隔離層在所述襯底上的正投影位于所述第二隔離層在所述襯底上的正投影內；

46、優選地，所述第一隔離層在所述襯底上的正投影面積小于所述第二隔離層在所述襯底上的正投影面積；

47、優選地，在所述第一測試隔離結構中且朝向所述第二測試隔離結構的一側，所述第二隔離層相對于所述第一隔離層伸出；在所述第二測試隔離結構中且朝向所述第一測試隔離結構的一側，所述第二隔離層相對于所述第一隔離層伸出；

48、優選地，在所述隔離保護結構中且朝向所述第一測試隔離結構和所述第二測試隔離結構的一側，所述第二隔離層覆蓋在所述第一隔離層上；

49、優選地，在所述第一測試隔離結構中且朝向所述隔離保護結構的一側，所述第二隔離層覆蓋在所述第一隔離層上；在所述第二測試隔離結構中且朝向所述隔離保護結構的一側，所述第二隔離層覆蓋在所述第一隔離層上；

50、優選地，所述第一隔離層的材料包括鋁，和/或所述第二隔離層的材料包括鈦。

51、在本技術的一種可能實現方式中，所述隔離結構層還包括第三隔離層；

52、所述第三隔離層在所述襯底上的正投影位于所述第二隔離層在所述襯底上的正投影內；

53、優選地，所述第三隔離層在所述襯底上的正投影面積小于所述第二隔離層在所述襯底上的正投影面積；

54、優選地，所述第三隔離層的材料包括鉬。

55、在本技術的一種可能實現方式中，所述顯示面板包括顯示區及測試區，所述測試元件組位于所述測試區；

56、所述隔離結構層還包括位于所述顯示區的隔離結構，所述隔離結構在所述襯底上圍合形成隔離開口；

57、所述顯示面板還包括發光器件，所述發光器件的至少部分位于所述隔離開口內，所述發光器件包括沿遠離所述襯底的方向依次層疊設置的第一電極、發光材料層及第二電極；

58、優選地，所述第二電極的至少部分從所述隔離開口內延伸至與所述隔離結構朝向所述隔離開口的側壁電連接。

59、在本技術的一種可能實現方式中，所述顯示面板還包括第一封裝層，所述第一封裝層包括多個第一封裝單元，不同的所述第一封裝單元用于封裝不同隔離開口內的發光器件，相鄰兩個所述第一封裝單元在所述隔離結構遠離所述襯底的一側斷開；

60、優選地，在所述隔離結構遠離所述襯底的一側，所述第一封裝單元與所述隔離結構之間存在間隙；

61、優選地，所述第一封裝層還包括第二封裝單元，所述第二封裝單元位于所述測試元件組遠離所述襯底的一側；

62、優選地，所述第二封裝單元與所述隔離保護結構之間存在間隙；

63、優選地，所述第一封裝層為無機封裝層；

64、優選地，所述顯示面板還包括第二封裝層；

65、所述第二封裝層位于所述第一封裝層遠離所述襯底的一側，所述第二封裝層至少覆蓋所述第一封裝層；

66、優選地，所述第二封裝層填充所述第一封裝單元與所述隔離結構之間的間隙，以及所述第二封裝單元與所述隔離保護結構之間的間隙；

67、優選地，所述第二封裝層在遠離所述襯底的一側具有平整表面；

68、優選地，所述顯示面板還包括第三封裝層，所述第三封裝層位于所述第二封裝層遠離所述襯底的一側；

69、優選地，所述第三封裝層為無機封裝層，所述第二封裝層為有機封裝層。

70、本技術的第二方法，還提供一種顯示面板的測試方法，該方法應用于第一方面所述的顯示面板，所述方法包括：

71、通過測試設備獲取所述第一測試隔離結構和所述第二測試隔離結構的搭接電阻；

72、基于所述搭接電阻，得到所述第一測試隔離結構或所述第二測試隔離結構在單位長度上的搭接電阻。

73、在本技術的一種可能實現方式中，所述通過測試設備獲取所述第一測試隔離結構和所述第二測試結構的搭接電阻的步驟，包括：

74、通過所述測試設備獲取所述第一測試隔離結構和所述第二測試隔離結構之間的總電阻；

75、通過所述測試設備獲取第一導電走線與所述第一測試隔離結構的第一連接電阻，和第二導電走線與所述第二測試隔離結構的第二連接電阻；

76、通過所述測試設備獲取位于所述第一測試隔離結構與所述第二測試隔離結構之間的搭接電極的第三電阻；

77、將所述總電阻減去所述第一連接電阻、所述第二連接電阻及所述第三電阻，得到所述所述第一測試隔離結構和所述第二測試結構的搭接電阻；

78、所述基于所述搭接電阻，得到所述第一測試隔離結構或所述第二測試隔離結構在單位長度上的搭接電阻的步驟，包括：

79、將所述搭接電阻除以2之后得到的商，再除以所述第一邊緣或所述第二邊緣的長度，得到所述第一測試隔離結構或所述第二測試隔離結構在單位長度上的搭接電阻。

80、本技術的第三方面，還提供一種顯示面板的制備方法，所述方法包括：

81、提供一襯底；

82、在所述襯底的一側形成隔離結構層，所述隔離結構層包括至少一個測試元件組，所述測試元件組包括第一測試隔離結構及第二測試隔離結構，所述第一測試隔離結構與所述第二測試隔離結構相對設置；所述第一測試隔離結構在所述襯底上的正投影具有朝向所述第二測試隔離結構的第一邊緣，所述第二測試隔離結構在所述襯底上的正投影具有朝向所述第一測試隔離結構的第二邊緣；所述第一邊緣和所述第二邊緣平行，且所述第一邊緣和所述第二邊緣的長度相同。

83、在本技術的一種可能實現方式中，所述方法還包括：

84、由所述隔離結構層形成隔離保護結構；

85、所述隔離保護結構在所述襯底上圍合形成測試開口，所述第一測試隔離結構及所述第二測試隔離結構位于所述測試開口內；

86、優選地，所述第一測試隔離結構和第二測試隔離結構在所述襯底上的正投影與所述隔離保護結構在所述襯底上的正投影不交疊。

87、在本技術的一種可能實現方式中，所述方法還包括：

88、在所述襯底設置有所述隔離結構層的一側形成搭接電極，其中，所述搭接電極至少搭接所述第一測試隔離結構和所述第二測試隔離結構兩者彼此相對的側壁，并將所述第一測試隔離結構和所述第二測試隔離結構電連接，所述搭接電極與所述隔離保護結構絕緣。

89、本技術的第四方面，還提供一種電子設備，所述電子設備包括第一方面中任意一種可能實現方式中的顯示面板或者第三方面中任意一種可能實現方式制備的顯示面板。

90、本技術實施例提供一種顯示面板、顯示面板的測試方法、制備方法及電子設備，在顯示面板中，由隔離結構層形成測試元件組，測試元件組包括相對設置的第一測試隔離結構和第二測試隔離結構，第一測試隔離結構在襯底上的正投影具有朝向第二測試隔離結構的第一邊緣，第二測試隔離結構在襯底上的正投影具有朝向第一測試隔離結構的第二邊緣，第一邊緣和第二邊緣平行，且第一邊緣和第二邊緣的長度相同。在上述設計中，通過調整第一邊緣和第二邊緣與蒸鍍?cè)吹囊苿?dòng)方向，可直接有效獲取不同蒸鍍角度下測試隔離結構單位長度的搭接電阻，以便基于測試隔離結構單位長度的搭接電阻計算不同形狀的發光器件的搭接電阻，有利于后續隔離開口的設計或調整。
