本技術涉及顯示，特別是涉及一種顯示面板及其制作方法及顯示裝置。

背景技術：

1、oled(organic?light-emitting?diode，即有機發光二極管)具備自發光、高亮度、寬視角、高對比度、可撓曲、低能耗等特性，因此受到廣泛的關注，并作為新一代的顯示方式，已開始逐漸取代傳統液晶顯示器，被廣泛應用在手機屏幕、電腦顯示器、全彩電視等。然而，目前的oled顯示面板存在顯示不良等問題。

技術實現思路

1、基于此，本技術提供一種能夠改善顯示不良的顯示面板及其制作方法及顯示裝置。

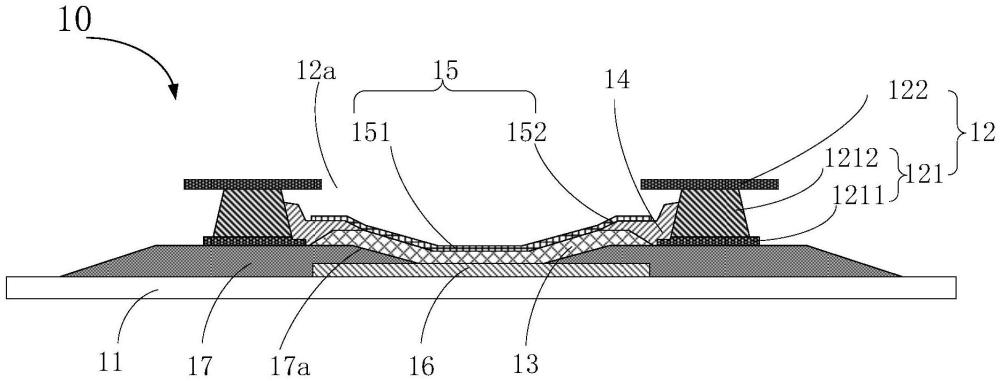

2、根據本技術的一個方面，提供一種顯示面板，包括：

3、基板；

4、隔離結構，設于所述基板的一側，且界定出第一開口；

5、發光功能部，設于所述第一開口；

6、導電連接部，設于所述第一開口；所述導電連接部位于所述發光功能部的邊緣處且與所述隔離結構連接；

7、第一電極部，設于所述發光功能部背離所述基板的一側，且與所述導電連接部連接。

8、本技術實施例提供的顯示面板，通過使導電連接部設于第一開口；導電連接部位于發光功能部的邊緣處且與隔離結構連接；第一電極部設于發光功能部背離基板的一側且與導電連接部連接，這樣，第一電極部可通過導電連接部與隔離結構電連接，由此，可提高第一電極部與隔離結構連接的可靠性，可降低顯示面板發生顯示暗點的幾率，改善顯示面板的顯示不良，提高顯示面板的顯示品質。

9、在其中一些實施例中，所述導電連接部搭接于所述隔離結構靠近第一開口的側壁。

10、可選地，所述導電連接部呈“l(fā)”形狀與所述隔離結構的側壁搭接。

11、可選地，所述導電連接部的厚度大于等于所述第一電極部的厚度。

12、可選地，所述導電連接部在所述基板上的正投影與所述發光功能部的發光區在所述基板上的正投影不交疊。

13、可選地，所述導電連接部包括多個部段，多個所述部段呈環形間隔排布，至少一個所述部段與所述隔離結構連接。

14、可選地，所述導電連接部為環狀結構。

15、可選地，所述發光功能部包括多層功能層，至少部分所述功能層與所述隔離結構之間具有間距。

16、可選地，所述導電連接部的材質包括金屬材料或合金材料。

17、可選地，所述導電連接部的材質與第一電極部的材質相同。

18、在其中一些實施例中，所述第一電極部在所述基板上的正投影與所述導電連接部在所述基板上的正投影交疊。

19、可選地，所述第一電極部至少覆蓋所述發光功能部背離所述基板一側的至少部分表面。

20、可選地，所述第一電極部包括相互連接的第一主體部和延伸部，所述第一主體部設于所述發光功能部背離所述基板一側的表面；所述延伸部向靠近所述隔離結構的方向延伸，且所述延伸部在所述基板上的正投影與所述導電連接部在所述基板上的正投影交疊。

21、可選地，所述第一主體部覆蓋所述發光功能部的發光區。

22、可選地，所述延伸部呈環形，且所述延伸部位于所述第一主體部的外圍。

23、在其中一些實施例中，所述延伸部位于所述導電連接部背離所述基板的一側。

24、可選地，所述導電連接部覆蓋所述發光功能部的邊緣。

25、在其中一些實施例中，所述延伸部位于所述導電連接部靠近所述基板的一側。

26、可選地，所述第一電極部覆蓋所述發光功能部。

27、可選地，所述延伸部與所述隔離結構連接。

28、在其中一些實施例中，所述隔離結構包括隔離體和阻擋部；所述阻擋部位于所述隔離體背離所述基板的一側，所述阻擋部靠近所述第一開口的一端朝向所述第一開口的中心延伸，并突出于所述隔離體靠近所述第一開口的側壁；所述導電連接部與所述隔離體連接。

29、可選地，所述隔離體在所述基板上的正投影位于所述阻擋部在所述基板上的正投影之內。

30、可選地，所述隔離體的材質包括導電材料。

31、可選地，所述阻擋部的材質包括導電材料。

32、可選地，所述阻擋部的材質包括絕緣材料。

33、在其中一些實施例中，所述導電連接部覆蓋所述隔離體靠近所述第一開口的至少部分側壁。

34、可選地，所述隔離體包括至少一層金屬層。

35、可選地，所述隔離體包括沿背離所述基板方向?qū)盈B設置的第一金屬層和第二金屬層，所述第二金屬層在所述基板上的正投影位于所述第一金屬層在所述基板上的正投影之內。

36、可選地，所述導電連接部覆蓋所述第一金屬層靠近所述第一開口的側壁以及所述第二金屬層靠近所述第一開口的部分側壁。

37、可選地，所述導電連接部覆蓋所述第二金屬層靠近所述第一開口的部分側壁。

38、在其中一些實施例中，所述顯示面板還包括第二電極部；所述第二電極部設于所述發光功能部靠近所述基板的一側；所述第二電極部與所述隔離結構電性絕緣。

39、可選地，所述顯示面板還包括第一絕緣層，所述第一絕緣層設于所述第二電極部與所述隔離結構之間；所述第一絕緣層上開設有第二開口，所述第二開口與所述第一開口對應；所述發光功能部的至少部分設于所述第二開口；所述第二開口暴露所述第二電極部。

40、可選地，所述隔離結構在所述基板上的正投影位于所述第二開口在所述基板上的正投影的外圍。

41、可選地，所述第一絕緣層的材質包括無機材料。

42、在其中一些實施例中，所述顯示面板還包括第一封裝層，所述第一封裝層覆蓋所述第一電極部和所述導電連接部。

43、可選地，所述顯示面板還包括第二封裝層和第三封裝層，所述第二封裝層覆蓋所述第一封裝層以及所述隔離結構；所述第三封裝層覆蓋所述第二封裝層。

44、可選地，所述第一封裝層為無機封裝層；所述第二封裝層為有機封裝層；所述第三封裝層為無機封裝層。

45、根據本技術的又一個方面，提供一種顯示面板的制作方法，包括：

46、提供基板；

47、于所述基板的一側形成隔離結構，所述隔離結構界定出第一開口；

48、于所述第一開口內形成發光功能部；

49、于所述第一開口內形成第一電極部和導電連接部；所述導電連接部位于所述發光功能部的邊緣且與所述隔離結構連接；所述第一電極部位于所述發光功能部背離所述基板的一側且與所述導電連接部連接。

50、本技術實施例提供的顯示面板的制作方法，通過于第一開口內形成第一電極部和導電連接部；導電連接部位于發光功能部的邊緣且與隔離結構連接；第一電極部位于發光功能部背離基板的一側且與導電連接部連接；這樣，第一電極部可通過導電連接部與隔離結構電連接，由此，可提高第一電極部與隔離結構連接的可靠性，由此，可降低顯示面板發生顯示暗點的幾率，改善顯示面板的顯示不良，提高顯示面板的顯示品質。

51、在其中一些實施例中，所述于所述第一開口內形成第一電極部和導電連接部的步驟，包括：

52、于所述發光功能部背離基板的一側形成第一電極部，于所述發光功能部的邊緣形成與所述隔離結構連接的導電連接部；所述第一電極部包括相互連接的第一主體部和延伸部，所述第一主體部位于所述發光功能部背離所述基板一側的表面；所述延伸部向靠近所述隔離結構的方向延伸，且所述延伸部在所述基板上的正投影與所述導電連接部在所述基板上的正投影交疊。

53、在其中一些實施例中，所述于所述發光功能部背離基板的一側形成第一電極部，于所述發光功能部的邊緣形成與所述隔離結構連接的導電連接部的步驟，包括：

54、于所述發光功能部的邊緣形成與所述隔離結構連接的所述導電連接部；

55、于所述發光功能部背離所述基板的一側形成第一電極部；所述第一電極部包括相互連接的第一主體部和延伸部，所述第一主體部位于所述發光功能部背離所述基板一側的表面，所述延伸部位于所述導電連接部背離所述基板的一側；所述延伸部在所述基板上的正投影與所述導電連接部在所述基板上的正投影交疊。

56、在其中一些實施例中，所述于所述發光功能部背離基板的一側形成第一電極部，于所述發光功能部的邊緣形成與所述隔離結構連接的導電連接部的步驟，包括：

57、于所述發光功能部背離所述基板的一側形成所述第一電極部；所述第一電極部包括相互連接的第一主體部和延伸部，第一主體部位于所述發光功能部背離所述基板一側的表面；所述延伸部向靠近所述隔離結構的方向延伸；

58、于所述發光功能部的邊緣形成與所述隔離結構連接的導電連接部，所述導電連接部位于所述延伸部背離所述基板的一側，所述導電連接部在所述基板上的正投影與所述延伸部在所述基板上的正投影交疊。

59、在其中一些實施例中，所述于所述發光功能部的邊緣形成與所述隔離結構連接的導電連接部的步驟，包括：

60、提供掩膜板，所述掩膜板包括掩膜板主體和子掩膜板，所述掩膜板主體上貫穿開設有第三開口；子掩膜板位于所述第三開口且與掩膜板主體連接，所述子掩膜板與所述掩膜板本體之間限定出至少一個蒸鍍開口；

61、將所述掩膜板設于所述隔離結構背離所述基板的一側；所述子掩膜板遮擋所述第一開口的一部分；所述蒸鍍開口暴露所述第一開口的另一部分；

62、采用蒸鍍工藝于所述發光功能部的邊緣形成與所述隔離結構連接的所述導電連接部。

63、根據本技術的又一個方面，提供一種掩膜板，用于在基板上的隔離結構的第一開口內蒸鍍膜層；所述掩膜板包括掩膜板主體和子掩膜板，所述掩膜板主體上貫穿開設有第三開口；子掩膜板位于所述第三開口且與掩膜板主體連接，所述子掩膜板與所述掩膜板本體之間限定出至少一個蒸鍍開口；所述子掩膜板用于遮擋所述第一開口的一部分；所述蒸鍍開口用于暴露所述第一開口的另一部分。

64、本技術實施例提供的掩膜板，通過使子掩膜板位于第三開口且與掩膜板主體連接，子掩膜板與掩膜板本體之間限定出至少一個蒸鍍開口；子掩膜板用于遮擋第一開口的一部分；蒸鍍開口用于暴露第一開口的另一部分，這樣，在采用蒸鍍工藝制作導電連接部時，通過蒸鍍開口可方便形成位于發光功能部的邊緣且與隔離結構連接的導電連接部，第一電極部通過導電連接部與隔離結構連接，由此，可提高第一電極部與隔離結構連接的可靠性，從而可降低顯示面板發生顯示暗點的幾率，改善顯示面板的顯示不良，提高顯示面板的顯示品質。

65、在其中一些實施例中，所述子掩膜板包括第二主體部和連接部，所述第二主體部位于所述第三開口，所述連接部連接所述第二主體部和所述掩膜板主體；所述連接部、所述第二主體部以及所述掩膜板主體之間限定出所述蒸鍍開口。

66、可選地，所述連接部的數量為多個，多個所述連接部圍繞所述第二主體部間隔設置；相鄰兩個所述連接部、所述第二主體部以及所述掩膜板主體之間限定出所述蒸鍍開口。

67、可選地，所述第二主體部的側壁呈傾斜設置。

68、可選地，所述第三開口用于與所述隔離結構上的所述第一開口對應。

69、可選地，所述掩膜板主體用于遮擋所述隔離結構。

70、在其中一些實施例中，所述第二主體部的側壁上設有散射層。

71、可選地，所述散射層包括凹凸結構。

72、在其中一些實施例中，所述第二主體部的側壁上設有保護層，所述保護層背離所述第二主體部的一側表面設有凹凸結構。

73、可選地，保護層的材質包括不銹鋼或鎳鋼合金。

74、根據本技術的又一個方面，提供一種顯示面板，包括：

75、基板；

76、隔離結構，設于所述基板的一側，且界定出第一開口；

77、發光功能部，設于所述第一開口；

78、第一電極層，包括相互連接的第一子部和第二子部；所述第一子部位于所述發光功能部背離所述基板一側的表面；所述第二子部位于所述發光功能部的邊緣且與所述隔離結構連接；所述第二子部的厚度大于所述第一子部的厚度。

79、本技術實施例提供的顯示面板，通過使第一電極層包括相互連接的第一子部和第二子部；第一子部位于發光功能部背離基板一側的表面；第二子部位于發光功能部的邊緣且與隔離結構連接；第二子部的厚度大于第一子部的厚度，這樣，可提高第二子部與隔離結構連接的可靠性，從而提高第一電極層與隔離結構連接的可靠性，從而可降低顯示面板發生顯示暗點的幾率，改善顯示面板的顯示不良，提高顯示面板的顯示效果，提升顯示面板的顯示品質。

80、在其中一些實施例中，第二子部搭接于所述隔離結構靠近所述第一開口的側壁。

81、可選地，所述第二子部呈“l(fā)”形狀與所述隔離結構的側壁搭接；

82、可選地，所述第二子部在所述基板上的正投影與所述發光功能部的發光區在所述基板上的正投影不交疊。

83、可選地，所述第二子部為環狀結構，且位于所述第一子部的外圍。

84、可選地，所述第一子部覆蓋所述發光功能部的發光區。

85、可選地，所述發光功能部包括多層功能層，至少部分所述功能層與隔離結構之間具有間距。

86、在其中一些實施例中，所述第二子部包括層疊設置的第一子層和第二子層；所述第一子層與所述第一子部同層設置且相互連接；所述第二子層與所述隔離結構連接。

87、可選地，所述第二子層搭接于所述隔離結構靠近所述第一開口的側壁。

88、可選地，第二子層的厚度大于等于所述第一子部的厚度。

89、可選地，所述第一子層在所述基板上的正投影與所述第二子層在所述基板上的正投影交疊。

90、可選地，所述第一子層在所述基板上的正投影呈環形，且所述第一子層位于所述第一子部的外圍。

91、可選地，所述第二子層在所述基板上的正投影呈環形。

92、可選地，所述第二子層包括多個第三子部，所述第三子部呈環形間隔排布，至少一個所述第三子部與所述隔離結構連接。

93、在其中一些實施例中，所述第一子層位于所述第二子層背離所述基板的一側。

94、可選地，所述第二子層覆蓋所述發光功能部的邊緣。

95、在其中一些實施例中，所述第一子層位于所述第二子層靠近所述基板的一側。

96、可選地，所述第一子層和所述第一子部共同覆蓋所述發光功能部。

97、可選地，所述第一子層與所述隔離結構連接。

98、在其中一些實施例中，所述隔離結構包括隔離體和阻擋部；所述阻擋部位于所述隔離體背離所述基板的一側，所述阻擋部靠近所述第一開口的一端朝向所述第一開口的中心延伸，并突出于所述隔離體靠近所述第一開口的側壁；所述第二子部與所述隔離體連接。

99、可選地，所述隔離體在所述基板上的正投影位于所述阻擋部在所述基板上的正投影之內。

100、可選地，所述隔離體的材質包括導電材料。

101、可選地，所述阻擋部的材質包括導電材料。

102、可選地，所述阻擋部的材質包括絕緣材料。

103、在其中一些實施例中，所述第二子部覆蓋所述隔離體靠近所述第一開口的至少部分側壁。

104、可選地，所述隔離體包括至少一層金屬層。

105、可選地，所述隔離體包括沿背離所述基板方向?qū)盈B設置的第一金屬層和第二金屬層，所述第二金屬層在所述基板上的正投影位于所述第一金屬層在所述基板上的正投影之內。

106、可選地，所述第二子部覆蓋所述第一金屬層靠近所述第一開口的側壁以及所述第二金屬層靠近所述第一開口的部分側壁。

107、根據本技術的又一個方面，提供一種顯示裝置，包括上述任意實施例中所述的顯示面板。由此，可提高顯示裝置的顯示效果，提升顯示裝置的顯示品質。
