本技術涉及顯示設備，尤其涉及一種顯示面板、顯示裝置及顯示面板的制造方法。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)以及基于發光二極管(light?emitting?diode，led)等技術的平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示裝置中的主流。

2、但目前的顯示產品的使用性能有待提升。

技術實現思路

1、本技術實施例提供一種顯示面板、顯示裝置及顯示面板的制造方法，旨在提升顯示面板的使用性能。

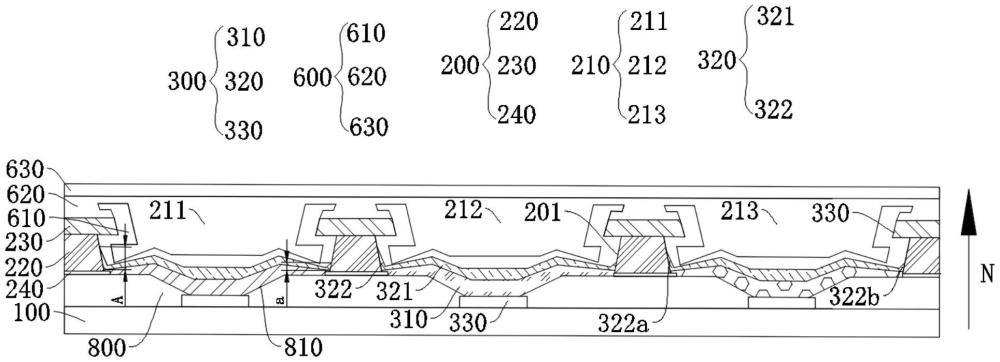

2、本技術第一方面實施例提供一種顯示面板，包括：襯底；隔離結構，設置于襯底上，隔離結構合圍形成隔離開口；發光單元，包括至少部分設置于隔離開口的發光功能層和位于發光功能層背離襯底一側的第一電極，第一電極包括中間部以及連接于中間部周側的邊緣部；其中，邊緣部和隔離結構接觸，且邊緣部沿背離襯底的方向延伸設置，邊緣部包括在中間部的周側分布的第一分段和第二分段，沿遠離襯底的方向，第一分段背離襯底的一端與發光功能層邊緣之間的間距大于第二分段背離襯底的一端與發光功能層邊緣之間的間距。

3、根據本技術的實施例中，隔離結構具有朝向隔離開口的側壁，第一分段沿背離側壁方向的厚度與第二分段沿背離側壁方向的厚度相等；或者，第一分段和第二分段沿背離側壁方向的厚度差的絕對值小于或等于5納米；和/或，第一分段和第二分段沿背離側壁方向的厚度小于中間部沿襯底厚度方向的厚度。

4、根據本技術的實施例中，隔離結構包括導電材料，第一分段和第二分段與隔離結構電連接。

5、根據本技術的實施例中，第一分段沿背離襯底的方向與隔離結構的接觸長度大于第二分段沿背離襯底的方向與隔離結構的接觸長度。

6、根據本技術的實施例中，沿襯底厚度方向，第二分段背離襯底的一端與發光功能層邊緣之間的間距為第一分段背離襯底的一端與發光功能層邊緣之間的間距的50％至70％；和/或，沿襯底厚度方向，發光功能層靠近第一分段的邊緣與襯底之間的間距與發光功能層靠近第二分段的邊緣與襯底之間的間距相等，或者，發光功能層靠近第一分段的邊緣與襯底之間的間距與發光功能層靠近第二分段的邊緣與襯底之間的間距差值的絕對值小于或等于5納米。

7、根據本技術的實施例中，隔離結構包括第一子層和位于第一子層背離襯底一側的第二子層，第一子層遠離襯底的一側在襯底的正投影位于第二子層在襯底的正投影之內。

8、根據本技術的實施例中，發光功能層與第一子層接觸。

9、根據本技術的實施例中，第一分段與第一子層接觸；第二分段與第一子層接觸。

10、根據本技術的實施例中，第一分段背離襯底的一端與第一子層朝向襯底一側之間的間距大于第二分段背離襯底的一端與第一子層朝向襯底一側之間的間距。

11、根據本技術的實施例中，第一分段背離襯底的一端與第一子層朝向襯底一側之間的間距為第一子層背離襯底的一側與第一子層朝向襯底一側間距的10％至90％。

12、根據本技術的實施例中，隔離結構還包括位于第一子層朝向襯底一側的第三子層，第一子層在襯底的正投影位于第三子層在襯底的正投影之內。

13、根據本技術的實施例中，發光功能層與第一子層和第三子層接觸。

14、根據本技術的實施例中，第一子層和第一電極電連接。

15、根據本技術的實施例中，顯示面板包括多個發光單元，多個發光單元包括發光顏色不同的第一發光單元和第二發光單元，隔離開口為多個，多個隔離開口包括第一隔離開口和第二隔離開口，第一發光單元的至少部分位于第一隔離開口內，第二發光單元的至少部分位于第二隔離開口內；位于第一隔離開口的第一電極的第一分段位于中間部沿第一方向的一側，位于第二隔離開口的第一電極的第一分段位于中間部沿第一方向的一側；或者，位于第一隔離開口的第一電極的第一分段位于中間部沿第一方向的一側，位于第二隔離開口的第一電極的第一分段位于中間部沿第二方向的一側，第一方向和第二方向相交設置。

16、根據本技術的實施例中，多個發光單元還包括與第一發光單元和第二發光單元發光顏色不同的第三發光單元，多個隔離開口還包括第三隔離開口，第三發光單元的至少部分位于第三隔離開口內，位于第三隔離開口的第一電極的第一分段位于中間部沿第一方向的一側；或者，位于第三隔離開口的第一電極的第一分段位于中間部沿第二方向的一側；或者，位于第三隔離開口的第一電極的第一分段位于中間部沿第三方向的一側；第一方向、第二方向和第三方向中的任意兩者相交設置。

17、根據本技術的實施例中，至少一個隔離開口中的第一分段沿中間部周向上的長度為第二分段沿中間部周向上的長度的0.2倍至1倍。

18、根據本技術的實施例中，至少一個隔離開口中的中間部在襯底的正投影為多邊形結構，第一分段連接于中間部的至少一個側邊，第二分段連接中間部的至少一個側邊。

19、根據本技術的實施例中，至少一個隔離開口中的中間部在襯底的正投影為六邊形結構。

20、根據本技術的實施例中，第一分段連接于中間部的一個側邊，第二分段連接中間部的另外五個側邊。

21、根據本技術的實施例中，至少一個隔離開口中的中間部在襯底的正投影為矩形。

22、根據本技術的實施例中，第一分段連接于中間部的一個側邊，第二分段連接中間部的另外三個側邊；或者，第一分段連接于中間部的相鄰兩個側邊，第二分段連接中間部的另外兩個側邊。

23、根據本技術的實施例中，中間部包括沿遠離或靠近所述襯底的方向?qū)盈B設置的第一中間子部和第二中間子部；第一中間子部和第一分段同層設置，第二中間子部和第二分段同層設置。

24、根據本技術的實施例中，發光單元還包括第二電極，第二電極設置于發光功能層朝向襯底的一側。

25、根據本技術的實施例中，顯示面板還包括第一封裝層，第一封裝層設置于發光單元背離襯底一側。

26、根據本技術的實施例中，第一封裝層包括多個間隔設置的第一封裝部，第一封裝部經隔離結構朝向隔離開口的側壁延伸至隔離結構背離襯底一側。

27、根據本技術的實施例中，第一封裝部與隔離結構背離襯底的一側存在間隙。

28、根據本技術的實施例中，顯示面板還包括第二封裝層，第二封裝層設置于第一封裝層背離襯底一側，第二封裝層填充間隙。

29、根據本技術的實施例中，顯示面板還包括第三封裝層，第三封裝層設置于第二封裝層背離襯底一側。

30、本技術第一方面實施例還提出一種顯示面板，包括：襯底；隔離結構，設置于襯底上，隔離結構合圍形成隔離開口；發光單元，包括至少部分設置于隔離開口的發光功能層和位于發光功能層背離襯底一側的第一電極，第一電極包括中間部以及連接于中間部周側的邊緣部；其中，邊緣部的至少部分設置于隔離結構朝向隔離開口的側壁，且邊緣部沿背離襯底的方向延伸設置，邊緣部包括在中間部的周側分布的第一分段和第二分段，沿襯底厚度方向，第一分段背離襯底的一端與襯底之間的間距大于第二分段背離襯底的一端與襯底之間的間距。

31、本技術第一方面實施例還提出一種顯示面板，包括：襯底；隔離結構，設置于襯底上，隔離結構合圍形成隔離開口；發光單元，包括至少部分設置于隔離開口的發光功能層和位于發光功能層背離襯底一側的第一電極，第一電極包括中間部以及連接于中間部周側的邊緣部；其中，邊緣部和隔離結構接觸，且邊緣部沿背離襯底的方向延伸設置，邊緣部包括在中間部的周側分布的第一分段和第二分段，第一分段沿背離襯底的方向與隔離結構的接觸長度大于第二分段沿背離襯底的方向與隔離結構的接觸長度。

32、根據本技術的實施例中，隔離結構具有朝向隔離開口的側壁，第一分段沿背離襯底的方向與側壁的接觸長度大于第二分段沿背離襯底的方向與側壁的接觸長度。

33、根據本技術的實施例中，隔離結構具有朝向隔離開口的側壁，第一分段沿背離側壁方向的厚度與第二分段沿背離側壁方向的厚度相等；或者，第一分段和第二分段沿背離側壁方向的厚度差的絕對值小于或等于5納米；和/或，第一分段和第二分段沿背離側壁方向的厚度小于中間部沿襯底厚度方向的厚度。

34、本技術第一方面實施例還提供一種顯示面板，包括：襯底；隔離結構，設置于襯底上，隔離結構合圍形成隔離開口，隔離結構包括第一子層和位于第一子層背離襯底一側的第二子層；發光單元，包括至少部分設置于隔離開口的發光功能層和位于發光功能層背離襯底一側的第一電極，第一電極包括中間部以及連接于中間部周側的邊緣部；其中，邊緣部沿背離襯底的方向延伸并與第一子層接觸設置，沿襯底厚度方向，邊緣部背離襯底的一端與第一子層朝向襯底一側之間的間距為第一子層背離襯底的一側與第一子層朝向襯底一側的間距的10％至90％。

35、本技術第二方面實施例提供一種顯示裝置，包括上述第一方面任一實施例中的顯示面板。

36、本技術第三方面實施例提供一種顯示面板的制造方法，包括：

37、在襯底上形成隔離結構，隔離結構合圍形成隔離開口。

38、在隔離開口形成發光單元的發光功能層和第一電極，第一電極包括中間部以及連接于中間部周側的邊緣部，其中，邊緣部和隔離結構接觸，且邊緣部沿背離襯底的方向延伸設置，邊緣部包括在中間部周側分布的第一分段和第二分段，沿遠離襯底的方向，第一分段背離襯底的一端與發光功能層邊緣之間的間距大于第二分段背離襯底的一端與發光功能層邊緣之間的間距，和/或，第一分段背離襯底的一端與襯底之間的間距大于第二分段背離襯底的一端與襯底之間的間距，和/或，第一分段沿背離襯底的方向與隔離結構的接觸長度大于第二分段沿背離襯底的方向與隔離結構的接觸長度。

39、根據本技術的實施例中，在隔離開口形成第一電極的步驟中，包括：

40、蒸鍍源的噴嘴的中軸線與襯底的厚度方向相交設置；

41、蒸鍍第一電極材料層，第一電極材料層用于形成第一分段和中間部和第二分段；

42、或者，中間部包括沿遠離或靠近襯底的方向?qū)盈B設置的第一中間子部和第二中間子部，在隔離開口形成第一電極的步驟中，包括：

43、通過第一蒸鍍角蒸鍍第一電極材料層，第一電極材料層用于形成第一分段和第一中間子部；

44、通過第二蒸鍍角蒸鍍第二電極材料層，第二電極材料層用于形成第二分段和第二中間子部；第一蒸鍍角和第二蒸鍍角不同。

45、在本技術的實施例中，第一電極設置在發光功能層背離襯底的一側，第一電極可對發光功能層起到保護作用，邊緣部和隔離結構接觸連接，從而提升第一電極對發光功能層的保護效果，并且邊緣部與隔離結構之間能夠傳遞電信號。邊緣部沿背離襯底方向延伸，從而增加了至少部分邊緣部沿背離襯底方向的長度，在后續刻蝕工藝中，能夠減少邊緣部被刻蝕損壞的幾率。例如第一分段具有更好的防刻蝕損壞的能力，減少第一分段和第二分段均被刻蝕損壞從而與隔離結構斷路或搭接阻抗過大的風險，從而提升顯示面板的使用性能。第一電極和隔離結構的搭接面積增加，搭接阻抗減小，提高顯示效果。
