本技術涉及一種鞋模防刮傷取件機構，屬于模具設計。

背景技術：

1、目前，隨著時代的發展，珠粒成型的鞋材外觀越來越無法符合人們的審美要求，整體鞋材的超臨界發泡在各大廠商中占比越來越大。因?yàn)樾牡恼w超臨界發泡在生產中每種鞋材需要開發三套模具才能滿足需求，為此鞋材的小胚直接超臨界發泡的技術應運而生，只需一副模具便能滿足鞋材的生產需求。小胚階段將鞋材的各種花紋做到模具中，再將生產出來且布滿設計花紋及l(fā)ogo的小胚超臨界發泡成成品鞋材。然而在實際生產中發現因?yàn)樾闹锌蛎娴奶厥鈨?nèi)凹造型使得鞋材的花紋在取件時經常發生刮傷現象，從而導致產品報廢。傳統小胚模具只有上模板和下模板在生產中需要人力打開上下模板取件，效率低下且對員工身體負擔嚴重。

2、有鑒于上述的缺陷，本設計人，積極加以研究創新，以期創設一種鞋模防刮傷取件機構，使其更具有產業上的利用價值。

技術實現思路

1、為解決上述技術問題，本實用新型的目的是提供一種鞋模防刮傷取件機構。

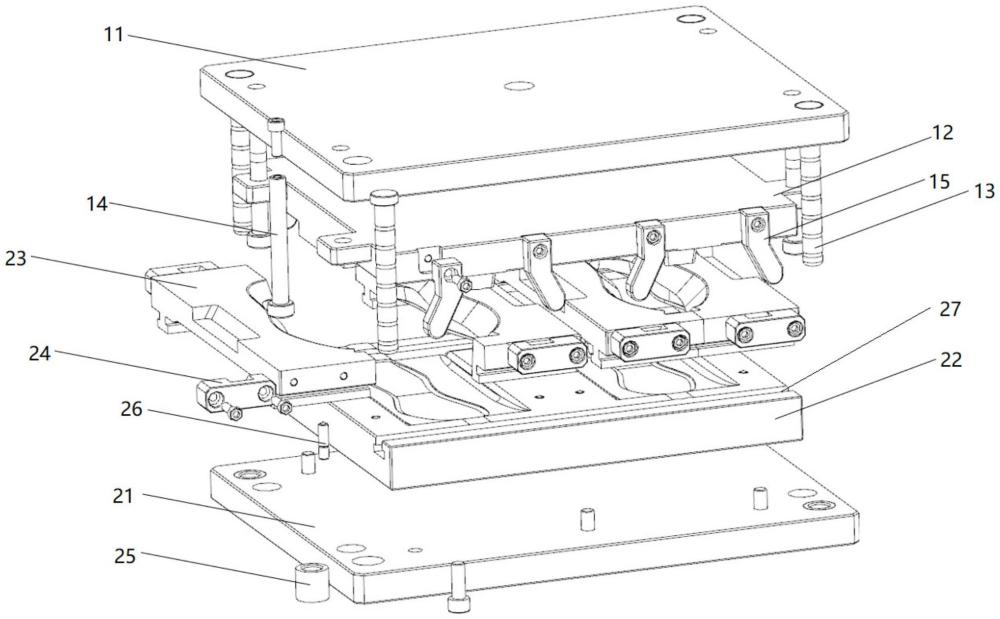

2、本實用新型的一種鞋模防刮傷取件機構，包括：面板和底板，所述面板和底板通過導柱可活動的連接，通過導柱保證在裝配和生產過程中相對位置不變，在面板底面設置有上模板，所述上模板通過小拉桿限位連接在面板底部，所述底板上表面通過螺絲固定有下模板，所述上模板和下模板之間設置有多塊滑動板，所述滑動板兩側固定設置有多個導向塊，所述上模板兩側設有多個鉤形撥塊，所述鉤形撥塊和導向塊之間相匹配插接設置。所述鉤形撥塊通過與滑動板上的導向塊相配合提供滑動板滑動動力，每只鞋材設置4處所述鉤形撥塊。開模時因?yàn)榛瑒?dòng)板帶來的拉力，上模板會被滑動板拉力限制一起運動，此時面板與上模板之間的分型面就會打開，打開距離為小拉桿掛臺端面至上模板限位耳底面之間的距離，此距離大于注塑澆口高度至少20mm，可方便取澆口；

3、進一步的，所述下模板表面沿橫向設有多條t型槽，所述滑動板底部設有和t型槽相匹配的導向棱，所述滑動板通過t型槽與下模板之間可滑動的連接。滑動板因?yàn)閠型槽的關系，只能沿著t型槽限位方向前后移動無法在開模方向上上下移動，當開模時底板帶著下模板移動，下模板通過t型槽帶著滑動板移動，滑動板因?yàn)殂^形撥塊和導向塊提供的力帶著上模板一起移動。

4、進一步的，所述下模板表面還設有多個撥珠。通過撥珠的限位阻擋使得滑動板保持在固定位置不變，以便于合模時鉤形撥塊能夠再次插入導向塊。

5、進一步的，所述撥珠通過螺紋連接設于下模板中，所述滑動板底部設有對應球形凹槽與撥珠相配合。

6、進一步的，所述面板和底板分別固定在注塑的注塑端和開模運動端。

7、進一步的，所述上模板側邊設有限位耳，小拉桿頂部和面板固定連接，小拉桿插設在限位耳中。

8、進一步的，所述小拉桿底部設有掛臺，所述掛臺為圓盤形結構，掛臺的直徑大于限位耳的內徑。

9、進一步的，所述滑動板通過t型槽可滑動的安裝在下模板表面。

10、借由上述方案，本發明至少具有以下優點：

11、本發明的模具從傳統的兩板模改為滑動三板模，鞋材的中框面設計可以隨意設計各種造型，無需擔心鞋材模具成型腔倒扣過大導致的難以取件和刮傷產品。得益于更加便捷的取件方式，鞋材的取件將不再限制于人工取件，可以實現機械手自動化取件，大大節省人工成本。

12、相較于兩板模具為了妥協刮傷，將分型夾線放在中框面而大大影響鞋材外觀和限制大多數造型的設計方案。本實用新型將分型夾線修改到鞋頭和鞋跟部位，鞋材最重要的中框面外觀得以保留，鞋尖和鞋跟部位的夾線還可以通過大底包覆來解決，甚至可以增加對應漸變花紋來形成專有的設計語言，形成特有的設計符號。

13、上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附圖詳細說明如后。

技術特征：

1.一種鞋模防刮傷取件機構，其特征在于：包括：面板和底板，所述面板和底板通過導柱可活動的連接，在面板底面設置有上模板，所述上模板通過小拉桿限位連接在面板底部，所述底板上表面通過螺絲固定有下模板，所述上模板和下模板之間設置有多塊滑動板，所述滑動板兩側固定設置有多個導向塊，所述上模板兩側設有多個鉤形撥塊，所述鉤形撥塊和導向塊之間相匹配插接設置。

2.根據權利要求1所述的一種鞋模防刮傷取件機構，其特征在于：所述下模板表面沿橫向設有多條t型槽，所述滑動板底部設有和t型槽相匹配的導向棱，所述滑動板通過t型槽與下模板之間可滑動的連接。

3.根據權利要求1所述的一種鞋模防刮傷取件機構，其特征在于：所述下模板表面還設有多個撥珠。

4.根據權利要求3所述的一種鞋模防刮傷取件機構，其特征在于：所述撥珠通過螺紋連接設于下模板中，所述滑動板底部設有對應球形凹槽與撥珠相配合。

5.根據權利要求1所述的一種鞋模防刮傷取件機構，其特征在于：所述面板和底板分別固定在注塑的注塑端和開模運動端。

6.根據權利要求1所述的一種鞋模防刮傷取件機構，其特征在于：所述上模板側邊設有限位耳，小拉桿頂部和面板固定連接，小拉桿插設在限位耳中。

7.根據權利要求6所述的一種鞋模防刮傷取件機構，其特征在于：所述小拉桿底部設有掛臺，所述掛臺為圓盤形結構，掛臺的直徑大于限位耳的內徑。

8.根據權利要求1所述的一種鞋模防刮傷取件機構，其特征在于：所述滑動板通過t型槽可滑動的安裝在下模板表面。

技術總結
本技術涉及一種鞋模防刮傷取件機構，屬于模具設計技術領域。包括：面板和底板，所述面板和底板通過導柱可活動的連接，在面板底面設置有上模板，所述上模板通過小拉桿限位連接在面板底部，所述底板上表面通過螺絲固定有下模板，所述上模板和下模板之間設置有多塊滑動板，所述滑動板兩側固定設置有多個導向塊，所述上模板兩側設有多個鉤形撥塊，所述鉤形撥塊和導向塊之間相匹配插接設置。

技術研發人員：朱智強,黃志成,顧飚,董衛龍
受保護的技術使用者：常州順程高分子材料有限公司
技術研發日：20240715
技術公布日：2025/4/28
