本技術屬于針閥，具體涉及一種具有調心功能的閥門。

背景技術：

1、在石油和天然氣、化工、石化、氫能以及電力等行業中，經常需要用針閥，針閥的閥頭與閥體在安裝使用時，容易因為制造及安裝誤差或因為熱脹冷縮等因素，容易發生閥頭與閥體上密封面之間發生同心度不足的問題，使閥頭不能與閥體上密封面實現良好配合密封時，使閥門的密封性降低或失效的問題，直接影響閥門的密封效果。

2、為此，有必要設計一種能夠實現自適應調心的閥門結構。

技術實現思路

1、為了解決現有技術存在的上述問題，本方案提供了一種具有調心功能的閥門。

2、本實用新型所采用的技術方案為：

3、一種具有調心功能的閥門，包括閥體、閥桿和閥頭；

4、所述閥體內設置有第一通道、第二通道和閥腔，所述閥腔用于連通第一通道和第二通道；所述閥頭設置于閥腔內，閥頭上下移動時能夠打開或封閉閥腔與第二通道之間的連通口；閥桿與閥體上下滑動配合，且閥桿的中部與閥體防水密封配合；閥桿的下端伸入閥腔內，并與閥頭相連；閥桿的上端伸出至閥體外；

5、所述閥桿的下端設置有安裝孔，安裝孔內設置有調心球；閥頭上端安裝于安裝孔內，并與安裝孔的孔壁間隙配合，以便于閥頭的偏轉；閥頭上端的凹槽的錐面與調心球接觸并配合，以便于閥頭的下端抵于連通口上時，閥頭的中心線能夠自適應的偏轉調整。

6、作為上述具有調心功能的閥門的備選或補充：所述閥頭包括同軸設置的下錐頭、柱狀連接部和上錐頭，柱狀連接部連接于下錐頭與上錐頭之間，下錐頭和上錐頭的小頭端均朝下；所述上錐頭間隙安裝于安裝孔內。

7、作為上述具有調心功能的閥門的備選或補充：所述凹槽設置于上錐頭的頂面上。

8、作為上述具有調心功能的閥門的備選或補充：所述下錐頭位于安裝孔外，并用于與連通口密封配合。

9、作為上述具有調心功能的閥門的備選或補充：安裝孔的孔口呈收口狀，以對上錐頭進行限位。

10、作為上述具有調心功能的閥門的備選或補充：所述閥腔的頂部開口處設置有密封填料，密封填料呈環形并用于閥桿與閥體之間的防水密封。

11、作為上述具有調心功能的閥門的備選或補充：在密封填料上方和下方分別設置有第二填料墊和第一填料墊。

12、作為上述具有調心功能的閥門的備選或補充：所述閥體上設置有鎖緊螺母和壓緊螺母，鎖緊螺母和壓緊螺母均與閥體螺紋連接；所述壓緊螺母的內側設置有蝶形彈簧，壓緊螺母內頂部的臺階面通過蝶形彈簧向下抵壓第二填料墊；所述鎖緊螺母位于壓緊螺母的下方，并向上抵緊壓緊螺母。

13、作為上述具有調心功能的閥門的備選或補充：所述閥桿的上端穿過壓緊螺母并連接有手柄，插接于手柄上的螺釘徑向抵緊于閥桿。

14、本實用新型的有益效果為：

15、1.本方案中的閥頭采用與調心球的球面進行配合結構，能夠使得閥頭進行小幅度偏轉，使閥頭的下端能夠自適應的偏轉至閥體連通口的位置，提高防水密封效果；

16、2.本方案中的閥頭在使用時處于活動狀態，在調心球的作用下，閥頭自適應的進行調心的動作，在閥體密封面存在生產誤差，或者因熱脹冷縮而發生密封面與閥頭同心度變化時，均能夠通過閥頭的自適應偏轉來實現，降低制造成本和裝配難度，保證閥門的防水密封性能。

技術特征：

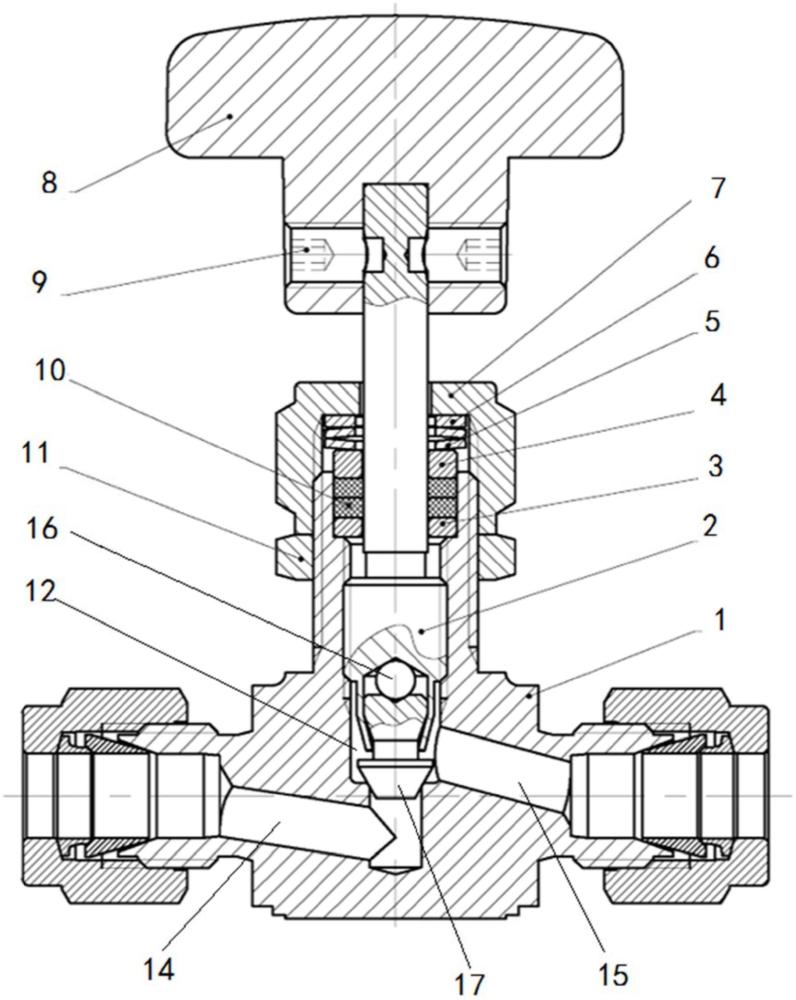

1.一種具有調心功能的閥門，其特征在于：包括閥體、閥桿(2)和閥頭(17)；

2.根據權利要求1所述的具有調心功能的閥門，其特征在于：所述閥頭(17)包括同軸設置的下錐頭(171)、柱狀連接部(172)和上錐頭(173)，柱狀連接部(172)連接于下錐頭(171)與上錐頭(173)之間，下錐頭(171)和上錐頭(173)的小頭端均朝下；所述上錐頭(173)間隙安裝于安裝孔內。

3.根據權利要求2所述的具有調心功能的閥門，其特征在于：所述凹槽設置于上錐頭(173)的頂面上。

4.根據權利要求2所述的具有調心功能的閥門，其特征在于：所述下錐頭(171)位于安裝孔外，并用于與連通口密封配合。

5.根據權利要求2所述的具有調心功能的閥門，其特征在于：安裝孔的孔口呈收口狀，以對上錐頭(173)進行限位。

6.根據權利要求1-5之一所述的具有調心功能的閥門，其特征在于：所述閥腔(12)的頂部開口處設置有密封填料(10)，密封填料(10)呈環形并用于閥桿(2)與閥體(1)之間的防水密封。

7.根據權利要求6所述的具有調心功能的閥門，其特征在于：在密封填料(10)上方和下方分別設置有第二填料墊(4)和第一填料墊(3)。

8.根據權利要求7所述的具有調心功能的閥門，其特征在于：所述閥體上設置有鎖緊螺母(11)和壓緊螺母(7)，鎖緊螺母(11)和壓緊螺母(7)均與閥體(1)螺紋連接；所述壓緊螺母(7)的內側設置有蝶形彈簧(6)，壓緊螺母(7)內頂部的臺階面通過蝶形彈簧(6)向下抵壓第二填料墊(4)；所述鎖緊螺母(11)位于壓緊螺母(7)的下方，并向上抵緊壓緊螺母(7)。

9.根據權利要求8所述的具有調心功能的閥門，其特征在于：所述閥桿(2)的上端穿過壓緊螺母(7)并連接有手柄(8)，插接于手柄(8)上的螺釘(9)徑向抵緊于閥桿(2)。

技術總結
本技術屬于針閥技術領域，具體涉及一種具有調心功能的閥門，包括閥體、閥桿和閥頭；閥桿的下端伸入閥腔并與閥頭相連；閥桿的上端伸出至閥體外；閥桿下端的安裝孔內設置有調心球；閥頭上端與安裝孔的孔壁間隙配合；閥頭上端的凹槽的錐面與調心球接觸并配合，閥頭的中心線能夠自適應的偏轉調整。本方案中的閥頭在未密封時處于活動狀態，在關閉過程中，閥頭自適應的進行調心的動作，在閥體密封面存在生產誤差，或者因熱脹冷縮而發生密封面與閥頭同心度變化時，通過閥頭的自適應偏轉來實現閥門密封，避免因閥頭偏心而導致閥頭的密封面擦傷或者密封不良，可有效降低產品因制造誤差帶來的不良品，降低了制造成本和裝配難度，同時提高閥門的密封性能。

技術研發人員：張小江,徐正其
受保護的技術使用者：賽洛克流體設備成都有限公司
技術研發日：20240715
技術公布日：2025/4/28
