本公開大體上涉及用于模/數轉換器(adc)的系統及方法，且更具體來說涉及針對多個通信系統對包含不同類型的adc的混合adc進行重新配置。

背景技術：

1、數據通信中的應用(例如，以太網應用)可提供支持多種通信標準(例如，10千兆位以太網、5千兆位以太網、2.5千兆位以太網、1千兆位以太網等)的adc。在一些情形中，每一通信模式(或標準)可使用一專用adc，但多個專用adc會占用很大面積，而每一專用adc在通信應用中的通用性較差。而且，多個專用adc會增加知識產權區塊(ip區塊)的數目，從而招致額外成本。ip區塊指代屬于一方知識產權的可重復使用的邏輯單元、單元或集成電路布局設計。另一方面，具有最高分辨率及最高速度的adc可用于支持多種通信模式(或標準)。然而，在這種情形中，使用此種高性能adc會在不需要此種高性能的多種通信模式中的一些模式中導致低功率效率。

技術實現思路

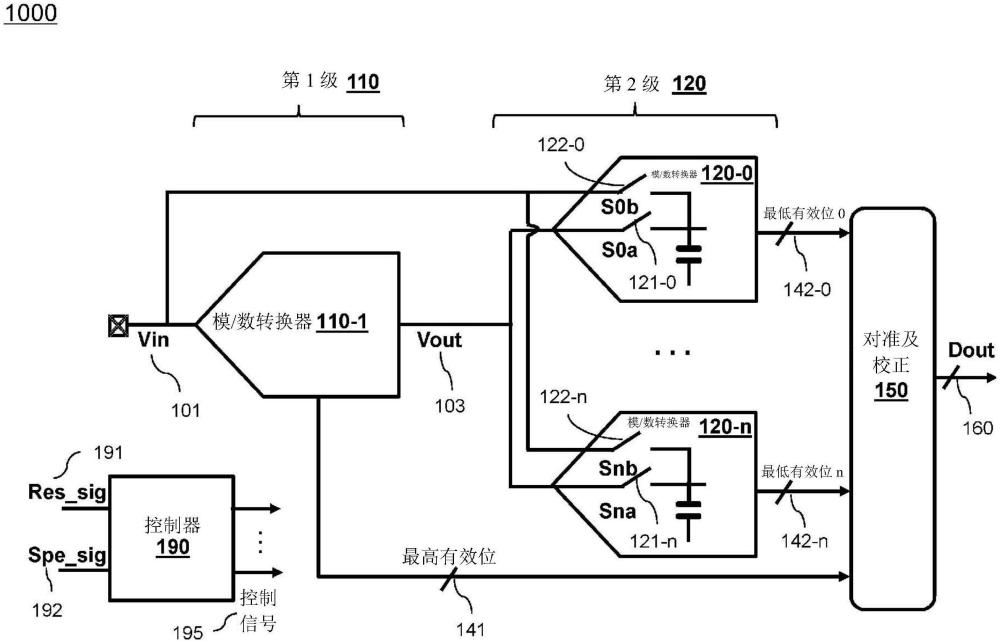

1、在一個方面中，本公開提供一種系統，其包括：第一類型的第一模/數轉換器(adc)，所述第一adc通過多個開關電耦合到第二類型的多個adc，其中所述多個開關經配置以：基于模/數轉換的速率從所述第二類型的所述多個adc當中選擇所述第二類型的一定數量的adc，以供應所述速率下的所述模/數轉換；且根據所述模/數轉換的分辨率來選擇性地繞過所述第一adc，其中所述多個開關經配置以響應于所述轉換的所述分辨率低于閾值而繞過所述第一adc。

2、在另一方面中，本公開提供一種方法，其包括：通過將第一類型的第一模/數轉換器(adc)耦合到第二類型的多個adc的多個開關，基于模/數轉換的速率從所述第二類型的所述多個adc當中選擇所述第二類型的一定數量的adc，以供應所述速率下的所述模/數轉換；響應于所述模/數轉換的分辨率低于閾值，通過所述多個開關來繞過所述第一adc；及響應于所述模/數轉換的所述分辨率大于或等于所述閾值，通過所述多個開關將所述第一adc連接到所述第二類型的所述所選擇數量的adc。

3、在另一方面中，本公開提供一種系統，其包括：第一類型的多個模/數轉換器(adc)，所述多個adc電耦合到多個開關，所述第一類型的每一adc通過相應開關電耦合到第二類型的多個adc，其中每一開關經配置以：基于模/數轉換的速率從所述多個adc當中選擇所述第二類型的一定數量的adc，以供應所述速率下的所述模/數轉換；且根據所述模/數轉換的分辨率來選擇性地繞過所述第一類型的所述相應adc，其中每一開關經配置以響應于所述轉換的所述分辨率低于第一閾值而繞過所述第一類型的所述相應adc。

4、在另一方面中，本公開提供一種模/數轉換器(adc)，其包括：相應通道中的多個混合adc，每一混合adc包含第一類型的一或多個adc及第二類型的多個adc，其中所述第二類型的adc的功率效率大于所述第一類型的adc的功率效率；控制器，其經配置以：確定指示所述第二類型的adc的數目的第一數量及指示通道的數目的第二數量；控制(1)所述第二數量的通道中的所述多個混合adc當中所述第二數量的混合adc以及(2)所述第二數量的通道中的每一者中所述第二類型的所述多個adc當中所述第二類型的所述第一數量的adc，以執行第一模/數轉換；響應于確定所述第一模/數轉換的速度小于第一速度，控制所述第二數量的通道中所述第二數量的混合adc以及所述第二數量的通道中的每一者中所述第二類型的第三數量的adc，以執行第二模/數轉換，所述第三數量大于所述第一數量；且響應于確定所述第二模/數轉換的速度小于所述第一速度，控制第四數量的通道中所述第四數量的混合adc及所述第四數量的通道中的每一者中所述第二類型的所述第三數量的adc，以執行第三模/數轉換，所述第四數量大于所述第二數量。

技術特征：

1.一種系統，其包括：

2.根據權利要求1所述的系統，其中所述第一類型的所述第一adc包括乘法數/模轉換器mdac。

3.根據權利要求2所述的系統，其中所述mdac經配置以執行雙采樣或乒乓采樣。

4.根據權利要求1所述的系統，其中所述第二類型的所述多個adc包括時間交錯式逐次逼近寄存器sar?adc。

5.根據權利要求1所述的系統，其中所述第二類型的adc的所述所選擇數量隨著所述模/數轉換的所述速率的增加而增加。

6.根據權利要求1所述的系統，其中

7.根據權利要求1所述的系統，其中

8.一種方法，其包括：

9.根據權利要求8所述的方法，其中所述第一類型的所述第一adc包括乘法數/模轉換器mdac。

10.根據權利要求9所述的方法，其中所述mdac經配置以執行雙采樣或乒乓采樣。

11.根據權利要求8所述的方法，其中所述第二類型的所述多個adc包括時間交錯式逐次逼近寄存器sar?adc。

12.根據權利要求8所述的方法，其中所述第二類型的所述一定數量的adc被選擇，使得所述第二類型的adc的所述所選擇數量隨著所述模/數轉換的所述速率的增加而增加。

13.根據權利要求8所述的方法，其中

14.根據權利要求8所述的方法，其進一步包括：

15.一種系統，其包括：

16.根據權利要求15所述的系統，其中

17.根據權利要求15所述的系統，其中所述第二類型的adc的所述所選擇數量隨著所述模/數轉換的所述速率的增加而增加。

18.根據權利要求15所述的系統，其中

19.根據權利要求15所述的系統，其進一步包括：

20.一種模/數轉換器adc，其包括：

技術總結
本公開涉及用于可重新配置混合模/數轉換器ADC的系統及方法。一種系統可包含第一類型的第一模/數轉換器ADC，所述第一ADC通過多個開關電耦合到第二類型的多個ADC。所述多個開關可經配置以基于模/數轉換的速率從所述第二類型的所述多個ADC當中選擇所述第二類型的一定數量的ADC，以供應所述速率下的所述模/數轉換。所述多個開關可經配置以根據所述模/數轉換的分辨率來選擇性地繞過所述第一ADC。所述多個開關可經配置以響應于所述轉換的所述分辨率低于閾值而繞過所述第一ADC。

技術研發人員：J·方,F·辛格爾,朱宏杰,C·張,B·卡爾多納
受保護的技術使用者：安華高科技股份有限公司
技術研發日：
技術公布日：2025/4/28
