本技術涉及顯示領域，具體涉及一種顯示面板、顯示裝置和顯示面板的制備方法。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)以及基于發光二極管(light?emitting?diode，led)等技術的平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示裝置中的主流。

2、但目前的oled顯示產品的使用性能有待提升。

技術實現思路

1、本技術實施例提供一種顯示面板、顯示裝置和顯示面板的制備方法，旨在提高顯示面板的使用性能。

2、本技術第一方面實施例提供一種顯示面板，顯示面板包括第一顯示區和第二顯示區，第一顯示區的透光率小于第二顯示區的透光率，顯示面板包括：基板；隔離結構，位于基板上，隔離結構圍合形成多個隔離開口，隔離結構包括第一層和位于第一層背離基板一側的第二層，第一層在基板的正投影位于第二層在基板的正投影之內；發光層，位于基板上，發光層包括位于隔離開口的發光單元，其中，第一層在基板的正投影靠近發光單元的邊緣與第二層在基板的正投影靠近同一發光單元的邊緣之間的距離為延伸距離，至少部分第二顯示區中的發光單元對應的延伸距離小于或等于第一顯示區中相同顏色的發光單元對應的延伸距離。

3、根據本技術第一方面的實施方式，第一顯示區內顏色相同的多個發光單元對應的延伸距離相同，和/或，第二顯示區內顏色相同的多個發光單元對應的延伸距離相同。

4、根據本技術第一方面前述任一實施方式，至少部分相同顏色的發光單元對應的隔離開口中，位于第一顯示區的隔離開口在基板的正投影面積大于或等于位于第二顯示區的隔離開口在基板的正投影面積。

5、根據本技術第一方面前述任一實施方式，顯示面板還包括：第一電極層，位于發光層背離基板的一側。

6、根據本技術第一方面前述任一實施方式，第一電極層包括間隔設置的多個第一電極，第一電極與隔離結構電連接。

7、根據本技術第一方面前述任一實施方式，各發光單元在基板的正投影位于各第一電極在基板的正投影之內。

8、根據本技術第一方面前述任一實施方式，發光單元與隔離結構間隔設置。

9、根據本技術第一方面前述任一實施方式，第一顯示區內的第一電極在基板的正投影面積大于或者等于第二顯示區內的第一電極在基板的正投影面積。

10、根據本技術第一方面前述任一實施方式，相同顏色的發光單元所在對應的第一電極中，位于第一顯示區的第一電極在隔離結構上的爬坡高度小于或等于位于第二顯示區的第一電極在隔離結構上的爬坡高度。

11、根據本技術第一方面前述任一實施方式，第一層具有靠近基板一側的第一底面，第二層具有靠近基板一側的第二底面，第一底面在基板的正投影靠近發光單元的邊緣與第二底面在基板的正投影靠近同一發光單元的邊緣之間的距離為延伸距離。

12、根據本技術第一方面前述任一實施方式，顯示面板還包括：第二電極層，位于基板和隔離結構之間，第二電極層包括多個第二電極，第二顯示區內的至少兩個第二電極通過連接線相互電連接。

13、根據本技術第一方面前述任一實施方式，第二顯示區內的至少兩個第二電極形成第二電極組，多個第二電極組相互間隔絕緣。

14、根據本技術第一方面前述任一實施方式，第一顯示區內的第二電極在基板的正投影面積大于或者等于第二顯示區內的第二電極在基板的正投影面積。

15、根據本技術第一方面前述任一實施方式，第一顯示區內的第二電極在基板的正投影為多邊形。

16、根據本技術第一方面前述任一實施方式，第二顯示區內的第二電極在基板的正投影為圓形或橢圓形。

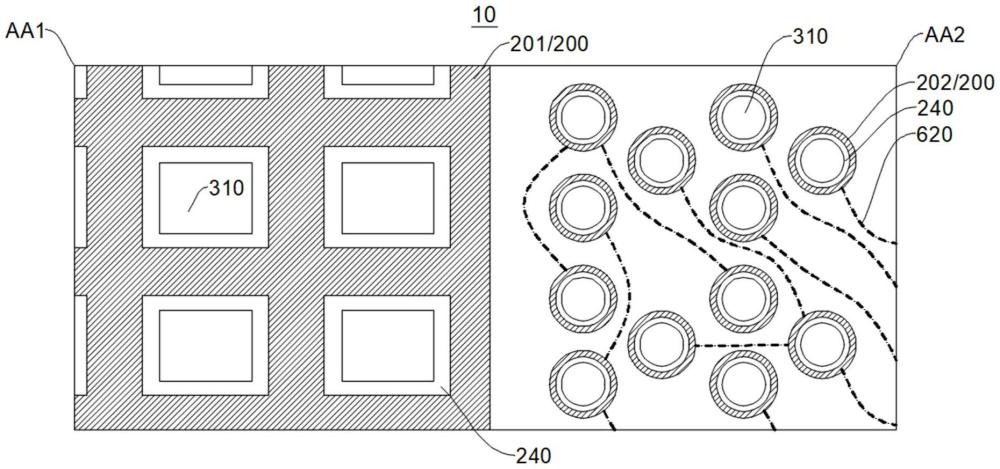

17、根據本技術第一方面前述任一實施方式，隔離結構包括位于第一顯示區的第一隔離結構和位于第二顯示區的多個第二隔離結構，多個第二隔離結構相互間隔設置。

18、根據本技術第一方面前述任一實施方式，各第二隔離結構圍合形成位于第二顯示區的隔離開口。

19、根據本技術第一方面前述任一實施方式，第二隔離結構與靠近基板一側的信號線電連接。

20、根據本技術第一方面前述任一實施方式，相鄰的第二隔離結構之間形成透光間隙。

21、根據本技術第一方面前述任一實施方式，第一隔離結構圍合形成第一隔離開口，第二隔離結構圍合形成第二隔離開口，第一隔離開口在基板的正投影面積大于或者等于第二隔離開口在基板的正投影面積。

22、根據本技術第一方面前述任一實施方式，顯示面板還包括位于基板與第二隔離結構之間的信號線，第二隔離結構與信號線電連接。

23、根據本技術第一方面前述任一實施方式，第一隔離開口在基板的正投影為多邊形結構。

24、根據本技術第一方面前述任一實施方式，第二隔離開口在基板的正投影為圓形或橢圓形。

25、根據本技術第一方面前述任一實施方式，第一隔離結構和第二隔離結構間隔設置。

26、根據本技術第一方面前述任一實施方式，第一隔離結構呈網狀結構。

27、根據本技術第一方面前述任一實施方式，第一隔離結構的寬度大于或等于第二隔離結構的寬度。

28、根據本技術第一方面前述任一實施方式，第一隔離結構在基板的正投影面積與第一顯示區的面積占比為第一比值，第二隔離結構在基板的正投影面積與第二顯示區的面積占比為第二比值，第一比值大于或者等于第二比值。

29、根據本技術第一方面前述任一實施方式，顯示面板還包括：像素定義層，位于基板上，像素定義層包括像素限定部和由像素限定部圍合形成的像素開口，像素開口和隔離開口連通。

30、根據本技術第一方面前述任一實施方式，隔離結構位于像素限定部背離基板的一側。

31、根據本技術第一方面前述任一實施方式，第一顯示區內的像素開口在基板的正投影面積大于或者等于第二顯示區內的像素開口在基板的正投影面積。

32、本技術第二方面實施例提供一種顯示面板，顯示面板包括第一顯示區和與第一顯示區相鄰的第二顯示區，述顯示面板還包括：基板；隔離結構，位于基板上，隔離結構圍合形成多個隔離開口，隔離結構包括第一層和位于第一層背離基板一側的第二層，第二層包括相對第一層突出的突出部；發光層，位于基板上，發光層包括位于隔離開口的發光單元，其中，至少部分第二顯示區中的發光單元對應的突出部的寬度小于或等于第一顯示區中相同顏色的發光單元對應的突出部的寬度。

33、根據本技術第二方面的實施方式，第一顯示區內顏色相同的各多個發光單元對應的突出部的寬度相同，和/或，第二顯示區內顏色相同的各多個發光單元對應的突出部的寬度相同。

34、根據本技術第二方面前述任一實施方式，發光單元包括第一發光單元，在第一顯示區內，第一發光單元對應的突出部的寬度為第一寬度，在第二顯示區內，第一發光單元對應的突出部的寬度為第二寬度，第一寬度大于第二寬度。

35、根據本技術第二方面前述任一實施方式，發光單元還包括與第一發光單元間隔的第二發光單元，在第一顯示區內，第二發光單元對應的突出部的寬度為第三寬度，在第二顯示區內，第二發光單元對應的突出部的寬度為第四寬度，第三寬度大于第四寬度。

36、根據本技術第二方面前述任一實施方式，發光單元還包括與第一發光單元、第二發光單元間隔的第三發光單元，在第一顯示區內，第三發光單元對應的突出部的寬度為第五寬度，在第二顯示區內，第三發光單元對應的突出部的寬度為第六寬度，第五寬度大于第六寬度。

37、根據本技術第二方面前述任一實施方式，第一發光單元為發出紅顏色光的發光單元，第二發光單元為發出綠顏色光的發光單元，第三發光單元為發出藍顏色光的發光單元。

38、本技術第三方面實施例提供一種顯示面板，顯示面板包括第一顯示區和第二顯示區，第一顯示區的透光率小于第二顯示區的透光率，顯示面板包括：基板；隔離結構，位于基板上，隔離結構圍合形成多個隔離開口；發光層，位于基板上，發光層包括位于隔離開口的發光單元；第一電極層，位于發光層背離基板的一側，第一電極層包括間隔設置的多個第一電極，第一電極與隔離結構電連接；相同顏色的發光單元所在對應的第一電極中，位于第一顯示區的第一電極在隔離結構上的爬坡高度小于或等于位于第二顯示區的第一電極在隔離結構上的爬坡高度。

39、本技術第四方面的實施例提供一種顯示裝置，其包括上述任一實施方式的顯示面板。

40、本技術第五方面的實施例提供一種顯示面板的制備方法，顯示面板包括第一顯示區和與第一顯示區相鄰的第二顯示區，方法包括：

41、在基板上制備隔離結構，隔離結構圍合形成多個隔離開口，隔離結構包括第一層和位于第一層背離基板一側的第二層，第一層在基板的正投影位于第二層在基板的正投影之內，第一層在基板的正投影朝向隔離開口的邊緣與第二層在基板的正投影朝向同一隔離開口的邊緣之間的距離為延伸距離；

42、在基板上制備發光層，發光層包括位于隔離開口的發光單元，其中，至少部分第二顯示區中的發光單元對應的延伸距離小于或等于第一顯示區中相同顏色的發光單元對應的延伸距離。

43、根據本技術第四方面的實施方式，在基板上制備隔離結構的步驟中，方法包括：

44、在基板上制備隔離材料層；

45、利用第一掩膜版對位于第一顯示區和第二顯示區的隔離材料層同時進行圖案化處理，形成位于第一顯示區的第一隔離開口和位于第二顯示區的第二隔離開口、透光間隙。

46、根據本技術第四方面前述任一實施方式，利用第一掩膜版對位于第一顯示區和第二顯示區的隔離材料層同時進行圖案化處理的步驟包括：

47、利用第一掩膜版對位于第一顯示區和第二顯示區的隔離材料層進行干刻；

48、采用濕刻藥液對位于第一顯示區和第二顯示區的隔離材料層進行濕刻。

49、根據本技術第四方面前述任一實施方式，在基板上制備隔離結構的步驟中，方法包括：

50、在基板上制備隔離材料層；

51、采用第二掩膜版對位于第一顯示區的隔離材料層進行第一時段的圖案化處理；

52、采用第三掩膜版對位于第二顯示區的隔離材料層進行第二時段的圖案化處理，第一時段大于或等于第二時段。

53、根據本技術實施例的顯示面板，顯示面板包括基板、隔離結構和發光層。第二顯示區用于設置感光組件，第二顯示區的透光率大于第一顯示區的透光率，提高第二顯示區的感光效果。第一層和第二層設置形成隔離結構，靠近基板設置的第一層在基板的正投影位于第二層在基板的正投影之內，第二層的面積大于第一層的面積，第二層覆蓋第一層的靠近第二層的表面，此時第一層相對于第二層朝向遠離隔離開口的方向凹陷。當制備發光層，發光層在隔離結構邊緣產生較大落差，且第一層相對于第二層內凹設置，發光層在隔離結構邊緣難以連接，從而發生斷裂，發光層斷裂形成相互斷開的發光單元，從而減少載流子在發光層內的串擾，提高顯示面板的顯示效果，且制備發光單元可以無需采用精密掩膜板，能夠減少精密掩膜板的開發和使用，降低制備成本。至少部分第二顯示區中的發光單元對應的延伸距離小于或等于第一顯示區中相同顏色的發光單元對應的延伸距離。當制備第一電極時，第一電極周側與隔離結構的第一層的側壁搭接，由于第二顯示區中發光單元對應的隔離結構的延伸距離更小，使得第二顯示區中第一電極與隔離結構的搭接面積更大，從而使得第二顯示區中第一電極與隔離結構的搭接阻抗降低。第一顯示區和第二顯示區的第一電極與隔離結構的搭接阻抗差異減小，改善因第一顯示區和第二顯示區的第一電極與隔離結構的搭接阻抗差異較大導致第二顯示區出現暗紋的不良現象，提高顯示面板的使用性能。
