本發明涉及顯示，尤其涉及一種顯示面板及其制作方法、顯示裝置。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)顯示面板具有自發光、能耗低、生產成本低、對比度高、色彩展示更為逼真等優點，所以oled顯示面板已成為目前的主流選擇。

2、然而，現在oled顯示面板常存在封裝失效的問題。

技術實現思路

1、本發明提供了一種顯示面板及其制作方法、顯示裝置，可避免水氧通過第一封裝區進入到顯示區，提高了顯示面板的封裝效果，保證顯示面板的可靠性。

2、根據本發明的一方面，提供了一種顯示面板，顯示面板包括：顯示區和第一封裝區，所述第一封裝區圍繞所述顯示區；

3、所述顯示面板還包括：

4、襯底；

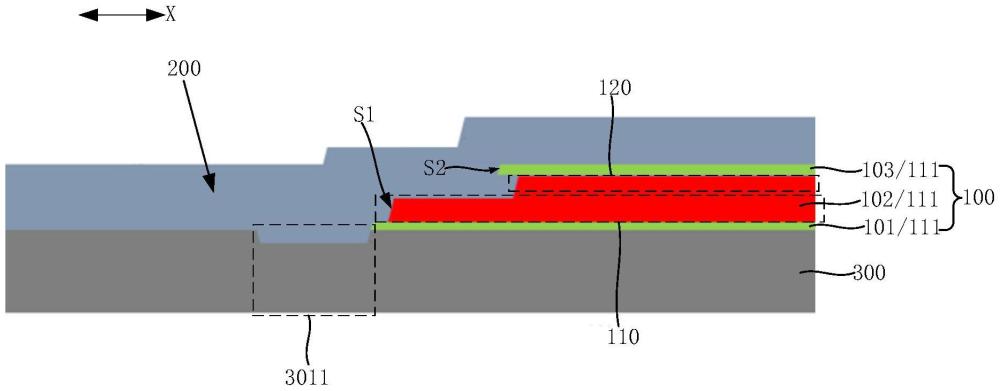

5、信號走線，位于所述襯底的一側；其中，所述信號走線沿第一方向穿過所述第一封裝區，且所述信號走線沿所述第一方向分為至少兩個信號走線段；所述信號走線包括沿所述顯示面板的厚度方向上層疊設置的至少兩個結構部；在所述第一封裝區的至少一所述信號走線段對應的相鄰的所述結構部中，沿第二方向上，靠近所述襯底的結構部在所述襯底的正投影，覆蓋遠離所述襯底的所述結構部在所述襯底的正投影；所述第二方向與所述第一方向相交；

6、絕緣層，位于所述信號走線遠離所述襯底的一側。

7、可選的，所述信號走線包括依次層疊設置的第一結構部、第二結構部和第三結構部；

8、所述第一結構部位于所述第二結構部和所述襯底之間；

9、至少一所述信號走線段中，沿所述第二方向，所述第一結構部在所述第一封裝區的側面凸出于所述第二結構部在所述第一封裝區且在同一方向上的側面；

10、優選的，所述第二結構部在所述第一封裝區的側面凸出于所述第三結構部在所述第一封裝區且在同一方向上的側面，或者所述第二結構部在所述第一封裝區的側面與所述第三結構部在所述第一封裝區的側面在同一平面；

11、優選的，第一結構部的材料和第三結構部的材料相同；

12、優選的，所述第一結構部的材料包括鈦；所述第二結構部的材料包括鋁；所述第三結構部的材料包括鈦。

13、可選的，至少一所述信號走線段中，所述第二結構部包括第一臺階部和第二臺階部，所述第二臺階部位于所述第一臺階部遠離所述襯底的一側，沿所述第二方向，所述第一臺階部在所述第一封裝區的側面凸出于所述第二臺階部在所述第一封裝區且在同一方向上的側面；所述第三結構部位于所述第二臺階部遠離所述第一結構部的一側；

14、優選的，至少一所述信號走線段中，在所述第二方向上，所述第一臺階部在所述第一封裝區的側面凸出于所述第三結構部在所述第一封裝區且在同一方向上的側面；

15、優選的，至少一所述信號走線段中，在所述第二方向上，所述第三結構部在所述第一封裝區的側面與所述第二臺階部在所述第一封裝區的側面相接；

16、優選的，在所述第二方向上，所述第三結構部在所述第一封裝區的側面凸出于所述第二臺階部在所述第一封裝區且在同一方向上的側面，且所述第二臺階部在所述第一封裝區的側面與所述第三結構部相接處距所述第三結構部在所述第一封裝區且在同一方向上的側面的距離小于設定距離值；

17、優選的，所述設定距離值小于或等于0.5μm；

18、優選的，所述第一臺階部和所述第二臺階部為一體結構。

19、可選的，所述信號走線包括第一電源線；所述顯示面板還包括多個發光器件，所述發光器件包括層疊設置的第一電極、發光層和第二電極；所述第一電源線與至少部分發光器件的所述第二電極電連接；

20、優選的，所述第一電源線包括第一電源子線、第二電源子線及第三電源子線；所述第一電源子線、所述第二電源子線及所述第三電源子線均從所述顯示區延伸穿過所述第一封裝區；

21、所述第一電源子線至少部分圍繞所述顯示區；所述第二電源子線與所述第一電源子線的第一端電連接，所述第三電源子線與所述第一電源子線的第二端電連接；

22、在所述第一封裝區，所述第二電源子線中相鄰的所述結構部中，沿所述第二方向上，靠近所述襯底的結構部在所述襯底的正投影，覆蓋遠離所述襯底的所述結構部在所述襯底的正投影；

23、在所述第一封裝區，所述第三電源子線中相鄰的所述結構部中，沿所述第二方向上，靠近所述襯底的結構部在所述襯底的正投影，覆蓋遠離所述襯底的所述結構部在所述襯底的正投影；

24、優選的，所述第二電源子線和所述第三電源子線與所述第二電極電連接。

25、可選的，所述顯示面板還包括位于所述顯示區的隔離結構，所述隔離結構圍合形成隔離開口，所述發光層位于所述隔離開口內，所述隔離結構用于隔斷相鄰所述發光器件的所述發光層；所述隔離結構與至少部分所述發光器件的第二電極搭接；

26、所述第一電源線與所述隔離結構電連接；

27、優選的，所述隔離結構還包括第一連接部和第二連接部，所述第一連接部位于所述第二電源子線靠近所述顯示區的一側，所述第二連接部位于所述第三電源子線靠近所述顯示區的一側；所述第二電源子線與所述第一連接部電連接，所述第三電源子線與所述第二連接部電連接；

28、優選的，所述第一電源線和所述隔離結構為一體結構；

29、優選的，所述第一電源線與所述隔離結構的材料相同；

30、優選的，所述第一電源線位于所述發光器件靠近所述襯底一側的導電層中。

31、可選的，所述顯示面板還包括像素限定層，所述像素限定層位于所述襯底和所述隔離結構之間，所述像素限定層包括多個像素開口，所述第一電極至少部分暴露于所述像素開口中；

32、所述隔離結構在所述像素限定層上的正投影位于相鄰所述像素開口之間；

33、所述隔離結構包括支撐部和隔斷部，所述支撐部位于所述隔斷部和所述像素限定層之間；所述隔斷部在所述像素限定層上的正投影覆蓋所述支撐部在所述像素限定層上的正投影；所述隔離結構至少一側的所述發光器件的第二電極與所述隔離結構搭接；

34、優選的，所述隔離結構至少一側的所述發光器件的第二電極與所述隔離結構的支撐部搭接，所述支撐部導電；

35、優選的，在所述第二方向上，在所述支撐部和所述隔斷部相接的位置處，所述支撐部的尺寸小于所述隔斷部的尺寸；

36、優選的，所述隔離結構還包括輔助支撐部，所述輔助支撐部位于所述支撐部和所述像素限定層之間，且所述支撐部在所述襯底上的正投影位于所述輔助支撐部在所述襯底上的正投影內；

37、優選的，所述隔離結構至少一側的所述發光器件的第二電極與所述輔助支撐部搭接。

38、可選的，顯示面板還包括第二封裝區和封裝層，在所述第二封裝區，所述封裝層包括層疊設置的第一無機封裝層、有機封裝層和第二無機封裝層；

39、在所述第一封裝區的至少部分區域，所述封裝層包括所述第二無機封裝層，所述第二無機封裝層作為所述絕緣層覆蓋所述信號走線；

40、優選的，所述第二封裝區包括顯示區。

41、可選的，所述發光器件的第二電極相互電連接為整面結構；

42、優選的，所述信號走線位于所述顯示面板中的導電層中，在所述顯示區，所述信號走線所在的導電層位于所述發光器件和所述襯底之間。

43、可選的，所述顯示面板包括層疊設置的多層導電層；所述信號走線包括第一信號子走線和第二信號子走線，所述第一信號子走線和所述第二信號子走線位于相同的所述導電層中；

44、優選的，所述第一信號子走線和所述第二信號子走線傳輸?shù)男盘柌煌龅谝恍盘栕幼呔€和所述第二信號子走線之間形成斷口；

45、優選的，所述第一信號子走線至少部分圍繞所述顯示區；所述第二信號子走線位于所述第一信號子走線的第一端和所述第一信號子走線的第二端之間；

46、在所述第一封裝區，所述第一信號子走線中靠近所述襯底的結構部在靠近所述斷口的側面，凸出于遠離所述襯底的所述結構部在靠近所述斷口的側面；

47、在所述第一封裝區，所述第二信號子走線中靠近所述襯底的結構部在靠近所述斷口的側面，凸出于遠離所述襯底的所述結構部在靠近所述斷口的側面。

48、可選的，所述顯示面板還包括像素電路；所述信號走線與所述像素電路電連接；

49、優選的，所述信號走線包括第二電源線，所述像素電路包括驅動模塊，所述驅動模塊產生的驅動電流與所述第二電源線傳輸?shù)碾娫措妷合嚓P(guān)；

50、優選的，所述信號走線包括第三電源線；所述像素電路包括初始化模塊，所述初始化模塊用于對所述驅動模塊的控制端或者發光器件進行初始化，所述第三電源線用于傳輸初始化電壓；

51、優選的，所述信號走線包括第一電源線，所述第一電源線與所述發光器件的電極電連接。

52、可選的，所述第一封裝區包括堤壩；

53、所述堤壩設置于所述襯底的一側并圍繞所述顯示區設置，所述堤壩靠近所述顯示區和/或遠離所述顯示區的一側包括凹槽；所述堤壩和所述凹槽設置于所述第一封裝區；

54、所述信號走線與所述堤壩設置于所述襯底的同側；

55、所述信號走線包括第一信號走線段和第二信號走線段，所述第一信號走線段位于所述堤壩遠離所述襯底的一側，所述第二信號走線段位于所述凹槽遠離所述襯底的一側；所述第二信號走線段中，相鄰的所述結構部中，沿第二方向上，靠近所述襯底的結構部在所述襯底的正投影，覆蓋遠離所述襯底的所述結構部在所述襯底的正投影；

56、優選的，所述第一信號走線段中，相鄰的所述結構部中，沿第二方向上，靠近所述襯底的結構部在所述襯底的正投影，覆蓋遠離所述襯底的所述結構部在所述襯底的正投影；

57、優選的，在所述第一封裝區，所述信號走線位于所述堤壩遠離所述襯底的一側和所述凹槽中。

58、可選的，所述絕緣層為無機層；在所述堤壩遠離襯底的一側，還包括第一有機部，所述第一有機部在所述顯示面板中的封裝層靠近所述襯底的一側；

59、優選的，所述第一有機部位于第一有機層中，所述第一有機層還包括位于所述顯示區的第二有機部，所述第二有機部與所述顯示區中發光器件的第一電極接觸，并位于所述第一電極靠近所述襯底的一側；

60、優選的，所述堤壩包括第三有機部，所述第三有機部位于所述第二有機層中，所述第二有機層位于所述第一有機層靠近所述襯底的一側；

61、優選的，所述顯示面板還包括像素限定層，在所述非顯示區，所述像素限定層位于所述堤壩遠離所述襯底的一側且位于所述信號走線和所述絕緣層之間；

62、優選的，在所述凹槽中，所述信號走線與所述信號走線遠離所述襯底一側的所述絕緣層接觸。

63、根據本發明的另一方面，提供了一種顯示面板的制作方法，所述顯示面板包括顯示區和第一封裝區，所述第一封裝區圍繞所述顯示區；

64、所述顯示面板的制作方法包括：

65、提供襯底；

66、在所述襯底的一側形成信號走線；其中，所述信號走線沿第一方向穿過所述第一封裝區，且所述信號走線沿所述第一方向分為至少兩個信號走線段；所述信號走線包括沿所述顯示面板的厚度方向上層疊設置的至少兩個結構部；在所述第一封裝區的至少一所述信號走線段對應的相鄰的所述結構部中，沿第二方向上，靠近所述襯底的結構部在所述襯底的正投影，覆蓋遠離所述襯底的所述結構部在所述襯底的正投影；所述第二方向與所述第一方向相交；

67、在所述信號走線遠離所述襯底的一側形成絕緣層。

68、可選的，所述顯示面板還包括非顯示區，所述非顯示區包括所述第一封裝區；所述在所述襯底的一側形成信號走線具體包括：

69、提供一顯示過渡膜層，其中，所述顯示過渡膜層包括依次層疊設置的所述襯底、信號走線層和像素限定過渡層；所述信號走線層沿所述第一方向穿過所述第一封裝區，所述信號走線層包括沿所述顯示面板的厚度方向上層疊設置的至少兩個結構部層；

70、對所述非顯示區中的像素限定過渡層進行圖形化處理，同時去除所述第一封裝區中位于所述信號走線層一側至少部分位置處的所述像素限定過渡層；

71、在所述像素限定過渡層遠離所述襯底的一側形成隔離層；

72、對所述隔離層進行圖形化處理形成隔離結構；

73、對所述顯示區的像素限定過渡層進行圖形化處理，形成包括多個像素開口的像素限定層，并刻蝕所述信號走線層的側面，以形成在所述第一封裝區，相鄰的所述結構部中，沿第二方向上，靠近所述襯底的結構部在所述襯底的正投影，覆蓋遠離所述襯底的所述結構部在所述襯底的正投影的結構；

74、優選的，所述第一封裝區中設置有堤壩和凹槽，對所述非顯示區中的像素限定過渡層進行圖形化處理，同時去除所述第一封裝區中所述凹槽位置處位于所述信號走線層一側的所述像素限定過渡層；

75、優選的，所述對隔離層進行圖形化處理形成隔離結構包括：

76、對所述顯示區的所述隔離層進行圖形化形成隔離結構，并去除至少部分所述非顯示區中的所述隔離層；

77、優選的，在所述對所述顯示區的像素限定過渡層進行圖形化處理的同時，刻蝕所述信號走線層的側面，以形成在所述第一封裝區，相鄰的所述結構部中，沿第二方向上，靠近所述襯底的結構部在所述襯底的正投影，覆蓋遠離所述襯底的所述結構部在所述襯底的正投影的結構。

78、可選的，所述刻蝕所述信號走線層的側面之前包括：

79、在所述第一封裝區中信號走線層遠離所述襯底的一側涂覆光刻膠并進行顯影，以使顯影后的光刻膠形成光刻開口，其中，所述光刻開口裸露所述信號走線層中各結構部層的側面，及裸露設定結構部層中距離所述設定結構部層側面設定距離長度的表面區域，所述設定結構部層為距所述襯底距離最遠的結構部層。

80、根據本發明的另一方面，提供了一種顯示裝置，顯示裝置包括本發明任意實施例提供的顯示面板。

81、應當理解，本部分所描述的內容并非旨在標識本發明的實施例的關鍵或重要特征，也不用于限制本發明的范圍。本發明的其它特征將通過以下的說明書而變得容易理解。
