本技術涉及顯示，特別是涉及一種顯示面板、顯示面板的制備方法及顯示裝置。

背景技術：

1、oled（organic?light?emitting?diode，有機發光二極管）顯示面板上的功能顯示區域（under?display?camera，udc）通常采用將像素的發光區縮小，并在像素間使用金屬膜層將多個像素連接在一起進行驅動的方式，以此來提高udc區域的透過率。

2、然而，目前的oled顯示面板上udc區域的顯示效果不佳。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種能夠改善顯示效果的顯示面板、顯示面板的制備方法及顯示裝置。

2、第一方面，本技術提供了一種顯示面板，包括：

3、基板；

4、第一隔離結構，設置于所述基板的一側；所述第一隔離結構圍合形成第一隔離開口；

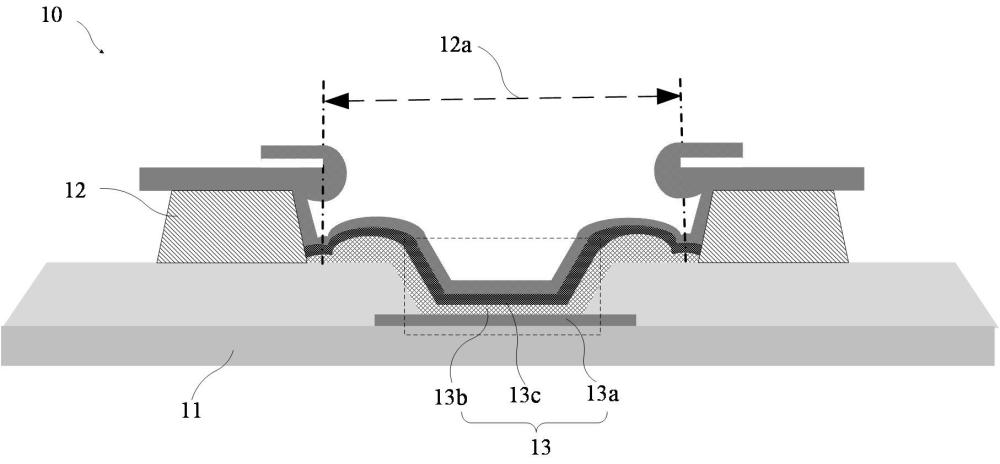

5、第一發光件，設置于所述基板的一側，且與所述第一隔離開口對應設置；所述第一發光件包括沿遠離所述基板方向層疊設置的第一電極、第一發光部和第二電極；所述第一電極在所述基板上的至少部分正投影外輪廓位于所述第一隔離開口在所述基板上的正投影范圍內。

6、本技術實施例提供的顯示面板，通過將第一電極限縮于第一隔離結構圍合的第一隔離開口內，使第一發光件中與第一隔離開口對應的第一電極的邊界可以與第一隔離結構之間有一定空間，如此在第一電極和第一隔離結構之間的部分也將可以透光，彌補因第一隔離結構的獨立設計導致遮光過多引起的透光不足的問題，從而可以提高透光區域的透光率，進而提高顯示面板的透過率，改善顯示面板的顯示效果。

7、在其中一個實施例中，所述顯示面板具有第一顯示區及位于所述第一顯示區至少一側的第二顯示區，所述第一顯示區的透光率大于所述第二顯示區的透光率；所述第一隔離結構和所述第一發光件位于所述第一顯示區；

8、可選地，所述顯示面板還包括：

9、第二隔離結構，設置于所述基板的一側，且位于所述第二顯示區，所述第二隔離結構圍合形成透光孔和多個第二隔離開口；

10、所述第二隔離結構還圍合形成所述第一顯示區，所述第二顯示區還包括至少部分環繞所述第一隔離結構設置的透光孔；

11、多個第二發光件，設置于所述基板的一側，且與所述多個第二隔離開口對應設置；

12、可選地，所述顯示面板包括多個第一隔離結構和多個第一發光件，所述多個第一隔離結構間隔地排布于所述第一顯示內，所述多個第一發光件與所述多個第一隔離結構的所述第一隔離開口對應設置；

13、可選地，每一所述第一隔離結構圍合形成一個所述第一隔離開口；

14、可選地，所述第一隔離開口在所述基板上的正投影面積小于所述第二隔離開口在所述基板上的正投影。

15、在其中一個實施例中，所述第一電極在所述基板上的正投影外輪廓位于所述第一隔離結構在所述基板上的正投影外輪廓內；

16、可選地，所述第一電極包括第一電極部和第二電極部，所述第一電極在所述基板上的正投影位于所述第一隔離開口在所述基板上的正投影范圍內，所述第二電極部在所述基板上的正投影與所述第一隔離結構在所述基板上的正投影交疊設置；

17、可選地，所述第一電極部在所述基板上的正投影具有第一邊緣，所述第一邊緣位于所述第一電極部背離所述第二電極部的一側，所述隔離結構在所述基板上的正投影在靠近所述第一隔離開口的第二邊緣，所述第一邊緣與所述第二邊緣之間的距離大于或等于0微米；

18、可選地，所述第一電極在基板上的正投影位于所述第一隔離開口在所述基板上的正投影范圍內；

19、可選地，所述第一電極在所述基板上的正投影邊緣與靠近所述隔離開口一側的所述隔離結構在所述基板上的正投影邊緣之間的距離大于0微米。

20、在其中一個實施例中，所述顯示面板還包括多個連接件，所述連接件與至少兩個所述第一電極電連接；

21、可選地，所述連接件與至少兩個具有相同發光顏色的所述第一發光件連接；

22、可選地，所述顯示面板包括多個所述第一發光件，所述多個第一發光件包括多個第一顏色發光件、多個第二顏色發光件、多個第三顏色發光件；每一第一顏色發光件的所述連接件與至少一個相鄰的第一顏色發光件的連接件連接；每一第二顏色發光件的所述連接件與至少一個相鄰的第二顏色發光件的連接件連接；每一第三顏色發光件的所述連接件與至少一個相鄰的第三顏色發光件的連接件連接。

23、在其中一個實施例中，所述連接件包括電極連接部，所述電極連接部與所述第一電極連接，所述電極連接部在所述基板上的正投影與所述第一隔離結構在所述基板上的正投影部分交疊，部分所述電極連接部在所述基板上的正投影位于所述第一隔離結構在所述基板上的正投影外輪廓的外圍；

24、可選地，所述連接件還包括連接線，每一第一顏色發光件的所述連接線與至少一個相鄰的第一顏色發光件的連接線連接；每一第二顏色發光件的所述連接線與至少一個相鄰的第二顏色發光件的連接線連接；每一第三顏色發光件的所述連接線與至少一個相鄰的第三顏色發光件的連接線連接；

25、可選地，每一第一顏色發光件的所述電極連接部與至少一個相鄰的第一顏色發光件的電極連接部通過第一連接線連接；每一第二顏色發光件的所述電極連接部與至少一個相鄰的第二顏色發光件的電極連接部通過第二連接線連接；每一第三顏色發光件的所述電極連接部與至少一個相鄰的第三顏色發光件的電極連接部通過第三連接線連接；

26、可選地，所述電極連接部與所述第一電極同層設置，至少部分所述電極連接部設置于所述第一電極周側；

27、可選地，所述電極連接部與所述第一電極同層設置，所述電極連接部環繞所述第一電極設置；

28、可選地，所述電極連接部設置于所述第一電極靠近所述基板的一側，所述第一電極在所述基板上的正投影位于所述電極連接部在所述基板上的正投影范圍內，所述電極連接部與所述第一電極靠近所述基板的一側面接觸連接；

29、可選地，所述電極連接部設置于所述第一電極背離所述基板的一側，所述第一電極在所述基板上的正投影位于所述電極連接部在所述基板上的正投影范圍內，所述電極連接部與所述第一電極背離所述基板的一側面接觸連接；

30、可選地，所述第一隔離結構在所述基板上的正投影為第一正投影，所述電極連接部在所述基板上的正投影位于所述第一正投影外圍的部分為第二正投影；所述第二正投影遠離所述第一正投影的一側邊緣與所述第一正投影遠離所述第一隔離開口的一側邊緣的距離大于0.5微米。

31、在其中一個實施例中，所述連接件為透明導電材質；

32、可選地，所述連接件的材料包括氧化銦錫。

33、在其中一個實施例中，所述第一隔離結構包括沿遠離所述基板方向層疊設置的第一隔離體和第一阻擋部，所述第一阻擋部在所述基板上的正投影覆蓋所述第一隔離體在所述基板上的正投影，所述第一阻擋部在所述基板上的正投影外輪廓，位于所述第一隔離體在所述基板上的正投影外輪廓的外圍；

34、可選地，所述第二隔離結構包括沿遠離所述基板方向層疊設置的第二隔離體和第二阻擋部，所述第二阻擋部在所述基板上的正投影覆蓋所述第二隔離體在所述基板上的正投影，所述第二阻擋部在所述基板上的正投影外輪廓，位于所述第二隔離體在所述基板上的正投影外輪廓的外圍；

35、可選地，所述第一電極包括第一電極部和第二電極部，所述第一電極部在所述基板上的正投影位于所述第一阻擋部在所述基板上的正投影靠近所述第一隔離開口的一側，且所述第一電極部在所述基板上的正投影邊緣與所述第一阻擋部在所述基板上的正投影邊緣之間的距離大于或等于0微米；

36、可選地，所述第二電極部在所述基板上的正投影位于所述第一阻擋部在所述基板上的正投影范圍內；

37、可選地，所述第二電極部在所述基板上的正投影與所述第一阻擋部在所述基板上的正投影交疊，且部分位于所述第一隔離體在所述基板上的正投影范圍內；

38、可選地，所述第一隔離結構與所述第二隔離結構同層設置；

39、可選地，所述第一隔離體與所述第二隔離體同層設置；

40、可選地，所述第一阻擋部與所述第二阻擋部同層設置。

41、在其中一個實施例中，所述顯示面板還包括像素界定層，設置于所述基板的一側；所述像素界定層圍合形成多個像素孔，多個所述像素孔分別與所述第一隔離開口對應設置，且所述像素孔與所述第一隔離開口連通設置，所述像素孔在所述基板上的正投影位于所述第一隔離開口在所述基板上的正投影范圍內；

42、可選地，所述像素界定層還位于所述第一電極背離所述基板的一側，所述像素孔暴露部分所述第一電極；

43、可選地，所述像素孔在所述基板上的正投影位于所述第一電極在所述基板上的正投影范圍內，所述第一電極在所述基板上的正投影位于所述第一隔離開口在所述基板上的正投影范圍內。

44、在其中一個實施例中，所述顯示面板還包括封裝層，設置于所述第二電極和所述第一隔離結構背離所述基板的一側，所述封裝層在所述基板上的正投影覆蓋所述第二電極在所述基板上的正投影。

45、第二方面，本技術實施例提供一種顯示面板，包括：

46、基板；

47、第一隔離結構，設置于所述基板的一側；所述第一隔斷結構圍合形成第一隔離開口；

48、第一發光件，設置于所述基板的一側，且與所述第一隔離開口對應設置；所述第一發光件包括沿遠離所述基板方向層疊設置的第一電極、第一發光部和第二電極；所述第一電極在所述基板上的正投影外輪廓位于所述第一隔離開口在所述基板上的正投影范圍內；

49、所述顯示面板具有第一顯示區及位于所述第一顯示區至少一側的第二顯示區，所述第一顯示區的透光率大于所述第二顯示區的透光率。

50、所述第一隔離結構和所述第一發光件位于所述第一顯示區；可選地，所述顯示面板還包括：

51、第二隔離結構，設置于所述基板的一側，且位于所述第二顯示區，所述第二隔離結構圍合形成多個第二隔離開口；

52、所述第二隔離結構還圍合形成所述第一顯示區，所述第二顯示區還包括至少部分環繞所述第一隔離結構設置的透光孔；

53、多個第二發光件，設置于所述基板的一側，且與所述多個第二隔離開口對應設置；

54、可選地，所述顯示面板包括多個第一隔離結構和多個第一發光件，所述多個第一隔離結構間隔地排布于所述透光孔內，所述多個第一發光件與所述多個第一隔離結構的所述第一隔離開口對應設置；

55、可選地，每一所述第一隔離結構圍合形成一個所述第一隔離開口；

56、可選地，所述第一隔離開口在所述基板上的正投影面積小于所述第二隔離開口在所述基板上的正投影。

57、在其中一個實施例中，所述第一電極在所述基板上的正投影外輪廓位于所述第一隔離結構在所述基板上的正投影外輪廓內；

58、可選地，所述第一電極包括第一電極部和第二電極部，所述第一電極在所述基板上的正投影位于所述第一隔離開口在所述基板上的正投影范圍內，所述第二電極部在所述基板上的正投影與所述第一隔離結構在所述基板上的正投影交疊設置；

59、可選地，所述第一電極部在所述基板上的正投影具有第一邊緣，所述第一邊緣位于所述第一電極部背離所述第二電極部的一側，所述隔離結構在所述基板上的正投影在靠近所述第一隔離開口的第二邊緣，所述第一邊緣與所述第二邊緣之間的距離大于或等于0微米。

60、本技術實施例提供的顯示面板，通過將第一電極限縮于第一隔離結構圍合的第一隔離開口內，使第一發光件中與第一隔離開口對應的第一電極的邊界可以與第一隔離結構之間有一定空間，如此在第一電極和第一隔離結構之間的部分也將可以透光，彌補因第一隔離結構的獨立設計導致遮光過多引起的透光不足的問題，從而可以提高透光區域的透光率，進而提高顯示面板的透過率，改善顯示面板的顯示效果。

61、第三方面，本技術實施例提供一種顯示面板，包括：

62、基板；

63、第一隔離結構，設置于所述基板的一側；所述第一隔斷結構圍合形成第一隔離開口；

64、多個第一發光件，設置于所述基板的一側，且每個所述第一發光件與所述第一隔離開口對應設置；所述第一發光件包括沿遠離所述基板方向層疊設置的第一電極、第一發光部和第二電極；所述第一電極在所述基板上的正投影外輪廓位于所述第一隔離開口在所述基板上的正投影范圍內；

65、多個連接件，所述連接件與至少兩個具有相同發光顏色的所述第一發光件電連接；所述第一隔離結構在所述基板上的正投影位于部分所述連接件在所述基板上的正投影位于外輪廓的范圍內；

66、在其中一個實施例中，所述連接件包括電極連接部，所述電極連接部與所述第一電極連接，所述電極連接部在所述基板上的正投影與所述第一隔離結構在所述基板上的正投影部分交疊，部分所述電極連接部在所述基板上的正投影位于所述第一隔離結構在所述基板上的正投影外輪廓的外圍；

67、可選地，所述連接件還包括連接線，具有相同發光顏色的所述第一發光件的連接線相互連接；

68、可選地，所述電極連接部與所述第一電極同層設置，至少部分所述電極連接部設置于所述第一電極周側；

69、可選地，所述電極連接部設置于所述第一電極靠近所述基板的一側，所述第一電極在所述基板上的正投影位于所述電極連接部在所述基板上的正投影范圍內，所述電極連接部與所述第一電極靠近所述基板的一側面接觸連接；

70、可選地，所述第一隔離結構在所述基板上的正投影為第一正投影，所述電極連接部在所述基板上的正投影位于所述第一正投影外圍的部分為第二正投影；所述第二正投影遠離所述第一正投影的一側邊緣與所述第一正投影遠離所述第一隔離開口的一側邊緣的距離大于0.5微米。

71、上述實施例中的顯示面板，通過在顯示面板中設置連接件，且使連接件的電極連接部延伸至第一隔離結構的外圍，由于第一隔離結構的外圍區域內容易產生過刻問題，導致與相鄰發光件連接的連接線容易斷開，如此，通過延伸設置連接件的電極連接部，且延伸的電極連接部在外圍區域內形成一個圈，使在外圍區域內即使電極連接部的部分區域斷開，也可以由圈中延伸的其他電極連接部連接上相鄰發光件的連接線，可以改善像素定義層過刻損傷造成的暗點問題；另外，還可以增大第一顯示區中第一電極的電容與第二顯示區中的第一電極電容相匹配，改善灰階下的第一顯示區域第二顯示區存在顯示不良現象，從而提高顯示面板的顯示效果。

72、第四方面，本技術實施例提供一種顯示面板的制備方法，所述制備方法包括：

73、提供基板；

74、于所述基板的一側形成第一隔離結構；所述第一隔斷結構圍合形成第一隔離開口；

75、于所述基板的一側形成第一發光件；所述第一發光件與所述第一隔離開口對應設置；所述第一發光件包括沿遠離所述基板方向層疊設置的第一電極、第一發光部和第二電極；所述第一電極在所述基板上的至少部分正投影外輪廓位于所述第一隔離開口在所述基板上的正投影范圍內。

76、在其中一個實施例中，所述方法還包括：

77、于所述基板的一側形成第二隔離結構；所述第二隔離結構圍合形成多個第二隔離開口，所述第二隔離結構還圍合形成包括所述第一隔離結構的第一顯示區。

78、在其中一個實施例中，所述方法還包括：

79、可選地，于所述基板的一側形成連接件，所述連接件與至少兩個具有相同發光顏色的所述第一發光件連接；

80、可選地，于所述基板的一側形成第一發光件前，于所述第一電極靠近所述基板的一側形成所述連接件；

81、可選地，于所述第一電極背離所述基板的一側形成所述連接件。

82、在其中一個實施例中，所述方法還包括：

83、于所述基板的一側形成像素界定層，圖案化所述像素界定層形成多個像素開口，所述像素開口暴露出部分所述第一電極；

84、于所述第二電極背離所述基板的一側形成封裝層。

85、第五方面，本技術實施例提供一種顯示裝置，包括上述第一方面的顯示面板、或第二方面所述的顯示面板、或第三方面所述的顯示面板、或采用第四方面所述制備方法形成的顯示面板。
