在本文中描述的本公開的實施例涉及具有改善的接觸可靠性的顯示面板。

背景技術：

1、諸如電視機、移動電話、計算機(諸如平板個人計算機)、導航系統和游戲控制臺的多媒體電子裝置包括用于顯示圖像的顯示面板。顯示面板包括發光器件和用于驅動發光器件的電路。包括在顯示面板中的發光器件根據從電路施加的電壓發射光并且產生圖像。已經對發光器件和電路之間的連接進行了研究以改善顯示面板的可靠性。

技術實現思路

1、本公開的實施例提供了具有改善的接觸可靠性的顯示面板。

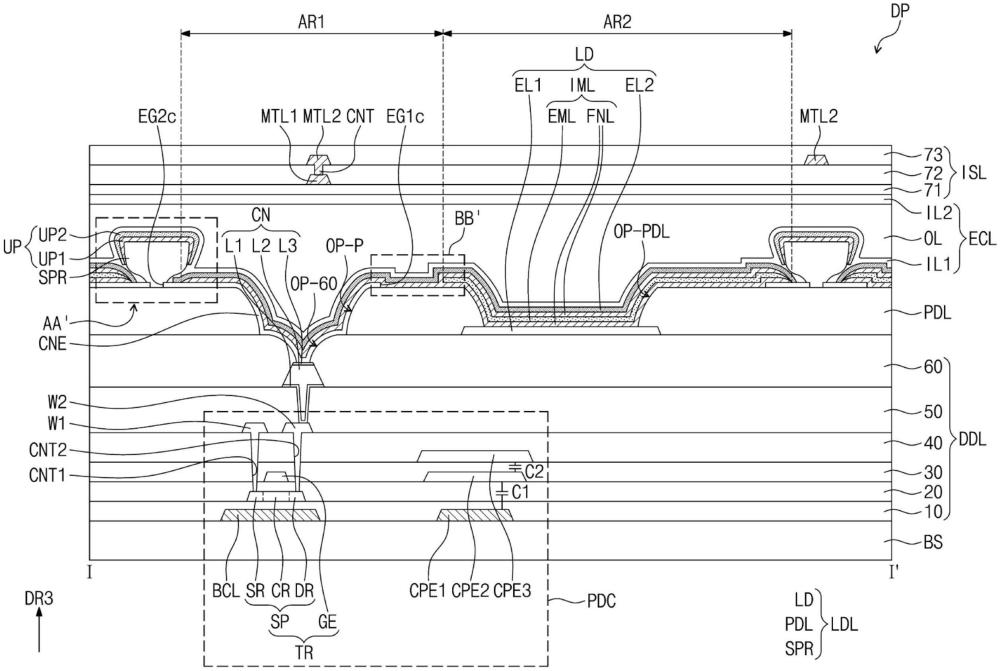

2、根據實施例，一種顯示面板可以包括：驅動器件層，包括像素驅動器；發光器件，設置在所述驅動器件層上并且包括第一電極、設置在所述第一電極上的中間層和設置在所述中間層上的第二電極；像素限定膜，設置在所述驅動器件層上并且限定開口，所述第一電極的至少一部分可以通過所述開口暴露；以及連接電極，設置在所述像素限定膜上并且電連接到所述像素驅動器和所述第二電極，其中，所述中間層可以包括具有第一面積的功能層和具有可以小于所述第一面積的第二面積的發光層。

3、所述連接電極可以具有圍繞所述開口的環形形狀。

4、所述第二電極的下表面可以與所述連接電極的上表面接觸。

5、所述第二電極和所述連接電極可以電連接的連接區域可以圍繞所述開口的至少一部分。

6、所述功能層可以包括：第一中間功能層，設置在所述第一電極上；以及第二中間功能層，設置在所述發光層上，其中，所述發光層可以設置在所述第一中間功能層和所述第二中間功能層之間。

7、所述顯示面板還可以包括設置在所述連接電極上的分隔件，其中，所述第二電極和所述連接電極可以在與所述分隔件相鄰的區域中彼此電連接。

8、所述顯示面板還可以包括設置在所述分隔件上的第一虛設層，所述第一虛設層和所述功能層包括相同的材料。所述顯示面板還可以包括設置在所述第一虛設層上的第二虛設層，所述第二虛設層和所述第二電極包括相同的材料。

9、所述連接電極可以包括第一邊緣和圍繞所述第一邊緣的第二邊緣，并且所述第二邊緣可以與所述分隔件重疊。

10、所述發光器件可以以多個發光器件提供，所述像素驅動器可以以多個像素驅動器提供，并且所述連接電極可以以多個連接電極提供，所述多個連接電極可以分別將所述多個發光器件和所述多個像素驅動器電連接，并且所述多個連接電極之中的相鄰的連接電極之間的間隙可以與所述分隔件重疊。

11、可以在所述像素限定膜中限定通孔，并且所述連接電極可以通過所述通孔電連接到所述像素驅動器。

12、所述發光層可以不與所述通孔重疊，并且所述功能層可以與所述通孔重疊。

13、所述發光層和所述功能層可以與所述通孔重疊。

14、所述連接電極可以包括在遠離所述開口的方向上突出的突出部分，并且所述突出部分可以不與所述發光層重疊。

15、所述連接電極的所述突出部分和所述發光層可以彼此間隔開，并且所述功能層可以與所述突出部分和所述發光層之間的區域重疊。

16、根據實施例，一種顯示面板可以包括：驅動器件層，包括像素驅動器；發光器件，設置在所述驅動器件層上并且包括第一電極、設置在所述第一電極上的發光層和設置在所述發光層上的第二電極，其中，發光部分可以被限定為對應于所述第一電極的一部分；以及連接電極，電連接到所述像素驅動器和所述第二電極，其中，所述連接電極包括圍繞所述發光部分的第一邊緣和圍繞所述第一邊緣的第二邊緣，并且所述第一邊緣的一部分不與所述發光層重疊，并且所述第一邊緣的所述一部分可以與所述發光層的邊緣間隔開。

17、所述顯示面板還可以包括設置在所述驅動器件層上的像素限定膜，其中，可以在所述像素限定膜中限定通過暴露所述第一電極的所述一部分來限定所述發光部分的開口和與所述開口間隔開的通孔，并且所述連接電極可以設置在所述像素限定膜上，并且所述連接電極可以通過所述通孔電連接到所述像素驅動器。

18、所述顯示面板還可以包括設置在所述像素限定膜上并且與所述第二邊緣重疊的分隔件，其中，所述第二電極和所述連接電極可以在與所述分隔件相鄰的區域中彼此電連接。

19、所述發光層可以與所述開口重疊并且可以不與所述通孔重疊。

20、所述發光層可以與所述開口和所述通孔重疊。

21、所述第一邊緣的所述一部分可以在遠離所述開口的方向上突出。

22、所述發光器件還可以包括設置在所述第一電極和所述發光層之間的第一中間功能層以及設置在所述發光層和所述第二電極之間的第二中間功能層。

23、所述第一中間功能層和所述第二中間功能層中的每一個的面積可以大于所述發光層的面積。

24、所述第一中間功能層和所述第二中間功能層可以與所述第一邊緣的所述一部分重疊。

25、根據實施例，一種顯示面板可以包括：驅動器件層，包括多個像素驅動器；多個發光器件，布置在所述驅動器件層上并且分別電連接到所述多個像素驅動器；多個連接電極，電連接到所述多個像素驅動器和所述多個發光器件；以及多個分隔件，設置在所述多個發光器件之間，其中，所述多個發光器件中的每一個包括第一電極、設置在所述第一電極上的中間層和設置在所述中間層上的第二電極，所述多個連接電極之中的相鄰的連接電極之間的間隙可以與所述多個分隔件之中的對應的一個分隔件重疊，并且所述中間層包括多個層，所述多個層之中的一些層可以布置在所述中間層的第一區域中，并且所述多個層全部可以布置在所述中間層的與所述第一區域相鄰的第二區域中。

26、所述顯示面板還可以包括像素限定膜，所述像素限定膜可以設置在所述驅動器件層上，并且在所述像素限定膜中可以限定暴露所述多個發光器件中的每一個的所述第一電極的至少一部分的開口，其中，所述多個連接電極中的每一個的一部分可以設置在所述像素限定膜上，并且所述多個分隔件可以設置在所述像素限定膜上。

27、所述多個發光器件可以包括第一發光器件、在第一方向上與所述第一發光器件間隔開的第二發光器件以及在與所述第一方向相交的第二方向上與所述第一發光器件和所述第二發光器件間隔開的第三發光器件，可以在所述像素限定膜中限定暴露所述第一發光器件的所述第一電極的至少一部分的第一開口、暴露所述第二發光器件的所述第一電極的至少一部分的第二開口和暴露所述第三發光器件的所述第一電極的至少一部分的第三開口，并且所述多個連接電極可以包括圍繞所述第一開口的第一連接電極、圍繞所述第二開口的第二連接電極和圍繞所述第三開口的第三連接電極。

28、所述第一發光器件的所述第一區域和所述第二發光器件的所述第一區域可以布置在所述第一開口和所述第二開口之間，并且所述第一發光器件的所述第一區域和所述第二發光器件的所述第一區域可以在所述第二方向上彼此間隔開。

29、所述多個像素驅動器可以包括電連接到所述第一發光器件的第一像素驅動器、電連接到所述第二發光器件的第二像素驅動器和電連接到所述第三發光器件的第三像素驅動器，可以在所述像素限定膜中限定第一通孔、第二通孔和第三通孔，并且所述第一連接電極可以通過所述第一通孔電連接到所述第一像素驅動器，所述第二連接電極可以通過所述第二通孔電連接到所述第二像素驅動器，并且所述第三連接電極可以通過所述第三接觸孔電連接到所述第三像素驅動器。

30、所述第一發光器件的所述第一區域可以與所述第一通孔重疊，所述第二發光器件的所述第一區域可以與所述第二通孔重疊，并且所述第三發光器件的所述第一區域可以與所述第三通孔重疊。

31、所述第一發光器件的所述第一區域可以不與所述第一通孔重疊，所述第二發光器件的所述第一區域可以不與所述第二通孔重疊，并且所述第三發光器件的所述第一區域可以與所述第三通孔重疊。

32、所述第一發光器件的所述第一區域或所述第二發光器件的所述第一區域可以在所述第二方向上與所述第三發光器件的所述第一區域相鄰。

33、所述中間層的所述多個層可以包括設置在所述第一電極上的第一中間功能層、設置在所述第一中間功能層上的發光層和設置在所述發光層上的第二中間功能層，并且所述中間層的所述第一區域可以包括所述第一中間功能層和所述第二中間功能層，并且所述中間層的所述第二區域可以包括所述第一中間功能層、所述發光層和所述第二中間功能層。
