本技術涉及拆卸裝置，具體是一種多級給水泵葉輪拆卸裝置。

背景技術：

1、給水泵長時間高壓運行，各零部件之間磨損嚴重，需要拆卸后對零件進行維修或更換；葉輪采用烘裝工藝進行安裝，以往拆卸時需對葉輪烘烤至180攝氏度，使用撬棍將葉輪翹出；此種方式容易對葉輪造成損壞。

2、申請號為202020777742?.6的專利公開了一種多級離心泵葉輪拆解工裝，它包括固定架，固定架的中間部位通過鎖緊螺栓固定安裝有液壓缸，固定架上并位于液壓缸的兩側對稱安裝有拉桿，拉桿一端通過伸縮調節機構與固定架配合相連，拉桿的另一端通過螺紋配合安裝有拉鉤，拉鉤與定位塊相鉤掛配合，定位塊固定在待拆卸的離心泵的中段殼體的外側壁上；此拆解工裝能夠用于多級離心泵葉輪的拆卸，進而大大的提高了拆解效率，減少不必要的零件損壞。

3、申請號為202020777742?.6的專利方案的缺點在于：拉桿的長度一直保持很長，不可調短，且拉桿的外側套有調節套，增加了拆解工裝的重量。

技術實現思路

1、本實用新型的主要目的在于提供一種多級給水泵葉輪拆卸裝置，以解決上述現有技術中拆解工裝的重量較大的問題。

2、為了實現上述目的，本實用新型提供了一種多級給水泵葉輪拆卸裝置，包括兩個拉桿、套在拉桿后部的擋板、固定在拉桿上用于對擋板進行限位的阻擋件、千斤頂和固定在拉桿前端的拉爪，拉桿包括多個螺紋連接的拉桿段，拉爪用于卡在葉輪后側將葉輪向外拉出。

3、進一步的，拉桿段上設有供扳手插入的插槽。

4、進一步的，相鄰拉桿段之間通過連接端連接，連接端為螺紋桿或者螺紋套筒。

5、進一步的，阻擋件為與拉桿螺紋連接的螺栓。

6、進一步的，還包括限位繩，限位繩的中部連接有用于活動套接在水泵軸外側的套環，限位繩的兩端連接有固定套接在拉桿前部的固定環。

7、本實用新型拉桿的長度是逐漸增加，從而使拉桿在初始長度是比較小的，重量逐漸增加；且由于拉桿外不需要套接調節套，從而使拉桿在最長長度時的重量仍然保持比較輕；通過設置限位繩，能夠對拉桿的前部進行限位，防止在拉桿在工作狀態時，前部向兩側張開。

技術特征：

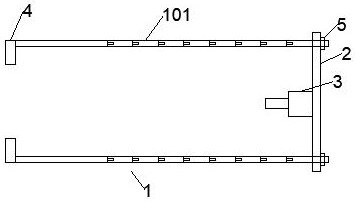

1.一種多級給水泵葉輪拆卸裝置，包括兩個拉桿（1）、套在拉桿（1）后部的擋板（2）、固定在拉桿（1）上用于對擋板（2）進行限位的阻擋件（5）、千斤頂（3）和固定在拉桿（1）前端的拉爪（4），其特征在于，所述拉桿（1）包括多個螺紋連接的拉桿段（101），所述拉爪（4）用于卡在葉輪（6）后側將葉輪（6）向外拉出。

2.如權利要求1所述的多級給水泵葉輪拆卸裝置，其特征在于，所述拉桿段（101）上設有供扳手插入的插槽（1011）。

3.如權利要求1所述的多級給水泵葉輪拆卸裝置，其特征在于，相鄰拉桿段（101）之間通過連接端（1012）連接，所述連接端（1012）為螺紋桿或者螺紋套筒。

4.如權利要求1所述的多級給水泵葉輪拆卸裝置，其特征在于，所述阻擋件（5）為與拉桿（1）螺紋連接的螺栓。

5.如權利要求1所述的多級給水泵葉輪拆卸裝置，其特征在于，還包括限位繩（7），所述限位繩（7）的中部連接有用于活動套接在水泵軸（8）外側的套環（701），所述限位繩（7）的兩端連接有固定套接在拉桿（1）前部的固定環（702）。

技術總結
本技術涉及拆卸裝置技術領域，具體是一種多級給水泵葉輪拆卸裝置，包括兩個拉桿、套在拉桿后部的擋板、固定在拉桿上用于對擋板進行限位的阻擋件、千斤頂和固定在拉桿前端的拉爪，拉桿包括多個螺紋連接的拉桿段，拉爪用于卡在葉輪后側將葉輪向外拉出；本技術拉桿的長度是逐漸增加，從而使拉桿在初始長度是比較小的，重量逐漸增加；且由于拉桿外不需要套接調節套，從而使拉桿在最長長度時的重量仍然保持比較輕。
