本發明涉及照明控制，尤其涉及一種照明系統控制結構。

背景技術：

1、家用電路控制箱是家庭電器設備的控制中心，具有保護電路和電器設備安全的功能，家用電路控制箱的主要功能是保護家庭電路的安全。當電路中出現過載、短路等異常情況時，控制箱中的斷路器或漏電保護器會自動切斷電源，防止電器設備受損或引發火災等安全事故。

2、控制箱還能方便地對各個電器設備進行開關控制，實現電能的合理分配和使用。部分高端的家庭電路控制箱配備顯示屏，用于顯示設備的運行狀態、故障信息等，用戶可以根據顯示屏上的提示進行操作。同時，控制箱還提供反饋接口，可以通過外部顯示設備或報警裝置來觀察設備的運行情況。

3、在室內裝飾裝修工程應用中，定制木作及墻、頂、地面各照明回路之間沒有統一規劃，有些使用開關進行控制，有些使用觸摸按鈕進行控制，有些使用感應器進行控制，在照明線路控制方式上不統一，使用上的不便利性導致部分照明設備使用率不高。另外，在裝修施工中，控制箱通常優先安裝布置，隨著施工的進行，表面或者內部會滲入較多灰塵，后期清理維護較為不便。

技術實現思路

1、針對現有技術中的缺陷，本發明提供一種照明系統控制結構，包括箱體，箱體的前端固定安裝有蓋框，箱體的兩側表面后邊分別固定連接有后端板，后端板的一側滑動連接有側板，側板與箱體之間沿前后方向上滑動連接有移動板，移動板的前表面轉動連接有蓋板，兩側蓋板相靠近的邊沿分別滑動插裝有閘板，側板靠近箱體的一面設置有加厚部，加厚部的前端設置有斜導面，箱體的內側固定安裝有燈光驅動、智能控制器、空氣開關與線路分路器，燈光驅動的數量設置為若干個，空氣開關與智能控制器電性連接，智能控制器分別與線路分路器以及燈光驅動電性連接；

2、所述側板轉動九十度后，向后移動推動所述側板朝向遠離所述箱體的一側移動。

3、優選的，所述后端板的一側表面開設有若干個滑孔，所述側板的一側表面后邊固定連接有插柱，插柱的一端插入滑孔內側并固定連接有防脫柱，防脫柱與滑孔的內壁滑動配合。

4、優選的，所述移動板的前表面上下邊分別固定連接有連接座，所述蓋板的后表面一側固定連接有轉動塊，轉動塊的上下端面分別固定連接有連接軸，連接軸轉動貫穿連接座的表面。

5、優選的，兩側所述閘板相靠近的一邊分別固定連接有加厚邊，兩側加厚邊相靠近的一面分別固定嵌裝有若干個磁鐵塊，兩側閘板相遠離的一邊分別固定連接有滑動塊，滑動塊滑動卡入所述蓋板的內側。

6、優選的，所述箱體的兩側表面分別固定連接有導條，所述后端板的前表面與導條的后端固定連接，所述移動板的側邊滑動卡裝在導條的表面。

7、優選的，所述蓋框的一側表面上下端處分別固定連接有固定板，固定板的內側通過復位機構連接有擋板，固定板的前邊設置有彎折邊。

8、優選的，所述復位機構包括固定連接在所述擋板后邊處的簧片，簧片的后端固定連接在所述固定板的側表面。

9、優選的，所述蓋框的前表面轉動嵌裝有箱門，箱門的外表面固定嵌裝有玻璃板。

10、本發明的有益效果體現在：

11、1、本發明在墻面開槽后，將整體卡入，在后續裝修施工中，由于閘板與蓋板的存在，起到了阻擋灰塵的作用，防止灰塵到達箱體的內側或者箱門的表面，在裝修完工后，分別向前轉動兩個蓋板，使得蓋板轉動九十度后，將蓋板后移，移動板后移，推擠斜導面，使得兩側的側板分別朝向遠離箱體的方向移動，即使得側板撐緊在墻體開槽處的內壁，以保障整個控制箱的穩定安裝，因此，具備防塵效果，且防塵部分結構可以協助后期加固，功能全面，安裝加固便捷。

12、2、本發明后期加固時，在兩側的側板轉動九十度后，由于簧片的彈力作用，使得收于固定板一側的擋板朝向前方移動，由于彎折邊的存在，阻擋了擋板的移動，使得擋板可以保持水平，以封蓋住蓋板的一側，確保整體美觀度，也防止了發生日常使用后藏灰的問題，再之后，使用者后移閘板，使得閘板藏在蓋板的內側，僅剩加厚邊位于外部，此時，整體觀感而言，并不存在伸出箱門前表面過多的部分，確保了美觀度。

13、3、本發明通過設置的燈光驅動、智能控制器、空氣開關與線路分路器，可以配合將全屋照明燈具電源歸納至控制箱內，通過語音和遙控控制燈光開閉，每個空間、居室僅需要安裝一個語音遙控控制器即可，各空間不再需要傳統的按壓式開關面板，對于室內美觀度和智能體驗有極大提升。

技術特征：

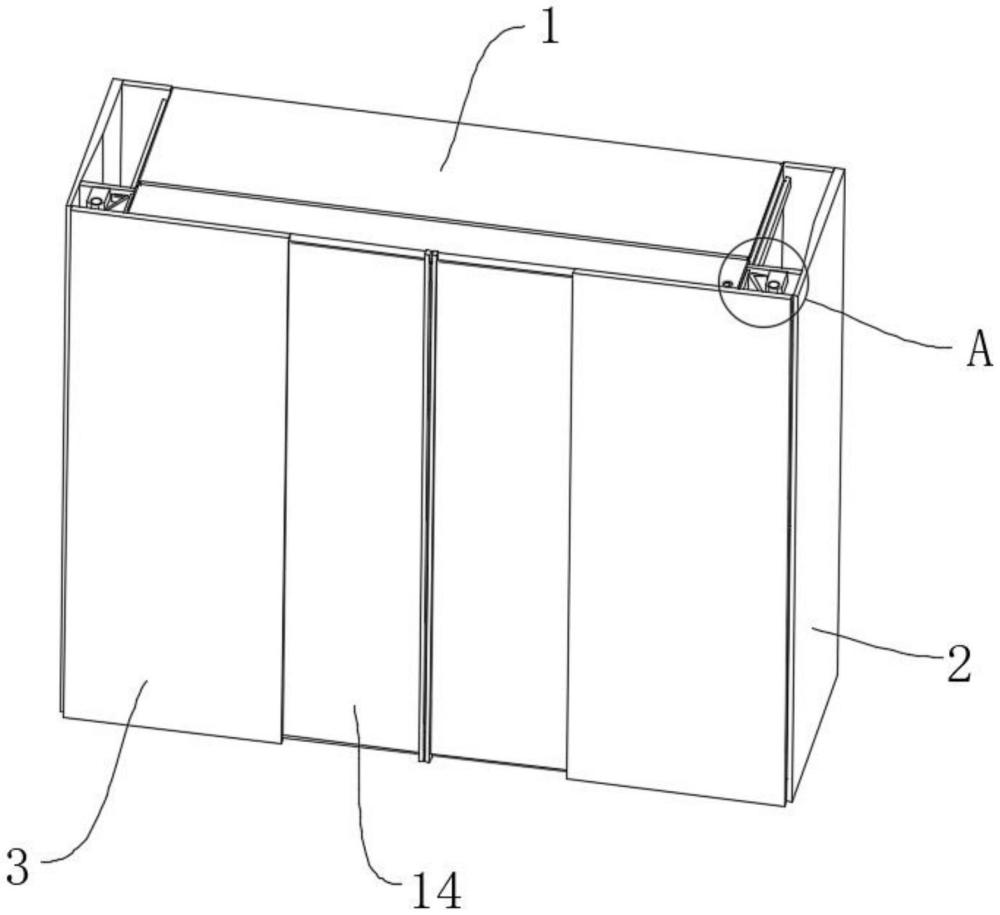

1.一種照明系統控制結構，包括箱體(1)，其特征在于：箱體(1)的前端固定安裝有蓋框(24)，箱體(1)的兩側表面后邊分別固定連接有后端板(18)，后端板(18)的一側滑動連接有側板(2)，側板(2)與箱體(1)之間沿前后方向上滑動連接有移動板(7)，移動板(7)的前表面轉動連接有蓋板(3)，兩側蓋板(3)相靠近的邊沿分別滑動插裝有閘板(14)，側板(2)靠近箱體(1)的一面設置有加厚部(23)，加厚部(23)的前端設置有斜導面(22)，箱體(1)的內側固定安裝有燈光驅動(27)、智能控制器(28)、空氣開關(29)與線路分路器(30)，燈光驅動(27)的數量設置為若干個，空氣開關(29)與智能控制器(28)電性連接，智能控制器(28)分別與線路分路器(30)以及燈光驅動(27)電性連接；

2.根據權利要求1所述的一種照明系統控制結構，其特征在于：所述后端板(18)的一側表面開設有若干個滑孔(19)，所述側板(2)的一側表面后邊固定連接有插柱(20)，插柱(20)的一端插入滑孔(19)內側并固定連接有防脫柱(21)，防脫柱(21)與滑孔(19)的內壁滑動配合。

3.根據權利要求1所述的一種照明系統控制結構，其特征在于：所述移動板(7)的前表面上下邊分別固定連接有連接座(5)，所述蓋板(3)的后表面一側固定連接有轉動塊(4)，轉動塊(4)的上下端面分別固定連接有連接軸(6)，連接軸(6)轉動貫穿連接座(5)的表面。

4.根據權利要求1所述的一種照明系統控制結構，其特征在于：兩側所述閘板(14)相靠近的一邊分別固定連接有加厚邊(15)，兩側加厚邊(15)相靠近的一面分別固定嵌裝有若干個磁鐵塊(16)，兩側閘板(14)相遠離的一邊分別固定連接有滑動塊(17)，滑動塊(17)滑動卡入所述蓋板(3)的內側。

5.根據權利要求1所述的一種照明系統控制結構，其特征在于：所述箱體(1)的兩側表面分別固定連接有導條(8)，所述后端板(18)的前表面與導條(8)的后端固定連接，所述移動板(7)的側邊滑動卡裝在導條(8)的表面。

6.根據權利要求1所述的一種照明系統控制結構，其特征在于：所述蓋框(24)的一側表面上下端處分別固定連接有固定板(9)，固定板(9)的內側通過復位機構連接有擋板(12)，固定板(9)的前邊設置有彎折邊(11)。

7.根據權利要求6所述的一種照明系統控制結構，其特征在于：所述復位機構包括固定連接在所述擋板(12)后邊處的簧片(10)，簧片(10)的后端固定連接在所述固定板(10)的側表面。

8.根據權利要求1所述的一種照明系統控制結構，其特征在于：所述蓋框(24)的前表面轉動嵌裝有箱門(25)，箱門(25)的外表面固定嵌裝有玻璃板。

技術總結
本發明涉及照明控制技術領域，尤其涉及一種照明系統控制結構，包括箱體，箱體的前端固定安裝有蓋框，箱體的兩側表面后邊分別固定連接有后端板，后端板的一側滑動連接有側板，側板與箱體之間沿前后方向上滑動連接有移動板，移動板的前表面轉動連接有蓋板，兩側蓋板相靠近的邊沿分別滑動插裝有閘板，側板靠近箱體的一面設置有加厚部，加厚部的前端設置有斜導面，箱體的內側固定安裝有燈光驅動、智能控制器、空氣開關與線路分路器，本發明具備防塵效果，且防塵部分結構可以協助后期加固，功能全面，安裝加固便捷，整體美觀，并不存在伸出箱門前表面過多的部分，各空間不再需要傳統的按壓式開關面板，對于室內美觀度和智能體驗有極大提升。

技術研發人員：閆生昌,閆生春,吳晨瑞,楊多,馬海波
受保護的技術使用者：寧夏昌禾同盛科技有限公司
技術研發日：
技術公布日：2025/4/24
