本發明涉及數據處理，具體涉及一種數字信號的傳輸系統及其方法。

背景技術：

1、農業生產和植物生長狀態監測過程中需要監測和記錄大量信息，監測各種監測項目的傳感器通過將采集的模擬信號進行模數變換后獲得大量數字信號，而將農業數據進行匯總存儲對分析作物狀態和環境具有極大的幫助；數字信號的傳輸是現代通信系統中的關鍵環節，涉及將信息從發送端傳遞到接收端的過程。由于農業管理系統的實際傳輸介質的帶寬有限，因此需要將采集的數據進行壓縮后傳輸，從而提高傳輸效率并節約存儲空間。

2、對農業數據使用基于編碼字典的壓縮算法為最通用的壓縮方式之一，例如lz77算法通過構建遍歷窗口對數據進行遍歷構建編碼字典，使用編碼字典中由偏移值、匹配長度、待編碼區第一個等待編碼的字符構成的三元組表示被壓縮的字符；然而在農業生產管理的過程中，隨著植株生長階段的變化導致在不同的植株生長階段獲取的農業數據存在階段性差異，進而在對農業數據使用編碼字典進行壓縮時，導致基于初始植株生長階段所構建的壓縮字典對于后期植株生長階段的數據不再適用，因此需要添加更多的三元組到字典中造成編碼字典的臃腫，并且基于初始植株生長階段所構建的壓縮字典在后期植株生長階段不一定會被使用到，但在編碼時仍舊會被遍歷，從而導致壓縮和解壓縮時編碼字典中的三元組的查詢效率降低。

技術實現思路

1、本發明提供一種數字信號的傳輸系統及其方法，以解決現有的問題。

2、本發明的一種數字信號的傳輸系統及其方法采用如下技術方案：

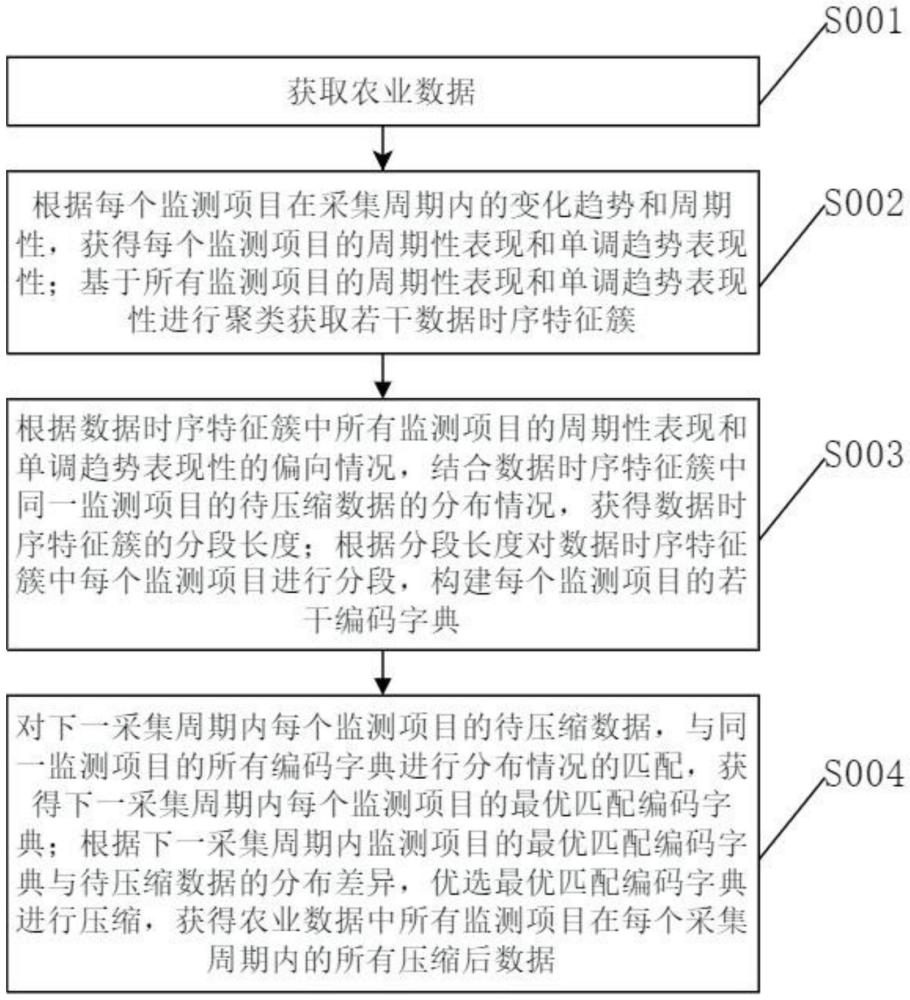

3、本發明一個實施例提供了一種數字信號的傳輸系統及其方法，該方法包括以下步驟：

4、獲取農業數據，所述農業數據包括若干監測項目的在采集周期內所有待壓縮數據；

5、根據每個監測項目在采集周期內的變化趨勢和周期性，獲得每個監測項目的周期性表現和單調趨勢表現性；

6、基于所有監測項目的周期性表現和單調趨勢表現性進行聚類獲取若干數據時序特征簇；

7、根據數據時序特征簇中所有監測項目的周期性表現和單調趨勢表現性的偏向情況，獲得數據時序特征簇的階段容錯權重；

8、以數據時序特征簇的階段容錯權重作為權重，結合數據時序特征簇中同一監測項目的待壓縮數據的分布情況，獲得數據時序特征簇的分段長度；

9、根據分段長度對數據時序特征簇中每個監測項目進行分段，構建每個監測項目的若干編碼字典；

10、對下一采集周期內每個監測項目的待壓縮數據，與同一監測項目的所有編碼字典進行分布情況的匹配，獲得下一采集周期內每個監測項目的最優匹配編碼字典；

11、根據下一采集周期內監測項目的最優匹配編碼字典與待壓縮數據的分布差異，優選最優匹配編碼字典進行壓縮，獲得農業數據中所有監測項目在每個采集周期內的所有壓縮后數據，傳輸壓縮后數據應用于農業管理。

12、優選的，所述監測項目的周期性表現和單調趨勢表現性的具體獲取步驟為：

13、對于第一個采集周期內的第i個監測項目，將第i個監測項目在第一個采集周期內的所有待壓縮數據輸入到mann-kendall趨勢檢驗模型中，將獲得第i個監測項目的標準正態分布統計量記為第i個監測項目的單調趨勢表現性；

14、構建第一個采集周期內的第i個監測項目的所有待壓縮數據的頻譜圖，根據第一個采集周期內的第i個監測項目的頻譜圖中，所有頻率的振幅經過極大極小歸一化后的歸一化振幅，進行降序排列獲得第i個監測項目的振幅降序序列；

15、第一個采集周期內的第i個監測項目的周期表現性fi的計算方法為：

16、

17、其中，ni為第i個監測項目的周期匹配集合中頻率的個數，ni為第i個監測項目的所有頻率中，除第i個監測項目的周期匹配集合中包含的頻率外，其他頻率的振幅的累加和，n'i為第i個監測項目的周期匹配集合中所有頻率的振幅的累加和，ε表示預設超參數。

18、優選的，所述周期匹配集合的具體獲取方式為：

19、第一個采集周期內第i個監測項目的周期匹配集合的獲取方式為：

20、mi＝filter{mi,k,mi,k-mi,k+1≥t}

21、其中，mi為第i個監測項目的周期匹配集合，mi,k為第i個監測項目的振幅降序序列中第k個頻率的歸一化振幅，mi,k+1為第i個監測項目的振幅降序序列中第k個頻率的歸一化振幅，t為預設閾值；filter{}函數為條件選取函數。

22、優選的，所述階段容錯權重的具體獲取方式為：

23、將第j個數據時序特征簇中第i'個監測項目的單調趨勢表現性記為s'j,i'，第j個數據時序特征簇的階段容錯權重ωj的計算方法為：

24、

25、其中，f'j,i'為第j個數據時序特征簇中第i'個監測項目的周期表現性，為第j個數據時序特征簇中所有監測項目的周期表現性的均值，max{}表示取最大值函數，min{}表示取最小值函數。

26、優選的，所述數據時序特征簇的分段長度的獲取步驟包括：

27、將第j個數據時序特征簇的第i'個監測項目中第1個待壓縮數據記為第i'個監測項目的第一個階段的分段起始數據；

28、對于第j個數據時序特征簇的第i'個監測項目中第a個待壓縮數據，預設階段劃分閾值，當?shù)趈個數據時序特征簇的第i'個監測項目中第a個待壓縮數據的階段結束評估系數小于階段劃分閾值時，構建第a+1個待壓縮數據的局部范圍，并計算第a+1個待壓縮數據的階段結束評估系數；

29、以此類推，直至存在一個常數c，使得第a+c個待壓縮數據的階段結束評估系數大于階段劃分閾值，將第i'個監測項目的第一個階段的分段起始數據到第a+c個待壓縮數據之間的數據間隔記為第j個數據時序特征簇中第i'個監測項目的第一個階段的階段長度；

30、將第j個數據時序特征簇的所有監測項目所有階段的階段長度中，最大的階段長度記為第j個數據時序特征簇的分段長度。

31、優選的，所述階段結束評估系數的具體獲取方式為：

32、第j個數據時序特征簇的第i'個監測項目中第a個待壓縮數據的階段結束評估系數gj,i',a的計算方法為：

33、gj,i',a＝sigmoid{(1-ωj)*|mj,i'-m'j,i'|}

34、其中，ωj為第j個數據時序特征簇的階段容錯權重，mj,i'為第j個數據時序特征簇的第i'個監測項目中第a個待壓縮數據的局部范圍內所有待壓縮數據的均值，m'j,i'為第j個數據時序特征簇中第i'個監測項目中，從第i'個監測項目的第一個階段的分段起始數據到第a個待壓縮數據的前一個待壓縮數據的均值，||表示取絕對值函數，sigmoid{?}表示sigmoid函數。

35、優選的，所述局部范圍的具體獲取方式為：

36、以第j個數據時序特征簇的第i'個監測項目中第a個待壓縮數據局部范圍的起點，以預設局部范圍長度按時序向第a個待壓縮數據之后選取獲得第a個待壓縮數據的局部范圍。

37、優選的，所述監測項目的最優匹配編碼字典包括：

38、對于第k個監測項目，以第k個監測項目的每個編碼字典中所有數據的均值作為錨點，以所有數據的峰度作為聚集分布系數，以所有數據的方差作為次要分布系數；

39、以第k個監測項目的所有編碼字典的錨點、聚集分布系數和次要分布系數分別作為x軸，y軸和z軸，構建匹配空間獲得每個編碼字典的匹配空間點；

40、對于第k個監測項目在下一采集周期內的待壓縮數據，根據所在數據時序特征簇的階段長度進行劃分，獲得第k個監測項目在下一采集周期內的若干待壓縮數據分段，分別計算第k個監測項目在下一采集周期內的每個待壓縮數據分段的錨點、聚集分布系數和次要分布系數獲得待匹配空間點，映射到匹配空間后選取與待匹配空間點最近的匹配空間點對應的編碼字典，作為第k個監測項目在下一采集周期內的每個待壓縮數據分段的最優匹配編碼字典。

41、優選的，所述壓縮后數據的具體獲取方式為：

42、預設偏離閾值，對于第k個監測項目在下一采集周期內的第p個待壓縮數據分段，當?shù)趐個待壓縮數據分段的待匹配空間點與最優匹配編碼字典的匹配空間點，在匹配空間中的歐氏距離的歸一化值小于等于預設偏離閾值時，使用第p個待壓縮數據分段的最優匹配編碼字典對第p個待壓縮數據分段進行編碼壓縮獲得壓縮后數據；

43、當?shù)趐個待壓縮數據分段的待匹配空間點與最優匹配編碼字典的匹配空間點，在匹配空間中的歐氏距離的歸一化值大于預設偏離閾值時，對第p個待壓縮數據分段構建新的編碼字典進行壓縮獲得第p個待壓縮數據分段的壓縮后數據。

44、本發明還提出了一種數字信號的傳輸系統，該系統包括存儲器、處理器以及存儲在所述存儲器中并在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現上述方法的步驟。

45、本發明的技術方案的有益效果是：本發明通過根據農業數據的每個監測項目在采集周期內的變化趨勢和周期性，獲得每個監測項目的周期性表現和單調趨勢表現性后進行聚類獲取若干數據時序特征簇，達到對不同監測項目的根據周期性和變化幅度將存在關系的監測項目聚為一類，使得同階段的監測項目之間的數據存在關聯，避免一個階段的監測項目的數據由于誤差等原因被分為多個不同的階段；根據數據時序特征簇中所有監測項目的周期性表現和單調趨勢表現性的偏向情況，結合數據時序特征簇中同一監測項目的待壓縮數據的分布情況，獲得數據時序特征簇的分段長度，避免了周期性數據的波動對待壓縮數據階段的劃分影響，還達到對同一數據時序特征簇內監測項目統一劃分階段的目的，降低編碼字典的數量和編碼復雜度；根據分段長度對數據時序特征簇中每個監測項目進行分段，構建每個監測項目的若干編碼字典，對下一采集周期內每個監測項目的待壓縮數據，與同一監測項目的所有編碼字典進行分布情況的匹配，獲得下一采集周期內每個監測項目的最優匹配編碼字典，實現基于采集的數據和已有的編碼字典進行匹配最優編碼字典，將已有的編碼字典作為先驗編碼字典降低字典構建的復雜度；根據下一采集周期內監測項目的最優匹配編碼字典與待壓縮數據的分布差異，優選最優匹配編碼字典進行壓縮，獲得農業數據中所有監測項目在每個采集周期內的所有壓縮后數據，實現通過判斷匹配的編碼字典與實際采集的數據的差異，選擇是否使用最優匹配編碼字典，降低了不合適的編碼字典進行編碼滿足不了先驗提供參考的作用，最終實現在使用編碼字典進行數據壓縮后傳輸時提高壓縮效率的目的。
