實施例涉及顯示裝置和制造該顯示裝置的方法。

背景技術：

1、隨著以信息為導向的社會的發展，對顯示裝置的各種需求正在不斷增加。例如，顯示裝置正在被諸如智能電話、數碼相機、膝上型計算機、導航裝置和智能電視的各種電子裝置使用。顯示裝置可以是諸如液晶顯示裝置、場發射顯示裝置和有機發光顯示裝置的平板顯示裝置。在這種平板顯示裝置當中，發光顯示裝置包括靠自身發光的發光元件，以便顯示面板的像素中的每一個可以自行發光。相應地，發光顯示裝置可以在沒有將光供應到顯示面板的背光單元的情況下顯示圖像。

2、近來，隨著各種電子裝置已經發展，對高開口率和高分辨率顯示裝置的需求正在增加。由于具有高開口率和高分辨率的顯示裝置需要高像素密度，因此可能需要用于實現它的顯示裝置以及用于制造這種顯示裝置的方法。

技術實現思路

1、實施例提供具有高開口率和高分辨率的顯示裝置以及制造該顯示裝置的方法。

2、應當注意，本公開的目的不限于上述目的；并且從以下描述中，本公開的其他目的對于本領域技術人員將是顯而易見的。

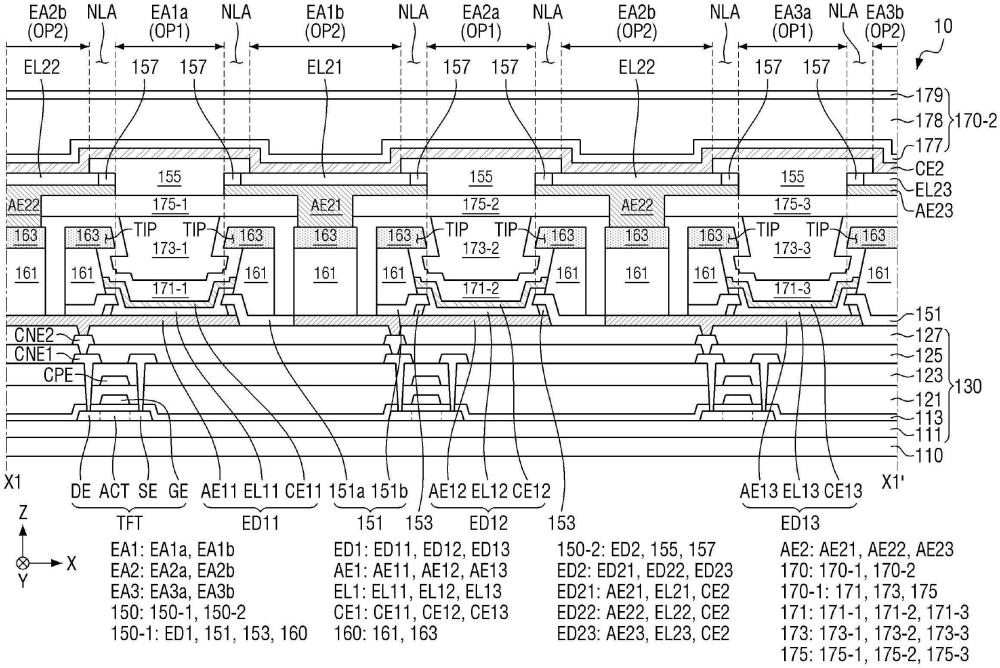

3、顯示裝置的實施例可以包括：基板，包括：發射區域，包括第一發射部分和第二發射部分；以及非發射區域，設置在第一發射部分與第二發射部分之間；第一發光構件，包括設置在基板的第一發射部分上的第一顯示元件；第一薄膜封裝層，設置在第一發光構件上；以及第二發光構件，設置在第一薄膜封裝層上并且包括與第二發射部分重疊的第二顯示元件，其中，第一發光構件進一步包括：第一像素限定層，限定第一開口；以及堤擋構件，設置在第一像素限定層上并且包括第一堤擋層和第二堤擋層，其中，第二顯示元件在垂直于基板的上表面的方向上與第一像素限定層和堤擋構件重疊，并且其中，第二顯示元件可以在朝向基板的方向上與第二堤擋層接觸。

4、第一顯示元件可以包括：第一電極；第一顯示發射層，設置在第一電極上；以及第二電極，設置在第一顯示發射層上，其中，第一顯示發射層和第二電極與第一堤擋層的面對第一發射部分的側表面接觸，并且其中，第二電極可以電連接到第一堤擋層。

5、第二堤擋層可以包括從第一堤擋層的側表面朝向第一發射部分突出的尖端部分，并且其中，第一堤擋層的側表面和第二堤擋層的尖端部分形成底切部分。

6、第一圖案層可以在非發射區域中在垂直于基板的上表面的方向上設置在第一電極與第一像素限定層之間，并且其中，第一圖案層可以與第一顯示發射層接觸。

7、第一開口可以限定第一發射部分。

8、第一薄膜封裝層可以包括：第一封裝層，與第一顯示元件和堤擋構件接觸；第二封裝層，包括有機材料并且設置在第一封裝層上；以及第三封裝層，包括無機材料并且設置在第二封裝層上，并且其中，第二封裝層可以在第一發射部分中被第一封裝層和第三封裝層完全包圍。

9、第二封裝層可以不與第二發射部分重疊。

10、第二發光構件可以進一步包括與第一發射部分重疊并且限定第二開口的第二像素限定層，并且其中，第二像素限定層可以在垂直于基板的上表面的方向上與第一顯示元件重疊。

11、第二顯示元件可以包括：第三電極；第二顯示發射層，設置在第三電極上；以及公共電極，設置在第二顯示發射層和第二像素限定層上。

12、第三電極可以在朝向基板的方向上與第二堤擋層接觸，并且其中，第三電極可以電連接到第二堤擋層、第一堤擋層和第一電極。

13、第二圖案層可以在非發射區域中在垂直于基板的上表面的方向上設置在第三電極與第二像素限定層之間，并且其中，第二圖案層可以與第二顯示發射層接觸。

14、第二開口可以限定第二發射部分。

15、在平面圖中，第一像素限定層可以具有完全包圍第一發射部分的網格圖案，并且其中，在平面圖中，第二像素限定層可以具有完全包圍第二發射部分的網格圖案。

16、在平面圖中，發射區域可以大于非發射區域。

17、顯示裝置的實施例可以包括：基板，包括：包括第一發射部分和第二發射部分的第一發射區域以及與第二發射部分間隔開的第二發射區域，第一發射部分設置在第二發射區域與第二發射部分之間；第一發光構件，設置在基板上，并且包括：第一發光元件，與第一發射部分重疊；第二發光元件，與第二發射區域重疊；以及堤擋構件，與第二發射部分重疊；第一封裝層，設置在第一發光構件上；以及第二發光構件，設置在第一封裝層上并且包括與第二發射部分重疊的第三發光元件，其中，堤擋構件包括：第一部分，與第一發光元件接觸；第二部分，與第三發光元件接觸；以及第三部分，與第二發光元件接觸，并且其中，第一部分、第二部分和第三部分彼此間隔開，第一封裝層設置在第一部分、第二部分和第三部分之間。

18、第一封裝層可以包括：第一無機層，包圍第一部分；以及第二無機層，包圍第三部分，并且其中，第一無機層和第二無機層可以在平行于基板的上表面的方向上彼此間隔開，第二部分設置在第一無機層與第二無機層之間。

19、第一發光構件可以進一步包括設置在基板與堤擋構件之間的第一像素限定層，其中，第一像素限定層包括：第一子部分，與第一部分接觸；以及第二子部分，與第三部分接觸，并且其中，第一子部分和第二子部分可以彼此間隔開，第二部分設置在第一子部分與第二子部分之間。

20、第二發光元件可以包括陽極電極，并且其中，第二部分可以在朝向基板的方向上與陽極電極接觸。

21、制造顯示裝置的方法的實施例可以包括：制備基板，該基板包括：發射區域，包括第一發射部分和第二發射部分；以及非發射區域，設置在第一發射部分與第二發射部分之間；形成設置在基板的第一發射部分上的第一電極和設置在第一電極上的第一犧牲層，并且形成覆蓋第一犧牲層并暴露第一電極的一部分的第一像素限定材料層；形成覆蓋第一電極和第一像素限定材料層的第一堤擋材料層以及設置在第一堤擋材料層上的第二堤擋材料層，并且然后通過蝕刻工藝去除第一堤擋材料層的一部分、第二堤擋材料層的一部分和第一像素限定材料層的一部分，以形成與第一電極重疊并且彼此間隔開的第一孔和第二孔；通過蝕刻工藝部分地蝕刻第一孔的內部，以形成第一堤擋層和具有從第一堤擋層朝向第一發射部分突出的尖端部分的第二堤擋層，并且形成限定第一開口的第一像素限定層；形成設置在第一電極上的第一顯示發射層和第二電極，使得第一顯示發射層和第二電極可以在第一發射部分中與第一堤擋層的側表面接觸，并且形成覆蓋第二電極、第一堤擋層和第二堤擋層的第一薄膜封裝層；通過蝕刻工藝在第二發射部分中去除第一薄膜封裝層的一部分，以暴露第二堤擋層的在第二發射部分中的部分；在第二發射部分中，形成設置在第二堤擋層和第一薄膜封裝層上的第三電極以及設置在第三電極上的第二犧牲層，并且形成覆蓋第二犧牲層的一部分、與第一發射部分重疊并限定第二開口的第二像素限定層；使用第二像素限定層作為掩模，通過蝕刻工藝去除設置在第三電極上的第二犧牲層，形成設置在第三電極上的第二顯示發射層，并且然后形成完全覆蓋第二顯示發射層和第二像素限定層的公共電極；以及形成設置在公共電極上的第二薄膜封裝層，其中，第三電極的形成可以包括設置第三電極以接觸第二堤擋層。

22、第一像素限定層可以在垂直于基板的上表面的方向上與第二顯示發射層重疊，并且第二像素限定層在垂直于基板的上表面的方向上與第一顯示發射層重疊。

23、根據實施例的顯示裝置可以包括垂直堆疊的第一發光構件和第二發光構件。包括在第一發光構件中的第一像素限定層可以限定第一開口，并且包括在第二發光構件中的第二像素限定層可以限定第二開口。從第一開口發射的光和從第二開口發射的光可以具有相同的顏色。

24、可以設計根據實施例的顯示裝置，使得第一開口和第二開口在垂直于基板的上表面的方向上不彼此重疊，以便可以在減小非發射區域的同時擴大發射區域。以這種方式，根據實施例的顯示裝置可以具有高開口率和高分辨率。

25、應當注意，本公開的效果不限于上述效果，并且從以下描述中，本公開的其他效果對于本領域技術人員將是顯而易見的。
