本申請涉及顯示，尤其涉及一種顯示面板和顯示裝置。

背景技術：

1、oled(organic?light-emitting?diode，有機發光二極管)是由多層有機層和兩側電極構成的三明治結構的主動發光器件。目前，基于amoled(active-matrix?organiclight-emitting?diode，有源矩陣有機發光二極體)的顯示面板的市場規模不斷提升，并從智能手機領域向平板、筆電、車載等中尺寸顯示面板領域不斷拓展。傳統顯示面板制備過程中，通常通過精細金屬掩模版實現發光像素圖形化。fmm技術成熟、量產經驗豐富。但是，fmm技術同時又具有精度有限、開發成本高、開發周期長等問題。無精細金屬掩模技術消除了傳統oled工藝對顯示屏尺寸、分辨率及其他屏體性能的限制，具有高性能、全域尺寸、敏捷交付的優勢。專利cn118251982a、cn116648095a、cn117062489a、cn118742138a、cn118678783a、cn118660598a、cn118675450a、cn118824188a、cn118781966a記載了無精細金屬掩模技術的相關內容，以供參考。

2、但是，現有的顯示產品中容易受到靜電影響，造成產品不良。

技術實現思路

1、有鑒于此，本申請的目的在于提出一種有助于改善靜電問題的顯示面板和顯示裝置。

2、基于上述目的，本申請?zhí)峁┝艘环N顯示面板，所述顯示面板具有顯示區和至少部分圍繞所述顯示區的非顯示區，所述顯示區包括多個子區域；所述顯示面板包括：

3、基板；

4、多個隔離結構，設置于所述基板的一側，且位于對應的所述子區域；所述隔離結構圍合形成用于容納至少部分發光器件的隔離開口；

5、其中，相鄰所述子區域中的所述隔離結構之間至少部分間隔設置。

6、在其中一種實施方式中，所述顯示面板還包括：

7、導電層，相鄰所述子區域中的所述隔離結構之間通過所述導電層電性連接。

8、在其中一種實施方式中，所述導電層與所述隔離結構異層設置，且通過過孔連接；

9、優選地，所述發光器件包括在所述基板上朝遠離所述基板的方向依次層疊設置的第一電極、發光功能層和第二電極，所述導電層在所述基板上的正投影與所述第一電極在所述基板上的正投影間隔設置。

10、優選地，位于所述間隙兩側的所述隔離結構在所述基板上的正投影與所述導電層在所述基板上的正投影至少部分交疊。

11、在其中一種實施方式中，所述顯示面板還包括：

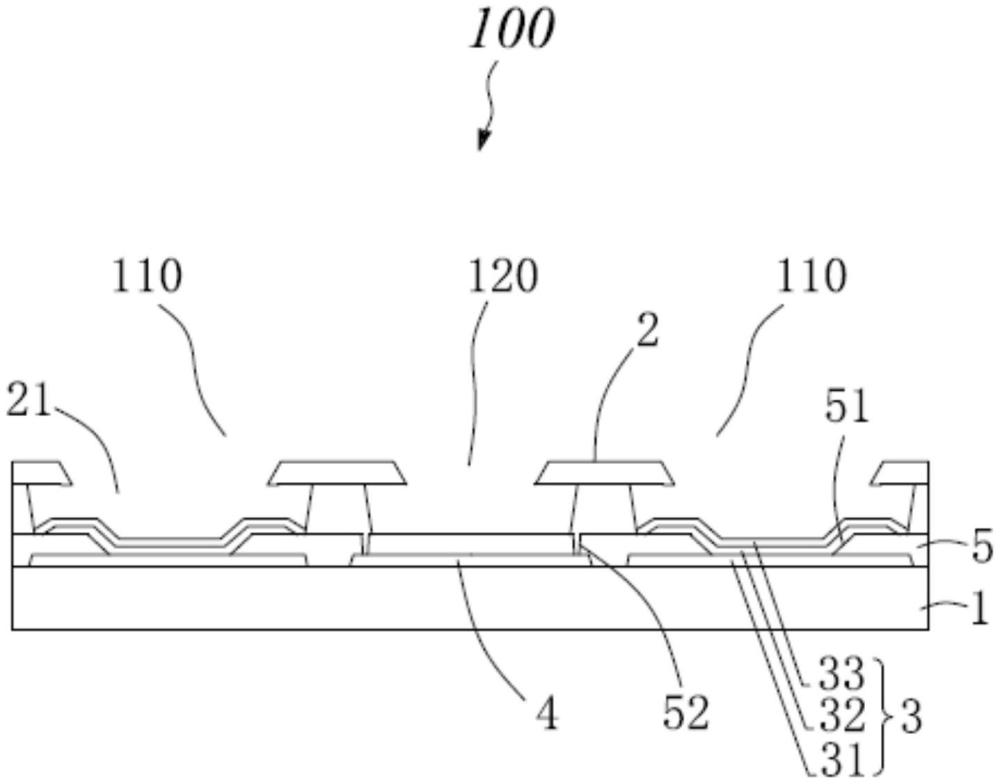

12、像素定義層，設置于所述隔離結構靠近所述基板的一側，所述像素定義層限定出與所述隔離開口對應的像素開口，所述發光器件至少部分位于所述像素開口中；所述導電層設置于所述基板與所述像素定義層之間；

13、優選地，所述導電層在所述基板上的正投影位于所述像素定義層在所述基板上的正投影之內。

14、在其中一種實施方式中，所述像素定義層包括所述過孔，所述隔離結構通過所述過孔與所述導電層電性連接；

15、優選地，所述過孔在所述基板上的正投影位于所述隔離結構在所述基板上的正投影之內；

16、優選地，所述過孔的深度等于所述像素開口的深度。

17、在其中一種實施方式中，多個所述子區域在所述顯示區矩陣排布；

18、優選地，所述子區域中設置有多個所述發光器件。

19、在其中一種實施方式中，所述顯示面板還包括：

20、第一電源線，與所述第一電極電性連接，且至少位于所述非顯示區；

21、第二電源線，與所述隔離結構和/或所述導電層電性連接，且至少位于所述非顯示區。

22、在其中一種實施方式中，所述隔離結構包括第一支撐部和冠部，所述冠部設置于所述第一支撐部遠離所述基板的一側；

23、優選地，所述導電層與所述第一支撐部電性連接；

24、優選地，所述第一支撐部靠近所述冠部的一端在所述基板上的正投影位于所述冠部在所述基板上的正投影之內；

25、優選地，所述第一支撐部的材料包括鋁；

26、優選地，所述冠部的材料包括鈦。

27、在其中一種實施方式中，所述隔離結構還包括第二支撐部，所述第二支撐部設置于所述第一支撐部靠近所述基板的一側；

28、優選地，所述導電層與所述第二支撐部電性連接；

29、優選地，所述第二支撐部的材料包括鉬。

30、在其中一種實施方式中，所述顯示面板還包括：

31、第一封裝層，所述第一封裝層覆蓋所述發光器件遠離所述基板一側表面并至少覆蓋所述隔離開口的側壁；

32、第二封裝層，所述第二封裝層位于所述第一封裝層遠離所述基板的一側，相鄰所述子區域中的所述隔離結構之間形成間隙，所述第二封裝層填充所述間隙；

33、優選地，所述第二封裝層為有機層；

34、優選地，所述顯示面板還包括第三封裝層，所述第二封裝層位于所述第一封裝層和所述第三封裝層之間；

35、優選地，所述第一封裝層和所述第三封裝層為無機層。

36、基于同樣的發明構思，本申請還提供了一種顯示面板，所述顯示面板具有顯示區，所述顯示區包括多個子區域；所述顯示面板包括：

37、基板；

38、多個隔離結構，設置于所述基板的一側，且位于對應的所述子區域；所述隔離結構圍合形成用于容納至少部分發光器件的隔離開口；相鄰所述子區域中的所述隔離結構之間存在間隙；

39、導電層，相鄰所述子區域中的所述隔離結構之間通過所述導電層電性連接，所述導電層在所述基板上的正投影與所述間隙在所述基板上的正投影部分交疊，所述間隙在所述基板上的正投影的部分區域位于所述導電層在所述基板上的正投影之外。

40、在其中一種實施方式中，所述導電層與所述隔離結構異層設置，且通過過孔連接。

41、在其中一種實施方式中，所述導電層與所述隔離結構同層設置。

42、基于同樣的發明構思，本申請還提供了一種顯示裝置，其包括上述的顯示面板。

43、與現有技術相比，本申請?zhí)峁┑娘@示面板，通過將隔離結構分區塊設計，將顯示區劃分為多個子區域，使得每個子區域內的隔離結構上的電荷聚集相對有限，減少了因局部電荷過度積累導致靜電放電的風險。同時，分區塊設計使得電場分布變得相對分散和均勻，避免了局部電場過強的情況，減少了因強電場引發的空氣擊穿和電弧放電現象，從而改善了產品在靜電環境下的穩定性和可靠性。

技術特征：

1.一種顯示面板，其特征在于，所述顯示面板具有顯示區和至少部分圍繞所述顯示區的非顯示區，所述顯示區包括多個子區域；所述顯示面板包括：

2.根據權利要求1所述的顯示面板，其特征在于，所述顯示面板還包括：

3.根據權利要求2所述的顯示面板，其特征在于，所述導電層與所述隔離結構異層設置，且通過過孔連接；

4.根據權利要求2所述的顯示面板，其特征在于，所述發光器件包括在所述基板上朝遠離所述基板的方向依次層疊設置的第一電極、發光功能層和第二電極，所述導電層在所述基板上的正投影與所述第一電極在所述基板上的正投影間隔設置。

5.根據權利要求3所述的顯示面板，其特征在于，所述顯示面板還包括：

6.根據權利要求5所述的顯示面板，其特征在于，所述像素定義層包括所述過孔，所述隔離結構通過所述過孔與所述導電層電性連接；

7.根據權利要求1所述的顯示面板，其特征在于，多個所述子區域在所述顯示區矩陣排布；

8.根據權利要求4所述的顯示面板，其特征在于，所述顯示面板還包括：

9.根據權利要求3所述的顯示面板，其特征在于，所述隔離結構包括第一支撐部和冠部，所述冠部設置于所述第一支撐部遠離所述基板的一側；

10.根據權利要求9所述的顯示面板，其特征在于，所述隔離結構還包括第二支撐部，所述第二支撐部設置于所述第一支撐部靠近所述基板的一側；

11.根據權利要求1所述的顯示面板，其特征在于，所述顯示面板還包括：

12.一種顯示面板，其特征在于，所述顯示面板具有顯示區，所述顯示區包括多個子區域；所述顯示面板包括：

13.根據權利要求12所述的顯示面板，其特征在于，所述導電層與所述隔離結構異層設置，且通過過孔連接。

14.根據權利要求12所述的顯示面板，其特征在于，所述導電層與所述隔離結構同層設置。

15.一種顯示裝置，其特征在于，包括如權利要求1-14任一項所述的顯示面板。

技術總結
本申請?zhí)峁┮环N顯示面板和顯示裝置，顯示面板具有顯示區和至少部分圍繞顯示區的非顯示區，顯示區包括多個子區域；顯示面板包括：基板和多個隔離結構，隔離結構設置于基板的一側，且位于對應的子區域；隔離結構圍合形成用于容納至少部分發光器件的隔離開口；其中，相鄰子區域中的隔離結構之間至少部分間隔設置。本申請的顯示面板通過將隔離結構間隔設置，形成分區塊設計，將顯示區劃分為多個子區域，使得每個子區域內的隔離結構上的電荷聚集相對有限，減少了因局部電荷過度積累導致靜電放電的風險。同時，分區塊設計使得電場分布變得相對分散和均勻，避免了局部電場過強的情況，減少了因強電場引發的空氣擊穿和電弧放電現象。

技術研發人員：周志偉,劉春陽,許慶峰,代傳汝
受保護的技術使用者：合肥維信諾科技有限公司
技術研發日：
技術公布日：2025/4/28
