本發明屬于散熱條，涉及一種帶散熱窗的散熱條。

背景技術：

1、在取暖設備、空調、熱水器等產品上需要使用到發熱器，而發熱器上的散熱條對發熱器的使用壽命起到關鍵作用。現有發熱器散熱條的結構主要包括：上固定片和下固定片以及安裝在上固定片和下固定片的波形散熱片組成。這種結構的發熱器散熱條，在實際使用過程中，起散熱效果并不是特別好，發熱器在長時間工作時，由于散熱效果不太好，就會導致散熱條長時間處在高溫環境下，大大影響其使用壽命，從而影響工作效率，時間長了還會造成一定的安全隱患。

2、為此，設計一種帶散熱窗的散熱條，從而克服上述問題。

技術實現思路

1、本發明的目的在于克服現有技術存在的不足，而提供一種操作簡單、安裝方便、結構強度高、散熱性能好的帶散熱窗的散熱條。

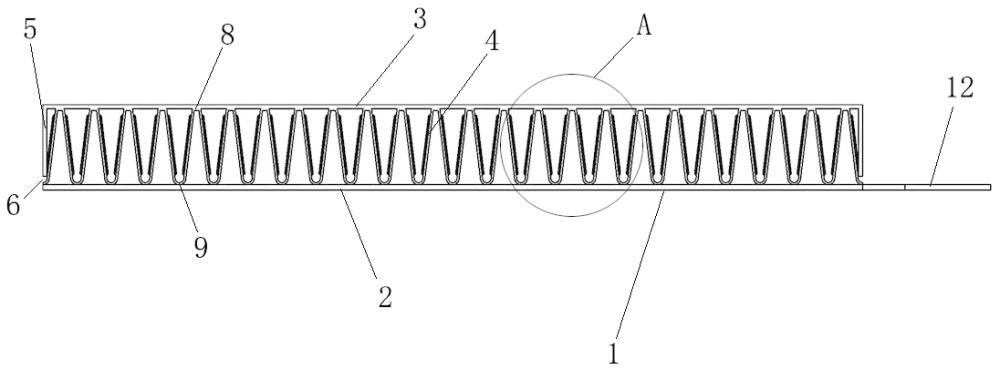

2、本發明是通過如下的技術方案予以實現的：一種帶散熱窗的散熱條，它包括散熱條本體，所述本體由一塊平片、彎片、散熱波紋條組成，其中平片至少其中一側焊接有散熱波紋條，散熱波紋條遠離平片的一側焊接有彎片，該彎片的兩側設置有彎邊，該彎邊將散熱波紋條包裹在內，且與下方的平片之間留有一定的散熱間隙，所述散熱波紋條上還開設有多個散熱窗。

3、作為優選：所述散熱波紋條整體呈波浪形結構，其中上方與彎片通過頂部的焊接頂焊接固定，下方與平片通過底部的焊接底焊接固定，所述焊接頂和焊接底由u型結構、三角形、v字形、凹形中的一種或多種結構組合而成。

4、作為優選：所述散熱窗設置有多個，均勻地開設在散熱波紋條的側身上，并且在散熱窗外安裝有引風邊，該引風邊上開設有呈弧形的側向引風口。

5、作為優選：所述散熱窗共設置有6個，兩側各設置有3個，每個散熱窗上均安裝有引風邊，該兩側的引風邊上的弧形引風口同方向排布。

6、作為優選：所述散熱窗共設置有6個，兩側各設置有3個，每個散熱窗上均安裝有引風邊，該兩側的引風邊上的弧形引風口背對朝外或相對朝內排布。

7、作為優選：所述彎片和平邊焊接或一體成型。

8、作為優選：所述平片的一端還安裝有連接端子。

9、本發明的有益效果如下：

10、本發明所設計的散熱波紋條整體呈波浪形結構，其中上方與彎片通過頂部的焊接頂焊接固定，下方與平片通過底部的焊接底焊接固定，可以很好地保證安裝后的散熱條具有很好的抗壓性，而在pct散熱條上開設有散熱窗，并且在散熱窗上設置帶有引風口的引風邊，具有以下優點：

11、1）增加整體的散熱效率，從而提高整體的使用壽命；

12、2）起到導風的作用，從而提高散熱效果；

13、3）由于平片、彎片與散熱波紋條之間需要噴有石墨烯，而散熱窗的設置可以大大提高其附著力，從而保證安裝后整體的穩定性。

技術特征：

1.一種帶散熱窗的散熱條，它包括散熱條本體，其特征在于：所述本體由一塊平片、彎片、散熱波紋條組成，其中平片至少其中一側焊接有散熱波紋條，散熱波紋條遠離平片的一側焊接有彎片，該彎片的兩側設置有彎邊，該彎邊將散熱波紋條包裹在內，且與下方的平片之間留有一定的散熱間隙，所述散熱波紋條上還開設有多個散熱窗。

2.根據權利要求1所述的帶散熱窗的散熱條，其特征在于：所述散熱波紋條整體呈波浪形結構，其中上方與彎片通過頂部的焊接頂焊接固定，下方與平片通過底部的焊接底焊接固定，所述焊接頂和焊接底由u型結構、三角形、v字形、凹形中的一種或多種結構組合而成。

3.根據權利要求1所述的帶散熱窗的散熱條，其特征在于：所述散熱窗設置有多個，均勻地開設在散熱波紋條的側身上，并且在散熱窗外安裝有引風邊，該引風邊上開設有呈弧形的側向引風口。

4.根據權利要求3所述的帶散熱窗的散熱條，其特征在于：所述散熱窗共設置有6個，兩側各設置有3個，每個散熱窗上均安裝有引風邊，該兩側的引風邊上的弧形引風口同方向排布。

5.根據權利要求3所述的帶散熱窗的散熱條，其特征在于：所述散熱窗共設置有6個，兩側各設置有3個，每個散熱窗上均安裝有引風邊，該兩側的引風邊上的弧形引風口背對朝外或相對朝內排布。

6.根據權利要求1所述的帶散熱窗的散熱條，其特征在于：所述彎片和平邊焊接或一體成型。

7.根據權利要求1所述的帶散熱窗的散熱條，其特征在于：所述平片的一端還安裝有連接端子。

技術總結
本發明為一種帶散熱窗的散熱條，它包括一種帶散熱窗的散熱條，所述本體由一塊平片、彎片、散熱波紋條組成，其中平片至少其中一側焊接有散熱波紋條，散熱波紋條遠離平片的一側焊接有彎片，該彎片的兩側設置有彎邊，該彎邊將散熱波紋條包裹在內，且與下方的平片之間留有一定的散熱間隙，所述散熱波紋條上還開設有多個散熱窗，本發明具有結構簡單合理、結構強度高，散熱性能好等優點。

技術研發人員：易天,易三山
受保護的技術使用者：德清縣新城照明器材有限公司
技術研發日：
技術公布日：2025/4/24
