本申請涉及顯示，具體而言，涉及一種巨量轉移裝置及巨量轉移方法。

背景技術：

1、在微型發光二極管(micro?light?emitting?diode，micro-led)的制造過程中，需要將微型發光二極管轉移并粘接在暫態基板上，以實現相應的陣列排布，隨后完成微型發光二極管與驅動電路的鍵合。

2、激光輔助轉移技術是一種常用的轉移技術，通常使用準分子激光作光源，激光通過光學透鏡部分并聚焦在轉移基板界面，實現基板上聚合物消融/燒蝕，產生的氣體助推微型發光二極管進行轉移。但準分子激光產生的激光的照射范圍通常為1cm2-2cm2，需要反復掃描為轉移基板提供光能，轉移效率較低。此外，準分子激光器產生的激光波長通常位于uv范圍(248nm-355nm)內，需要昂貴的稀有氣體(krf、cl2)作為激光介質，生產成本較為高昂。

技術實現思路

1、為了至少克服現有技術中的上述不足，本申請的目的在于提供一種巨量轉移裝置及巨量轉移方法。

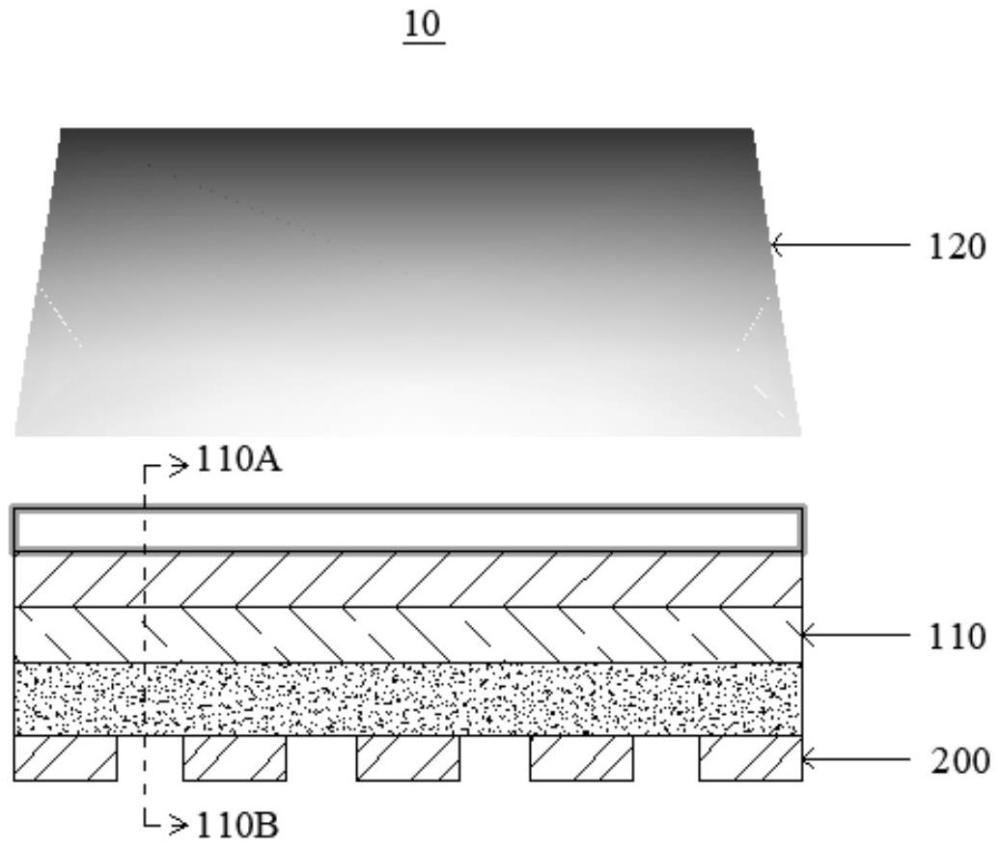

2、第一方面，本申請實施例提供一種巨量轉移裝置，所述巨量轉移裝置包括轉移基板與照射光源，其中，所述轉移基板包括相對設置的粘接側與透光側，所述照射光源的出光方向朝向所述透光側；

3、所述轉移基板用于通過所述粘接側粘接待轉移的發光器件，并在所述照射光源作用下將所述發光器件轉移至目標基板上；

4、所述照射光源用于照射所述轉移基板的透光側，將位于所述轉移基板的粘接側的所述發光器件進行釋放，其中，所述照射光源包括至少一個氙燈。

5、在一種可能的實現方式中，所述轉移基板包括透明基板，以及在垂直于所述透明基板所在平面的方向上依次層疊設置的光吸收層、光釋放層及臨時鍵合層，其中，所述臨時鍵合層所在的一側為粘接側，所述光吸收層所在的一側為透光側；

6、所述臨時鍵合層用于鍵合所述發光器件，其中，所述臨時鍵合層在所述透明基板上的正投影與所述發光器件在所述透明基板上的正投影重合；

7、所述光吸收層用于吸收光能，并將光能轉換為熱能傳遞給所述光釋放層；

8、所述光釋放層用于在所述熱能作用下分解為氣體，以將位于所述臨時鍵合層上的發光器件轉移至所述目標基板上。

9、在一種可能的實現方式中，所述透明基板的材質包括雙拋玻璃、雙拋藍寶石及雙拋石英玻璃。

10、在一種可能的實現方式中，所述光吸收層的材質包括寬波段吸光材料，在垂直于所述透明基板所在平面的方向，所述光吸收層的厚度為0.8um-1.2um；

11、所述光釋放層的材質包括聚碳酸酯、聚醚砜、聚磷酸酯及聚鄰苯二甲酸酐，在垂直于所述透明基板所在平面的方向，所述光釋放層的厚度為0.8um-1.2um；

12、所述臨時鍵合層的材質包括高粘性的聚碳酸酯或聚甲基丙烯酸甲酯，在垂直于所述透明基板所在平面的方向，所述臨時鍵合層的厚度為5μm-7μm。

13、第二方面，本申請還提供一種巨量轉移方法，應用于巨量轉移裝置，所述巨量轉移裝置包括轉移基板與照射光源，所述轉移基板包括相對設置的粘接側和透光側，所述方法包括：

14、將待轉移的發光器件轉移至所述轉移基板的粘接側；

15、利用所述照射光源照射所述轉移基板的透光側，將所述轉移基板上的發光器件轉移至目標基板上，其中，所述照射光源包括至少一個氙燈。

16、在一種可能的實現方式中，在所述將待轉移的發光器件轉移至所述轉移基板的粘接側的步驟之前，所述方法還包括制作所述轉移基板的步驟，所述步驟包括：

17、提供一透明基板；

18、在所述透明基板的一側制作光吸收層，其中，在垂直于所述透明基板所在平面的方向，所述光吸收層的厚度為0.8μm-1.2μm；

19、在所述光吸收層遠離所述透明基板的一側制作光釋放層，其中，在垂直于所述透明基板所在平面的方向，所述光釋放層的厚度為0.8μm-1.2μm；

20、在所述光釋放層遠離所述透明基板的一側制作臨時鍵合層，其中，在垂直于所述透明基板所在平面的方向，所述臨時鍵合層的厚度為5μm-7μm。

21、在一種可能的實現方式中，所述在所述透明基板的一側制作光吸收層的步驟之前，所述方法還包括對所述透明基板進行預處理的步驟，該步驟包括：

22、依次利用丙酮、無水乙醇以及去離子水分別對所述透明基板進行超聲清洗；

23、對清洗完成的透明基板進行加熱，去除所述透明基板表面的水汽。

24、在一種可能的實現方式中，所述將待轉移的發光器件轉移至所述轉移基板的粘接側的步驟，包括：

25、移動所述轉移基板，將所述發光器件與所述臨時鍵合層進行鍵合，其中，所述發光器件位于一臨時基板上；

26、采用準分子激光照射所述發光器件遠離所述臨時鍵合層的一側，將所述發光器件與所述臨時基板分離，并將所述發光器件轉移至所述臨時鍵合層上。

27、在一種可能的實現方式中，所述將待轉移的發光器件轉移至預先制作好的轉移基板的粘接側的步驟之后，所述方法還包括：

28、對所述轉移基板進行刻蝕，去除所述發光器件周側的臨時鍵合層，使得所述發光器件在所述透明基板上的正投影與所述臨時鍵合層在所述透明基板的正投影重合。

29、在一種可能的實現方式中，所述利用所述照射光源照射所述轉移基板的透光側，將所述轉移基板上的發光器件轉移至目標基板上的步驟，包括：

30、移動所述轉移基板，并將所述轉移基板的粘接側朝向目標基板；

31、調整所述轉移基板與所述目標基板之間的轉移間距，并對所述轉移基板進行對準調平，固定所述轉移基板；

32、基于所述轉移間距調節所述照射光源的脈沖光功率，并利用所述照射光源照射所述轉移基板的透光側，促使所述光釋放層分解為氣體，將所述發光器件轉移至目標基板上；

33、優選地，所述轉移間距為10μm-50μm，所述照射光源的脈沖光功率為0.2j/cm2-3j/cm2。

34、基于上述任意一個方面，本申請實施例提供的巨量轉移裝置及巨量轉移方法，包括轉移基板和照射光源，其中，轉移基板包括相對設置的粘接側與透光側，照射光源的出光方向朝向透光側。轉移基板通過粘接側粘接待轉移的發光器件，并在照射光源作用下將發光器件轉移至目標基板上，照射光源用于照射轉移基板的透光側，轉移基板吸收光能以后將位于粘接側的發光器件進行釋放。在上述巨量轉移裝置中，采用由至少一個氙燈組成的照射光源為轉移基板提供光能，不僅可以靈活調整單次照射的面積，提高單次轉移發光器件的數量，提高轉移效率，同時還無需使用諸如krf、cl2等稀有氣體作為激光介質，有效降低生產成本。

技術特征：

1.一種巨量轉移裝置，其特征在于，所述巨量轉移裝置包括轉移基板與照射光源，其中，所述轉移基板包括相對設置的粘接側與透光側，所述照射光源的出光方向朝向所述透光側；

2.根據權利要求1所述的巨量轉移裝置，其特征在于，所述轉移基板包括透明基板，以及在垂直于所述透明基板所在平面的方向上依次層疊設置的光吸收層、光釋放層及臨時鍵合層，其中，所述臨時鍵合層所在的一側為粘接側，所述光吸收層所在的一側為透光側；

3.根據權利要求2所述的巨量轉移裝置，其特征在于，所述透明基板的材質包括雙拋玻璃、雙拋藍寶石及雙拋石英玻璃。

4.根據權利要求2所述的巨量轉移裝置，其特征在于，所述光吸收層的材質包括寬波段吸光材料，在垂直于所述透明基板所在平面的方向，所述光吸收層的厚度為0.8um-1.2um；

5.一種巨量轉移方法，其特征在于，應用于巨量轉移裝置，所述巨量轉移裝置包括轉移基板與照射光源，所述轉移基板包括相對設置的粘接側和透光側，所述方法包括：

6.根據權利要求5所述的巨量轉移方法，其特征在于，在所述將待轉移的發光器件轉移至所述轉移基板的粘接側的步驟之前，所述方法還包括制作所述轉移基板的步驟，所述步驟包括：

7.根據權利要求6所述的巨量轉移方法，其特征在于，所述在所述透明基板的一側制作光吸收層的步驟之前，所述方法還包括對所述透明基板進行預處理的步驟，該步驟包括：

8.根據權利要求6所述的巨量轉移方法，其特征在于，所述將待轉移的發光器件轉移至所述轉移基板的粘接側的步驟，包括：

9.根據權利要求6所述的巨量轉移方法，其特征在于，所述將待轉移的發光器件轉移至預先制作好的轉移基板的粘接側的步驟之后，所述方法還包括：

10.根據權利要求6所述的巨量轉移方法，其特征在于，所述利用所述照射光源照射所述轉移基板的透光側，將所述轉移基板上的發光器件轉移至目標基板上的步驟，包括：

技術總結
本申請?zhí)峁┮环N巨量轉移裝置及巨量轉移方法，涉及顯示技術領域。上述的巨量轉移裝置包括轉移基板和照射光源，其中，轉移基板包括相對設置的粘接側與透光側，照射光源的出光方向朝向透光側。轉移基板通過粘接側粘接待轉移的發光器件，并在照射光源作用下將發光器件轉移至目標基板上，照射光源用于照射轉移基板的透光側，轉移基板吸收光能以后將位于粘接側的發光器件進行釋放。在上述巨量轉移裝置中，采用由至少一個氙燈組成的照射光源為轉移基板提供光能，不僅可以靈活調整單次照射的面積，提高單次轉移發光器件的數量，提高轉移效率，同時還無需使用諸如KrF、Cl<subgt;2</subgt;等稀有氣體作為激光介質，有效降低生產成本。

技術研發人員：羅先剛,張仁彥,李雄,李勛,李維杰
受保護的技術使用者：天府興隆湖實驗室
技術研發日：
技術公布日：2025/4/28
