本技術涉及電子設備，具體涉及一種具有輻射增強結構的電子設備。

背景技術：

1、電子設備是一種通過電能為工作基礎的相關產品，內部設置有電路板和較多電子元器件，這就使得產品需要具有防水性，對于一些戶外電子設備由于需要在戶外進行使用，那么設備的通訊功能就尤為重要。

2、為了實現在地形復雜和環境條件下進行戶外通訊，通常需要在戶外設備上安裝通訊天線，通訊天線連接信號輸入板，再通過射頻線將信號輸入板和設備主板連接，實現通訊信號的發送和接收，除了要實現遠距離通訊外，戶外設備通訊信號的質量和距離也是用戶選擇產品重要考量之一，為了保證戶外設備通訊信號的質量和距離，通常會在設備主板上設置地腳，而對于更長距離的通訊，該結構設計導致通訊天線的輻射強度有限，無法滿足用戶的使用需求，不利于提高產品的競爭力。

技術實現思路

1、為解決現有技術中的問題，本實用新型提供一種具有輻射增強結構的電子設備，解決了現有技術中的通訊設備，單單采用主板上的地腳配合通訊天線進行使用，存在輻射強度有限的問題。

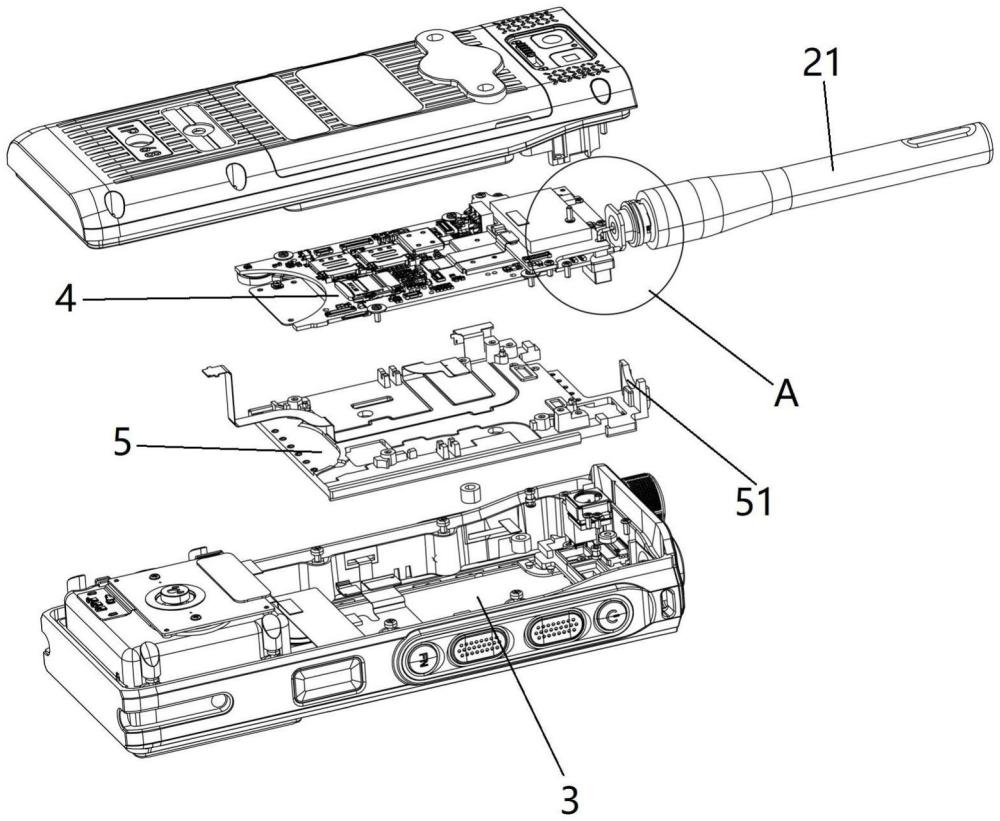

2、本實用新型一種具有輻射增強結構的電子設備,包括設備主體和通訊天線，設備主體中設置有顯示屏組件、主控電路板和金屬安裝支撐板，顯示屏組件和主控電路板分別設置在金屬安裝支撐板前后端，所述通訊天線與主控電路板電連接，主控電路板上設置有接地腳，接地腳上設置有接地針，接地針與金屬安裝支撐板電連接。

3、本實用新型作進一步改進，通訊天線尾端固定設置有信號針，主控電路板上設置有與信號針配合的安裝部，信號針一端設置在安裝部中，并且信號針與主控電路板電連接。

4、本實用新型作進一步改進，安裝部為設置在主控電路板上的u型槽，u型槽內設置有與信號針配合的第一導電層。

5、本實用新型作進一步改進，金屬安裝支撐板的材質為鋁。

6、本實用新型作進一步改進，通訊天線尾端設置有金屬連接件，金屬安裝支撐板上設置有安裝金屬連接件的安裝座，金屬連接件面向接地針一端設置有與接地針配合的第二導電層，接地針能夠配合通訊天線與金屬安裝支撐板電連接。

7、本實用新型作進一步改進，通訊天線包括天線主體和天線連接螺母，金屬連接件為天線連接螺母，天線連接螺母內設置連接槽，連接槽內設置有連接內螺紋，天線主體靠近天線連接螺母一端設置有與連接槽配合的連接塊，連接塊外圍設置有與連接內螺紋配合的連接外螺紋。

8、本實用新型作進一步改進，天線連接螺母的材質為銅。

9、與現有技術相比，本實用新型的有益效果是：本實用新型提供一種具有輻射增強結構的電子設備，采用其結構，能夠有效的解決現有技術中的通訊設備，單單采用主板上的地腳配合通訊天線進行使用，存在輻射強度有限的問題，通過使用該產品結構，在主控電路板的接地腳上設置接地針，接地針與金屬安裝板電連接，有效的增大了接地面積，在不增加設備體積的同時，有效的配合產品內部結構來提高通訊天線的輻射強度，提高了長距離通訊能力，進一步提高信號傳輸?shù)目垢蓴_能力，有利于提高產品的競爭力。

技術特征：

1.一種具有輻射增強結構的電子設備，其特征在于：包括設備主體和通訊天線，所述設備主體中設置有顯示屏組件、主控電路板和金屬安裝支撐板，所述顯示屏組件和主控電路板分別設置在金屬安裝支撐板前后端，所述通訊天線與所述主控電路板電連接，所述主控電路板上設置有接地腳，所述接地腳上設置有接地針，所述接地針與所述金屬安裝支撐板電連接。

2.根據權利要求1所述的具有輻射增強結構的電子設備，其特征在于：所述通訊天線尾端固定設置有信號針，所述主控電路板上設置有與所述信號針配合的安裝部，所述信號針一端設置在所述安裝部中，并且所述信號針與所述主控電路板電連接。

3.根據權利要求2所述的具有輻射增強結構的電子設備，其特征在于：所述安裝部為設置在所述主控電路板上的u型槽，所述u型槽內設置有與所述信號針配合的第一導電層。

4.根據權利要求1所述的具有輻射增強結構的電子設備，其特征在于：所述金屬安裝支撐板的材質為鋁。

5.根據權利要求1-4任一項所述的具有輻射增強結構的電子設備，其特征在于：所述通訊天線尾端設置有金屬連接件，所述金屬安裝支撐板上設置有安裝所述金屬連接件的安裝座，所述金屬連接件面向接地針一端設置有與所述接地針配合的第二導電層，所述接地針能夠配合所述通訊天線與所述金屬安裝支撐板電連接。

6.根據權利要求5所述的具有輻射增強結構的電子設備，其特征在于：所述通訊天線包括天線主體和天線連接螺母，所述金屬連接件為所述天線連接螺母，所述天線連接螺母內設置連接槽，所述連接槽內設置有連接內螺紋，所述天線主體靠近所述天線連接螺母一端設置有與所述連接槽配合的連接塊，所述連接塊外圍設置有與所述連接內螺紋配合的連接外螺紋。

7.根據權利要求6所述的具有輻射增強結構的電子設備，其特征在于：所述天線連接螺母的材質為銅。

技術總結
本技術提供一種具有輻射增強結構的電子設備，包括設備主體和通訊天線，設備主體中設置有顯示屏組件、主控電路板和金屬安裝支撐板，顯示屏組件和主控電路板分別設置在金屬安裝支撐板前后端，通訊天線與主控電路板電連接，主控電路板上設置有接地腳，接地腳上設置有接地針，接地針與金屬安裝支撐板電連接。有益效果為：能夠解決現有技術中的通訊設備，存在輻射強度有限的問題，通過使用該產品結構，在主控電路板的接地腳上設置接地針，接地針與金屬安裝板電連接，增大了接地面積，保證不增加設備體積的同時，有效的配合產品內部結構來提高通訊天線的輻射強度，提高了長距離通訊能力和信號傳輸?shù)目垢蓴_能力，有利于提高產品的競爭力。

技術研發人員：代斌,黃君
受保護的技術使用者：深圳市萬維通信科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
