本申請涉及信號處理領域，尤其涉及一種信號倍頻方法、裝置、存儲介質及電子設備。

背景技術：

1、在現代電子系統中，頻率合成與信號倍頻技術扮演著至關重要的角色，它們是實現精確時鐘生成、通信信號處理以及多種電子設備功能的基礎。鎖相環(phase-lockedloop,pll)作為一種廣泛應用的頻率合成與倍頻技術，以其高頻率穩定性和低相位噪聲的特性，在無線通信、時鐘恢復、數據同步等多個領域展現出了顯著的優勢。pll通過內部的相位檢測器(phase?detector,pd)、環路濾波器(loop?filter,lf)以及壓控振蕩器(voltage-controlled?oscillator,vco)等核心模塊，能夠?qū)崿F(xiàn)對輸入?yún)⒖夹盘?hào)的相位鎖定，并據此生成具有所需頻率和相位特性的輸出信號。

2、然而，盡管pll技術在頻率合成方面表現出色，其固有的設計復雜性和局限性也不容忽視。首先，pll系統的設計涉及多個相互關聯且高度敏感的模塊，包括精確的相位檢測機制、環路濾波器的設計以及vco的控制策略。這些模塊之間的參數調諧要求極高，任何微小的偏差都可能導致系統性能下降，如相位誤差增大、穩定性受損等，從而增加了系統設計的難度和成本。

3、其次，pll的鎖定時間是一個重要的性能指標，它決定了系統從啟動或頻率切換后到達到穩定狀態所需的時間。特別是在高倍頻因子的情況下，由于環路需要更長的時間來調整vco的輸出頻率以匹配輸入?yún)⒖夹盘?hào)的相位，pll的鎖定時間顯著延長。這一特性限制了pll在需要快速頻率變化或即時響應的應用場景中的適用性，如某些高速通信系統和動態頻率調整系統。

4、此外，功耗問題也是pll技術面臨的一大挑戰。隨著現代電子系統對能效要求的日益提高，低功耗設計成為了一個重要的考量因素。然而，pll由于其復雜的電路結構和持續運行的特性，通常具有較高的功耗，這對于電池供電的便攜式設備或是對功耗有嚴格限制的系統而言，是一個不容忽視的缺點。

技術實現思路

1、本申請實施例提供了信號倍頻方法、裝置、存儲介質及電子設備，可以解決現有技術中對參考時鐘信號進行倍頻處理的問題。所述技術方案如下：

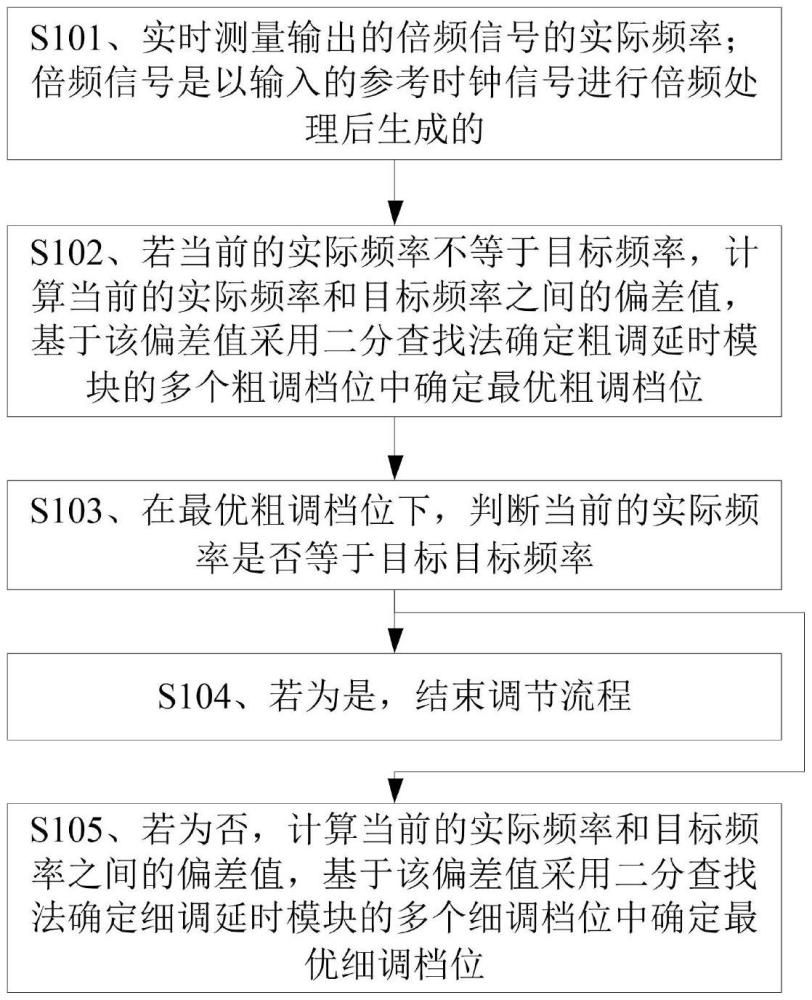

2、第一方面，本申請實施例提供了一種信號倍頻方法，所述方法包括：

3、實時測量輸出的倍頻信號的實際頻率；所述倍頻信號是以輸入的參考時鐘信號進行倍頻處理后生成的；

4、若當前的實際頻率不等于目標頻率，計算當前的實際頻率和所述目標頻率之間的偏差值，基于該偏差值采用二分查找法確定粗調延時模塊的多個粗調檔位中確定最優粗調檔位；所述粗調延時模塊用于執行信號延時處理，所述粗調延時模塊包括多個粗調延時單元，不同粗調檔位對應不同數量的粗調延時單元；

5、在最優粗調檔位下，判斷當前的實際頻率是否等于所述目標目標頻率；

6、若為是，結束調節流程；

7、若為否，計算當前的實際頻率和所述目標頻率之間的偏差值，基于該偏差值采用二分查找法確定細調延時模塊的多個細調檔位中確定最優細調檔位；所述細調延時模塊與所述粗調延時模塊串聯，所述粗調延時模塊用于執行信號延時處理，所述細調延時模塊包括多個細調延時單元，不同細調檔位對應不同數量的細調延時單元。

8、第二方面，本申請實施例提供了一種數字倍頻器，包括：

9、測量單元，用于實時測量輸出的倍頻信號的實際頻率；所述倍頻信號是以輸入的參考時鐘信號進行倍頻處理后生成的；

10、粗控單元，用于若當前的實際頻率不等于目標頻率，計算當前的實際頻率和所述目標頻率之間的偏差值，基于該偏差值采用二分查找法確定粗調延時模塊的多個粗調檔位中確定最優粗調檔位；所述粗調延時模塊用于執行信號延時處理，所述粗調延時模塊包括多個粗調延時單元，不同粗調檔位對應不同數量的粗調延時單元；

11、判斷單元，用于在最優粗調檔位下，判斷當前的實際頻率是否等于所述目標目標頻率；

12、結束單元，用于若為是，結束調節流程；

13、細控單元，用于若為否，計算當前的實際頻率和所述目標頻率之間的偏差值，基于該偏差值采用二分查找法確定細調延時模塊的多個細調檔位中確定最優細調檔位；所述細調延時模塊與所述粗調延時模塊串聯，所述粗調延時模塊用于執行信號延時處理，所述細調延時模塊包括多個細調延時單元，不同細調檔位對應不同數量的細調延時單元。

14、第三方面，本申請實施例提供一種計算機存儲介質，所述計算機存儲介質存儲有多條指令，所述指令適于由處理器加載并執行上述的方法步驟。

15、第四方面，本申請實施例提供一種電子設備，可包括：處理器和存儲器；其中，所述存儲器存儲有計算機程序，所述計算機程序適于由所述處理器加載并執行上述的方法步驟。

16、本申請一些實施例提供的技術方案帶來的有益效果至少包括：

17、通過實時測量倍頻信號的實際頻率，并與目標頻率進行比較，該方法能夠及時發現并糾正頻率偏差。粗調延時模塊和細調延時模塊的引入，使得頻率調整更加精細和準確，有助于減小相位誤差，提高系統的頻率穩定性和精度。

18、采用二分查找法確定最優粗調和細調檔位，可以迅速縮小頻率偏差范圍，從而顯著縮短系統從啟動或頻率切換后達到穩定狀態所需的時間。特別是在高倍頻因子的情況下，該方法能夠更快地調整dco(或其他倍頻機制)的輸出頻率以匹配輸入?yún)⒖夹盘?hào)的相位，提高系統的響應速度。

19、通過精確的頻率調整機制，該方法可以減少不必要的頻率調整次數和功耗。粗調和細調延時模塊的串聯使用，使得系統能夠在保證頻率精度的同時，通過優化調整策略來降低整體功耗。相較于傳統的pll技術，該方法可能不需要持續運行的復雜電路結構，從而有助于降低系統的整體功耗。

技術特征：

1.一種信號倍頻方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，所述確定最優粗調檔位，包括：

3.根據權利要求1所述的方法，其特征在于，每個粗調延時單元包括多個串聯的與非門；每個細調延時單元包括兩個串聯的非門。

4.根據權利要求1所述的方法，其特征在于，粗調延時模塊設置的粗調檔位的數量為15個，粗調頻率控制字的位寬為4位；細調延時模塊的細調檔位的數量為31個，細調頻率控制字的位寬為5位；通過粗調頻率控制字來控制粗調延時模塊的粗調檔位，以及細調頻率控制字控制細調延時模塊的細調檔位。

5.根據權利要求4所述的方法，其特征在于，數字倍頻器內部設置有第一數控振蕩器和第二數控振蕩器；

6.一種數字倍頻器，其特征在于，包括：

7.一種計算機存儲介質，其特征在于，所述計算機存儲介質存儲有多條指令，所述指令適于由處理器加載并執行如權利要求1～5任意一項的方法步驟。

8.一種電子設備，其特征在于，包括：處理器和存儲器；其中，所述存儲器存儲有計算機程序，所述計算機程序適于由所述處理器加載并執行如權利要求1～5任意一項的方法步驟。

技術總結
本申請實施例公開了一種信號倍頻方法、裝置、存儲介質及電子設備，涉及信號處理領域。本申請采用二分查找法確定最優粗調和細調檔位，可以迅速縮小頻率偏差范圍，從而顯著縮短系統從啟動或頻率切換后達到穩定狀態所需的時間。該方法適用于各種倍頻因子，能夠快速調整DCO的輸出頻率，使其與目標頻率一致，提高系統的響應速度和穩定性。該方法有效的解決了PLL(Phase?Locked?Loop)技術在頻率合成方面存在的復雜性、鎖定時間、功耗和大面積問題。相比于傳統的PLL技術，該方法無需依賴持續運行的復雜電路結構，從而有效降低了系統的整體功耗。此外，通過采用數字電路代替模擬電路，大幅減小了系統的芯片面積，進一步提升了設計的集成度和效率。

技術研發人員：趙軍武,楊健明,劉浩,張靜
受保護的技術使用者：珠海泰芯半導體有限公司
技術研發日：
技術公布日：2025/4/28
