本技術屬于路口道路交通，具體涉及一種設備箱門板限位結構。

背景技術：

1、戶外交通類設備例如信控機、智能燈桿等設備常設置門板用于檢修和設備操作等用圖，門板通過鉸鏈連接在機殼上，然而這種方式因為板開合角度過大時(尤其是內嵌式門板)，或者門板與機殼的碰撞擠壓常常導致鉸鏈或其連接處承受過大壓力斷裂造成設備損壞，所以亟需一種門板限位結構。

技術實現思路

1、本實用新型的目的在于提供一種設備箱門板限位結構，以解決背景技術中現有門板采用鉸鏈與機殼連接的方式，存在板開合角度過大或者門板與機殼的碰撞擠壓而導致鉸鏈或其連接處承受過大壓力斷裂造成設備損壞的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種設備箱門板限位結構，包括：機殼和門板，所述機殼和門板通過門板鉸鏈相互連接，所述機殼內側壁固定鋼絲繩固定支架，所述門板內壁設置鋼絲繩活動支架，所述鋼絲繩活動支架上開有若干個等間距的支架安裝孔，所述鋼絲繩固定支架和任意一個支架安裝孔通過鋼絲繩進行連接，用于控制機殼和門板的開合角度。

4、進一步地，所述鋼絲繩活動支架通過固定螺釘固定在門板上。

5、進一步地，所述固定鋼絲繩固定支架上開有安裝環掛接孔。

6、進一步地，所述鋼絲繩兩端設有安裝環，所述兩端的安裝環分別掛接在安裝環掛接孔和支架安裝孔上。

7、進一步地，所述鋼絲繩為定長的柔性繩索。

8、進一步地，所述安裝環具有手動打開、自動閉合功能。

9、進一步地，所述鋼絲繩和安裝環的連接方式為端子壓制或扣環連接或焊接連接。

10、進一步地，所述鋼絲繩活動支架為l型支架。

11、相對于現有技術，本實用新型的有益效果是：

12、本實用新型在機殼和門板采用門板鉸鏈相互連接的基礎上進行改進，通過在機殼側壁固定鋼絲繩固定支架，在門板內側設置鋼絲繩活動支架以及同時在鋼絲繩活動支架上開設若干個等間距的支架安裝孔，最后通過設置鋼絲繩，將鋼絲繩的兩端分別與鋼絲繩固定支架和任意一個支架安裝孔通過鋼絲繩進行連接，達到控制機殼和門板的開合的效果。通過這樣的方式，解決了現有門板采用鉸鏈與機殼連接的方式，而存在板開合角度過大或者門板與機殼的碰撞擠壓而導致鉸鏈或其連接處承受過大壓力斷裂造成設備損壞的問題，提升了裝置的耐用性。

技術特征：

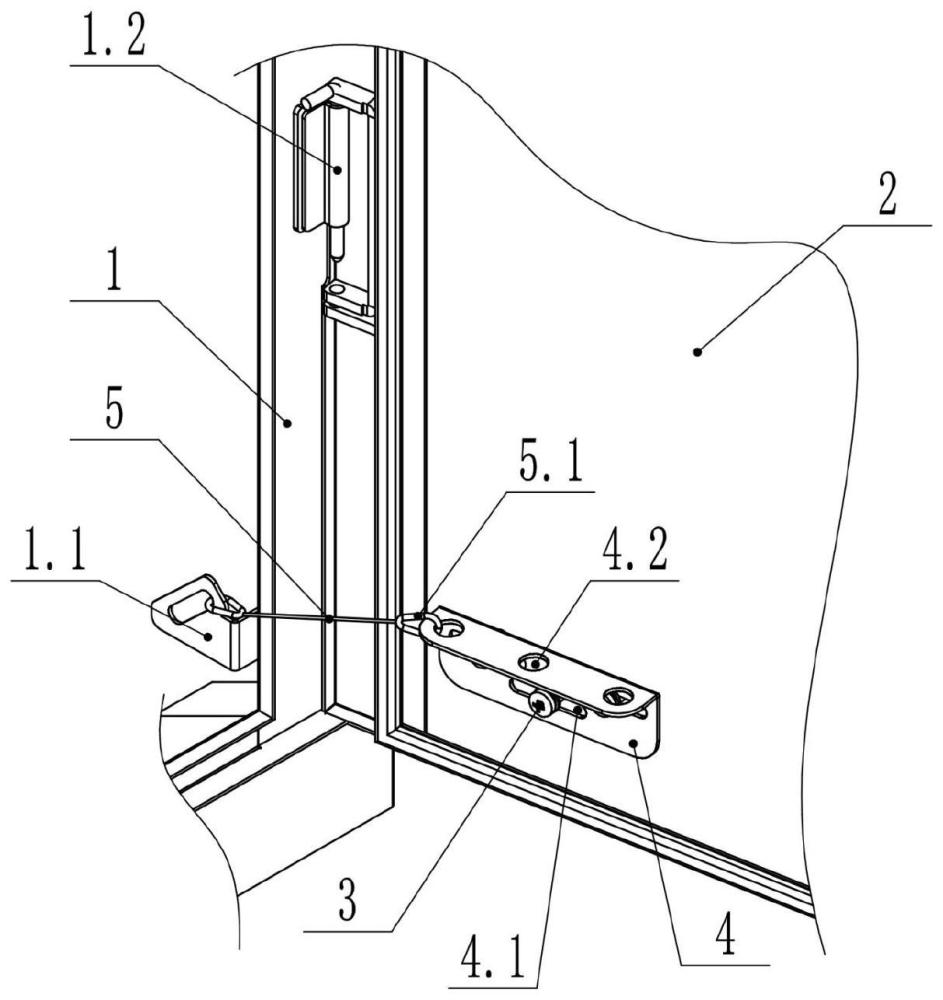

1.一種設備箱門板限位結構，包括：機殼(1)和門板(2)，所述機殼(1)和門板(2)通過門板鉸鏈(1.2)相互連接，其特征在于：所述機殼(1)殼內的側壁固定鋼絲繩固定支架(1.1)，所述門板(2)內壁設置鋼絲繩活動支架(4)，所述鋼絲繩活動支架(4)上開有若干個等間距的支架安裝孔(4.1)，所述鋼絲繩固定支架(1.1)和任意一個支架安裝孔(4.1)通過鋼絲繩(5)進行連接，用于控制機殼(1)和門板(2)的開合角度。

2.根據權利要求1所述的設備箱門板限位結構，其特征在于：所述鋼絲繩活動支架(4)通過固定螺釘(3)固定在門板上。

3.根據權利要求1所述的設備箱門板限位結構，其特征在于：所述固定鋼絲繩固定支架(1.1)上開有安裝環掛接孔。

4.根據權利要求3所述的設備箱門板限位結構，其特征在于：所述鋼絲繩(5)兩端設有安裝環(5.1)，所述兩端的安裝環(5.1)分別掛接在安裝環掛接孔和支架安裝孔(4.1)上。

5.根據權利要求4所述的設備箱門板限位結構，其特征在于：所述鋼絲繩(5)和安裝環(5.1)的連接方式為端子壓制或扣環連接或焊接連接。

6.根據權利要求1所述的設備箱門板限位結構，其特征在于：所述鋼絲繩(5)為定長的柔性繩索。

7.根據權利要求3所述的設備箱門板限位結構，其特征在于：所述安裝環(5.1)具有手動打開、自動閉合功能。

8.根據權利要求1所述的設備箱門板限位結構，其特征在于：所述鋼絲繩活動支架(4)為l型支架。

技術總結
本技術屬于路口道路交通，具體涉及一種設備箱門板限位結構，包括：機殼和門板，所述機殼和門板通過門板鉸鏈相互連接，所述機殼內側壁固定鋼絲繩固定支架，所述門板內壁設置鋼絲繩活動支架，所述鋼絲繩活動支架上開有若干個等間距的支架安裝孔，所述鋼絲繩固定支架和任意一個支架安裝孔通過鋼絲繩進行連接，用于控制機殼和門板的開合角度。本技術解決了現有門板采用鉸鏈與機殼連接的方式，存在板開合角度過大或者門板與機殼的碰撞擠壓而導致鉸鏈或其連接處承受過大壓力斷裂造成設備損壞的問題。
