本技術涉及led顯示，尤其涉及一種單元箱及顯示屏。

背景技術：

1、led顯示屏包括單元箱和安裝在單元箱上的燈板，現有技術中，單元箱上一般設有用于定位燈板的定位柱和用于支撐燈板的支撐柱，甚至部分單元箱還設有用于接觸燈板令燈板接地的接地柱，因此，當前，單元箱中有多個柱體結構，這無疑會讓用于生產單元箱的注塑模具設計變得更為復雜，同時也增大了單元箱的生產耗材成本。

技術實現思路

1、本實用新型所要解決的技術問題是：提供一種結構簡潔的低成本單元箱，以及具有該單元箱的顯示屏。

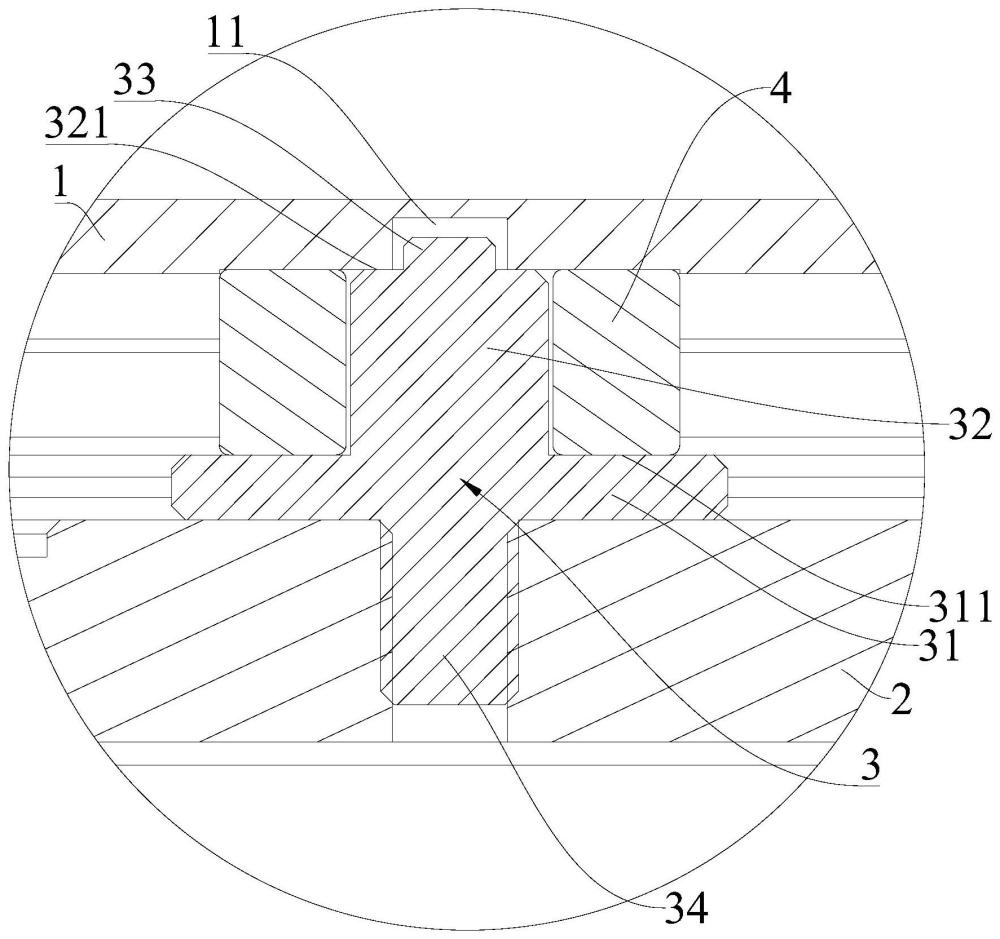

2、為了解決上述技術問題，本實用新型采用的技術方案為：一種單元箱，包括箱體，所述箱體上設有柱體結構，所述柱體結構包括由下至上依次相連的第一柱部、第二柱部和第三柱部，所述第一柱部連接所述箱體，所述第一柱部靠近所述第二柱部的一端的端面為安裝臺階面，所述第二柱部靠近所述第三柱部的一端的端面為支撐臺階面，還包括可變形導電件，所述可變形導電件安裝在所述安裝臺階面上，自由狀態下，所述可變形導電件相對于所述支撐臺階面凸出。

3、進一步地，所述可變形導電件為導電棉。

4、進一步地，所述導電棉呈環形，所述導電棉套設在所述第二柱部上。

5、進一步地，所述可變形導電件為導電彈片。

6、進一步地，所述第二柱部和第三柱部均呈圓柱狀，所述第二柱部的直徑大于所述第三柱部的直徑。

7、進一步地，所述第一柱部、第二柱部和第三柱部為一體加工成型的一體式結構，所述柱體結構由導電金屬材料制成。

8、進一步地，所述第一柱部上設有安裝結構，所述柱體結構通過所述安裝結構安裝到所述箱體上。

9、進一步地，所述安裝結構為螺紋段。

10、進一步地，所述柱體結構與所述箱體為嵌件注塑成型的一體式結構。

11、為了解決上述技術問題，本實用新型還采用以下技術方案：顯示屏，包括上述單元箱。

12、本實用新型的有益效果在于：本單元箱的箱體將支撐柱、導電接地柱及定位柱合為一體，有效地減少了箱體上柱狀結構的總數量，使得單元箱看上去更加簡潔，同時也降低了箱體生產模具的設計難度，從而降低了箱體的設計成本，另外，柱狀結構總數量的減少，在一定程度上還能夠減少箱體的生產耗材，從而節省單元箱的制造成本。

技術特征：

1.一種單元箱，其特征在于，包括箱體，所述箱體上設有柱體結構，所述柱體結構包括由下至上依次相連的第一柱部、第二柱部和第三柱部，所述第一柱部連接所述箱體，所述第一柱部靠近所述第二柱部的一端的端面為安裝臺階面，所述第二柱部靠近所述第三柱部的一端的端面為支撐臺階面，還包括可變形導電件，所述可變形導電件安裝在所述安裝臺階面上，自由狀態下，所述可變形導電件相對于所述支撐臺階面凸出。

2.根據權利要求1所述的單元箱，其特征在于，所述可變形導電件為導電棉。

3.根據權利要求2所述的單元箱，其特征在于，所述導電棉呈環形，所述導電棉套設在所述第二柱部上。

4.根據權利要求1所述的單元箱，其特征在于，所述可變形導電件為導電彈片。

5.根據權利要求1所述的單元箱，其特征在于，所述第二柱部和第三柱部均呈圓柱狀，所述第二柱部的直徑大于所述第三柱部的直徑。

6.根據權利要求1所述的單元箱，其特征在于，所述第一柱部、第二柱部和第三柱部為一體加工成型的一體式結構，所述柱體結構由導電金屬材料制成。

7.根據權利要求6所述的單元箱，其特征在于，所述第一柱部上設有安裝結構，所述柱體結構通過所述安裝結構安裝到所述箱體上。

8.根據權利要求7所述的單元箱，其特征在于，所述安裝結構為螺紋段。

9.根據權利要求6所述的單元箱，其特征在于，所述柱體結構與所述箱體為嵌件注塑成型的一體式結構。

10.顯示屏，其特征在于，包括權利要求1-9中任意一項所述的單元箱。

技術總結
本技術公開了一種單元箱及顯示屏，單元箱包括箱體，箱體上設有柱體結構，柱體結構包括由下至上依次相連的第一柱部、第二柱部和第三柱部，第一柱部連接箱體，第一柱部靠近第二柱部的一端的端面為安裝臺階面，第二柱部靠近第三柱部的一端的端面為支撐臺階面，還包括可變形導電件，可變形導電件安裝在安裝臺階面上，自由狀態下，可變形導電件相對于支撐臺階面凸出。本單元箱的箱體將支撐柱、導電接地柱及定位柱合為一體，有效地減少了箱體上柱狀結構的總數量，使得單元箱看上去更加簡潔，降低了箱體生產模具的設計難度，從而降低了箱體的設計成本，柱狀結構總數量的減少，在一定程度上還能夠減少箱體的生產耗材，從而節省單元箱的制造成本。

技術研發人員：李漫鐵,張李根,管洋,彭高彪,劉亞軍,朱東強,龔高平,屠孟龍
受保護的技術使用者：深圳雷曼光電科技股份有限公司
技術研發日：20240329
技術公布日：2025/4/28
