本發明涉及防澇監測，具體為一種濱江下沉地帶防澇監測裝置及其使用方法。

背景技術：

1、濱江下沉地帶由于整體地勢較低，常因?yàn)榘l(fā)生突然的雨量驟增而導致洪澇災害，嚴重威脅人們的生命財產安全，因此需要對整個地帶進行水位的監測觀察，及時發現水位的變化情況，做好隨時的防澇應急工作。

2、對水位進行監測的裝置種類較多，傳統的水位監測器通過端部的監測探頭與水面接觸進行水位監測，但是裝置被設立在偏遠地段，不方便隨時控制探頭高度位置以方便探查水位的高度，先進的有超聲波水位計等，但是其容易受到下方茂密生長的植被和滾落山石的遮蔽影響，影響監測到的數據，因而不能滿足使用需求。

3、因此，針對上述現有的水位監測裝置不能靈活的調整監測探頭的高度，以方便探查現有水位的具體高度，采用超聲波水位計等也容易受到下方物體的遮蓋影響，而不能得到準確的水位數據，影響監測結果，因而不能滿足使用需求的問題，可以設計一種濱江下沉地帶防澇監測裝置，通過設置三個弧形透明玻璃板將內部與外隔絕，避免外部物體影響防水型可轉向攝像頭和監測探頭本體的使用，通過控制升降塊升降，帶動監測探頭本體和防水型可轉向攝像頭同步進行升降，對水位變化進行適應調節監測，并對周?chē)M(jìn)行監控。

4、于是，本申請人秉持多年該相關行業豐富的設計開發及實際制作的經驗，針對現有的結構及缺失予以研究改良，提供一種濱江下沉地帶防澇監測裝置及其使用方法，以期達到更加具有實用價值性的目的。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種濱江下沉地帶防澇監測裝置及其使用方法，解決了現有的水位監測裝置不能靈活的調整監測探頭的高度，以方便探查現有水位的具體高度，采用超聲波水位計等也容易受到下方物體的遮蓋影響，而不能得到準確的水位數據，影響監測結果，因而不能滿足使用需求的問題。

3、(二)技術方案

4、為實現以上目的，本發明通過以下技術方案予以實現：一種濱江下沉地帶防澇監測裝置，包括有底盤；底盤的上端均勻固定連接有三個弧形支撐板，且三個弧形支撐板相對靠近的一側均設置有刻度線，三個弧形支撐板的上端固定連接有頂盤，相鄰兩個弧形支撐板的中部之間固定連接有弧形透明玻璃板，相鄰兩個弧形支撐板的上下端之間通過螺栓固定連接有網孔板，底盤和頂盤的中部之間轉動連接有螺紋桿一和固定連接有立板，螺紋桿一的外側螺紋連接有升降塊，升降塊的前后兩端分別通過連接架固定連接有防水型可轉向攝像頭和監測探頭本體，頂盤的上端前后兩側分別固定連接有相互電性連接的控制器和水位監測儀本體，且防水型可轉向攝像頭通過導線與防水型可轉向攝像頭電性連接，水位監測儀本體通過導線與監測探頭本體電性連接。

5、優選的，裝置設置由底盤、頂盤和三個弧形支撐板組成的結構，利用周?chē)齻€(gè)弧形透明玻璃板將內部與外隔絕，防止外部動物的在內筑巢以及植物的向內生長延伸，避免對防水型可轉向攝像頭和監測探頭本體的使用影響，當水位上漲時，水通過下側的各個網孔板進入到內部，上側的網孔板維持內外氣壓，內部與外部水位高度達到一致，在使用的過程中，可通過控制螺紋桿一轉動帶動升降塊進行升降，從而帶動監測探頭本體進行升降，對不同高度的水位變化進行及時適應調節監測，同時防水型可轉向攝像頭可同步升降，利用弧形支撐板內側的刻度線進行輔助探查水位，并可透過弧形透明玻璃板探查周?chē)闆r，將監控畫面及時上報控制器處理，從而得到準確水位數據的同時，也能對現場情況做一個深入的了解，提高實際監測效果，滿足使用需求。

6、作為優選，頂盤的上端中部固定安裝有與控制器電性連接的電機一，電機一的輸出軸與螺紋桿一固定連接。

7、作為優選，三個弧形支撐板的外側滑動設置有升降環，升降環的內側均勻固定連接有三個清潔刷，且三個清潔刷分別設置于三個弧形透明玻璃板的表面。

8、作為優選，三個弧形支撐板的上下端外側均固定連接有固定板，上下兩個對應一組的固定板之間轉動連接有螺紋桿二，另外兩組固定板之間固定連接有固定桿，且螺紋桿二螺紋貫穿連接升降環的一側，兩個固定桿活動貫穿連接升降環的另外兩側。

9、作為優選，頂盤的上端靠外側的位置固定安裝有與控制器電性連接的電機二，且電機二的輸出軸與螺紋桿二固定連接。

10、作為優選，頂盤的上端右側固定安裝有蓄電池，頂盤的上端外側固定連接有防護罩，防護罩的上端固定安裝有太陽能光伏板，防護罩的側面固定連接有信號接發器，且蓄電池、太陽能光伏板和信號接發器均與控制器電性連接。

11、作為優選，底盤的底部設置有定位盤，底盤的外側固定連接有固定環，且固定環通過多組螺栓與定位盤固定連接。

12、作為優選，定位盤的底部中側固定連接有插柱，定位盤的底部外側呈圓周陣列固定連接有多個錨桿。

13、(三)有益效果

14、本發明提供了一種濱江下沉地帶防澇監測裝置及其使用方法。具備以下

15、有益效果：

16、裝置設置由底盤、頂盤和三個弧形支撐板組成的結構，利用周?chē)齻€(gè)弧形透明玻璃板將內部與外隔絕，防止外部動物的在內筑巢以及植物的向內生長延伸，避免對防水型可轉向攝像頭和監測探頭本體的使用影響，通過控制螺紋桿一轉動帶動升降塊進行升降，從而帶動監測探頭本體和防水型可轉向攝像頭同步進行升降，對不同高度的水位變化進行及時適應調節監測，并能夠透過弧形透明玻璃板探查周?chē)闆r，將監控畫面及時上報控制器處理，再進行遠程接收，得到準確水位數據的同時，也能對現場情況做一個深入的了解，提高實際監測效果，滿足使用需求。

技術特征：

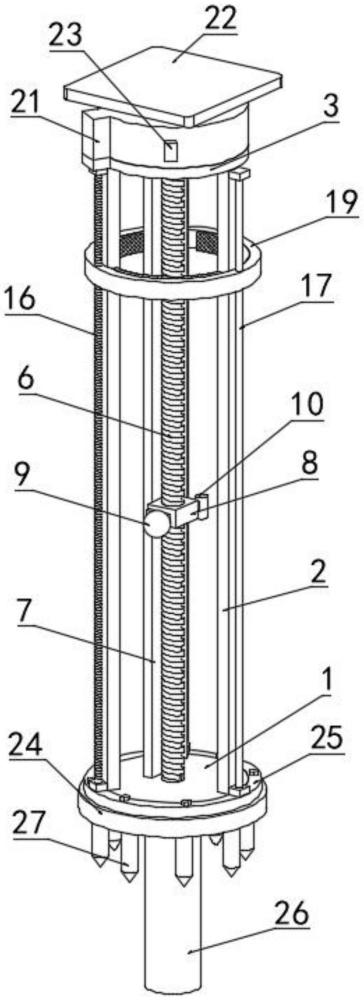

1.一種濱江下沉地帶防澇監測裝置，包括有底盤(1)；其特征在于：底盤(1)的上端均勻固定連接有三個弧形支撐板(2)，且三個弧形支撐板(2)相對靠近的一側均設置有刻度線，三個弧形支撐板(2)的上端固定連接有頂盤(3)，相鄰兩個弧形支撐板(2)的中部之間固定連接有弧形透明玻璃板(4)，相鄰兩個弧形支撐板(2)的上下端之間通過螺栓固定連接有網孔板(5)，底盤(1)和頂盤(3)的中部之間轉動連接有螺紋桿一(6)和固定連接有立板(7)，螺紋桿一(6)的外側螺紋連接有升降塊(8)，升降塊(8)的前后兩端分別通過連接架固定連接有防水型可轉向攝像頭(9)和監測探頭本體(10)，頂盤(3)的上端前后兩側分別固定連接有相互電性連接的控制器(12)和水位監測儀本體(11)，且防水型可轉向攝像頭(9)通過導線與防水型可轉向攝像頭(9)電性連接，水位監測儀本體(11)通過導線與監測探頭本體(10)電性連接。

2.根據權利要求1所述的一種濱江下沉地帶防澇監測裝置，其特征在于：頂盤(3)的上端中部固定安裝有與控制器(12)電性連接的電機一(13)，電機一(13)的輸出軸與螺紋桿一(6)固定連接。

3.根據權利要求1所述的一種濱江下沉地帶防澇監測裝置，其特征在于：三個弧形支撐板(2)的外側滑動設置有升降環(19)，升降環(19)的內側均勻固定連接有三個清潔刷(20)，且三個清潔刷(20)分別設置于三個弧形透明玻璃板(4)的表面。

4.根據權利要求3所述的一種濱江下沉地帶防澇監測裝置，其特征在于：三個弧形支撐板(2)的上下端外側均固定連接有固定板(15)，上下兩個對應一組的固定板(15)之間轉動連接有螺紋桿二(16)，另外兩組固定板(15)之間固定連接有固定桿(17)，且螺紋桿二(16)螺紋貫穿連接升降環(19)的一側，兩個固定桿(17)活動貫穿連接升降環(19)的另外兩側。

5.根據權利要求4所述的一種濱江下沉地帶防澇監測裝置，其特征在于：頂盤(3)的上端靠外側的位置固定安裝有與控制器(12)電性連接的電機二(18)，且電機二(18)的輸出軸與螺紋桿二(16)固定連接。

6.根據權利要求1所述的一種濱江下沉地帶防澇監測裝置，其特征在于：頂盤(3)的上端右側固定安裝有蓄電池(14)，頂盤(3)的上端外側固定連接有防護罩(21)，防護罩(21)的上端固定安裝有太陽能光伏板(22)，防護罩(21)的側面固定連接有信號接發器(23)，且蓄電池(14)、太陽能光伏板(22)和信號接發器(23)均與控制器(12)電性連接。

7.根據權利要求1所述的一種濱江下沉地帶防澇監測裝置，其特征在于：底盤(1)的底部設置有定位盤(24)，底盤(1)的外側固定連接有固定環(25)，且固定環(25)通過多組螺栓與定位盤(24)固定連接。

8.根據權利要求7所述的一種濱江下沉地帶防澇監測裝置，其特征在于：定位盤(24)的底部中側固定連接有插柱(26)，定位盤(24)的底部外側呈圓周陣列固定連接有多個錨桿(27)。

9.一種濱江下沉地帶防澇監測裝置的使用方法，其特征在于：包括權利要求1所述的一種濱江下沉地帶防澇監測裝置，具體包括以下步驟，

技術總結
本發明公開了一種濱江下沉地帶防澇監測裝置及其使用方法，包括有底盤；底盤的上端均勻固定連接有三個弧形支撐板，且三個弧形支撐板相對靠近的一側均設置有刻度線，三個弧形支撐板的上端固定連接有頂盤；本發明通過設置由底盤、頂盤和三個弧形支撐板組成的結構，利用周?chē)齻€(gè)弧形透明玻璃板將內部與外隔絕，防止外部動物的在內筑巢以及植物的向內生長延伸，避免對防水型可轉向攝像頭和監測探頭本體的使用影響，通過控制升降塊升降，帶動監測探頭本體和防水型可轉向攝像頭同步進行升降，對水位變化進行適應調節監測，并對周?chē)M(jìn)行監控，最后再將信息遠程發送，得到準確的水位數據，方便了解周?chē)闆r，滿足使用需求。

技術研發人員：方愚,李保營,王海燕
受保護的技術使用者：中國十七冶集團有限公司
技術研發日：
技術公布日：2025/4/28
