本技術涉及電子設備或儀器相關，具體為一種任意波形發生器。

背景技術：

1、波形發生器應用在各種領域的測試、校準、模擬和研究。現有的專業領域波形發生器價格昂貴，中低端波形發生器價格便宜，但是可擴展性能差、功能模式單一、不便于集成，在實驗過程中任意函數波形的編程功能并不能夠完美的顯示出來，資源利用率不高，迫切需要一種成本低、高性能、多功能的任意波形發生器滿足日常所需。

技術實現思路

1、為解決現有技術存在籃子體積較大，在不使用時，占用空間較大，不便于對籃子進行收納存放的缺陷，本實用新型提供一種任意波形發生器。

2、為了解決上述技術問題，本實用新型提供了如下的技術方案：

3、本實用新型一種任意波形發生器，包括輸入連接器、輸出連接器、第一波形發生模塊、第二波形發生模塊、40m晶振、8m晶振、數模轉換模塊、第一運算放大器模塊、第二運算放大器模塊、第一增益放大器模塊和第二增益放大器模塊；

4、所述第一波形發生模塊以及第二波形發生模塊的輸入端口sclk、sdio、cs與spi通信連接；所述40m晶振、8m晶振連在第一波形發生模塊、第二波形發生模塊的clkp端口之間；

5、所述數模轉換模塊的scl和sda輸入端口分別與輸入連接器上的i2c_scl1和i2c_sda1連接，其vouta和voutb分別與第一運算放大器模塊、第二運算放大器模塊的正輸入端連接；

6、所述第一波形發生模塊的ioutn和ioutp端口與第一增益放大器模塊的v+和v-輸入端連接，且所述第二波形發生模塊的ioutn和ioutp端口與第二增益放大器模塊的v+和v-輸入端連接；所述第一運算放大器模塊的輸出端與第一增益放大器模塊相連；所述第二運算放大器模塊的輸出端與第二增益放大器模塊相連。

7、作為本實用新型的一種優選技術方案，所述數模轉換模塊vref端連接有基準源，所述基準源與第一運算放大器模塊、第二運算放大器模塊中的電壓跟隨器輸入端連接。

8、作為本實用新型的一種優選技術方案，所述第一波形發生模塊和第二波形發生模塊均采用ad9102bcpz芯片。

9、作為本實用新型的一種優選技術方案，所述第一運算放大器模塊和第二運算放大器模塊均采用的是txeaplsanf芯片。

10、作為本實用新型的一種優選技術方案，所述數模轉換模塊采用的是ad5667rbrmz-1芯片。

11、作為本實用新型的一種優選技術方案，所述第一增益放大器模塊和第二增益放大器模塊均采用的是ad5667rbrmz-1芯片。

12、本實用新型的有益效果是：

13、該種任意波形發生器內置spi通信，集成片上模式存儲器，能直接生成復雜波形，調節頻率及對稱度，并使不同的波形交替出現，除了常見的正弦波、方波和鋸齒波以外，本實用新型可以在正弦波的基礎上通過修改不同的頻率從而合成其他波形；i2c通過數模轉換模塊輸出模擬電壓及內部參考電壓經運算放大電路輸出增益控制電壓調節增益放大器,進而調節波形的偏置電壓，輸出任意波形信號。

技術特征：

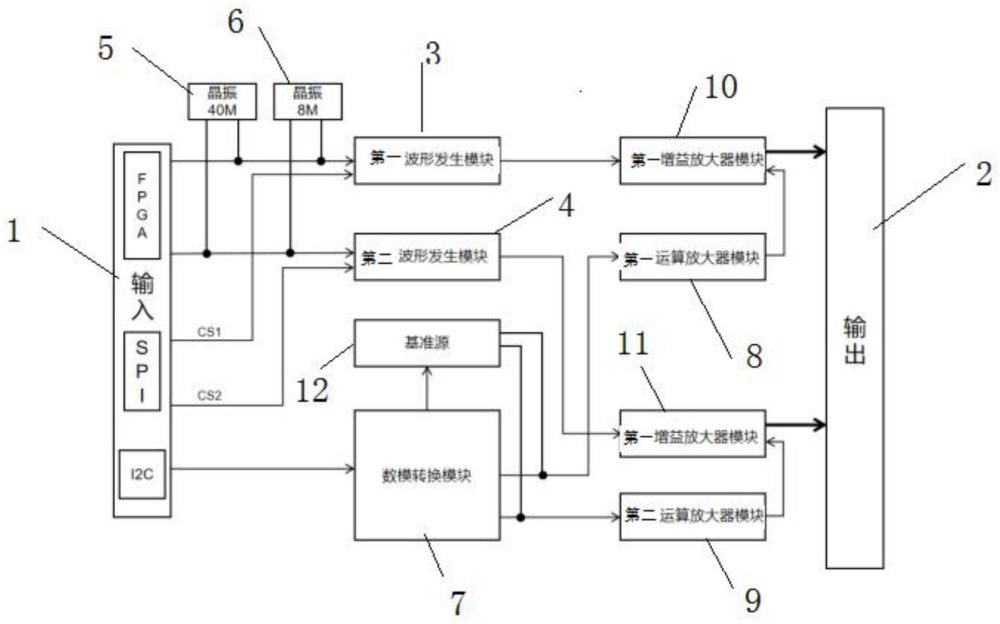

1.一種任意波形發生器，其特征在于，包括輸入連接器（1）、輸出連接器（2）、第一波形發生模塊（3）、第二波形發生模塊（4）、40m晶振（5）、8m晶振（6）、數模轉換模塊（7）、第一運算放大器模塊（8）、第二運算放大器模塊（9）、第一增益放大器模塊（10）和第二增益放大器模塊（11）；

2.根據權利要求1所述的一種任意波形發生器，其特征在于，所述數模轉換模塊（7）vref端連接有基準源（12），所述基準源與第一運算放大器模塊（8）、第二運算放大器模塊（9）中的電壓跟隨器輸入端連接。

3.根據權利要求1所述的一種任意波形發生器，其特征在于，所述第一波形發生模塊（3）和第二波形發生模塊（4）均采用ad9102bcpz芯片。

4.根據權利要求2所述的一種任意波形發生器，其特征在于，所述第一運算放大器模塊（8）和第二運算放大器模塊（9）均采用的是txeaplsanf芯片。

5.根據權利要求1所述的一種任意波形發生器，其特征在于，所述數模轉換模塊（7）采用的是ad5667rbrmz-1芯片。

6.根據權利要求5所述的一種任意波形發生器，其特征在于，所述第一增益放大器模塊（10）和第二增益放大器模塊（11）均采用的是ad5667rbrmz-1芯片。

技術總結
本技術公開了一種任意波形發生器，包括輸入連接器、輸出連接器、第一波形發生模塊、第二波形發生模塊、40M晶振、8M晶振、數模轉換模塊、第一運算放大器模塊、第二運算放大器模塊、第一增益放大器模塊和第二增益放大器模塊；所述第一波形發生模塊以及第二波形發生模塊的輸入端口SCLK、SDIO、CS與SPI通信連接；所述40M晶振、8M晶振連在第一波形發生模塊、第二波形發生模塊的CLKP端口之間；所述數模轉換模塊的SCL和SDA輸入端口分別與輸入連接器上的I2C_SCL1和I2C_SDA1連接；本技術內置SPI通信，集成片上模式存儲器，能直接生成復雜波形，調節頻率及對稱度，并使不同的波形交替出現，除了常見的正弦波、方波和鋸齒波以外。

技術研發人員：梅燃燃,袁敏康,袁承范,孫德滔,楊丹,吳洪升,梅浩,楊進林,蔡西旭,羅海波
受保護的技術使用者：深圳市微特精密科技股份有限公司
技術研發日：20240506
技術公布日：2025/3/20
