本技術屬于覆銅板生產設備，特別是涉及一種覆銅板羽邊裁切定位器。

背景技術：

1、覆銅板羽邊裁切定位器：是用于在制造電路板時定位覆銅板上的羽邊，并進行精確的裁切的設備或工具，覆銅板的羽邊通常指的是在電路板生產過程中，銅箔層超出基板邊緣的部分，這些羽邊需要被準確地裁切，以確保最終電路板的外形尺寸和幾何形狀符合設計要求，覆銅板羽邊裁切定位器通常包括夾持裝置和定位系統，能夠將覆銅板固定在正確的位置，并指導切割工具以進行精確的裁切操作。

2、現有技術中的覆銅板羽邊裁切定位器，通常是對覆銅板的兩側進行同時夾持，但是當覆銅板幾何形狀發生改變時，容易使定位器對覆銅板的定位效果變差，會使覆銅板的位置發生偏差，導致無法精確裁切覆銅板上的羽邊，且現有的定位器大多不能調節裁切刀的位置，導致在面對不同外形或尺寸的覆銅板時不方便裁切羽邊，在使用時有一定的局限性。

3、為此，我們提供了一種覆銅板羽邊裁切定位器，用以解決上述中的問題。

技術實現思路

1、本實用新型的目的在于提供一種覆銅板羽邊裁切定位器，通過定位組件和調節組件的配合設置，解決了現有技術中的覆銅板羽邊裁切定位器，不方便對不同幾何形狀的覆銅板進行定位，以及不方便調節裁切刀的位置的問題。

2、為解決上述技術問題，本實用新型是通過以下技術方案實現的：

3、本實用新型為一種覆銅板羽邊裁切定位器，包括放置板，所述放置板頂部后端固定連接有支架；

4、所述放置板內腔設置有定位組件，所述定位組件包括滑桿，所述滑桿固定于放置板內腔，所述放置板一側固定連接有電動推桿，所述電動推桿一端活動連接有活動桿，所述滑桿表面兩側均滑動連接有滑套，所述滑套一側與活動桿一端活動連接，所述滑套頂部固定連接有夾板，所述支架底部前端設置有下壓件；

5、所述支架底部設置有調節組件，所述調節組件包括氣缸，所述氣缸固定于支架頂部前端，所述氣缸底端固定連接有緩沖套，所述緩沖套內腔頂部固定連接有調節盒，所述調節盒內腔活動連接有雙向螺桿，所述雙向螺桿表面兩側均螺紋連接有安裝板。

6、本實用新型進一步設置為，所述下壓件包括彈簧桿，所述彈簧桿滑動連接于緩沖套內腔底部，所述彈簧桿頂端固定連接有限位板，所述彈簧桿底端固定連接有下壓板。

7、本實用新型進一步設置為，所述雙向螺桿一端與調節盒內腔一側通過軸承轉動連接，另一端延伸至調節盒外部，所述雙向螺桿另一端固定連接有手輪，所述手輪一側螺紋連接有限位銷。

8、本實用新型進一步設置為，所述放置板內腔底部開設有滑槽，所述滑套底部固定連接有滑塊，滑塊表面與滑槽內腔滑動連接。

9、本實用新型進一步設置為，所述放置板內腔頂部開設有限位槽，所述滑套表面一側通過限位槽延伸至放置板外部，所述滑套表面一側與限位槽內腔滑動連接。

10、本實用新型進一步設置為，所述調節盒內腔頂部開設有定位槽，所述安裝板頂部固定連接有頂塊，頂塊表面與定位槽內腔滑動連接。

11、本實用新型進一步設置為，所述緩沖套內腔底部開設有圓孔，所述彈簧桿一端通過圓孔延伸至緩沖套外部。

12、本實用新型進一步設置為，所述調節盒內腔底部開設有矩形槽，所述安裝板表面與矩形槽內腔滑動連接。

13、本實用新型具有以下有益效果：

14、1、本實用新型通過電動推桿的收縮，使得活動桿帶動滑套在滑桿表面相對運動，從而使得夾板相對運動對放置板頂部的覆銅板進行限位，通過氣缸的帶動，能夠使緩沖套帶動下壓板移動對覆銅板頂部進行壓實，以此來適應不同形狀的覆銅板。

15、2、本實用新型通過轉動手輪，能夠帶動雙向螺桿轉動，以此來使兩個安裝板同時相對運動，從而調節裁切刀的位置，并通過調節盒表面的標尺控制裁切刀與覆銅板上的羽邊的距離，并且下壓板頂部固定連接有彈簧桿，彈簧桿能夠對下壓板進行緩沖，使得裁切刀有更大的移動范圍。

16、當然，實施本實用新型的任一產品并不一定需要同時達到以上所述的所有優點。

技術特征：

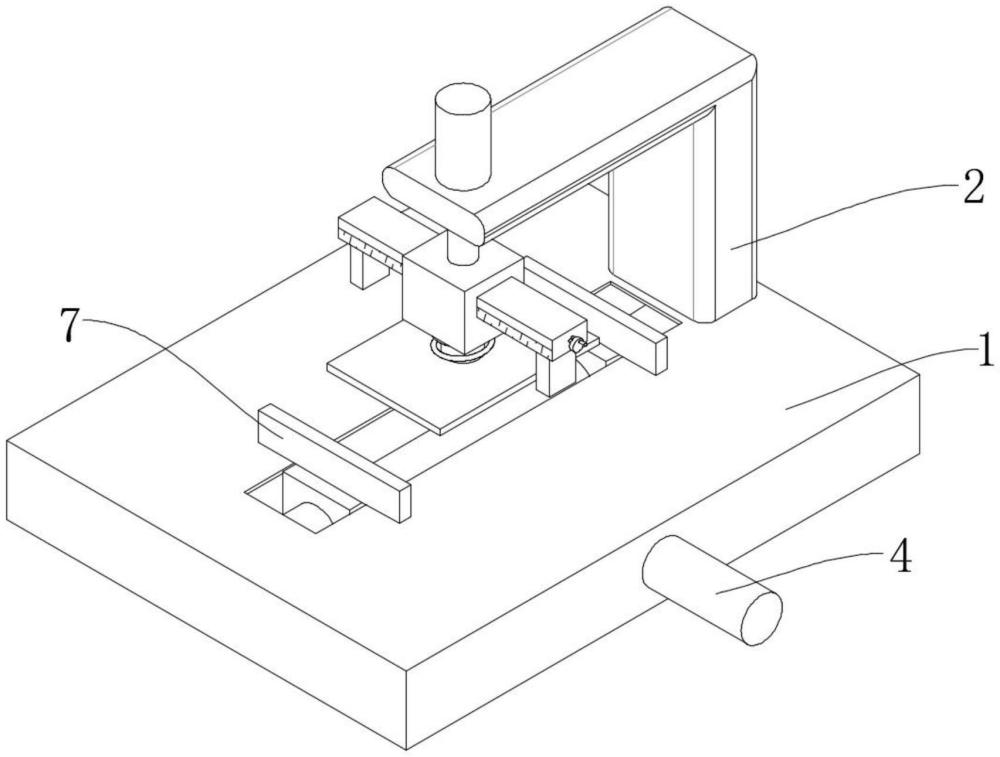

1.一種覆銅板羽邊裁切定位器，包括放置板(1)，其特征在于：所述放置板(1)頂部后端固定連接有支架(2)；所述放置板(1)內腔設置有定位組件，所述定位組件包括滑桿(3)，所述滑桿(3)固定于放置板(1)內腔，所述放置板(1)一側固定連接有電動推桿(4)，所述電動推桿(4)一端活動連接有活動桿(5)，所述滑桿(3)表面兩側均滑動連接有滑套(6)，所述滑套(6)一側與活動桿(5)一端活動連接，所述滑套(6)頂部固定連接有夾板(7)，所述支架(2)底部前端設置有下壓件；所述支架(2)底部設置有調節組件，所述調節組件包括氣缸(8)，所述氣缸(8)固定于支架(2)頂部前端，所述氣缸(8)底端固定連接有緩沖套(9)，所述緩沖套(9)內腔頂部固定連接有調節盒(10)，所述調節盒(10)內腔活動連接有雙向螺桿(11)，所述雙向螺桿(11)表面兩側均螺紋連接有安裝板(12)。

2.根據權利要求1所述的一種覆銅板羽邊裁切定位器，其特征在于，所述下壓件包括彈簧桿(13)，所述彈簧桿(13)滑動連接于緩沖套(9)內腔底部，所述彈簧桿(13)頂端固定連接有限位板(14)，所述彈簧桿(13)底端固定連接有下壓板(15)。

3.根據權利要求1所述的一種覆銅板羽邊裁切定位器，其特征在于，所述雙向螺桿(11)一端與調節盒(10)內腔一側通過軸承轉動連接，另一端延伸至調節盒(10)外部，所述雙向螺桿(11)另一端固定連接有手輪(16)，所述手輪(16)一側螺紋連接有限位銷。

4.根據權利要求1所述的一種覆銅板羽邊裁切定位器，其特征在于，所述放置板(1)內腔底部開設有滑槽，所述滑套(6)底部固定連接有滑塊，滑塊表面與滑槽內腔滑動連接。

5.根據權利要求1所述的一種覆銅板羽邊裁切定位器，其特征在于，所述放置板(1)內腔頂部開設有限位槽，所述滑套(6)表面一側通過限位槽延伸至放置板(1)外部，所述滑套(6)表面一側與限位槽內腔滑動連接。

6.根據權利要求1所述的一種覆銅板羽邊裁切定位器，其特征在于，所述調節盒(10)內腔頂部開設有定位槽，所述安裝板(12)頂部固定連接有頂塊，頂塊表面與定位槽內腔滑動連接。

7.根據權利要求2所述的一種覆銅板羽邊裁切定位器，其特征在于，所述緩沖套(9)內腔底部開設有圓孔，所述彈簧桿(13)一端通過圓孔延伸至緩沖套(9)外部。

8.根據權利要求1所述的一種覆銅板羽邊裁切定位器，其特征在于，所述調節盒(10)內腔底部開設有矩形槽，所述安裝板(12)表面與矩形槽內腔滑動連接。

技術總結
本技術公開了一種覆銅板羽邊裁切定位器，涉及覆銅板生產設備技術領域。本技術包括放置板，所述放置板頂部后端固定連接有支架；所述放置板內腔設置有定位組件，所述定位組件包括滑桿，所述滑桿固定于放置板內腔，所述放置板一側固定連接有電動推桿，所述電動推桿一端活動連接有活動桿，所述滑桿表面兩側均滑動連接有滑套，所述滑套一側與活動桿一端活動連接。本技術通過電動推桿的收縮，使得活動桿帶動滑套在滑桿表面相對運動，從而使得夾板相對運動對放置板頂部的覆銅板進行限位，通過氣缸的帶動，能夠使緩沖套帶動下壓板移動對覆銅板頂部進行壓實，以此來適應不同形狀的覆銅板。

技術研發人員：張竹
受保護的技術使用者：深圳市安博利科技有限公司
技術研發日：20240521
技術公布日：2025/3/10
