本技術涉及石墨烯電加熱，具體為一種石墨烯電加熱裝置。

背景技術：

1、石墨烯是石墨的衍生品之一。傳統的石墨片厚度比石墨烯厚，當把石墨片剝成單層之后，這種只有一個碳原子厚度的單層就是石墨烯。石墨烯是單層的石墨，石墨可以看成是由多層石墨烯一層層疊加起來的。而氧化石墨是將石墨通過強氧化劑氧化，表面生成羥基、羧基等官能團，將氧化石墨超聲分散后，由于超聲的振蕩，分散作用很容易將氧化石墨分散層片狀的結構即氧化石墨烯，將氧化石墨烯用還原劑還原又可得到石墨烯。

2、普通電加熱是通過通電加熱絲、電阻絲等，把電的能量轉化為熱能的過程。石墨烯電加熱則是利用石墨烯材料的導電性能進行加熱，將電流傳輸?shù)绞┲校渖戏降奈矬w會受到熱輻射而加熱，由于普通電加熱需要一定時間才能把加熱絲、電阻絲等發熱體加熱到足夠的溫度，所以其加熱速度相對較慢，還存在一定的能量浪費，對于一些需要快速加熱的場合(如地暖系統等)，傳統的電加熱結構則不能滿足人們快速升溫的使用需求。因此，亟需一種石墨烯電加熱裝置來解決上述問題。

技術實現思路

1、基于上述背景技術中所提到的現有技術中的不足之處，為此本實用新型提供了一種石墨烯電加熱裝置。

2、本實用新型通過采用如下技術方案克服以上技術問題，具體為：

3、一種石墨烯電加熱裝置，包括保護殼，所述保護殼的頂部開設有安裝槽，所述安裝槽的內部設置有阻燃保護層、石墨烯發熱層、電容屏蔽層、陶瓷板和防水保護板，所述阻燃保護層、石墨烯發熱層、電容屏蔽層、陶瓷板和防水保護板從下至上依次設置；

4、所述保護殼由鋁合金材料制成；

5、所述保護殼的一側設置有電源接頭，所述電源接頭與所述石墨烯發熱層電性連接。

6、作為本實用新型進一步的方案：所述保護殼的頂部開設有裝配槽，所述防水保護板設置于所述裝配槽的內部。

7、作為本實用新型再進一步的方案：所述防水保護板的頂部外壁設置有等距離分布的固定螺栓，所述防水保護板通過固定螺栓固定連接在所述裝配槽的內部。

8、作為本實用新型再進一步的方案：所述防水保護板的四側外壁均開設有密封槽，所述密封槽的內部卡接有密封條，所述密封條抵緊在所述安裝槽的內壁上。

9、作為本實用新型再進一步的方案：所述保護殼的頂部開設有凹槽，所述防水保護板的底部外壁固定連接有第一連接塊，所述第一連接塊與所述凹槽相配合。

10、作為本實用新型再進一步的方案：所述凹槽的底部?jī)?nèi)壁固定連接有第二連接塊，所述第二連接塊的頂部外壁固定連接有彈簧。

11、作為本實用新型再進一步的方案：所述保護殼的頂部外壁開設有防錯槽，所述防錯槽的內部卡接有防錯塊，所述防錯塊固定連接在所述防水保護板的兩側外壁上；

12、所述防錯塊兩側分別設置有弧形邊和直邊。

13、采用以上結構后，本實用新型相較于現有技術，具備以下優點：

14、1.本實用新型中，通過設置的石墨烯發熱層能夠使整個加熱裝置具有快速加熱、高效節能的特點，由于石墨烯本身的導電性能很強，能夠迅速將電能轉化為熱能，因此加熱速度非常快，滿足了人們?cè)谛枰焖偌訜岬膱?chǎng)合(如地暖系統等)的使用需求。

15、2.本實用新型中，通過設置的保護殼、防水保護板、密封槽和密封條，由于整個加熱裝置外層設置的是由鋁合金材料制成的保護殼，因此提高了其整體的強度，同時位于頂部的防水保護板起到良好的防水效果，且防水保護板外壁開設密封槽內卡接有密封條，可以進一步保證整個防水保護板對加熱裝置的密封性能，延長了整個裝置的使用壽命。

16、3.本實用新型中，通過設置的凹槽、彈簧、第一連接塊、第二連接塊和防錯塊，當工作人員需要對電加熱裝置進行檢修時需要首先將多組固定螺栓拆下，當防水保護板表面的固定螺栓拆卸后處于壓縮狀態的彈簧快速恢復形變，從而能夠?qū)⒎浪Ｗo(hù)板快速頂起，方便工作人員將防水保護板快速拆除，提高了人們對整個電加熱裝置的檢修速率，同時在檢修完成后，通過設置的防錯塊可以使工作人員將防水保護板與裝配槽快速對接，也提高了對防水保護板的裝配效率。

技術特征：

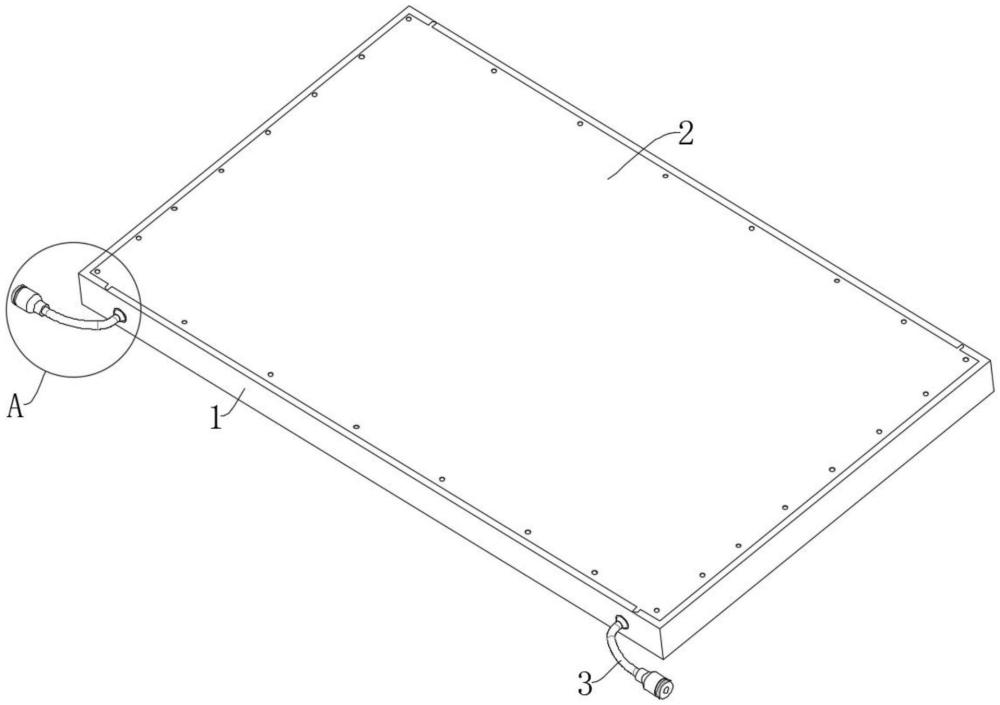

1.一種石墨烯電加熱裝置，包括保護殼(1)，其特征在于，所述保護殼(1)的頂部開設有安裝槽(17)，所述安裝槽(17)的內部設置有阻燃保護層(11)、石墨烯發熱層(10)、電容屏蔽層(9)、陶瓷板(8)和防水保護板(2)，所述阻燃保護層(11)、石墨烯發熱層(10)、電容屏蔽層(9)、陶瓷板(8)和防水保護板(2)從下至上依次設置；

2.根據權利要求1所述的一種石墨烯電加熱裝置，其特征在于，所述保護殼(1)的頂部開設有裝配槽(6)，所述防水保護板(2)設置于所述裝配槽(6)的內部。

3.根據權利要求2所述的一種石墨烯電加熱裝置，其特征在于，所述防水保護板(2)的頂部外壁設置有等距離分布的固定螺栓(18)，所述防水保護板(2)通過固定螺栓(18)固定連接在所述裝配槽(6)的內部。

4.根據權利要求3所述的一種石墨烯電加熱裝置，其特征在于，所述防水保護板(2)的四側外壁均開設有密封槽(14)，所述密封槽(14)的內部卡接有密封條(7)，所述密封條(7)抵緊在所述安裝槽(17)的內壁上。

5.根據權利要求4所述的一種石墨烯電加熱裝置，其特征在于，所述保護殼(1)的頂部開設有凹槽(12)，所述防水保護板(2)的底部外壁固定連接有第一連接塊(15)，所述第一連接塊(15)與所述凹槽(12)相配合。

6.根據權利要求5所述的一種石墨烯電加熱裝置，其特征在于，所述凹槽(12)的底部?jī)?nèi)壁固定連接有第二連接塊(16)，所述第二連接塊(16)的頂部外壁固定連接有彈簧(13)。

7.根據權利要求6所述的一種石墨烯電加熱裝置，其特征在于，所述保護殼(1)的頂部外壁開設有防錯槽(4)，所述防錯槽(4)的內部卡接有防錯塊(5)，所述防錯塊(5)固定連接在所述防水保護板(2)的兩側外壁上；

技術總結
本技術涉及石墨烯電加熱技術領域，具體為一種石墨烯電加熱裝置，包括保護殼，所述保護殼的頂部開設有安裝槽，所述安裝槽的內部設置有阻燃保護層、石墨烯發熱層、電容屏蔽層、陶瓷板和防水保護板，所述阻燃保護層、石墨烯發熱層、電容屏蔽層、陶瓷板和防水保護板從下至上依次設置，所述保護殼由鋁合金材料制成，所述保護殼的一側設置有電源接頭，所述電源接頭與所述石墨烯發熱層電性連接。本技術中，通過設置的石墨烯發熱層能夠使整個加熱裝置具有快速加熱、高效節能的特點，由于石墨烯本身的導電性能很強，能夠迅速將電能轉化為熱能，因此加熱速度非常快，滿足了人們?cè)谛枰焖偌訜岬膱?chǎng)合(如地暖系統等)的使用需求。

技術研發人員：陳俊舟,鄧文軍,譚谷豐
受保護的技術使用者：南方石墨新材料有限公司
技術研發日：20240604
技術公布日：2025/4/28
