本技術涉及照明，具體涉及一種led供電電路。

背景技術：

1、現有技術中，由于led具有高效節能、壽命長、低壓可控等優點，因此被廣泛應用于各種場合，例如內窺鏡系統。當內窺鏡系統的同屏顯示需要快速的切換不同模式的光譜時，需要led進行快速啟動。此時一般采用如下方式快速啟動led：(1)通過開關穩壓芯片的使能功能；(2)通過在供電回路中增加電子開關。然而方式(1)由于開關穩壓芯片軟啟動時間的存在，通過芯片本身的使能功能很難實現電路的快速啟動，從而無法滿足應用要求。方式(2)采用在供電回路串聯電子開關的方式，雖然可以滿足快速啟動的要求，但是會降低電路的效率，隨著led的供電電流越大越明顯。

技術實現思路

1、有鑒于此，本實用新型提供了一種led供電電路，以解決難以實現led快速啟動的問題。

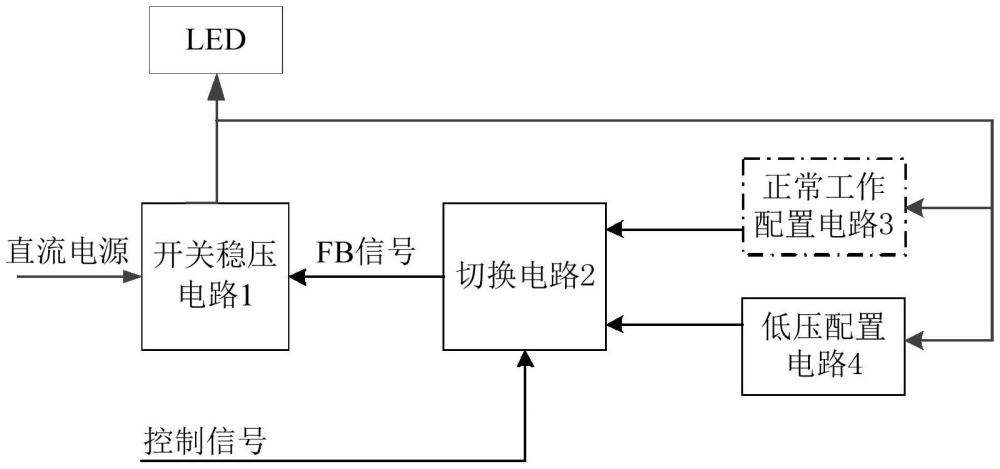

2、本實用新型提供了一種led供電電路，包括：開關穩壓電路、切換電路、正常工作配置電路及低壓配置電路，其中，

3、所述開關穩壓電路的輸入端接入外部直流電源，所述開關穩壓電路輸出與led相連，所述開關穩壓電路的反饋端與所述切換電路的輸出端連接；

4、所述切換電路的第一輸入端與所述低壓配置電路的輸出端連接，所述切換電路的第二輸入端與所述正常工作配置電路的輸出端連接，所述切換電路的第三輸入端接入外部控制信號，所述低壓配置電路用于配置所述開關穩壓電路的輸出電壓小于led的啟動電壓。

5、在一種可選的實施方式中，所述開關穩壓電路包括開關穩壓芯片和外圍配置電路，所述開關穩壓芯片的輸入電壓引腳接入外部直流電源，所述開關穩壓芯片通過所述外圍配置電路與led相連，所述開關穩壓芯片的反饋引腳與所述切換電路的信號輸出端連接。

6、在一種可選的實施方式中，所述低壓配置電路包括：第一電阻及第二電阻，其中，

7、所述第一電阻的一端接入所述開關穩壓電路的輸出電壓，所述第一電阻的另一端分別與所述切換電路的第一輸入端、所述第二電阻的一端連接，所述第二電阻的另一端接地。

8、在一種可選的實施方式中，所述低壓配置電路包括：第一電阻及第二電阻，其中，

9、所述第一電阻的一端接入所述開關穩壓電路的輸出電壓，所述第一電阻的另一端與所述切換電路的第一輸入端連接；

10、所述第二電阻的一端與所述開關穩壓芯片的反饋引腳連接，所述第二電阻的另一端接地。

11、在一種可選的實施方式中，所述低壓配置電路包括：穩壓二極管及第二電阻，其中，

12、所述穩壓二極管的一端接入所述開關穩壓電路的輸出電壓，所述穩壓二極管的另一端分別與所述切換電路的第一輸入端、所述第二電阻的一端連接，所述第二電阻的另一端接地。

13、在一種可選的實施方式中，所述切換電路為集成電子開關或由分立元件組成的開關電路。

14、在一種可選的實施方式中，所述切換電路為集成電子開關，所述集成電子開關的使能引腳接入外部控制信號，所述集成電子開關的第一輸入引腳與所述低壓配置電路連接，所述集成電子開關的第二輸入引腳與所述正常工作配置電路連接，所述集成電子開關的輸出引腳與所述開關穩壓芯片的反饋引腳連接。

15、在一種可選的實施方式中，所述開關穩壓芯片為升壓穩壓芯片或者降壓穩壓芯片。

16、在一種可選的實施方式中，所述集成電子開關的輸入電壓引腳接入外部供電電源，并且所述輸入電壓引腳還通過第一電容接地。

17、在一種可選的實施方式中，所述集成電子開關的接地引腳接地。

18、本實用新型提供了一種led供電電路，包括：開關穩壓電路、切換電路、正常工作配置電路及低壓配置電路，其中，開關穩壓電路的輸入端接入外部直流電源，開關穩壓電路輸出與led相連，開關穩壓電路的反饋端與切換電路的輸出端連接；切換電路的第一輸入端與低壓配置電路的輸出端連接，切換電路的第二輸入端與正常工作配置電路的輸出端連接，切換電路的第三輸入端接入外部控制信號，低壓配置電路用于配置開關穩壓電路的輸出電壓小于led的啟動電壓。當需要led關斷時，通過切換電路切換到低壓配置電路接入，斷開正常工作配置電路，開關穩壓電路將被配置為較低的輸出電壓，實現led不工作的同時，開關穩壓芯片又處于正常運行的狀態，從而實現了在下次啟動的時候避開了芯片軟啟動時間的影響，進而實現快速啟動。

技術特征：

1.一種led供電電路，其特征在于，包括：開關穩壓電路、切換電路、正常工作配置電路及低壓配置電路，其中，

2.根據權利要求1所述的led供電電路，其特征在于，所述開關穩壓電路包括開關穩壓芯片和外圍配置電路，所述開關穩壓芯片的輸入電壓引腳接入外部直流電源，所述開關穩壓芯片通過所述外圍配置電路與led相連，所述開關穩壓芯片的反饋引腳與所述切換電路的信號輸出端連接。

3.根據權利要求2所述的led供電電路，其特征在于，所述低壓配置電路包括：第一電阻及第二電阻，其中，

4.根據權利要求2所述的led供電電路，其特征在于，所述低壓配置電路包括：第一電阻及第二電阻，其中，

5.根據權利要求2所述的led供電電路，其特征在于，所述低壓配置電路包括：穩壓二極管及第二電阻，其中，

6.根據權利要求2所述的led供電電路，其特征在于，所述切換電路為集成電子開關或由分立元件組成的開關電路。

7.根據權利要求2所述的led供電電路，其特征在于，所述切換電路為集成電子開關，所述集成電子開關的使能引腳接入外部控制信號，所述集成電子開關的第一輸入引腳與所述低壓配置電路連接，所述集成電子開關的第二輸入引腳與所述正常工作配置電路連接，所述集成電子開關的輸出引腳與所述開關穩壓芯片的反饋引腳連接。

8.根據權利要求2所述的led供電電路，其特征在于，所述開關穩壓芯片為升壓穩壓芯片或者降壓穩壓芯片。

9.根據權利要求7所述的led供電電路，其特征在于，所述集成電子開關的輸入電壓引腳接入外部供電電源，并且所述輸入電壓引腳還通過第一電容接地。

10.根據權利要求9所述的led供電電路，其特征在于，所述集成電子開關的接地引腳接地。

技術總結
本技術涉及照明技術領域，公開了一種LED供電電路，其中，開關穩壓電路的反饋端與切換電路的輸出端連接；切換電路的第一輸入端與低壓配置電路的輸出端連接，切換電路的第二輸入端與正常工作配置電路的輸出端連接，切換電路的第三輸入端接入外部控制信號，低壓配置電路用于配置開關穩壓電路的輸出電壓小于LED的啟動電壓。當需要LED關斷時，通過切換電路切換到低壓配置電路接入，斷開正常工作配置電路，開關穩壓電路將被配置為較低的輸出電壓，實現LED不工作的同時，開關穩壓芯片又處于正常運行的狀態，從而實現了在下次啟動的時候避開了芯片軟啟動時間的影響，進而實現快速啟動。
