本技術涉及電源設備的，具體涉及一種柜體嵌入式電源盒。

背景技術：

1、隨著人們生活水平的提高，對家具的功能要求也日益提高，例如具有照明功能（或者其他用電功能）的衣柜、鏡柜、櫥柜、浴室柜等，照明功能的實現通常需要設置電源盒。

2、現有技術中，為了不影響美觀，電源盒一般安裝在柜體背部或者頂部等用戶較難接觸的位置上，該設置方式通常會導致電源盒的拆裝維護較為困難。

3、因此，需要進一步改進。

技術實現思路

1、本實用新型的目的在于克服上述現有技術存在的不足，而提供一種柜體嵌入式電源盒，方便用戶對柜體上的電源盒進行快速拆裝維護。

2、本實用新型的目的是這樣實現的：

3、一種柜體嵌入式電源盒，包括盒主體，盒主體上設有嵌入凸臺，嵌入凸臺能夠嵌入具有安裝槽的柜體，嵌入凸臺的外側周邊位置設有卡接塊，盒主體與柜體能夠通過卡接塊可拆卸連接。

4、作為一具體方案，所述柜體由圍板組裝而成，安裝槽開設于圍板上，嵌入凸臺的厚度為d，圍板的厚度為d1，安裝槽的深度為d2，d1≥d2≥d，9mm＜d＜15mm。

5、作為一具體方案，所述卡接塊包括彈性變形部以及卡扣部，彈性變形部首端連接于盒主體，卡扣部位于彈性變形部尾端，卡扣部通過彈性變形部的變形可卡緊在安裝槽內。

6、作為一具體方案，所述盒主體上對應嵌入凸臺的下側位置設有能夠嵌入柜體并與柜體抵接的面板，面板朝嵌入凸臺的外側方向延伸。

7、作為一具體方案，所述面板的豎向投影左右兩側呈圓弧形狀，面板的豎向投影前后兩側呈直線形狀，面板周邊形成用于遮擋安裝槽的遮擋結構。

8、作為一具體方案，所述嵌入凸臺的內側具有電器腔，電器腔內設有電控組件，電器腔的上側呈開口狀，嵌入凸臺對應電器腔的開口位置連接有上蓋，上蓋與嵌入凸臺可拆卸連接。

9、作為一具體方案，所述卡接塊設置于上蓋位置，嵌入凸臺設有與卡接塊對應的限位槽口，卡接塊與限位槽口緊配合能夠使上蓋與嵌入凸臺連接固定。

10、作為一具體方案，所述電控組件電性連接有接線端子，接線端子敞開設置在盒主體的左右兩側，卡接塊設置在盒主體的前后兩側。

11、作為一具體方案，所述電器腔內還設有感應組件，感應組件與電控組件電性連接。

12、作為一具體方案，所述感應組件包括人體感應裝置或者手勢感應裝置或者遙控感應裝置，盒主體的下側對應紅外感應裝置的位置設有感應窗口，盒主體對應感應窗口的位置連接有鏡片件。

13、本實用新型的有益效果是：

14、嵌入凸臺配合卡接塊能夠使電源盒以嵌入的方式與柜體上用戶較為容易接觸的位置進行安裝連接，既不需要額外占用柜體的內部空間又不會影響柜體的整體外觀，同時還可以使用戶更加容易地對電源盒進行拆裝維護。

技術特征：

1.一種柜體嵌入式電源盒，其特征在于，包括盒主體，所述盒主體上設有嵌入凸臺（2），所述嵌入凸臺（2）能夠嵌入具有安裝槽（11）的柜體，所述嵌入凸臺（2）的外側周邊位置設有卡接塊（3），所述盒主體與柜體能夠通過卡接塊（3）可拆卸連接。

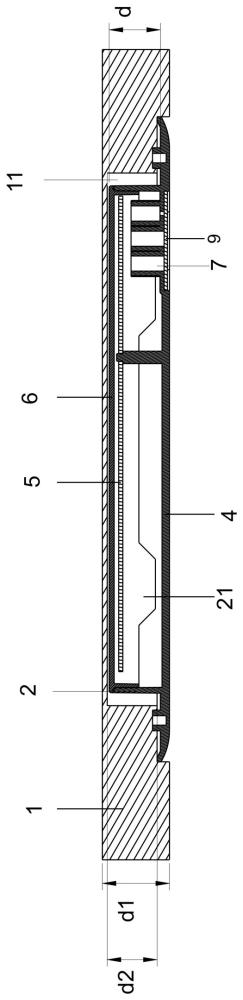

2.根據權利要求1所述柜體嵌入式電源盒，其特征在于：所述柜體由圍板（1）組裝而成，安裝槽（11）開設于圍板（1）上，所述嵌入凸臺（2）的厚度為d，圍板（1）的厚度為d1，安裝槽（11）的深度為d2，d1≥d2≥d，所述9mm＜d＜15mm。

3.根據權利要求1所述柜體嵌入式電源盒，其特征在于：所述卡接塊（3）包括彈性變形部（31）以及卡扣部（32），所述彈性變形部（31）首端連接于盒主體，卡扣部（32）位于彈性變形部（31）尾端，卡扣部（32）通過彈性變形部（31）的變形可卡緊在安裝槽（11）內。

4.根據權利要求1所述柜體嵌入式電源盒，其特征在于：所述盒主體上對應嵌入凸臺（2）的下側位置設有能夠嵌入柜體并與柜體抵接的面板（4），所述面板（4）朝嵌入凸臺（2）的外側方向延伸。

5.根據權利要求4所述柜體嵌入式電源盒，其特征在于：所述面板（4）的豎向投影左右兩側呈圓弧形狀，面板（4）的豎向投影前后兩側呈直線形狀，面板（4）周邊形成用于遮擋安裝槽（11）的遮擋結構。

6.根據權利要求1-5任一項所述柜體嵌入式電源盒，其特征在于：所述嵌入凸臺（2）的內側具有電器腔（21），所述電器腔（21）內設有電控組件（5），所述電器腔（21）的上側呈開口狀，嵌入凸臺（2）對應電器腔（21）的開口位置連接有上蓋（6），所述上蓋（6）與嵌入凸臺（2）可拆卸連接。

7.根據權利要求6所述柜體嵌入式電源盒，其特征在于：所述卡接塊（3）設置于上蓋（6）位置，所述嵌入凸臺（2）設有與卡接塊（3）對應的限位槽口（22），所述卡接塊（3）與限位槽口（22）緊配合能夠使上蓋（6）與嵌入凸臺（2）連接固定。

8.根據權利要求6所述柜體嵌入式電源盒，其特征在于：所述電控組件（5）電性連接有接線端子（23），所述接線端子（23）敞開設置在盒主體的左右兩側，所述卡接塊（3）設置在盒主體的前后兩側。

9.根據權利要求6所述柜體嵌入式電源盒，其特征在于：所述電器腔（21）內還設有感應組件（7），所述感應組件（7）與電控組件（5）電性連接。

10.根據權利要求9所述柜體嵌入式電源盒，其特征在于：所述感應組件（7）包括人體感應裝置或者手勢感應裝置或者遙控感應裝置，所述盒主體的下側對應紅外感應裝置的位置設有感應窗口（8），盒主體對應感應窗口（8）的位置連接有鏡片件（9）。

技術總結
本技術涉及一種柜體嵌入式電源盒，包括盒主體，盒主體上設有嵌入凸臺，嵌入凸臺能夠嵌入具有安裝槽的柜體，嵌入凸臺的外側周邊位置設有卡接塊，盒主體與柜體能夠通過卡接塊可拆卸連接，嵌入凸臺配合卡接塊能夠使電源盒以嵌入的方式與柜體上用戶較為容易接觸的位置進行安裝連接，既不需要額外占用柜體的內部空間又不會影響柜體的整體外觀，同時還可以使用戶更加容易地對電源盒進行拆裝維護。

技術研發人員：譚植,譚清文
受保護的技術使用者：佛山市威斯泰電器有限公司
技術研發日：20240607
技術公布日：2025/4/28
