本技術屬于儲能柜，涉及一種儲能箱柜用的隱藏式固定支架。

背景技術：

1、儲能柜是一種專門設計用于儲存電能的設備，儲能柜的應用場景廣泛，它在電力系統、可再生能源利用、家庭備用電源以及特定行業應用中扮演著重要角色。儲能柜通過高效能的能量儲存與釋放能力，對提升能源利用效率、促進可再生能源的普及以及增強電力系統的靈活性和可靠性具有重要意義。由于儲能柜的產品多樣化以及應用場景的不同，現有的儲能柜有多種不同的型號及安裝方式。目前儲能行業內很大一部分儲能箱柜產品，在用戶現場安裝時，都需要固定在墻壁上和地面上，防止產品傾倒，對人身造成傷害，對儲能設備造成損毀，從而引起人員及財產損失。

2、然而，現有的儲能箱柜安裝方式通常是采用鈑金固定支架將產品與墻壁連接，固定支架放于產品左右兩側或柜頂上部，安裝后固定支架等連接裝置裸露在外，當需要在儲能箱柜的旁邊或者上部安裝其他設備時會引起相互干涉，給其他設備的安裝帶來很大的不便，或者當多個儲能箱柜需要并柜時，由于兩側的固定支架等連接裝置占用鄰柜空間使得并柜間距無法滿足安裝要求。

3、因此，需要一種在保證儲能箱柜安裝可靠的前提下不會占用或干涉鄰柜上柜的支架裝置來解決上述技術問題。

技術實現思路

1、本實用新型解決技術問題所采取的技術方案是：一種儲能箱柜用的隱藏式固定支架，包括：墻體支架、箱體支架，墻體支架、箱體支架均呈長角鐵狀；墻體支架的豎直面上設有兩到三個第一通孔，墻體支架的水平面上設有一到四個螺孔；箱體支架的豎直面上設有兩到三個第二通孔，箱體支架的水平面上設有一到四個第三通孔，第三通孔與螺孔的孔距與孔位相匹配；

2、墻體支架通過第一通孔固定連接到墻體的立面上，箱體支架通過第二通孔可拆卸連接到儲能箱柜的貼靠到墻體一側的側壁上；第三通孔通過螺栓螺紋連接到螺孔之后，儲能箱柜貼靠或者掛靠到墻體的側壁上。

3、優選的，所述墻體支架的豎直面上設有兩個第一通孔，墻體支架的水平面上設有兩個螺孔；箱體支架的豎直面上設有兩個第二通孔，箱體支架的水平面上設有兩個第三通孔。

4、更選的，所述第一通孔為豎直的長孔。

5、更選的，所述第二通孔為水平的長孔。

6、更選的，所述第三通孔為長度方向垂直于墻體側壁的水平長孔。

7、更選的，所述第三通孔的邊緣沿第三通孔的長度方向設有刻度尺。

8、更選的，所述箱體支架的水平面外沿設有兩處豁口，豁口的間距與第一通孔的孔距相同，豁口位置正對第二通孔的長孔中部。

9、優選的，所述螺孔為將螺母固定連接到墻體支架的水平面的底面上，螺母對應的墻體支架水平面上設有過螺栓孔。

10、優選的，所述墻體支架、箱體支架的水平面與豎直面之間的彎折角度均為90°，墻體支架的水平面寬度不大于箱體支架的水平面寬度。

11、本實用新型的有益效果是：

12、本實用新型通過將固定支架分解為墻體支架與箱體支架，將墻體支架與箱體支架分別與墻體與儲能箱柜連接后再將墻體支架與箱體支架之間進行對接固定，使得安裝支架完全隱藏在儲能箱柜的背面，不再裸露于儲能箱柜的側后方或上后方，保證了儲能箱柜安裝可靠的前提下不會占用或干涉鄰柜上柜的空間位置，為后續鄰柜上柜的安裝提供了便利。

技術特征：

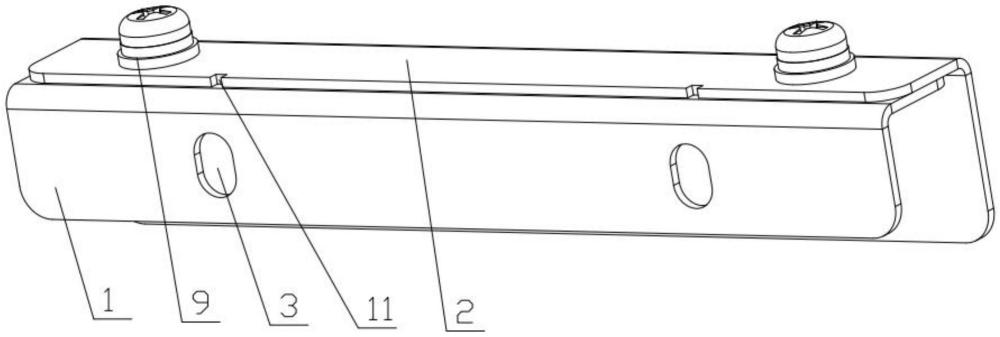

1.一種儲能箱柜用的隱藏式固定支架，其特征在于，包括：墻體支架(1)、箱體支架(2)，所述墻體支架(1)、箱體支架(2)均呈長角鐵狀；

2.根據權利要求1所述的一種儲能箱柜用的隱藏式固定支架，其特征在于，所述墻體支架(1)的豎直面上設有兩個第一通孔(3)，所述墻體支架(1)的水平面上設有兩個螺孔(4)；所述箱體支架(2)的豎直面上設有兩個第二通孔(5)，所述箱體支架(2)的水平面上設有兩個第三通孔(6)。

3.根據權利要求2所述的一種儲能箱柜用的隱藏式固定支架，其特征在于，所述第一通孔(3)為豎直的長孔。

4.根據權利要求2所述的一種儲能箱柜用的隱藏式固定支架，其特征在于，所述第二通孔(5)為水平的長孔。

5.根據權利要求2所述的一種儲能箱柜用的隱藏式固定支架，其特征在于，所述第三通孔(6)為長度方向垂直于墻體(7)側壁的水平長孔。

6.根據權利要求5所述的一種儲能箱柜用的隱藏式固定支架，其特征在于，所述第三通孔(6)的邊緣沿第三通孔(6)的長度方向設有刻度尺(10)。

7.根據權利要求3、4、5中任一權利要求所述的一種儲能箱柜用的隱藏式固定支架，其特征在于，所述箱體支架(2)的水平面外沿設有兩處豁口(11)，所述豁口(11)的間距與所述第一通孔(3)的孔距相同，所述豁口(11)位置正對第二通孔(5)的長孔中部。

8.根據權利要求1所述的一種儲能箱柜用的隱藏式固定支架，其特征在于，所述螺孔(4)為將螺母(12)固定連接到墻體支架(1)的水平面的底面上，所述螺母(12)對應的墻體支架(1)水平面上設有過螺栓孔。

9.根據權利要求1所述的一種儲能箱柜用的隱藏式固定支架，其特征在于，所述墻體支架(1)、箱體支架(2)的水平面與豎直面之間的彎折角度均為90°，所述墻體支架(1)的水平面寬度不大于所述箱體支架(2)的水平面寬度。

技術總結
本技術屬于儲能柜技術領域,涉及一種儲能箱柜用的隱藏式固定支架，包括：墻體支架、箱體支架，墻體支架、箱體支架均呈長角鐵狀；墻體支架、箱體支架的各安裝面上分別設有安裝孔；墻體支架連接墻體立面，箱體支架連接到儲能箱柜的靠墻側；墻體支架、箱體支架通過安裝孔連接后，儲能箱柜貼靠或者掛靠到墻體的側壁上；本技術通過將墻體支架與箱體支架分別與墻體與儲能箱柜連接后再將墻體支架與箱體支架之間進行對接固定，使得安裝支架完全隱藏在儲能箱柜的背面，不再裸露于儲能箱柜的側后方或上后方，保證了儲能箱柜安裝可靠的前提下不會占用或干涉鄰柜上柜的空間位置，為后續鄰柜上柜的安裝提供了便利。

技術研發人員：王小波
受保護的技術使用者：浙江華峰儲能科技有限公司
技術研發日：20240617
技術公布日：2025/4/28
