本技術實施例涉及電子器件，特別是涉及一種屏蔽罩、電路板組件及電子設備。

背景技術：

1、在電子設備中，為了保護電子元件免受外界電磁干擾，或防止電子元件之間產生電磁干擾，通常會采用屏蔽罩來罩設電子元件。目前的屏蔽罩通常為一體化結構。

2、在實現本申請實施例的過程中，發明人發現：一體化屏蔽罩的設置在電子元件損壞需要更換或維修時，需要整體拆除屏蔽罩，不便于操作，導致維護成本較高。

技術實現思路

1、鑒于上述問題，本實用新型實施例提供了一種屏蔽罩、電路板組件及電子設備，克服了上述問題或者至少部分地解決了上述問題。

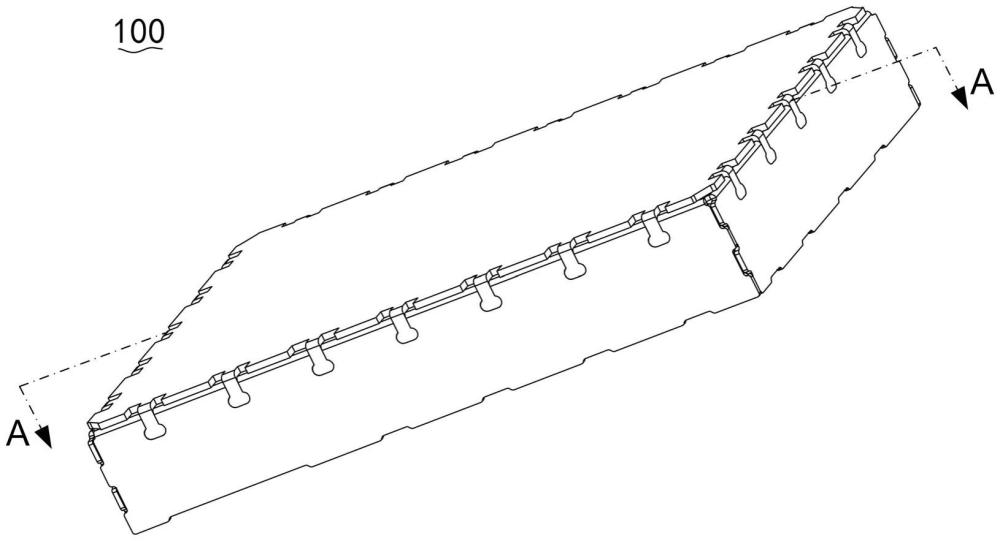

2、為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種屏蔽罩，包括框體和蓋板，所述框體包括側板，所述側板圍合成收容空間，所述側板設有第一卡接結構，所述蓋板設于所述框體，所述蓋板蓋設于所述收容空間的一端，以將所述收容空間的一端封閉，所述蓋板設有第二卡接結構，所述第二卡接結構用于與所述第一卡接結構卡合。

3、可選的，所述第一卡接結構為設置于所述側板靠近所述蓋板的一端的卡孔，所述第二卡接結構為自所述蓋板延伸得到的卡塊，所述卡塊用于卡合于所述卡孔。

4、可選的，所述卡塊包括延伸部和凸出部，所述延伸部的一端與所述蓋板連接，所述凸出部設于所述延伸部另一端的兩側，所述卡孔的形狀與所述卡塊的形狀相匹配。

5、可選的，所述凸出部為弧形。

6、可選的，所述蓋板于所述卡塊的兩側分別設置有缺口。

7、可選的，所述卡塊的數量和所述卡孔的數量均為至少兩個；

8、所述卡塊環繞所述蓋板的邊緣設置，所述卡孔環繞所述側板的一端邊緣設置。

9、可選的，所述側板包括第一側板、第二側板、第三側板和第四側板，所述第一側板的兩側分別設有第一限位缺口，第三側板的兩側分別設有第二限位缺口，所述第二側板的一側和所述第四側板的一側均設有第一限位塊，所述第二側板的另一側和所述第四側板的另一側均設有第二限位塊，所述第一限位缺口和所述第一限位塊互相配合，所述第二限位缺口和所述第二限位塊互相配合。

10、可選的，所述框體還包括承接板，所述承接板與所述側板的一端垂直連接，所述承接板伸入所述收容空間，所述承接板用于承托所述蓋板。

11、為解決上述技術問題，本實用新型采用的另一個技術方案是：提供一種電路板組件，包括電路板、電子元件和上述的屏蔽罩，所述電子元件和所述屏蔽罩均設于所述電路板，所述屏蔽罩罩設所述電子元件。

12、為解決上述技術問題，本實用新型采用的又一個技術方案是：提供一種電子設備，包括上述的電路板組件。

13、本實用新型實施例的有益效果是：區別于現有技術的情況，本申請實施例提供一種屏蔽罩、電路板組件及電子設備，所述屏蔽罩包括框體和蓋板，所述框體包括側板，所述側板圍合成收容空間，所述側板設有第一卡接結構，所述蓋板設于所述框體，所述蓋板蓋設于所述收容空間的一端，以將所述收容空間的一端封閉，所述蓋板設有第二卡接結構，所述第二卡接結構用于與所述第一卡接結構卡合。通過上述方式，蓋板與框體卡接連接，便于拆卸和安裝。

技術特征：

1.一種屏蔽罩，其特征在于，包括，

2.根據權利要求1所述的屏蔽罩，其特征在于,

3.根據權利要求2所述的屏蔽罩，其特征在于,

4.根據權利要求3所述的屏蔽罩，其特征在于，

5.根據權利要求2所述的屏蔽罩，其特征在于，

6.根據權利要求2所述的屏蔽罩，其特征在于，

7.根據權利要求1所述的屏蔽罩，其特征在于，

8.根據權利要求1-7中任意一項所述的屏蔽罩，其特征在于，

9.一種電路板組件，其特征在于，包括電路板、電子元件和如權利要求1-8中任意一項所述屏蔽罩；

10.一種電子設備，其特征在于，包括如權利要求9所述的電路板組件。

技術總結
本技術實施例涉及電子器件技術領域,尤其公開了一種屏蔽罩、電路板組件及電子設備，所述屏蔽罩包括框體和蓋板，所述框體包括側板，所述側板圍合成收容空間，所述側板設有第一卡接結構，所述蓋板設于所述框體，所述蓋板蓋設于所述收容空間的一端，以將所述收容空間的一端封閉，所述蓋板設有第二卡接結構，所述第二卡接結構用于與所述第一卡接結構卡合。通過上述方式，蓋板與框體卡接連接，便于拆卸和安裝。

技術研發人員：周輝
受保護的技術使用者：深圳市信維通信股份有限公司
技術研發日：20240613
技術公布日：2025/4/28
