本技術涉及顯示裝置，尤其涉及一種顯示板盒及顯示裝置。

背景技術：

1、顯示板盒是顯示裝置的重要組成部分，顯示板盒主要包括顯示板和控制板，現有的顯示板和控制板之間通常采用一根連接線進行連接，由于連接線占據了顯示板和控制板之間較多的空間，從而造成現有的顯示板盒通常做的很長。若想要將顯示板盒安裝至顯示裝置的其他部件中，則需要在該部件上預留較大的安裝空間才能完成安裝，提高了安裝條件的要求，降低了顯示板盒在不同顯示裝置上通用性。

技術實現思路

1、本實用新型的第一個目的在于提供一種顯示板盒，該顯示板盒在第一方向上的長度較小，便于安裝。

2、為達此目的，本實用新型采用以下技術方案：

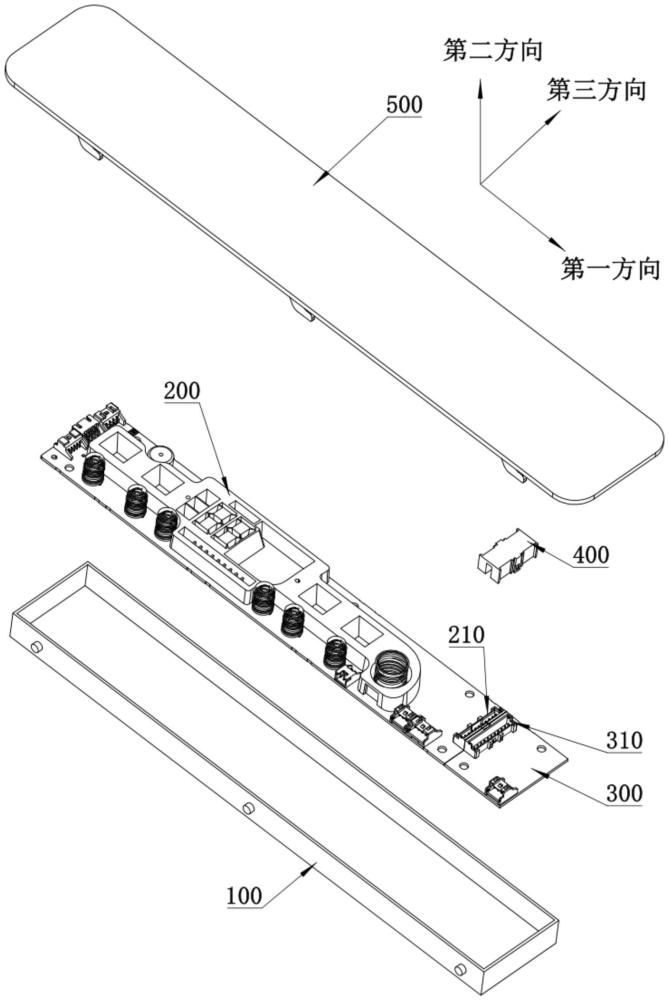

3、一種顯示板盒，包括：盒體；顯示板，所述顯示板沿第一方向設于所述盒體內，所述顯示板包括第一板路插頭；控制板，所述控制板設于所述盒體內，且與所述顯示板在所述第一方向上并排設置，所述控制板包括與所述第一板路插頭相鄰設置的第二板路插頭；連接插頭，所述連接插頭在第二方向上與所述顯示板和所述控制板并排設置，所述連接插頭同時與所述第一板路插頭和所述第二板路插頭限位插接并實現電連接，所述第二方向垂直于所述第一方向。

4、作為優選，所述連接插頭和所述第一板路插頭兩者中的一個上設有第一插接塊，另一個上設有第一插接槽，所述第一插接塊限位插接至所述第一插接槽內；和/或，所述連接插頭和所述第二板路插頭兩者中的一個上設有第二插接塊，另一個上設有第二插接槽，所述第二插接塊限位插接至所述第二插接槽內。

5、作為優選，所述連接插頭和所述第一板路插頭兩者中的一個上設有第一彈性板，所述第一彈性板上設有第一限位孔，所述連接插頭和所述第一板路插頭兩者中的另一個上設置有第一限位塊，所述第一限位塊能夠限位卡接在所述第一限位孔內；和/或，所述連接插頭和所述第二板路插頭兩者中的一個上設有第二彈性板，所述第二彈性板上設有第二限位孔，所述連接插頭和所述第二板路插頭兩者中的另一個上設置有第二限位塊，所述第二限位塊能夠限位卡接在所述第二限位孔內。

6、作為優選，所述連接插頭和所述第一板路插頭兩者中的一個上設有第一彈性板，另一個上設有避讓所述第一彈性板的第一避讓槽，所述第一限位塊凸設于所述第一避讓槽的槽底面上；和/或，所述連接插頭和所述第二板路插頭兩者中的一個上設有第二彈性板，另一個上設有避讓所述第二彈性板的第二避讓槽，所述第二限位塊凸設于所述第二避讓槽的槽底面上。

7、作為優選，所述第一插接塊包括第一插接主部和設置在所述第一插接主部側壁上的第一插接副部，所述第一插接槽包括第一插接主槽和與所述第一插接主槽連通的第一插接副槽，所述第一插接主部限位插接至所述第一插接主槽，所述第一插接副部限位插接至所述第一插接副槽；和/或，所述第二插接塊包括第二插接主部和設置在所述第二插接主部側壁上的第二插接副部，所述第二插接槽包括第二插接主槽和與所述第二插接主槽連通的第二插接副槽，所述第二插接主部限位插接至所述第二插接主槽，所述第二插接副部限位插接至所述第二插接副槽。

8、作為優選，所述第一插接副部和所述第一插接副槽均設有多個，多個所述第一插接副部在所述第一插接主部的周向上間隔設置，多個所述第一插接副部和多個所述第一插接副槽一一對應限位插接；和/或，所述第二插接副部和所述第二插接副槽均設有多個，多個所述第二插接副部在所述第二插接主部的周向上間隔設置，多個所述第二插接副部和多個所述第二插接副槽一一對應限位插接。

9、作為優選，所述顯示板盒還包括蓋板，所述蓋板可拆卸地蓋設在所述盒體的開口處。

10、作為優選，所述蓋板包括蓋板主體和多個限位板，多個所述限位板凸設在所述蓋板主體上并圍設形成限位空間，所述盒體限位在所述限位空間內；所述限位板和所述盒體的側板兩者中的一個設有卡槽，另一個上設有凸柱，所述盒體通過沿所述第二方向移動能夠置于所述限位空間內，置于所述限位空間內的所述盒體通過沿所述第一方向移動能夠使得所述凸柱滑動卡入所述卡槽內。

11、作為優選，所述顯示板盒還包括彈性支撐件，所述彈性支撐件支撐在所述顯示板和所述蓋板之間。

12、本實用新型的第二個目的在于提供一種顯示裝置，該顯示裝置結構緊湊，用戶的使用體驗高。

13、為達此目的，本實用新型采用以下技術方案：

14、一種顯示裝置，包括顯示機構以及上述的顯示板盒，所述顯示機構設有所述顯示板盒上，并與所述連接插頭電連接。

15、本實用新型的有益效果：

16、本實用新型提供的顯示板盒包括盒體、顯示板、控制板和連接插頭，顯示板沿第一方向設于盒體內，顯示板包括第一板路插頭，控制板設于盒體內，且與顯示板在第一方向上并排設置，控制板包括與第一板路插頭相鄰設置的第二板路插頭，連接插頭在第二方向上與顯示板和控制板并排設置，連接插頭同時與第一板路插頭和第二板路插頭限位插接并實現電連接，第二方向垂直于第一方向。該顯示板盒通過利用連接插頭連接在在第一方向上并排設置的顯示板和控制板，縮短了顯示板和控制板之間的間距，有利于降低顯示板盒在第一方向上的尺寸，方便了顯示板盒的安裝，提高了通用性。且該顯示板盒通過將連接插頭設置在顯示板和控制板在第二方向上的一側，并通過限位插接的方式實現最終的電連接，方便工作人員組裝的同時提高了組裝效率以及連接穩定性。

技術特征：

1.一種顯示板盒，其特征在于，包括：

2.根據權利要求1所述的顯示板盒，其特征在于，所述連接插頭(400)和所述第一板路插頭(210)兩者中的一個上設有第一插接塊(410)，另一個上設有第一插接槽(211)，所述第一插接塊(410)限位插接至所述第一插接槽(211)內；

3.根據權利要求1或2所述的顯示板盒，其特征在于，所述連接插頭(400)和所述第一板路插頭(210)兩者中的一個上設有第一彈性板(430)，所述第一彈性板(430)上設有第一限位孔，所述連接插頭(400)和所述第一板路插頭(210)兩者中的另一個上設置有第一限位塊，所述第一限位塊能夠限位卡接在所述第一限位孔內；

4.根據權利要求3所述的顯示板盒，其特征在于，所述連接插頭(400)和所述第一板路插頭(210)兩者中的一個上設有第一彈性板(430)，另一個上設有避讓所述第一彈性板(430)的第一避讓槽(212)，所述第一限位塊凸設于所述第一避讓槽(212)的槽底面上；

5.根據權利要求2所述的顯示板盒，其特征在于，所述第一插接塊(410)包括第一插接主部(411)和設置在所述第一插接主部(411)側壁上的第一插接副部(412)，所述第一插接槽(211)包括第一插接主槽(2111)和與所述第一插接主槽(2111)連通的第一插接副槽(2112)，所述第一插接主部(411)限位插接至所述第一插接主槽(2111)，所述第一插接副部(412)限位插接至所述第一插接副槽(2112)；

6.根據權利要求5所述的顯示板盒，其特征在于，所述第一插接副部(412)和所述第一插接副槽(2112)均設有多個，多個所述第一插接副部(412)在所述第一插接主部(411)的周向上間隔設置，多個所述第一插接副部(412)和多個所述第一插接副槽(2112)一一對應限位插接；

7.根據權利要求1所述的顯示板盒，其特征在于，所述顯示板盒還包括蓋板(500)，所述蓋板(500)可拆卸地蓋設在所述盒體(100)的開口處。

8.根據權利要求7所述的顯示板盒，其特征在于，所述蓋板(500)包括蓋板主體(510)和多個限位板(520)，多個所述限位板(520)凸設在所述蓋板主體(510)上并圍設形成限位空間，所述盒體(100)限位在所述限位空間內；

9.根據權利要求7所述的顯示板盒，其特征在于，所述顯示板盒還包括彈性支撐件，所述彈性支撐件支撐在所述顯示板(200)和所述蓋板(500)之間。

10.一種顯示裝置，其特征在于，包括顯示機構以及如權利要求1-9中任一項所述的顯示板盒，所述顯示機構設有所述顯示板盒上，并與所述連接插頭(400)電連接。

技術總結
本技術公開了一種顯示板盒及顯示裝置。顯示板盒包括盒體、顯示板、控制板和連接插頭，顯示板和控制板均設于盒體內，顯示板在第一方向上延伸設置并與控制板并排設置，連接插頭在第二方向上與顯示板和控制板并排設置，第二方向垂直于第一方向。該顯示板盒通過利用連接插頭連接在在第一方向上并排設置的顯示板的第一板路插頭和控制板的第二板路插頭，縮短了顯示板和控制板之間的間距，有利于降低顯示板盒在第一方向上的尺寸，方便了顯示板盒的安裝，提高了通用性。且該顯示板盒通過將連接插頭設置在顯示板和控制板在第二方向上的一側，并通過限位插接的方式實現最終的電連接，方便工作人員組裝的同時提高了組裝效率以及連接穩定性。

技術研發人員：李帥,蔡想周,李琳琳,畢穎
受保護的技術使用者：武漢海爾熱水器有限公司
技術研發日：20240611
技術公布日：2025/4/28
