本技術涉及數據采集儀器，特別涉及一種高速數據采集傳輸設備。

背景技術：

1、隨著科技的發展，自動化技術越發成熟，自動化設備離不開相應的數據采集傳輸設備，數據采集傳輸設備可以將采集到的數據信息進行收納總結并傳輸至需要的設備進行工作。

2、公開號為“cn219740886u”的中國專利公開了“一種數據采集傳輸設備，包括外殼體，為數據采集傳輸設備的主體保護外殼，其后側固定安裝有安裝板，安裝孔，其均開設在安裝板的表面四個角處；連接帶，其均設置在安裝板的前側；密封膠套，其均固定安裝在連接帶的前側。本實用新型克服了現有技術的不足，通過設置有連接帶和密封膠套，使得利用螺栓對安裝孔和安裝板進行固定在安裝物體上后，再將密封膠套利用連接帶的連接對螺栓進行嵌入，使得密封膠套會覆蓋在螺栓的表面，同時密封膠套的端面會與安裝板的表面進行接觸，實現對各個安裝螺栓的表面進行防護工作，避免螺栓長期暴露在外界容易出現腐蝕生銹，減少因為腐蝕導致螺栓失效的現象”雖然密封膠套可以對螺栓進行防護，但是密封膠套容易被打開，缺乏相應的防盜功能，且在設備的外部沒有通風結構，內部散熱差容易使得線路損壞，顯示屏暴露在外容易落灰影響觀察；因此，針對上述問題提出一種高速數據采集傳輸設備。

技術實現思路

1、本實用新型的主要目的在于提供一種高速數據采集傳輸設備，可以有效解決背景技術中的技術問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種高速數據采集傳輸設備，包括外殼，所述外殼的前部轉動安裝有啟閉門，所述啟閉門的前部設置有顯示器，所述外殼的底部設置有底板，所述外殼的前部設置有防盜結構；

4、所述防盜結構包括四個滑槽一，其中兩個滑槽一對稱開設在底板的前端頂部，其中另外兩個滑槽一對稱開設在底板的前端底部，所述頂部的兩個滑槽一之間貫穿滑動連接有一個防盜滑板，所述底部的兩個滑槽一之間同樣貫穿滑動連接有一個防盜滑板，所述底板的頂部和底部均開設有限位孔，兩個所述限位孔的內側均滑動設置有限位桿，兩個所述限位桿的一端分別和兩個防盜滑板的底部連接，所述外殼的頂部和底部靠近一側位置均開設有插孔，兩個所述防盜滑板的底部均固定安裝有插板，所述外殼的內側兩端固定安裝有兩個固定塊，兩個所述固定塊的底部均活動設置有螺紋桿，兩個所述螺紋桿的一端均轉動連接有限位板。

5、作為本實用新型的進一步方案，兩個所述插板的頂部均開設有方形孔，兩個所述插板呈“l(fā)”型，兩個所述限位板的底部分別活動設置在兩個方形孔的內側，兩個所述插板分別活動設置在兩個插孔的內側。

6、作為本實用新型的進一步方案，所述底板的前部開設有四個圓形孔，所述外殼的內側位于底板的底部安裝有四個電子元件。

7、作為本實用新型的進一步方案，所述外殼的底部開設有兩個預留孔，所述啟閉門的前部一側設置有鑰匙孔。

8、作為本實用新型的進一步方案，所述外殼的兩側設置有通風清潔結構，所述通風清潔結構包括兩個通風口，兩個所述通風口對稱開設在外殼的兩側，所述外殼的兩側對稱安裝有兩個通風管，兩個所述通風管的一側均安裝有過濾網，所述啟閉門的前部設置有清潔組件。

9、作為本實用新型的進一步方案，所述清潔組件由兩個滑槽二、清潔板組成，兩個所述滑槽二對稱開設在啟閉門的前部，所述清潔板的底部兩側分別滑動設置在兩個滑槽二的內側。

10、本實用新型的有益效果如下：

11、通過設置防盜結構和通風清潔結構，在使用時，將其安置在需要工作的場地，即可使其達到工作的運行條件，相比傳統的傳輸設備，使得設備具備了防盜功能，同時提高了設備的散熱效果，避免了雨水直接進入外殼的內部損害內部設備，同時可以對顯示器表面的灰塵進行清理；

12、通過設置螺紋桿配合限位板，滑槽一和限位孔分別配合防盜滑板和限位桿，有利于防盜滑板進行位置調節工作，插孔配合插板，使得防盜滑板被限位板固定，防盜滑板將圓形孔遮擋，最終達到防盜的效果。

13、通過設置通風管和過濾網配合通風口，有利于加強外殼內部的散熱效果，通風管的設置有利于避免雨水直接進入外殼的內部，滑槽二配合清潔板，有利于將顯示器表面的灰塵進行清理。

技術特征：

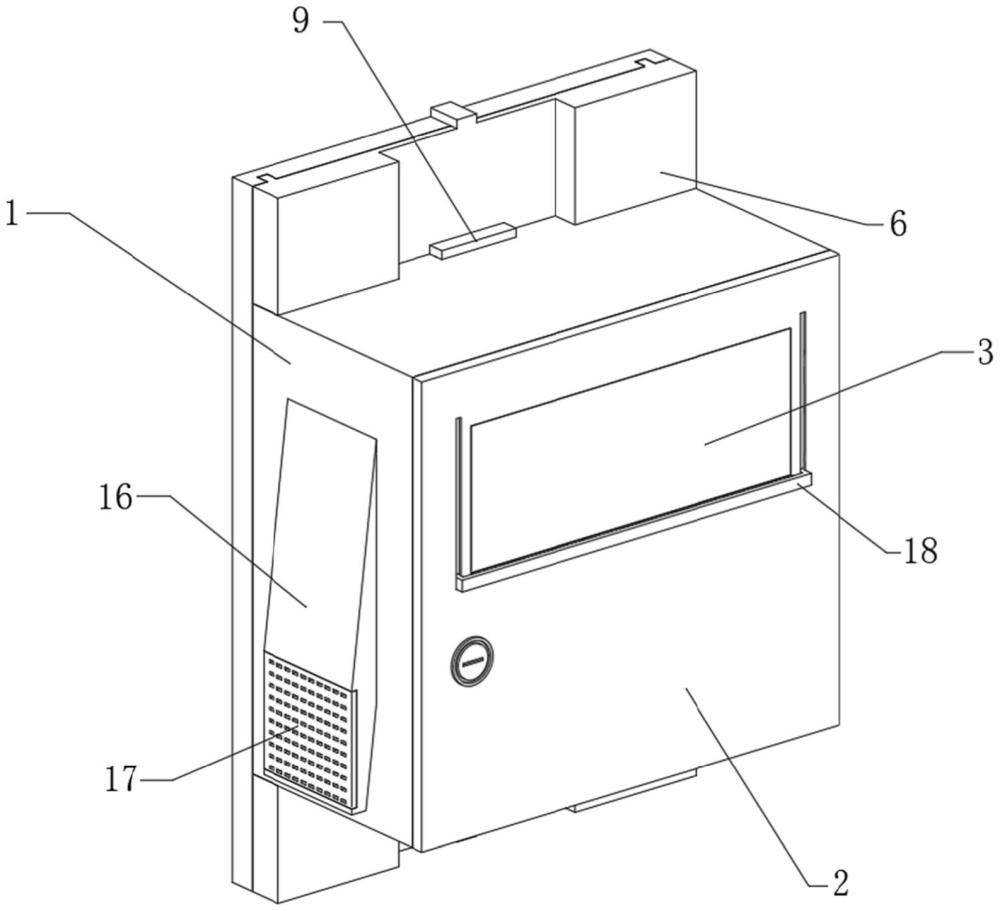

1.一種高速數據采集傳輸設備，包括外殼(1)，所述外殼(1)的前部轉動安裝有啟閉門(2)，所述啟閉門(2)的前部設置有顯示器(3)，所述外殼(1)的底部設置有底板，其特征在于，所述外殼(1)的前部設置有防盜結構(4)；

2.根據權利要求1所述的一種高速數據采集傳輸設備，其特征在于，兩個所述插板(9)的頂部均開設有方形孔，兩個所述插板(9)呈“l(fā)”型，兩個所述限位板(13)的底部分別活動設置在兩個方形孔的內側，兩個所述插板(9)分別活動設置在兩個插孔(10)的內側。

3.根據權利要求1所述的一種高速數據采集傳輸設備，其特征在于，所述底板的前部開設有四個圓形孔，所述外殼(1)的內側位于底板的底部安裝有四個電子元件。

4.根據權利要求1所述的一種高速數據采集傳輸設備，其特征在于，所述外殼(1)的底部開設有兩個預留孔，所述啟閉門(2)的前部一側設置有鑰匙孔。

5.根據權利要求1所述的一種高速數據采集傳輸設備，其特征在于，所述外殼(1)的兩側設置有通風清潔結構(14)，所述通風清潔結構(14)包括兩個通風口(15)，兩個所述通風口(15)對稱開設在外殼(1)的兩側，所述外殼(1)的兩側對稱安裝有兩個通風管(16)，兩個所述通風管(16)的一側均安裝有過濾網(17)，所述啟閉門(2)的前部設置有清潔組件(18)。

6.根據權利要求5所述的一種高速數據采集傳輸設備，其特征在于，所述清潔組件(18)由兩個滑槽二、清潔板組成，兩個所述滑槽二對稱開設在啟閉門(2)的前部，所述清潔板的底部兩側分別滑動設置在兩個滑槽二的內側。

技術總結
本技術公開了一種高速數據采集傳輸設備，涉及數據采集儀器技術領域，包括外殼，所述外殼的前部轉動安裝有啟閉門，所述啟閉門的前部設置有顯示器，所述外殼的底部設置有底板，所述外殼的前部設置有防盜結構，所述防盜結構包括四個滑槽一，其中兩個滑槽一對稱開設在底板的前端頂部，其中另外兩個對稱開設在底板的前端底部，所述頂部的兩個滑槽一之間貫穿滑動連接有一個防盜滑板，所述底部的兩個滑槽一之間同樣貫穿滑動連接有一個防盜滑板。本技術所述的一種高速數據采集傳輸設備，通過設置傳輸設備的防盜結構，可以提高設備的安全性，具有非常好的實用性。

技術研發人員：李軍,張在建,陳超偉,陳向濱,王九如
受保護的技術使用者：山東潤通科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
