本技術涉及功率放大器散熱，具體為一種便于散熱的功率放大器外殼。

背景技術：

1、功率放大器一般是指能夠使用較小的能量來控制較大能量的任何器件。現在，在日常使用中，這個名詞常常是指放大器電路，經常用于音頻應用中。一個放大器的輸入輸出關系——常常表示為一個與輸入頻率相關的函數，這個關系稱為放大器的傳輸函數，同時這個傳輸函數的系數定義為增益。

2、現有的功率放大器通過設置散熱孔進行散熱，有的廠家通過在散熱器內設置散熱風扇進行散熱，但也無法上下調整角度對其內部進行有效的散熱，導致大多的功率放大器散熱效果極差。

3、根據授權公告號cn?219555540?u，公開了一種便于散熱的功率放大器，包括功率放大器本體，所述功率放大器本體的一側固定連接有散熱箱，所述散熱箱的內部固定連接有限位桿，所述限位桿的桿體中部轉動連接有支撐桿，所述支撐桿的一端通過軸桿轉動連接有連桿，所述連桿的底端固定連接有限位塊，所述限位塊的中部轉動連接有蝸桿，所述蝸桿的中部嚙合連接有蝸輪，所述蝸輪中部的驅動軸轉動連接在連桿的一端。增設有散熱裝置，能夠使得散熱風扇能夠上下晃動對配電箱內部進行散熱，此外通過濾網與濾板將外界的灰塵過濾在外，從而達到了功率放大器防塵得目的，并一定程度上提高了功率放大器的散熱效率。

4、上述專利在使用過過程中僅通過風扇來對功率放大器進行散熱處理，且風扇位于散熱器一端，使得遠離風扇一端頂端功率放大器的散熱效果較差，所以現在需要一種便于散熱的功率放大器外殼。

技術實現思路

1、本實用新型的目的在于提供一種便于散熱的功率放大器外殼，通過設置風工作將保護外殼內部熱風抽出，并導風塊送出至導熱板內部，進而帶動導熱板內部空氣流動完成進一步降溫處理，以解決背景技術中提到的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于散熱的功率放大器外殼，包括保護外殼，所述保護外殼內部插接安裝有安裝架，所述安裝架內部的插放有散熱內架，所述散熱內架兩側對稱安裝有若干組散熱板；

3、所述保護外殼頂端插接安裝有頂蓋，所述頂蓋頂面安裝有若干組導熱板，所述頂蓋下部貼合安裝有導熱鋁板，所述導熱鋁板下部設置有風箱；

4、所述導熱鋁板內部貫穿安裝有若干組導風塊，各組所述導風塊貫穿頂蓋插入兩組導熱板之間設置。

5、優選的，所述保護外殼底部貫穿安裝有底濾網，所述保護外殼后側貫穿開設有連接卡槽，所述保護外殼前側對稱安裝有兩組控制把手，所述保護外殼前側觀察開設有若干組換風槽。

6、優選的，所述安裝架后側固定安裝有保護板，所述安裝架后端貼合連接卡槽內壁與保護外殼插接安裝，所述散熱內架上下側均貫穿安裝有一組保護網。

7、優選的，所述散熱內架前后側分別卡接安裝有一組安裝卡板，所述散熱內架通過兩組安裝卡板與安裝架插接安裝。

8、優選的，所述頂蓋對應相鄰兩組導熱板之間開設有若干組通孔，所述頂蓋下表面對稱安裝有插板，所述插板貼合保護外殼內壁插接安裝。

9、優選的，各組所述導風塊從對應通孔內部伸出，所述導風塊上表面開設有兩組傾斜面，所述導風塊為空心結構，且兩組所述傾斜面均開設有風洞。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過保護外殼底部開始的底濾網與頂蓋底部的風箱配合使用，使外部冷氣能夠從底部抽入保護外殼內部，同時散熱內架上下側安裝的保護網可以使冷氣通過散熱內架，進而完成對散熱內架內部電器元件的保護，完成對功率放大器的高效降溫。

12、2、導熱鋁板與導熱板配合可以將保護外殼內部溫度導出，通過風箱工作，將風通過導風塊送出，而各組導風塊設置于相鄰兩組導熱板之間，通過導風塊送出的風還能夠帶動導熱板內部空氣流動，進而更快速對導熱板降溫，完成對保護外殼內部降溫的處理。

技術特征：

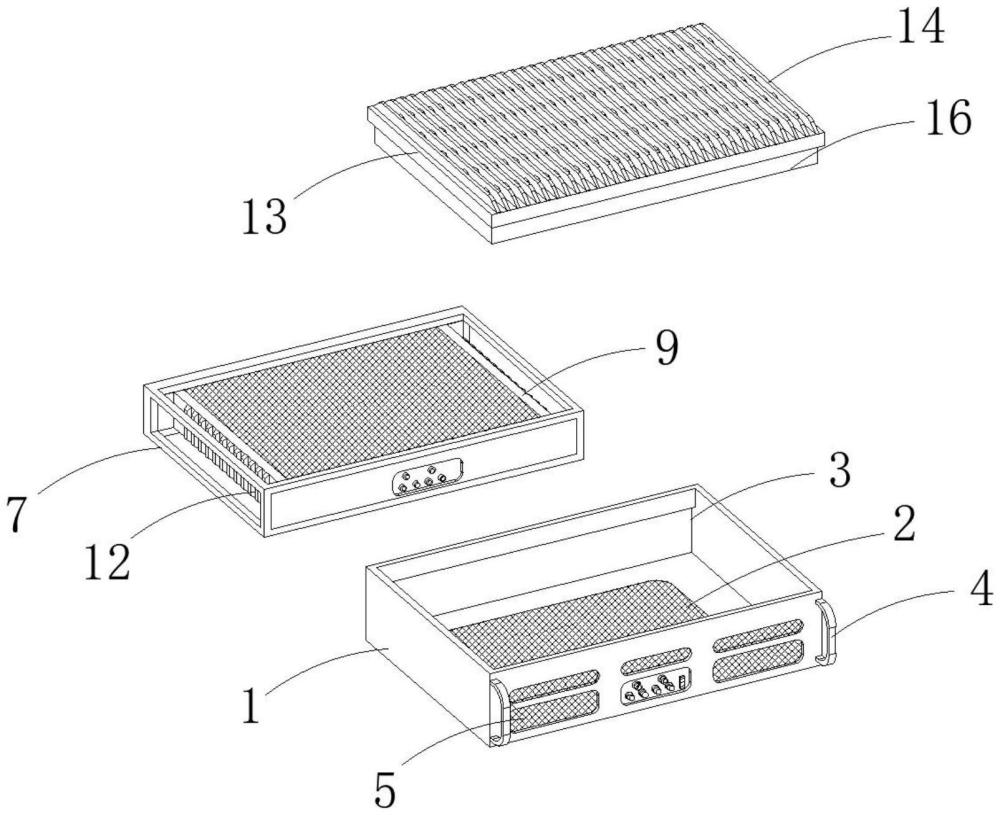

1.一種便于散熱的功率放大器外殼，其特征在于：包括保護外殼(1)，所述保護外殼(1)內部插接安裝有安裝架(7)，所述安裝架(7)內部的插放有散熱內架(9)，所述散熱內架(9)兩側對稱安裝有若干組散熱板(12)；

2.根據權利要求1所述的一種便于散熱的功率放大器外殼，其特征在于：所述保護外殼(1)底部貫穿安裝有底濾網(2)，所述保護外殼(1)后側貫穿開設有連接卡槽(3)，所述保護外殼(1)前側對稱安裝有兩組控制把手(4)，所述保護外殼(1)前側觀察開設有若干組換風槽(5)。

3.根據權利要求2所述的一種便于散熱的功率放大器外殼，其特征在于：所述安裝架(7)后側固定安裝有保護板(8)，所述安裝架(7)后端貼合連接卡槽(3)內壁與保護外殼(1)插接安裝，所述散熱內架(9)上下側均貫穿安裝有一組保護網(11)。

4.根據權利要求3所述的一種便于散熱的功率放大器外殼，其特征在于：所述散熱內架(9)前后側分別卡接安裝有一組安裝卡板(10)，所述散熱內架(9)通過兩組安裝卡板(10)與安裝架(7)插接安裝。

5.根據權利要求4所述的一種便于散熱的功率放大器外殼，其特征在于：所述頂蓋(13)對應相鄰兩組導熱板(14)之間開設有若干組通孔(15)，所述頂蓋(13)下表面對稱安裝有插板(16)，所述插板(16)貼合保護外殼(1)內壁插接安裝。

6.根據權利要求5所述的一種便于散熱的功率放大器外殼，其特征在于：各組所述導風塊(18)從對應通孔(15)內部伸出，所述導風塊(18)上表面開設有兩組傾斜面，所述導風塊(18)為空心結構，且兩組所述傾斜面均開設有風洞(19)。

技術總結
本技術公開了一種便于散熱的功率放大器外殼，包括保護外殼，所述保護外殼內部插接安裝有安裝架，所述安裝架內部的插放有散熱內架，所述散熱內架兩側對稱安裝有若干組散熱板；所述保護外殼頂端插接安裝有頂蓋，所述頂蓋頂面安裝有若干組導熱板，所述頂蓋下部貼合安裝有導熱鋁板，所述導熱鋁板下部設置有風箱。通過保護外殼底部開始的底濾網與頂蓋底部的風箱配合使用，使外部冷氣能夠從底部抽入保護外殼內部，同時散熱內架上下側安裝的保護網可以使冷氣通過散熱內架，進而完成對散熱內架內部電器元件的保護，通過導風塊送出的風還能夠帶動導熱板內部空氣流動，進而更快速對導熱板降溫，完成對保護外殼內部降溫的處理。

技術研發人員：孫剛,王單城,王冬冬,蔣榮
受保護的技術使用者：合肥乾天電子科技有限責任公司
技術研發日：20240624
技術公布日：2025/4/28
