本技術涉及一種光伏組件。

背景技術：

1、針對高密度光伏組件，由于其具有更小的組件面積，能夠節省組件所需主材(比如邊框、蓋板、膠膜及背板等)的用量以及支架、土地及電纜等電站組件的用量，因此，高密度光伏組件越來越受到市場青睞。

2、目前，主要通過縮小電池片之間的間距以及匯流條疊放于電池片上，來達到提高光伏組件的密度，縮小版型的目的。一方面，匯流條疊放于電池片的光伏組件的生產工藝需要對現有的光伏組件的生產工藝進行比較大的更改，并且操作比較繁瑣；另一方面，匯流條疊放于電池片會對電池片產生額外的壓力，使光伏組件存在比較高的隱裂風險。

技術實現思路

1、有鑒于此，本實用新型提供一種光伏組件，該光伏組件可采用現有光伏組件的生產工藝制備，無需更改現有光伏組件的生產工藝，操作比較簡單，而且本實用新型實施例提供的光伏組件避免匯流帶對電池片產生壓力，降低光伏組件隱裂風險。

2、為了解決上述技術問題，本實用新型提供以下技術方案：

3、本實用新型提供一種光伏組件，包括：接線盒，層疊設置的蓋板、前封裝膠膜、電池陣列、背封裝膠膜及背板，其中，

4、所述電池陣列包括：豎直放置的中間匯流帶以及分設于所述中間匯流帶兩側、并與所述中間匯流帶電連接的電池串；

5、所述背板包括有對應于所述中間匯流帶的第一槽型結構以及設置于所述第一槽型結構上的第一連接線引出孔；

6、所述中間匯流帶嵌于所述第一槽型結構內；

7、所述中間匯流帶一端從所述第一連接線引出孔延伸出所述第一槽型結構，并與所述接線盒電連接。

8、上述實用新型的第一方面的技術方案具有如下優點或有益效果：

9、本實用新型實施例提供的光伏組件中，通過豎直放置的中間匯流帶連接其兩側的電池串，并通過背板設置的第一槽型結構與中間匯流帶相配合，保證光伏組件密封封裝，相比于將中間匯流帶層壓在電池片邊緣減小光伏組件尺寸的設計，本實用新型實施例提供的光伏組件可采用現有光伏組件的生產工藝制備，無需更改現有光伏組件的生產工藝，操作比較簡單，而且本實用新型實施例提供的光伏組件避免匯流帶對電池片產生壓力，降低光伏組件隱裂風險。

技術特征：

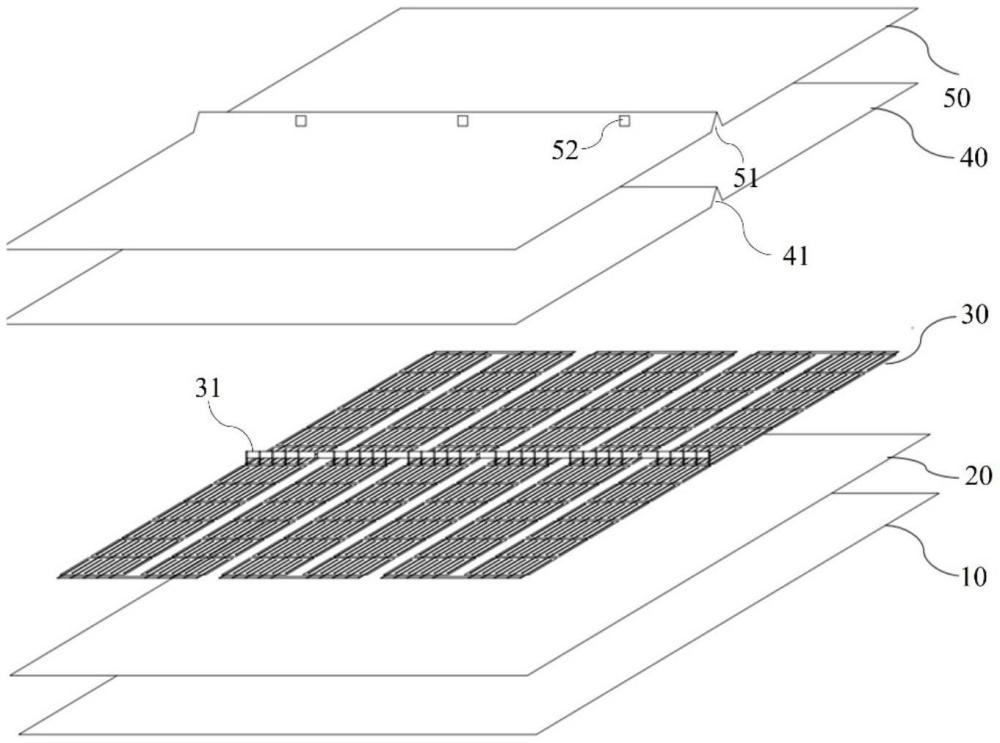

1.一種光伏組件，其特征在于，包括：接線盒(60)，層疊設置的蓋板(10)、前封裝膠膜(20)、電池陣列(30)、背封裝膠膜(40)及背板(50)，其中，

2.根據權利要求1所述的光伏組件，其特征在于，

3.根據權利要求1或2所述的光伏組件，其特征在于，所述第一槽型結構(51)相對所述背板(50)的外側為凸起結構；

4.根據權利要求3所述的光伏組件，其特征在于，所述接線盒(60)包括：與所述凸起結構相配合的安裝槽(61)、分設于所述安裝槽(61)兩側的電連接部(62)以及與所述電連接部(62)電連接的二極管模塊；

5.根據權利要求4所述的光伏組件，其特征在于，

6.根據權利要求4所述的光伏組件，其特征在于，所述接線盒(60)還包括：分設于所述安裝槽(61)兩側的匯流帶連接槽(63)，其中，

7.根據權利要求4所述的光伏組件，其特征在于，所述接線盒(60)還包括：兩個分體部(64)，其中，

8.根據權利要求1、2以及4至7中任一所述的光伏組件，其特征在于，

9.根據權利要求7所述的光伏組件，其特征在于，所述接線盒(60)還包括：圍繞兩個所述分體部(64)設置的殼體(66)以及分設于所述殼體(66)兩端的兩個通孔(65)，其中，

10.根據權利要求9所述的光伏組件，其特征在于，所述接線盒(60)還包括：密封蓋(67)，其中，

技術總結
本技術公開一種光伏組件。該光伏組件可包括：接線盒，層疊設置的蓋板、前封裝膠膜、電池陣列、背封裝膠膜及背板，電池陣列包括：豎直放置的中間匯流帶以及分設于中間匯流帶兩側、與中間匯流帶電連接的電池串；背板包括對應于中間匯流帶的第一槽型結構以及設置于第一槽型結構上的第一連接線引出孔；中間匯流帶嵌于第一槽型結構內；中間匯流帶一端從第一連接線引出孔延伸出第一槽型結構，并與接線盒電連接。該方案提供的光伏組件能夠避免匯流帶對電池片產生壓力，降低隱裂風險。

技術研發人員：李令先,陳斌,涂祥偉
受保護的技術使用者：晶澳（揚州）新能源有限公司
技術研發日：20240709
技術公布日：2025/4/28
