本發明涉及超高層建筑結構的，尤其涉及一種超高層框架-核心筒建筑結構。

背景技術：

1、近十余年，傳統的框架-核心筒結構體系已無法滿足業主對建筑空間和使用需求，尋求一種新的外框架形式使其建筑空間最大化是近幾年研究的熱點問題之一。

2、目前常見的超高層結構形式為框架-核心筒結構，超高層核心筒以外使用區域結構布置存在多種方案選型，主要包括：實心平板樓蓋方案，鋼筋混凝土梁板方案，鋼梁+混凝土樓板組合樓蓋，鋼筋混凝土密肋樓蓋等。在建筑條件限制下，在有限的層高條件下，要取得較高的凈高效果，如果按照一般常規的梁板式結構布置方案，將無法滿足建筑較高的凈高要求；采用實心平板樓蓋方案，由于板厚較大，結構自重較大，對結構較為不利。

技術實現思路

1、本發明的目的是為了克服以上現有技術存在的不足，提供了一種超高層框架-核心筒建筑結構。

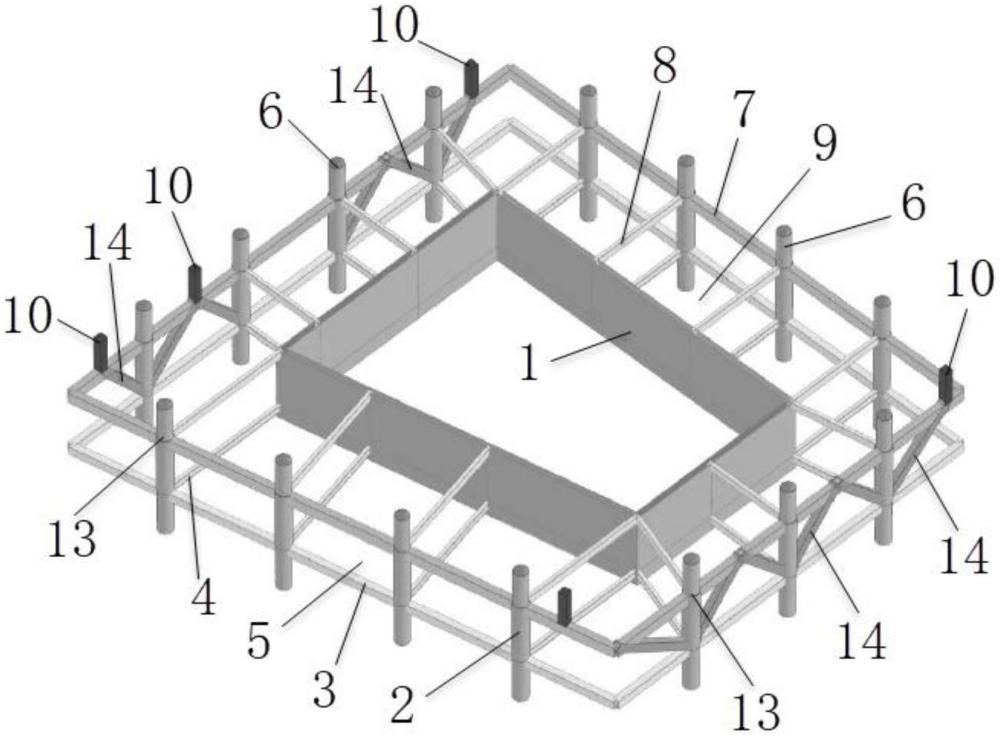

2、本發明的目的通過以下的技術方案實現：一種超高層框架-核心筒建筑結構包括上部框架-核心筒、高位轉換結構和下部框架-核心筒，高位轉換結構包括核心筒、鋼管混凝土柱、轉換桁架腹桿、樓面混凝土梁和混凝土樓蓋，核心筒的兩端分別與上部框架-核心筒和下部框架-核心筒連接，鋼管混凝土柱位于核心筒的外周，鋼管混凝土柱的上端通過所述樓面混凝土梁與核心筒的上端連接，混凝土樓蓋鋪設于樓面混凝土梁的頂部，轉換桁架腹桿的上端與上部框架-核心筒的下端傾斜連接，轉換桁架腹桿的下端與鋼管混凝土柱的下端傾斜連接，鋼管混凝土柱的兩端分別與上部框架-核心筒和下部框架-核心筒連接。

3、更優的選擇，上部框架-核心筒包括核心筒、混凝土柱、外框混凝土梁、空心平板樓蓋暗梁、空心樓蓋和上部托換結構柱，核心筒與高位轉換結構的核心筒連接，混凝土柱設置于核心筒的外周，混凝土柱通過空心平板樓蓋暗梁與核心筒連接，混凝土柱的下端與鋼管混凝土柱的上端連接組成連接處節點，相鄰的兩根鋼管混凝土柱的上端通過外框混凝土梁連接，外框混凝土梁、空心平板樓蓋暗梁和核心筒圍成空心樓蓋安裝框，空心樓蓋安裝于空心樓蓋安裝框，轉換桁架腹桿的上端與外框混凝土梁連接形成承托連接處，上部托換結構柱的下端與承托連接處連接。

4、更優的選擇，連接處節點包括柱縱筋、柱加密箍筋、附加鋼筋、梁筋、內襯管、外管和第一混凝土層，柱加密箍筋、附加鋼筋和梁筋依次與柱縱筋連接，柱縱筋的端部與外管的外壁焊接，內襯管焊接于外管的內壁，第一混凝土層包覆于柱縱筋、柱加密箍筋、附加鋼筋、梁筋、外管和內襯管。

5、更優的選擇，空心樓蓋包括第一板面筋、第一芯模、第一拉筋、第一板底筋和第二混凝土層，第一板面筋和第一板底筋分別設置在第一芯模的兩端，第一板面筋通過第一拉筋1203與第一板底筋連接，第一芯模的底部設有第一泄水泄氣孔，第一板面筋、第一芯模、第一拉筋和第人板底筋均被第二混凝土層包覆。

6、更優的選擇，下部框架-核心筒包括樓面鋼梁、組合樓蓋、鋼管混凝土柱、外框鋼梁和核心筒，鋼管混凝土柱的上端與高位轉換結構的鋼管混凝土柱的下端連接，相鄰的兩根鋼管混凝土柱之間通過外框鋼梁連接，鋼管混凝土柱通過樓面鋼梁與核心筒連接，組合樓蓋鋪設于樓面鋼梁，外框鋼梁、核心筒和樓面鋼梁圍成組合樓蓋安裝框，組合樓蓋安裝于組合樓蓋安裝框。

7、更優的選擇，核心筒的寬度不宜小于結構高度的1/15。

8、更優的選擇，核心筒的水平和豎向分布配筋率≥0.6％。

9、更優的選擇，轉換桁架腹桿的截面為箱型結構。

10、本發明相對現有技術具有以下優點及有益效果：

11、本發明通過下部框架-核心筒、高位轉換結構和上部框架-核心筒能夠?qū)⒔?jīng)典超高層框架-核心筒建筑結構可以根據建筑功能需求從下部至上部的改變，充分利用高位轉換層結構進行過渡，保證豎向荷載傳力有效傳遞，充分利用材料特性，具有較高的承載能力和良好的經濟效應；巧妙的利用超高層避難層通過設置高位轉換結構局部轉換上部高端配套需要增加設置的柱，同時外框架與核心筒之間采用空心平板樓蓋，形成無梁無柱開闊使用空間，滿足建筑功能后續使用靈活布置的要求，最大限度取得建筑較高凈高，同時盡量減小結構自重；實現建筑師對空間結構的輕盈、簡潔、開闊的高追求。

技術特征：

1.一種超高層框架-核心筒建筑結構，其特征在于：包括上部框架-核心筒、高位轉換結構和下部框架-核心筒，高位轉換結構包括核心筒、鋼管混凝土柱、轉換桁架腹桿、樓面混凝土梁和混凝土樓蓋，核心筒的兩端分別與上部框架-核心筒和下部框架-核心筒連接，鋼管混凝土柱位于核心筒的外周，鋼管混凝土柱的上端通過所述樓面混凝土梁與核心筒的上端連接，混凝土樓蓋鋪設于樓面混凝土梁的頂部，轉換桁架腹桿的上端與上部框架-核心筒的下端傾斜連接，轉換桁架腹桿的下端與鋼管混凝土柱的下端傾斜連接，鋼管混凝土柱的兩端分別與上部框架-核心筒和下部框架-核心筒連接。

2.根據權利1的一種超高層框架-核心筒建筑結構，其特征在于：上部框架-核心筒包括核心筒、混凝土柱、外框混凝土梁、空心平板樓蓋暗梁、空心樓蓋和上部托換結構柱，核心筒與高位轉換結構的核心筒連接，混凝土柱設置于核心筒的外周，混凝土柱通過空心平板樓蓋暗梁與核心筒連接，混凝土柱的下端與鋼管混凝土柱的上端連接組成連接處節點，相鄰的兩根鋼管混凝土柱的上端通過外框混凝土梁連接，外框混凝土梁、空心平板樓蓋暗梁和核心筒圍成空心樓蓋安裝框，空心樓蓋安裝于空心樓蓋安裝框，轉換桁架腹桿的上端與外框混凝土梁連接形成承托連接處，上部托換結構柱的下端與承托連接處連接。

3.根據權利2的一種超高層框架-核心筒建筑結構，其特征在于：連接處節點包括柱縱筋、柱加密箍筋、附加鋼筋、梁筋、內襯管、外管和第一混凝土層，柱加密箍筋、附加鋼筋和梁筋依次與柱縱筋連接，柱縱筋的端部與外管的外壁焊接，內襯管焊接于外管的內壁，第一混凝土層包覆于柱縱筋、柱加密箍筋、附加鋼筋、梁筋、外管和內襯管。

4.根據權利要求2的一種超高層框架-核心筒建筑結構，其特征在于：空心樓蓋包括第一板面筋、第一芯模、第一拉筋、第一板底筋和第二混凝土層，第一板面筋和第一板底筋分別設置在第一芯模的兩端，第一板面筋通過第一拉筋1203與第一板底筋連接，第一芯模的底部設有第一泄水泄氣孔，第一板面筋、第一芯模、第一拉筋和第人板底筋均被第二混凝土層包覆。

5.根據權利1的一種超高層框架-核心筒建筑結構，其特征在于：下部框架-核心筒包括樓面鋼梁、組合樓蓋、鋼管混凝土柱、外框鋼梁和核心筒，鋼管混凝土柱的上端與高位轉換結構的鋼管混凝土柱的下端連接，相鄰的兩根鋼管混凝土柱之間通過外框鋼梁連接，鋼管混凝土柱通過樓面鋼梁與核心筒連接，組合樓蓋鋪設于樓面鋼梁，外框鋼梁、核心筒和樓面鋼梁圍成組合樓蓋安裝框，組合樓蓋安裝于組合樓蓋安裝框。

6.根據權利要求1、2和5任意一項的一種超高層框架-核心筒建筑結構，其特征在于：核心筒的寬度不宜小于結構高度的1/15。

7.根據權利要求1、2和5任意一項的一種超高層框架-核心筒建筑結構，其特征在于：核心筒的水平和豎向分布配筋率≥0.6％。

8.根據權利要求1的一種超高層框架-核心筒建筑結構，其特征在于：轉換桁架腹桿的截面為箱型結構。

技術總結
本發明涉及超高層建筑結構的技術領域，其公開了一種超高層框架?核心筒建筑結構包括上部框架?核心筒、高位轉換結構和下部框架?核心筒，核心筒的兩端分別與上部框架?核心筒和下部框架?核心筒連接，鋼管混凝土柱位于核心筒的外周，鋼管混凝土柱的上端通過所述樓面混凝土梁與核心筒的上端連接，混凝土樓蓋鋪設于樓面混凝土梁的頂部，轉換桁架腹桿的上端與上部框架?核心筒的下端傾斜連接，轉換桁架腹桿的下端與鋼管混凝土柱的下端傾斜連接，鋼管混凝土柱的兩端分別與上部框架?核心筒和下部框架?核心筒連接。本發明最大限度取得建筑較高凈高，同時盡量減小結構自重；實現建筑師對空間結構的輕盈、簡潔、開闊的高追求。

技術研發人員：江毅,王嵩,黃健東,楊文峰,林樂斌,周俊,李嘉斌,孔繁武,楊錦權,黃勇
受保護的技術使用者：華南理工大學建筑設計研究院有限公司
技術研發日：
技術公布日：2025/4/28
