本技術涉及led驅動電源，具體為一種具有過熱保護的led驅動電源。

背景技術：

1、led驅動器在led燈具中的核心，質量的好壞直接影響led是否正常工作，led電源是電源中的一種，是向電子設備提供功率的裝置，也是電源供應器，是通過變壓器和整流器，把交流電變成直流電的裝置，這個裝置就叫做整流電源，也叫驅動電源；

2、led驅動電源在進行使用時，若內部溫度過高，易影響內部電氣元件的使用，進而影響led驅動電源整體的使用；

3、因此需要一種具有過熱保護的led驅動電源來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種具有過熱保護的led驅動電源，以解決上述背景技術中提出led驅動電源使用時若內部溫度過高易影響使用的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有過熱保護的led驅動電源，包括電源外殼、主板和頂板，所述電源外殼的底端設置有過熱保護組件，所述過熱保護組件包括底座、風槽、通槽、檢測槽、驅動臺、安裝槽、溫度傳感器、側槽以及風機，所述電源外殼的底端固定有底座，所述底座的兩側均設置有風槽，所述底座頂端的兩側均設置有通槽，所述通槽頂端延伸至電源外殼的內部，所述底座頂端的中心位置處設置有檢測槽，所述底座的內側壁固定有驅動臺，所述驅動臺頂端的中心位置處設置有安裝槽，所述安裝槽的內部安裝有溫度傳感器，所述驅動臺的兩側均設置有側槽，所述側槽的內部安裝有風機。

3、優選的，所述風槽在底座的兩側設置有若干個，若干個所述風槽呈等間距分布。

4、優選的，所述通槽在底座的頂端設置有若干個，若干個所述通槽呈平行分布。

5、優選的，所述電源外殼內部的兩側均固定有限位臺，所述限位臺的內側安裝有主板，所述主板頂端的兩側均安裝有接線端子。

6、優選的，所述電源外殼的頂端安裝有頂板，所述頂板底端的兩側均安裝有側板。

7、優選的，所述電源外殼內部的兩端均安裝有架空板，所述架空板的頂端設置有插接臺，所述插接臺的頂端固定有抗壓板。

8、優選的，所述架空板的內部安裝有四組，四組所述架空板呈對稱分布。

9、優選的，所述底座的底端安裝有底板，所述底板的底端設置有底槽，所述底槽的內部安裝有磁鐵，所述磁鐵外側底板的底端設置有標簽貼紙。

10、與現有技術相比，本實用新型的有益效果是：通過設置有溫度傳感器和風機，驅動臺位于底座的內部，頂部的安裝槽內安裝有溫度傳感器，并通過檢測槽延伸至電源外殼的內部，位于主板的底部位置，用于檢測主板的溫度，若檢測溫度較高，則可啟動兩側的風機，在風槽、通槽的輔助下，可加速空氣流動，借助流動的空氣，輔助帶走電源外殼內部的熱量，加強了該led驅動電源使用時的散熱保護；

11、通過設置有抗壓板，架空板位于電源外殼得到內側，對稱分布在主板的兩端，可輔助對主板進行限位的同時，抗壓板底側的插接臺可卡在架空板的頂部進行使用，借助抗壓板與架空板的輔助，可加強對內側主板以及表面電氣元件的保護，如抗壓保護性等，加強了該led驅動電源對內部主板的保護；

12、通過設置有磁鐵，磁鐵固定在底板底部的底槽內，位于底板底部的中心位置處進行使用，磁鐵可與鐵進行吸附配合，使用時，可輔助將該驅動電源吸附在鐵的表面進行預安裝操作，輔助后期的進一步安裝操作，實現了該led驅動電源的預安裝使用。

技術特征：

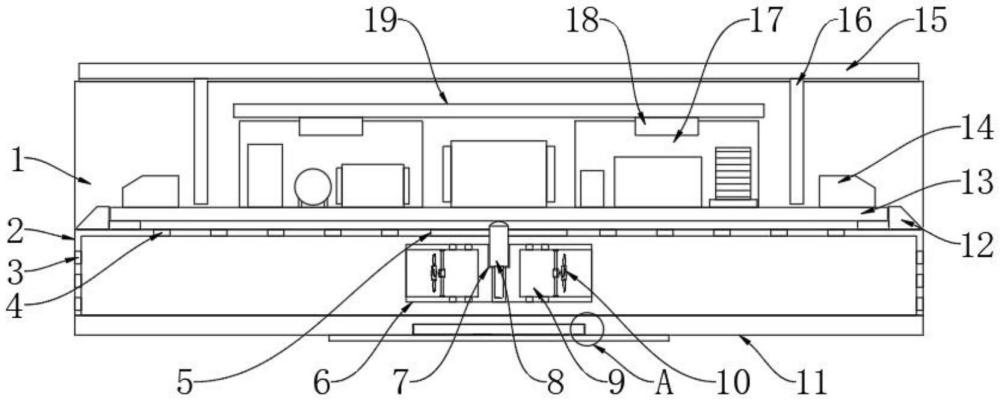

1.一種具有過熱保護的led驅動電源，包括電源外殼(1)、主板(13)和頂板(15)，其特征在于：所述電源外殼(1)的底端設置有過熱保護組件；

2.根據權利要求1所述的一種具有過熱保護的led驅動電源，其特征在于：所述風槽(3)在底座(2)的兩側設置有若干個，若干個所述風槽(3)呈等間距分布。

3.根據權利要求1所述的一種具有過熱保護的led驅動電源，其特征在于：所述通槽(4)在底座(2)的頂端設置有若干個，若干個所述通槽(4)呈平行分布。

4.根據權利要求1所述的一種具有過熱保護的led驅動電源，其特征在于：所述電源外殼(1)內部的兩側均固定有限位臺(12)，所述限位臺(12)的內側安裝有主板(13)，所述主板(13)頂端的兩側均安裝有接線端子(14)。

5.根據權利要求1所述的一種具有過熱保護的led驅動電源，其特征在于：所述電源外殼(1)的頂端安裝有頂板(15)，所述頂板(15)底端的兩側均安裝有側板(16)。

6.根據權利要求1所述的一種具有過熱保護的led驅動電源，其特征在于：所述電源外殼(1)內部的兩端均安裝有架空板(17)，所述架空板(17)的頂端設置有插接臺(18)，所述插接臺(18)的頂端固定有抗壓板(19)。

7.根據權利要求6所述的一種具有過熱保護的led驅動電源，其特征在于：所述架空板(17)的內部安裝有四組，四組所述架空板(17)呈對稱分布。

8.根據權利要求1所述的一種具有過熱保護的led驅動電源，其特征在于：所述底座(2)的底端安裝有底板(11)，所述底板(11)的底端設置有底槽(20)，所述底槽(20)的內部安裝有磁鐵(21)，所述磁鐵(21)外側底板(11)的底端設置有標簽貼紙(22)。

技術總結
本技術公開了一種具有過熱保護的LED驅動電源，具體涉及LED驅動電源技術領域，包括電源外殼、主板和頂板，所述電源外殼的底端設置有過熱保護組件，所述過熱保護組件包括底座、風槽、通槽、檢測槽、驅動臺、安裝槽、溫度傳感器、側槽以及風機。本技術通過設置有溫度傳感器和風機，驅動臺位于底座的內部，頂部的安裝槽內安裝有溫度傳感器，并通過檢測槽延伸至電源外殼的內部，位于主板的底部位置，用于檢測主板的溫度，若檢測溫度較高，則可啟動兩側的風機，在風槽、通槽的輔助下，可加速空氣流動，借助流動的空氣，輔助帶走電源外殼內部的熱量，加強了該LED驅動電源使用時的散熱保護性。

技術研發人員：黃俊錦
受保護的技術使用者：深圳市名錦坊電子科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
