本技術涉及霍爾磁軸，具體涉及一種霍爾磁軸按鍵。

背景技術：

1、按鍵鍵盤是許多電子設備或自動化機器不可或缺的數據輸入設備之一，用于輸入數據或文字等信息，按鍵開關好壞決定了輸入設備的體驗，需要保證良好的手感和使用壽命。鍵盤按鍵的使用基本是通過按壓鍵帽以使按鍵內的鍵軸體受按壓力下移和彈力回位上移而實現電連接或斷開，從而實現數據輸入。

2、在觸發式導通按鍵開關的基礎上，目前市面上開發出霍爾感應式按鍵開關，具有使用穩定性高、使用周期長、安全性高等優點。現有的霍爾感應式按鍵開關主要應用于鍵盤上，在實際應用時，發明人發現：由于鍵盤上的霍爾按鍵布置的過于緊密，導致霍爾傳感器容易被相鄰磁鐵的磁場干擾，對鍵盤數據輸出的準確性造成一定影響，因此，本實用新型提出一種霍爾磁軸按鍵。

技術實現思路

1、本實用新型提供一種霍爾磁軸按鍵，通過縮小的通孔，集中磁鐵磁場的外溢范圍，徹底解決磁鐵磁場干擾相鄰霍爾傳感器的問題。

2、本實用新型的目的是通過以下方式實現的：

3、一種霍爾磁軸按鍵，包括外殼以及可升降地設置于所述外殼內的軸芯，所述軸芯下端設置有用于與所述外殼進行配合的彈性件，所述軸芯的下端通過定位孔嵌合安裝有磁鐵，所述外殼對應所述磁鐵的正下方設置有通孔，所述通孔的直徑小于所述定位孔的直徑。

4、進一步的，所述外殼內設置有可供所述軸芯上下移動的腔體，所述腔體的內壁上設置有多個用于與所述軸芯進行滑動配合的導向結構。

5、進一步的，所述導向結構為豎直設置的圓弧棱邊。

6、進一步的，多個導向結構均勻分布于所述腔體的四個角落。

7、進一步的，所述外殼的外邊緣設置有用于與外部進行配合的卡接結構，所述卡接結構包括有環繞設置于所述外殼外側的限位凸起以及設置于所述外殼兩側的彈性卡扣，所述彈性卡扣的卡位設置于所述限位凸起的下方。

8、進一步的，所述限位凸起的下方間隔設置有多個導向棱邊。

9、進一步的，所述外殼的下端設置有用于與外部進行配合連接的引腳。

10、進一步的，所述引腳由卡接柱和限位柱構成，所述卡接柱的外側環繞設置有多個用于與外部進行過盈配合的支撐筋，所述卡接柱遠離限位柱的一端設置有導向部。

11、進一步的，所述彈性件為彈簧，所述外殼內設置有用于固定所述彈簧的定位凸起。

12、進一步的，所述軸芯的下端設置有導向柱，所述定位孔設置于所述導向柱內，所述軸芯下端設置有用于與所述彈簧進行配合的定位槽，所述彈簧與所述導向柱之間設置有間隙。

13、本實用新型通過縮小外殼上通孔的直徑，使磁鐵的磁場外溢范圍得到有效集中，從而顯著降低了相鄰霍爾傳感器受到磁場干擾的可能性，大大提高了按鍵開關的準確性和穩定性，使按鍵輸入更為精準可靠。

技術特征：

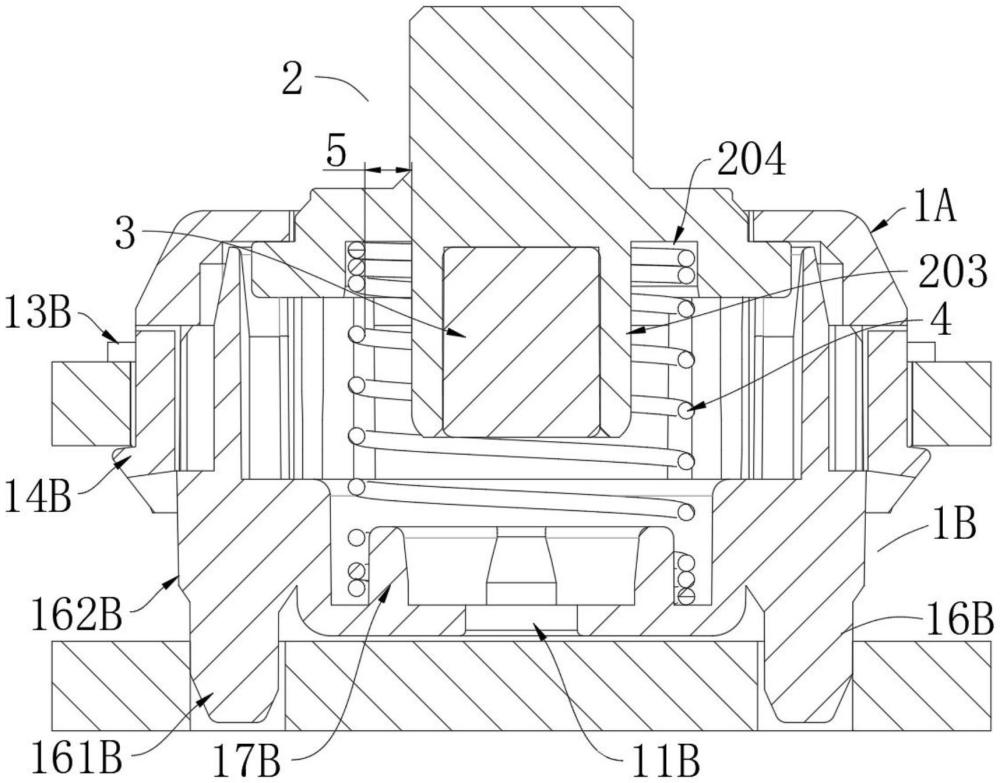

1.一種霍爾磁軸按鍵，包括外殼(1)以及可升降地設置于所述外殼(1)內的軸芯(2)，所述軸芯(2)下端設置有用于與所述外殼(1)進行配合的彈性件，其特征在于：所述軸芯(2)的下端通過定位孔(202)嵌合安裝有磁鐵(3)，所述外殼(1)對應所述磁鐵(3)的正下方設置有通孔(11b)，所述通孔(11b)的直徑小于所述定位孔(202)的直徑。

2.根據權利要求1所述一種霍爾磁軸按鍵，其特征在于：所述外殼(1)內設置有可供所述軸芯(2)上下移動的腔體，所述腔體的內壁上設置有多個用于與所述軸芯(2)進行滑動配合的導向結構。

3.根據權利要求2所述一種霍爾磁軸按鍵，其特征在于：所述導向結構為豎直設置的圓弧棱邊(12b)。

4.根據權利要求3所述一種霍爾磁軸按鍵，其特征在于：多個導向結構均勻分布于所述腔體的四個角落。

5.根據權利要求1-3任一項所述一種霍爾磁軸按鍵，其特征在于：所述外殼(1)的外邊緣設置有用于與外部進行配合的卡接結構，所述卡接結構包括有環繞設置于所述外殼(1)外側的限位凸起(13b)以及設置于所述外殼(1)兩側的彈性卡扣(14b)，所述彈性卡扣(14b)的卡位設置于所述限位凸起(13b)的下方。

6.根據權利要求5所述一種霍爾磁軸按鍵，其特征在于：所述限位凸起(13b)的下方間隔設置有多個導向棱邊(15b)。

7.根據權利要求1-3任一項所述一種霍爾磁軸按鍵，其特征在于：所述外殼(1)的下端設置有用于與外部進行配合連接的引腳(16b)。

8.根據權利要求7所述一種霍爾磁軸按鍵，其特征在于：所述引腳(16b)由卡接柱(161b)和限位柱(162b)構成，所述卡接柱(161b)的外側環繞設置有多個用于與外部進行過盈配合的支撐筋(1611b)，所述卡接柱(161b)遠離限位柱(162b)的一端設置有導向部(1612b)。

9.根據權利要求1-3任一項所述一種霍爾磁軸按鍵，其特征在于：所述彈性件為彈簧(4)，所述外殼(1)內設置有用于固定所述彈簧(4)的定位凸起(17b)。

10.根據權利要求9所述一種霍爾磁軸按鍵，其特征在于：所述軸芯(2)的下端設置有導向柱(203)，所述定位孔(202)設置于所述導向柱(203)內，所述軸芯(2)下端設置有用于與所述彈簧(4)進行配合的定位槽(204)，所述彈簧(4)與所述導向柱(203)之間設置有間隙(5)。

技術總結
本技術涉及霍爾磁軸技術領域的一種霍爾磁軸按鍵，包括外殼和可升降地設置于外殼內的軸芯，外殼由上蓋和下殼組合而成。軸芯下端設置有用于與外殼進行配合的彈性件，軸芯的下端通過定位孔嵌合安裝有磁鐵，外殼對應磁鐵的正下方設置有通孔，通孔的直徑小于定位孔的直徑。本技術通過縮小通孔的直徑，使磁鐵的磁場外溢范圍得到有效集中，從而顯著降低了相鄰霍爾傳感器受到磁場干擾的可能性，大大提高了按鍵開關的準確性和穩定性，使按鍵輸入更為精準可靠。外殼內部設置有用于與軸芯進行配合的導向結構，使軸芯上下移動的過程中，無需過渡至其他軌道，顯著提高軸芯上下移動的穩定性，避免出現晃動、松垮或歪軸的情況，提高用戶的使用體驗。

技術研發人員：陶崇陽,臧琛
受保護的技術使用者：東莞市禾金電子科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
