本技術涉及門禁設備，尤其涉及一種具有降溫功能的門禁一體機防護罩。

背景技術：

1、在門禁系統領域，隨著科技的進步和安防需求的日益提高，門禁一體機作為集身份驗證、控制及記錄等功能于一體的關鍵設備，其性能的穩定性和耐用性成為了行業關注的焦點。目前市場上廣泛應用的門禁一體機，雖然在一定程度上滿足了基本的安防需求，但在長時間運行過程中，尤其是在高溫環境下，往往面臨內部電子元器件過熱的問題。

2、現有技術中，為了應對門禁一體機的高溫問題，通常采用外部風扇散熱或自然對流散熱的方式。然而，這些方法在實際應用中暴露出諸多不足。例如，外部風扇散熱雖然能有效降低設備溫度，但增加了設備的復雜性和維護成本，且風扇噪音可能影響使用環境；而自然對流散熱則受限于環境溫度和設備的散熱結構設計，效果有限，難以在極端高溫條件下保障設備的穩定運行。

3、此外，現有門禁一體機的防護罩設計大多側重于防塵、防水等物理防護功能，而忽視了散熱性能的提升。這導致在高溫環境下，防護罩內的熱量難以有效排出，加劇了設備內部元器件的溫升問題，進而影響了門禁一體機的整體性能和使用壽命。

4、例如cn219225572u公開了一種便于檢修的門禁考勤機，包括考勤機主體和考勤機主體上連接的指紋識別組件、按鍵組件和人臉識別顯示屏組件，所述考勤機主體的外部套設有安裝框架，所述安裝框架側邊的截面為u型設置，所述安裝框架背部的四角均開設有固定孔。該種便于檢修的門禁考勤機，在安裝考勤機主體時，只需要使用螺栓將安裝框架與墻面固定，隨后將考勤機主體從安裝框架的頂部插入即可，當需要將考勤機主體拆卸下來進行檢修時，直接將考勤機主體從安裝框架的頂部抽出即可，安裝和拆卸檢修過程都較為簡單方便；該裝置也僅僅是考慮了設備的安裝、防塵和防水，沒有考慮設備的散熱。

5、為了解決上述問題，提高門禁一體機在高溫環境下的運行穩定性和耐用性，本發明提出了一種具有降溫功能的門禁一體機防護罩。；該防護罩不僅具備傳統防護罩的物理防護功能，還集成了高效的降溫系統，通過創新的結構設計和散熱機制，實現了對門禁一體機內部元器件的有效降溫，保障了設備的長期穩定運行。

技術實現思路

1、本實用新型所要解決的技術問題是，提供一種具有降溫功能的門禁一體機防護罩，解決現有技術中門禁一體機防護罩在高溫環境下運行時，由于內部電子元器件過熱且散熱困難，而導致的溫度升高、性能下降，甚至損壞的技術問題。

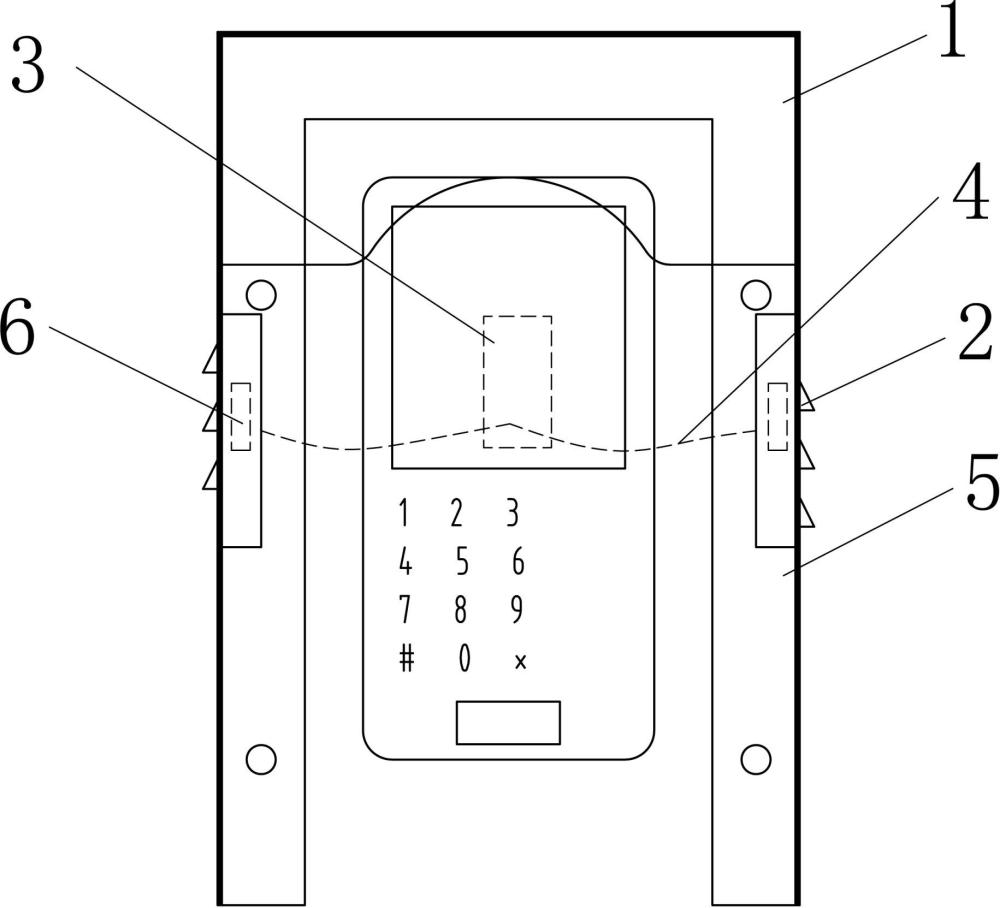

2、為解決上述技術問題，本實用新型采用的技術方案為：一種具有降溫功能的門禁一體機防護罩，包括防護罩本體1，防護罩本體1上設置有通風孔2，防護罩本體1內部設置有散熱結構和溫控系統，散熱結構包括散熱片3、熱管4和散熱風扇5，散熱片3與門禁一體機的熱源部分緊密接觸，熱管4的一端嵌入散熱片3中，另一端延伸至防護罩本體1外部，散熱風扇5吹風給散熱片3以加速熱量散發，溫控系統包括溫度傳感器6和控制器，溫度傳感器6安裝于門禁一體機的熱源附近，用于實時監測內部溫度，控制器根據溫度傳感器6反饋的溫度信號，智能調節散熱風扇5的轉速。

3、優選的方案中，所述防護罩本體1前后設置為鏤空，側面設置為梯形，上端大，下端小。

4、優選的方案中，所述通風孔2為扇形結構，數量至少為六個，對稱均勻分布在防護罩本體1兩側。

5、優選的方案中，所述散熱風扇5的數量為兩個，對稱分布在防護罩本體1內部的兩側。

6、優選的方案中，所述防護罩本體1采用耐高溫、耐腐蝕材料制成，防止外部環境對門禁一體機造成損害。

7、優選的方案中，所述散熱片3采用高導熱系數的銅質材料制成，以提高熱傳導效率。

8、優選的方案中，所述防護罩本體1上還設置有防塵網，覆蓋于通風孔2處，以防止灰塵進入防護罩本體1內部。

9、優選的方案中，防護罩本體1內還設置有主動制冷裝置，設置于散熱風扇5下方，所述主動制冷裝置為半導體制冷片，其冷端貼近散熱風扇5，用于進一步降低散熱風扇5吹出的空氣溫度。

10、優選的方案中，防護罩本體1內還設置有隔熱層，用于將門禁一體機與外部環境進行熱隔離，減少外部環境對門禁一體機內部溫度的影響。

11、優選的方案中，所述溫控系統還包括報警模塊，當內部溫度超過預設的安全閾值時，報警模塊啟動，發出警報信號。

12、本實用新型提供的一種具有降溫功能的門禁一體機防護罩，有如下有益效果：

13、1、本實用新型解決了現有技術中門禁一體機防護罩在高溫環境下運行時，由于內部電子元器件過熱且散熱困難，而導致的溫度升高、性能下降，甚至損壞的技術問題；

14、2、本實用新型的顯著效果在于顯著提升了門禁一體機在高溫環境下的運行穩定性和耐用性；

15、3、本實用新型通過集成降溫系統，有效解決了傳統門禁一體機在高溫條件下易過熱的問題，降低了設備因過熱而引發的故障率，延長了設備的使用壽命；

16、4、本實用新型提高了門禁一體機的運行效率，減少了因過熱而導致的性能下降現象；

17、5、本實用新型的降溫系統具有智能調節功能，能夠根據設備實際運行狀況自動調整散熱強度，從而實現了能源的高效利用；

18、6、本實用新型的門禁一體機防護罩設計合理，結構緊湊，安裝方便，適用于各種環境下的門禁系統；

19、7、本實用新型的門禁一體機防護罩還具有防塵、防水等功能，能夠有效保護內部電子元器件，提高了門禁系統的可靠性和穩定性；

20、8、本實用新型的門禁一體機防護罩采用環保材料制造，符合現代綠色、低碳、環保的理念，同時降低了生產成本，提高了市場競爭力；

21、9、本實用新型還具備優良的抗沖擊性能，確保設備在復雜環境中仍能穩定運行；

22、10、本實用新型的門禁一體機防護罩設計簡潔大方，外觀美觀，符合現代審美要求，同時易于清潔和維護，降低了用戶的使用成本和維護難度；

23、11、本實用新型該門禁一體機防護罩不僅具備多重保護功能，還具有優異的性能和可靠的品質，是門禁系統的理想選擇；

24、12、本實用新型的防護罩還具有靈活的安裝方式，可滿足不同場所的需求；

25、13、本實用新型的防護罩材質堅固耐用，抗沖擊、抗腐蝕，有效延長了門禁一體機的使用壽命；

26、14、本實用新型的內部結構設計合理，散熱性能良好，保證了門禁一體機在長時間運行中的穩定性和可靠性。

技術特征：

1.一種具有降溫功能的門禁一體機防護罩，其特征在于：包括防護罩本體（1），防護罩本體（1）上設置有通風孔（2），防護罩本體（1）內部設置有散熱結構和溫控系統，散熱結構包括散熱片（3）、熱管（4）和散熱風扇（5），散熱片（3）與門禁一體機的熱源部分緊密接觸，熱管（4）的一端嵌入散熱片（3）中，另一端延伸至防護罩本體（1）外部，散熱風扇（5）吹風給散熱片（3）以加速熱量散發，溫控系統包括溫度傳感器（6）和控制器，溫度傳感器（6）安裝于門禁一體機的熱源附近，用于實時監測內部溫度，控制器根據溫度傳感器（6）反饋的溫度信號，智能調節散熱風扇（5）的轉速。

2.根據權利要求1所述的一種具有降溫功能的門禁一體機防護罩，其特征在于：所述防護罩本體（1）前后設置為鏤空，側面設置為梯形，上端大，下端小。

3.根據權利要求2所述的一種具有降溫功能的門禁一體機防護罩，其特征在于：所述通風孔（2）為扇形結構，數量至少為六個，對稱均勻分布在防護罩本體（1）兩側。

4.根據權利要求3所述的一種具有降溫功能的門禁一體機防護罩，其特征在于：所述散熱風扇（5）的數量為兩個，對稱分布在防護罩本體（1）內部的兩側。

5.根據權利要求4所述的一種具有降溫功能的門禁一體機防護罩，其特征在于：所述防護罩本體（1）采用耐高溫、耐腐蝕材料制成，防止外部環境對門禁一體機造成損害。

6.根據權利要求5所述的一種具有降溫功能的門禁一體機防護罩，其特征在于：所述散熱片（3）采用銅質材料制成。

7.根據權利要求6所述的一種具有降溫功能的門禁一體機防護罩，其特征在于：所述防護罩本體（1）上還設置有防塵網，覆蓋于通風孔（2）處，以防止灰塵進入防護罩本體（1）內部。

8.根據權利要求7所述的一種具有降溫功能的門禁一體機防護罩，其特征在于：所述防護罩本體（1）內還設置有主動制冷裝置，設置于散熱風扇（5）下方，所述主動制冷裝置為半導體制冷片，其冷端貼近散熱風扇（5），用于進一步降低散熱風扇（5）吹出的空氣溫度。

9.根據權利要求8所述的一種具有降溫功能的門禁一體機防護罩，其特征在于：所述防護罩本體（1）內還設置有隔熱層，用于將門禁一體機與外部環境進行熱隔離，減少外部環境對門禁一體機內部溫度的影響。

10.根據權利要求9所述的一種具有降溫功能的門禁一體機防護罩，其特征在于：所述溫控系統還包括報警模塊，當內部溫度超過預設的安全閾值時，報警模塊啟動，發出警報信號。

技術總結
一種具有降溫功能的門禁一體機防護罩，包括防護罩本體，防護罩本體上設置有通風孔，防護罩本體內部設置有散熱結構和溫控系統，散熱結構包括散熱片、熱管和散熱風扇，散熱片與門禁一體機的熱源部分緊密接觸，熱管的一端嵌入散熱片中，另一端延伸至防護罩本體外部，散熱風扇吹風給散熱片以加速熱量散發，溫控系統包括溫度傳感器和控制器，溫度傳感器安裝于門禁一體機的熱源附近，用于實時監測內部溫度，控制器根據溫度傳感器反饋的溫度信號，智能調節散熱風扇的轉速；本技術通過溫控系統和散熱結構的協同作用，有效降低了門禁一體機在室外高溫環境下的運行溫度，提高了設備的穩定性和使用壽命，同時減少了能耗，具有良好的實用性和環保性。

技術研發人員：劉杰,周興華,周志航,吳峽,劉迪,曾宇,李良
受保護的技術使用者：中國長江電力股份有限公司
技術研發日：20240724
技術公布日：2025/4/28
