本發明屬于粉煤灰生產,具體是指一種用于粉煤灰生產的溫度控制柜。
背景技術:
1、粉煤灰是混凝土常用的添加劑,其活性成分主要為al2o3和sio2,粉煤灰有提高水泥混凝土流動性、和易性及降低混凝土水化熱的作用,還能提高混凝土的強度、抗滲性、抗凍性和坍落度。
2、目前,粉煤灰的主要來源是以煤粉為燃料,其在加工過程中生產環境溫度高,對各種電器的抗熱要求更高,然而很多抗熱效果差的溫度控制柜內的零部件長時間使用在粉煤灰生產車間內就會發生老化現象,而市面上為了克服這一現象,對粉煤灰生產車間所用的溫度控制柜進行定時降溫,電器老化后及時更換,維修成本極高。
3、另外,粉煤灰生產車間灰塵非常大,溫度控制柜內的電器受灰塵的影響再次降低了使用壽命,并再次增加了維修成本。
技術實現思路
1、本發明要解決的技術問題是,粉煤灰生產時所用的溫度控制柜降溫效果差、防塵效果不佳,導致溫度控制柜內的電器元件使用壽命降低,維修成本極高。
2、為解決上述技術問題,本發明采取的技術方案如下:本發明提出的一種用于粉煤灰生產的溫度控制柜,包括溫度控制柜體,所述溫度控制柜體的一側鉸接連接有可除塵防護門組件,所述可除塵防護門組件的中間部位固定安裝有溫度調節監控器,所述溫度控制柜體內靠下位置設有降溫防護網、且內側壁上垂直與降溫防護網設有電器安裝架,所述溫度控制柜體的底壁上延伸出若干組支腳,所述溫度控制柜體內靠近可除塵防護門組件的位置處設有可折疊的急速降溫遮擋組件,所述降溫防護網的下方設有柜體降溫組件。
3、作為改進的,所述可除塵防護門組件包括防護門、灰塵阻擋網、除塵刮拭電機、除塵刮拭螺桿、除塵刮拭導桿和相對移動灰塵刮拭桿,所述防護門鉸接在溫度控制柜體上,所述灰塵阻擋網分別對稱設置在防護門的上下兩側,所述除塵刮拭電機設于防護門頂壁上、且除塵刮拭電機的輸出軸貫穿防護門設置,所述除塵刮拭螺桿轉動于防護門內側壁并和除塵刮拭電機的輸出軸連接,所述除塵刮拭導桿設于防護門內與除塵刮拭螺桿平行對立的一側,所述相對移動灰塵刮拭桿一端螺紋連接在除塵刮拭螺桿上、且另一端和除塵刮拭導桿滑動設置。
4、作為改進的,所述除塵刮拭螺桿呈雙螺紋螺桿設置,所述除塵刮拭螺桿的螺紋部位與灰塵阻擋網對應。
5、作為改進的,所述急速降溫遮擋組件包括遮擋調節滑槽、遮擋調節固定端、遮擋調節滑動件、折疊式遮擋板、固定掛環和遮擋固定掛鉤,所述遮擋調節滑槽設置在溫度控制柜體的內壁兩側、并靠近防護門設置,所述遮擋調節固定端固定在溫度控制柜體頂壁上,所述遮擋調節滑動件滑動于遮擋調節滑槽上,所述折疊式遮擋板一端固定于遮擋調節固定端上、且另一端連接在遮擋調節滑槽上并隨遮擋調節滑槽滑動,所述固定掛環設于遮擋調節滑槽上,所述遮擋固定掛鉤設于溫度控制柜體底壁上。
6、作為改進的,所述固定掛環和遮擋固定掛鉤可掛接。
7、作為改進的,所述柜體降溫組件包括散熱板、急速散熱電機和急速散熱扇,所述散熱板設于溫度控制柜體內,所述急速散熱電機設于散熱板上,所述急速散熱扇連接在急速散熱電機的輸出軸上。
8、作為改進的,所述急速散熱電機和急速散熱扇設有兩組,所述散熱板設于溫度控制柜體底壁和降溫防護網之間。
9、作為改進的,所述溫度控制柜體的底壁上貫穿設有底部換熱口,所述底部換熱口的下方連接有換熱防塵網,所述底部換熱口和換熱防塵網均設有兩組。
10、作為改進的,所述遮擋調節固定端呈可折疊狀設置。
11、作為改進的,所述相對移動灰塵刮拭桿的端面與灰塵阻擋網的內壁相接觸。
12、采用上述結構本發明取得的有益效果如下:
13、1、利用急速降溫遮擋組件形成較密閉空間,并配合粉煤灰柜體降溫組件,實現溫度控制柜體內的快速降溫,提升了電氣部件的使用壽命;
14、2、通過粉煤灰除塵防護門組件,實現了使用時能利用灰塵張力形成密閉防塵網、溫度過高時又能利用相對移動灰塵刮拭桿對灰塵阻擋網的上灰塵相對引動進行刮除,不影響使用。

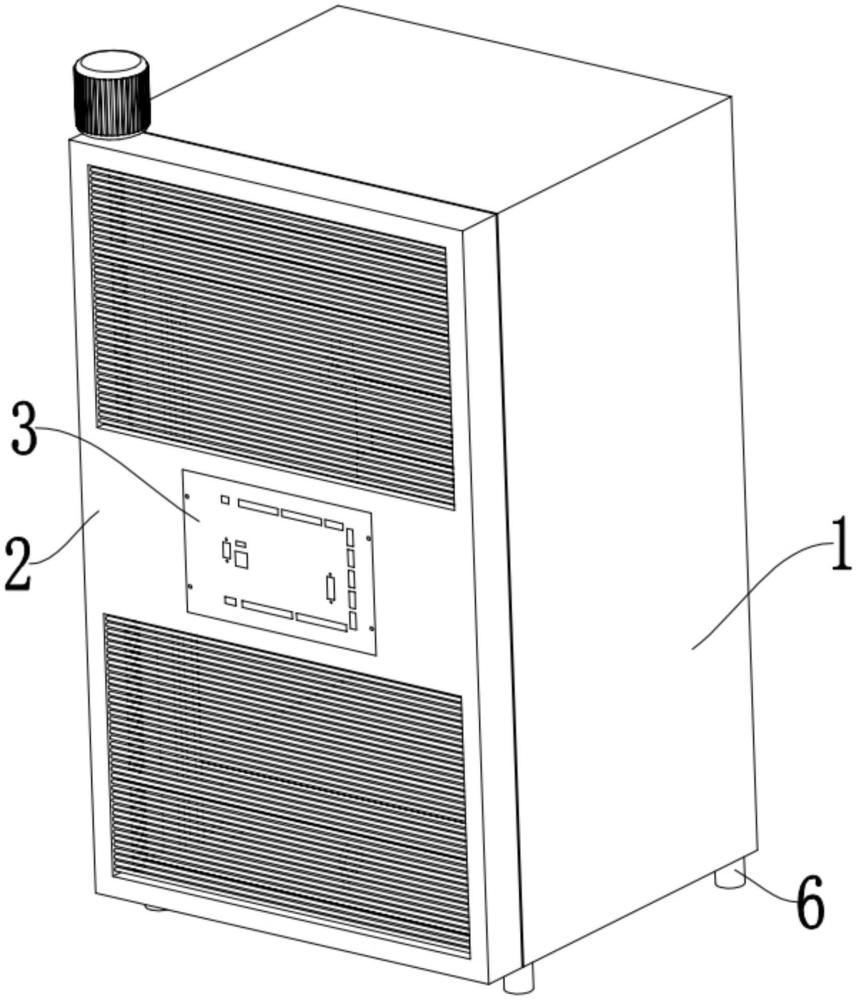

1.一種用于粉煤灰生產的溫度控制柜,包括溫度控制柜體(1),其特征在于:所述溫度控制柜體(1)的一側鉸接連接有可除塵防護門(9)組件(2),所述可除塵防護門(9)組件(2)的中間部位固定安裝有溫度調節監控器(3),所述溫度控制柜體(1)內靠下位置設有降溫防護網(4)、且內側壁上垂直與降溫防護網(4)設有電器安裝架(5),所述溫度控制柜體(1)的底壁上延伸出若干組支腳(6),所述溫度控制柜體(1)內靠近可除塵防護門(9)組件(2)的位置處設有可折疊的急速降溫遮擋組件(7),所述降溫防護網(4)的下方設有柜體降溫組件(8)。
2.根據權利要求1所述的用于粉煤灰生產的溫度控制柜,其特征在于:所述可除塵防護門(9)組件(2)包括防護門(9)、灰塵阻擋網(10)、除塵刮拭電機(11)、除塵刮拭螺桿(12)、除塵刮拭導桿(13)和相對移動灰塵刮拭桿(14),所述防護門(9)鉸接在溫度控制柜體(1)上,所述灰塵阻擋網(10)分別對稱設置在防護門(9)的上下兩側,所述除塵刮拭電機(11)設于防護門(9)頂壁上、且除塵刮拭電機(11)的輸出軸貫穿防護門(9)設置,所述除塵刮拭螺桿(12)轉動于防護門(9)內側壁并和除塵刮拭電機(11)的輸出軸連接,所述除塵刮拭導桿(13)設于防護門(9)內與除塵刮拭螺桿(12)平行對立的一側,所述相對移動灰塵刮拭桿(14)一端螺紋連接在除塵刮拭螺桿(12)上、且另一端和除塵刮拭導桿(13)滑動設置。
3.根據權利要求2所述的用于粉煤灰生產的溫度控制柜,其特征在于:所述除塵刮拭螺桿(12)呈雙螺紋螺桿設置,所述除塵刮拭螺桿(12)的螺紋部位與灰塵阻擋網(10)對應。
4.根據權利要求3所述的用于粉煤灰生產的溫度控制柜,其特征在于:所述急速降溫遮擋組件(7)包括遮擋調節滑槽(15)、遮擋調節固定端(16)、遮擋調節滑動件(17)、折疊式遮擋板(18)、固定掛環(19)和遮擋固定掛鉤(20),所述遮擋調節滑槽(15)設置在溫度控制柜體(1)的內壁兩側、并靠近防護門(9)設置,所述遮擋調節固定端(16)固定在溫度控制柜體(1)頂壁上,所述遮擋調節滑動件(17)滑動于遮擋調節滑槽(15)上,所述折疊式遮擋板(18)一端固定于遮擋調節固定端(16)上、且另一端連接在遮擋調節滑槽(15)上并隨遮擋調節滑槽(15)滑動,所述固定掛環(19)設于遮擋調節滑槽(15)上,所述遮擋固定掛鉤(20)設于溫度控制柜體(1)底壁上。
5.根據權利要求4所述的用于粉煤灰生產的溫度控制柜,其特征在于:所述固定掛環(19)和遮擋固定掛鉤(20)可掛接。
6.根據權利要求5所述的用于粉煤灰生產的溫度控制柜,其特征在于:所述柜體降溫組件(8)包括散熱板(21)、急速散熱電機(22)和急速散熱扇(23),所述散熱板(21)設于溫度控制柜體(1)內,所述急速散熱電機(22)設于散熱板(21)上,所述急速散熱扇(23)連接在急速散熱電機(22)的輸出軸上。
7.根據權利要求6所述的用于粉煤灰生產的溫度控制柜,其特征在于:所述急速散熱電機(22)和急速散熱扇(23)設有兩組,所述散熱板(21)設于溫度控制柜體(1)底壁和降溫防護網(4)之間。
8.根據權利要求7所述的用于粉煤灰生產的溫度控制柜,其特征在于:所述溫度控制柜體(1)的底壁上貫穿設有底部換熱口(24),所述底部換熱口(24)的下方連接有換熱防塵網(25),所述底部換熱口(24)和換熱防塵網(25)均設有兩組。
9.根據權利要求8所述的用于粉煤灰生產的溫度控制柜,其特征在于:所述遮擋調節固定端(16)呈可折疊狀設置。
10.根據權利要求9所述的用于粉煤灰生產的溫度控制柜,其特征在于:所述相對移動灰塵刮拭桿(14)的端面與灰塵阻擋網(10)的內壁相接觸。
