本發明屬于高壓半導體功率集成電路專用器件，具體涉及一種具有p埋層的絕緣層上硅三柵ldmos晶體管。

背景技術：

1、隨著電力電子技術的快速發展，對集成電路耐高壓、高效率的需求逐步提高，橫向雙擴散金屬氧化物半導體作為集成功率器件在其中扮演著舉足輕重的角色。功率器件追求的兩大性能就是高耐壓和低功耗，常用品質因數（fom=bv2/?ron,sp）來衡量器件的性能。ldmos具有高擊穿特性和與標準低壓cmos工藝兼容等優點，被廣泛應用于各種功率ic中。

2、為實現器件的高性能，研究者常通過新材料和先進工藝的不斷引入，ldmos器件將在高壓、高頻和高效率應用中發揮更大作用。三柵結構通過引入多段柵電極，調節漂移區電位分布，減小電場峰值，提升耐壓性能，同時擴展溝道寬度從而有效降低器件導通電阻。p型埋層技術是指在ldmos的漂移區引入p型摻雜區域，優化漂移區下方的電場分布，提高器件的耐壓能力，此外p型埋層可以有效隔離漂移區與襯底之間的寄生通道，減少漏電流。但是，p埋層的注入會帶來的表面不平整會增強溝道內電子的雜質散射，從而導致溝道電子遷移率降低，引起開態電阻退化。

技術實現思路

1、本發明的目的在于提供一種基于絕緣層上硅(silicon-on-insulator,?soi)襯底，且同時具有p埋層和三柵結構的橫向雙擴散金屬氧化物半導體(lateral?double-diffused?metal-oxide-semiconductor，ldmos)晶體管。

2、第一方面，本發明提供一種具有p埋層的絕緣層上硅三柵ldmos晶體管，包括依次層疊的襯底層、埋氧層、硅膜層和器件頂層；所述硅膜層包括源區、硅體、漏區、漂移區和p埋層。所述源區設置在硅體頂部遠離漂移區的一側。所述p埋層嵌入在漂移區的底部，使得漂移區呈開口朝向埋氧層的u形結構，構成一個折疊的超級結結構。

3、作為優選，所述器件頂層中的柵電極呈u型結構，覆蓋在硅體的頂面和兩側面上。

4、作為優選，所述柵電極的底部覆蓋至硅體與埋氧層的連接處。

5、作為優選，所述柵電極與的硅體的各側面之間均通過柵氧層隔開。柵氧層的材料為二氧化硅

6、作為優選，所述柵氧層的厚度為0.1μm。

7、作為優選，所述的p埋層的摻雜類型為p型，摻雜濃度為4×1014cm-3~5×1017cm-3。

8、作為優選，所述器件頂層中的源電極設置在源區上。所述器件頂層中的漏電極位于漏區的上方。

9、作為優選，呈u形結構的所述漂移區不同方向的厚度相等，厚度值為0.3μm～0.49μm。

10、作為優選，所述源區包括并列設置的源區p+部分和源區n+部分。

11、作為優選，所述的漂移區的摻雜類型為n型，摻雜濃度為1×1016cm-3~5×1016cm-3。

12、本發明具有的有益效果是：

13、1.?本發明在ldmos的漂移區中間插入柱狀p埋層，形成類似超級結結構，調制漂移區電場，使得漂移區電場分布更加均勻，改善了resurf效應，有助于提高器件的擊穿電壓。

14、2.?本發明中的p埋層使得漂移區形成u形結構，增加了多個面作為電流路徑，有效的降低導通電阻。

15、3.?本發明中的柵電極采用三面u型柵結構，擴展了溝道寬度，與漂移區擴展的電流路徑相匹配，進一步降低了器件的導通電阻，同時緩解柵電極附近電場擁擠，有助于提高器件擊穿電壓。

技術特征：

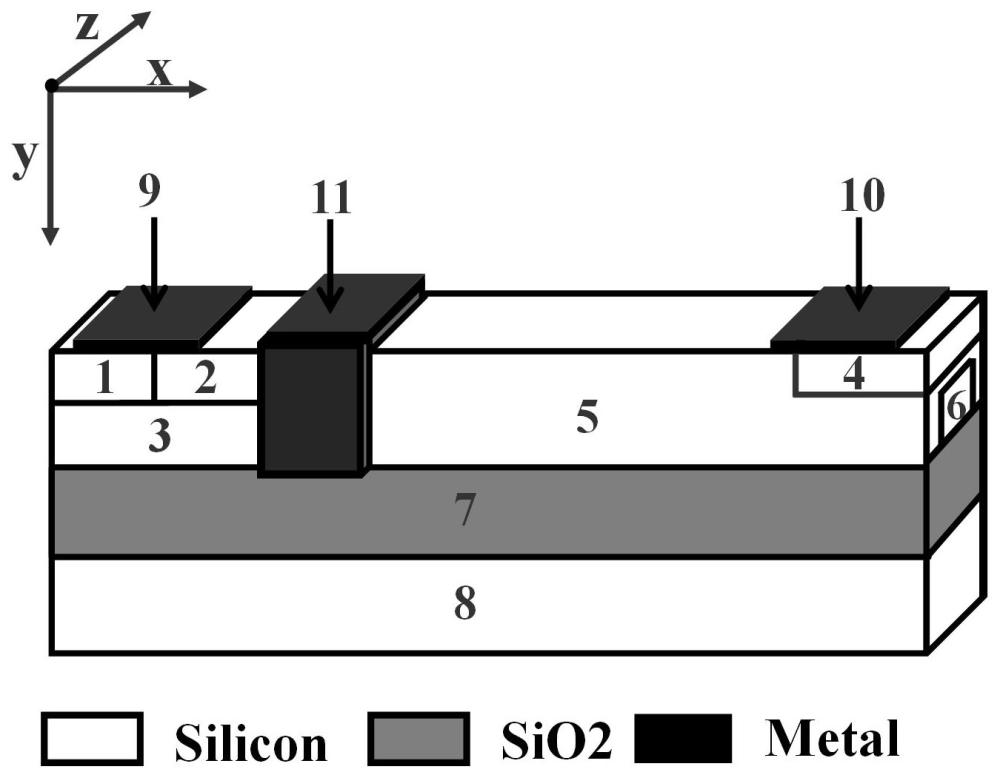

1.一種具有p埋層的絕緣層上硅三柵ldmos晶體管，包括依次層疊的襯底層（8）、埋氧層（7）、硅膜層和器件頂層；所述硅膜層包括源區、硅體（3）、漏區（4）、漂移區（5）和p埋層（6）；其特征在于：所述源區設置在硅體（3）頂部遠離漂移區（5）的一側；所述p埋層（6）嵌入在漂移區（5）的底部，使得漂移區（5）呈開口朝向埋氧層（7）的u形結構。

2.根據權利要求1所述的一種具有p埋層的絕緣層上硅三柵ldmos晶體管，其特征在于：所述器件頂層中的柵電極（11）呈u型結構，覆蓋在硅體（3）的頂面和兩側面上。

3.根據權利要求2所述的一種具有p埋層的絕緣層上硅三柵ldmos晶體管，其特征在于：所述柵電極（11）的底部覆蓋至硅體（3）與埋氧層（7）的連接處。

4.根據權利要求2所述的一種具有p埋層的絕緣層上硅三柵ldmos晶體管，其特征在于：所述柵電極（11）與的硅體（3）的各側面之間均通過柵氧層隔開。

5.根據權利要求4所述的一種具有p埋層的絕緣層上硅三柵ldmos晶體管，其特征在于：所述柵氧層的厚度為0.1μm。

6.根據權利要求1所述的一種具有p埋層的絕緣層上硅三柵ldmos晶體管，其特征在于：所述的p埋層（6）的摻雜類型為p型，摻雜濃度為4×1014cm-3~5×1017cm-3。

7.根據權利要求1所述的一種具有p埋層的絕緣層上硅三柵ldmos晶體管，其特征在于：所述器件頂層中的源電極（9）設置在源區上；所述器件頂層中的漏電極（10）位于漏區（4）的上方。

8.根據權利要求1所述的一種具有p埋層的絕緣層上硅三柵ldmos晶體管，其特征在于：呈u形結構的所述漂移區（5）不同方向的厚度相等，厚度值為0.3μm～0.49μm。

9.根據權利要求1所述的一種具有p埋層的絕緣層上硅三柵ldmos晶體管，其特征在于：所述源區包括并列設置的源區p+部分（1）和源區n+部分（2）。

10.根據權利要求1所述的一種具有p埋層的絕緣層上硅三柵ldmos晶體管，其特征在于：所述的漂移區（5）的摻雜類型為n型，摻雜濃度為1×1016cm-3~5×1016cm-3。

技術總結
本發明公開了一種具有P埋層的絕緣層上硅三柵LDMOS晶體管；該晶體管包括依次層疊的襯底層、埋氧層、硅膜層和器件頂層。本發明在硅膜層中設有被漂移區包裹的柱狀P埋層，形成折疊的超級結結構，調制漂移區電場，使得漂移區電場分布更加均勻，改善了RESURF效應，有助于提高器件的擊穿電壓；此外，U形結構的漂移區增加了多個面作為電流路徑，有效的降低導通電阻。此外，本發明中的柵電極采用三面U型柵結構擴展了溝道寬度，與漂移區擴展的電流路徑相匹配，進一步降低了器件的導通電阻，同時緩解柵極附近電場擁擠，有助于提高器件擊穿電壓。

技術研發人員：胡月,項美芳,錢詩琛,王高峰
受保護的技術使用者：杭州電子科技大學溫州研究院有限公司
技術研發日：
技術公布日：2025/4/28
