本發明涉及新能源領域，具體是一種新能源儲能柜散熱裝置。

背景技術：

1、新能源儲能柜是一種能夠大規模儲存電能的設備，可實現對電能的長時間、穩定存儲與靈活調用，在能源轉型與可持續發展中起著關鍵作用。

2、新能源儲能柜在進行使用的過程中，常常需要設置散熱裝置對新能源儲能柜進行散熱處理，但是現在的散熱裝置在進行使用的過程中，由于散熱裝置固定安裝在柜體的內壁上，無法進行適用性的方位調節，從而影響散熱裝置的散熱處理。

技術實現思路

1、本發明的目的在于提供一種新能源儲能柜散熱裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種新能源儲能柜散熱裝置，包括存儲柜，所述存儲柜底部四角設置有方便裝置進行安裝處理的安裝組件；所述存儲柜內部等間距設置若干個存儲板，所述存儲柜的外壁上固定設置有雜質存儲箱，雜質存儲箱底部設置有排塵組件；所述雜質存儲箱兩端外壁上設置有過濾筒，位于過濾筒外側的雜質存儲箱外壁上固定設置有抽風泵，抽風泵底部與雜質存儲箱內部導通連接；所述雜質存儲箱頂部設置有通風管，通風管內端部設置在存儲柜的內部；所述存儲柜內部兩端轉動安裝有第一螺桿，所述存儲柜頂部外壁上安裝有用于驅動兩端的第一螺桿同步轉動處理的第一轉動驅動組件；位于存儲柜內部的第一螺桿上螺紋連接有滑動板，滑動板內部開設有滑槽，滑槽內部轉動安裝有第四螺桿，所述滑動板上安裝有用于驅動第四螺桿進行轉動處理的第二轉動驅動組件；所述第四螺桿上滑動設置有滑塊，滑塊頂部通過第一固定桿與安裝座連接，安裝座上鑲嵌有第三電機，第三電機的電機軸上安裝有旋轉桿，旋轉桿頂部設置有連接套，連接套端部設置有第二固定桿，第二固定桿上滑動設置有移動管，所述第二固定桿上安裝有用于驅動移動管進行移動處理的移動驅動組件；所述移動管端部固定設置有抽風罩，抽風罩頂部設置有抽風管，抽風管通過連接軟管與通風管連接。

4、優選的，所述存儲柜前端開口處設置有柜門，所述柜門上安裝有把手。

5、優選的，所述安裝組件包括與存儲柜底部四角固定連接的l型支撐腿，所述l型支撐腿上螺紋連接有安裝螺桿，安裝螺桿頂部設置有旋轉盤，所述安裝螺桿底部轉動設置有安裝板，安裝板定端部設置有滑動塊，滑動塊與l型支撐腿滑動連接。

6、優選的，所述出料組件包括與存儲柜底部導通連接的出料管，所述出料管上安裝有控制閥。

7、優選的，所述第一轉動驅動組件包括與第一螺桿上螺紋連接有帶輪，所述帶輪通過傳動皮帶進行相互連接，所述存儲柜的頂部外壁上設置有固定架，固定架上安裝有第一電機，第一電機與第一螺桿連接。

8、優選的，所述第二轉動驅動組件包括與滑動板底部固定連接的第二電機，所述第二電機的電機軸上安裝有主動錐齒輪，主動錐齒輪上嚙合連接有從動錐齒輪，從動錐齒輪與第四螺桿連接。

9、優選的，所述移動驅動組件包括第二固定桿底部連接的固定塊，所述固定塊上固定設置有第四電機，第四電機的電機軸上安裝有第三螺桿，第三螺桿端部設置有限位塊，所述第三螺桿上螺紋連接有連接塊，連接塊與移動管連接。

10、與現有技術相比，本發明的有益效果是：本發明通過第一轉動驅動組件驅動兩端的第一螺桿轉動，第一螺桿帶動螺紋連接的滑動板進行上下移動方位調節，滑動板在進行上下移動的過程中，通過第二轉動驅動組件驅動第四螺桿轉動，第四螺桿帶動螺紋連接的滑塊進行移動方位調節，滑塊通過第一固定桿和安裝座實現帶動第三電機適應性的方位調節，通過第三電機驅動旋轉桿和連接套進行同步轉動，配合移動驅動組件驅動移動管在第二固定桿上進行移動方位調節，從而可以實現適應性調節抽風罩在新能源儲能柜的各個方位，進而可以實現對新能源儲能柜進行快速散熱處理。

技術特征：

1.一種新能源儲能柜散熱裝置，包括存儲柜(1)，其特征在于，所述存儲柜(1)底部四角設置有方便裝置進行安裝處理的安裝組件；

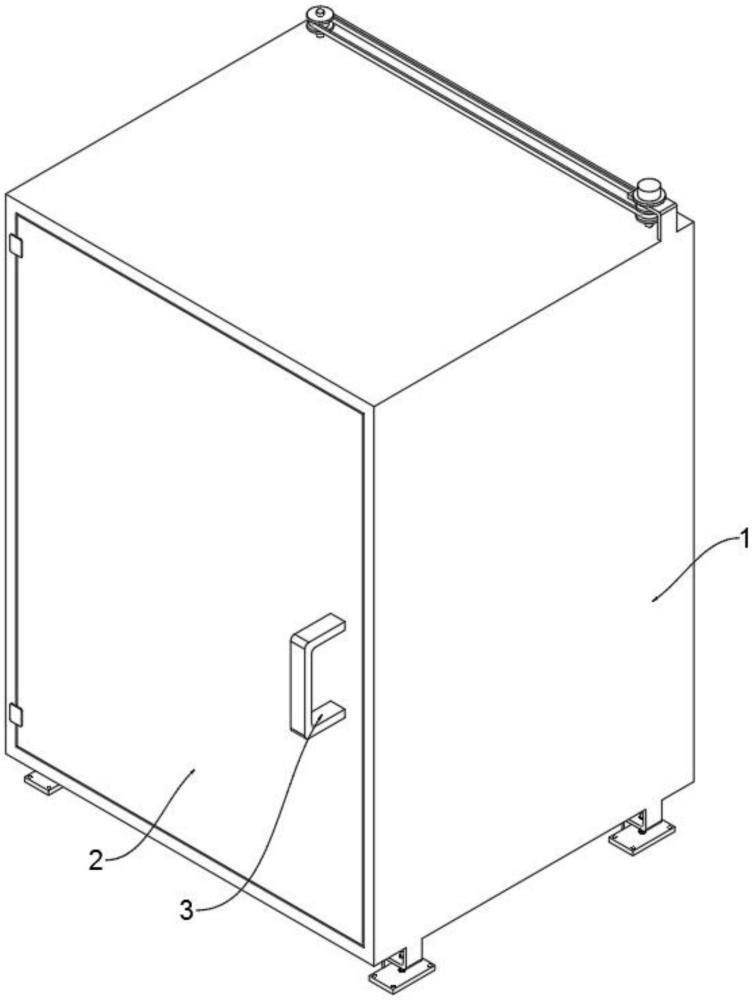

2.根據權利要求1所述的一種新能源儲能柜散熱裝置，其特征在于，所述存儲柜(1)前端開口處設置有柜門(2)，所述柜門(2)上安裝有把手(3)。

3.根據權利要求1所述的一種新能源儲能柜散熱裝置，其特征在于，所述安裝組件包括與存儲柜(1)底部四角固定連接的l型支撐腿(4)，所述l型支撐腿(4)上螺紋連接有安裝螺桿(5)，安裝螺桿(5)頂部設置有旋轉盤(6)，所述安裝螺桿(5)底部轉動設置有安裝板(7)，安裝板(7)定端部設置有滑動塊(8)，滑動塊(8)與l型支撐腿(4)滑動連接。

4.根據權利要求1所述的一種新能源儲能柜散熱裝置，其特征在于，所述出料組件包括與存儲柜(1)底部導通連接的出料管(12)，所述出料管(12)上安裝有控制閥(13)。

5.根據權利要求1所述的一種新能源儲能柜散熱裝置，其特征在于，所述第一轉動驅動組件包括與第一螺桿(16)上螺紋連接有帶輪(17)，所述帶輪(17)通過傳動皮帶(18)進行相互連接，所述存儲柜(1)的頂部外壁上設置有固定架(19)，固定架(19)上安裝有第一電機(20)，第一電機(20)與第一螺桿(16)連接。

6.根據權利要求1所述的一種新能源儲能柜散熱裝置，其特征在于，所述第二轉動驅動組件包括與滑動板(21)底部固定連接的第二電機(23)，所述第二電機(23)的電機軸上安裝有主動錐齒輪(24)，主動錐齒輪(24)上嚙合連接有從動錐齒輪(25)，從動錐齒輪(25)與第四螺桿(42)連接。

7.根據權利要求1所述的一種新能源儲能柜散熱裝置，其特征在于，所述移動驅動組件包括第二固定桿(32)底部連接的固定塊(34)，所述固定塊(34)上固定設置有第四電機(35)，第四電機(35)的電機軸上安裝有第三螺桿(36)，第三螺桿(36)端部設置有限位塊(37)，所述第三螺桿(36)上螺紋連接有連接塊(38)，連接塊(38)與移動管(33)連接。

技術總結
本發明涉及新能源領域，具體是一種新能源儲能柜散熱裝置，包括存儲柜，所述存儲柜內部設置存儲板，存儲柜外壁上設置有雜質存儲箱，雜質存儲箱頂部設置有通風管，存儲柜內部兩端安裝有第一螺桿，第一螺桿上連接有滑動板，滑動板內部開設有滑槽，滑槽內部轉動安裝有第四螺桿，第四螺桿上設置有滑塊，滑塊頂部通過第一固定桿與安裝座連接，安裝座上鑲嵌有第三電機，第三電機上安裝有旋轉桿，旋轉桿頂部設置有連接套，連接套端部設置有第二固定桿，第二固定桿上滑動設置有移動管，移動管端部固定設置有抽風罩，本發明可以有效地方便調節抽風罩的方位，從而影響散熱裝置對新能源儲能柜進行快速散熱處理，從而方便新能源儲能柜的使用。

技術研發人員：蔡國帥
受保護的技術使用者：蔡國帥
技術研發日：
技術公布日：2025/4/28
