本發明涉及一種可感應物體旋轉方向雙余度接近開關，屬于電器自動化。

背景技術：

1、接近開關是無接觸式開關，即無需與檢測物體有直接接觸而可以控制的位置開關，可應用于工業控制機構，執行元器件的位置信號反饋，具有工作可靠、性能穩定、重復定位精度高、無機械磨損、使用壽命長、無火花、無噪音、抗干擾能力強、環境適應性強等突出優點。接近開關是對霍爾效應、電渦流效應等原理的應用，將物理信號轉換成電信號的過程，從而觸發開關輸出信號，達到檢測位置、限位控制、計量控制等作用。

2、傳統的接近開關因本身設計只能感應單一的標靶，在進行檢測物體旋轉方向時至少需要兩只開關，且對開關安裝間距及標靶安裝間距有一定要求，導致在使用時需要占用更大的空間，使產品外形設計受到限制。公開號為cn112096192b的中國發明專利公開了具有三個并存的接近方向的防護鎖定開關，配置有多個極性反轉的線圈實現無需旋轉頭部、主體或整個開關的情況下適應于對應的鎖定舌的多個接近方向，該開關極性反轉的線圈并不能解決本方案提出的問題。

技術實現思路

1、為解決上述技術問題，本發明提供了一種可感應物體旋轉方向雙余度接近開關，該可感應物體旋轉方向雙余度接近開關接近開關內部設計了兩塊不同的電路，實現了使用一只產品測量物體旋轉方向的目的。

2、本發明通過以下技術方案得以實現。

3、本發明提供了一種可感應旋轉方向的雙余度接近開關，一種可感應物體旋轉方向的雙余度接近開關，包括外殼和兩塊并聯設置在外殼內的電路模塊，電路模塊的一端與定位座連接，另一端與絕緣線纜連接；所述兩塊電路模板的感應極性不同。

4、優選的，所述兩塊電路模塊內分別設置有不同極性的霍爾元件。

5、優選的，所述電路模塊的外表面均涂覆有pcb保護膠，電路模塊灌封在外殼內，外殼內澆灌有聚氨酯樹脂膠對兩者進行固定。

6、優選的，所述定位座的一端面貼合外殼內表面設置，另一端面上開設有豎直的凹槽。

7、優選的，所述電路模塊插接在定位座豎直的凹槽內并在連接處涂覆有通過環氧樹脂膠進行固定。

8、優選的，所述外殼的上端面蓋通過螺栓緊固有蓋板。

9、優選的，所述絕緣電纜與電路模塊的輸出信號端連接并伸出外殼外。

10、本發明的有益效果在于：在以往接近開關在進行旋轉方向的測量時需要兩個接近開關配合完成，本發明通過兩個感應不同極性的電路模塊接通時間不同實現單一接近開關實現旋轉方向的測量，同時解決了雙余度接近開關感應標靶時易誤觸發的問題，大大減小了開關的占用空間，為配適產品的體積設計提供了更多的余量，提高空間利用率。

技術特征：

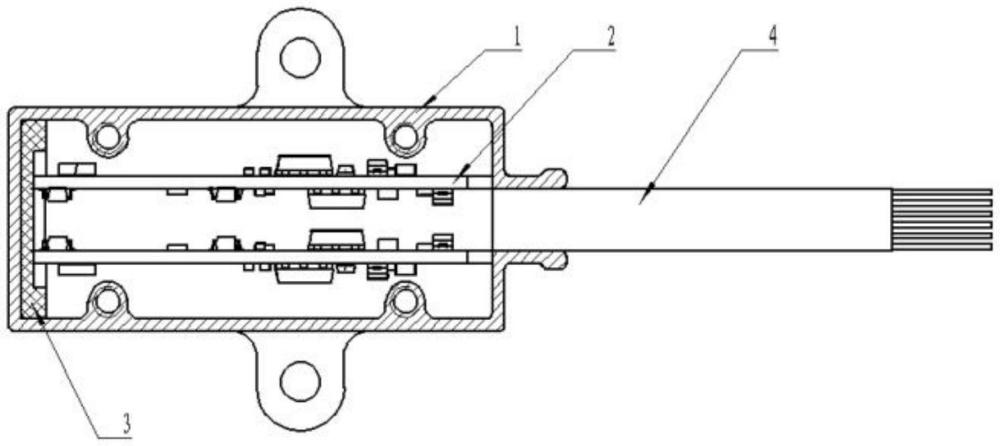

1.一種可感應物體旋轉方向的雙余度接近開關，其特征在于：包括外殼(1)和兩塊并聯設置在外殼(1)內的電路模塊(2)，電路模塊(2)的一端與定位座(3)連接，另一端與絕緣線纜(4)連接；

2.如權利要求1所述的可感應物體旋轉方向的雙余度接近開關，其特征在于：所述兩塊電路模塊(2)內分別設置有不同極性的霍爾元件。

3.如權利要求1所述的可外調節動作距離的接近開關，其特征在于：所述電路模塊(2)的外表面均涂覆有pcb保護膠，電路模塊(2)灌封在外殼(1)內，外殼(1)內澆灌有聚氨酯樹脂膠對兩者進行固定。

4.如權利要求1所述的可外調節動作距離的接近開關，其特征在于：所述定位座(3)的一端面貼合外殼(1)內表面設置，另一端面上開設有豎直的凹槽。

5.如權利要求4所述的可外調節動作距離的接近開關，其特征在于：所述電路模塊(2)插接在定位座(3)豎直的凹槽內并在連接處涂覆有通過環氧樹脂膠進行固定。

6.如權利要求1所述的可外調節動作距離的接近開關，其特征在于：所述外殼(1)的上端面蓋通過螺栓(5)緊固有蓋板(6)。

7.如權利要求1所述的可外調節動作距離的接近開關，其特征在于：所述絕緣電纜(4)與電路模塊(2)的輸出信號端連接并伸出外殼(1)外。

技術總結
本發明提供了一種可感應旋轉方向的雙余度接近開關，包括外殼、后蓋、螺栓、定位座、絕緣電纜；所述外殼內設有電路模塊，電路模塊與定位座連接且電路模塊的輸出信號通過絕緣線纜連接。本發明在以往接近開關只能感應單一極性標靶的基礎上增加了不同極性標靶的感應方式，可實現對旋轉物體的旋轉方向進行測量，開關增加兩塊電路模塊，可實現兩個接近開關功能，減少測量旋轉方向時所需的接近開關用量；產品具有雙余度接近開關兩路進行檢測的功能，還避免雙余度開關感應標靶時誤觸發的問題，減小了開關在測量物體旋轉方向時需要的空間，以更小的體積和可靠性實現檢測旋轉方向的目的。

技術研發人員：楊海鵬,丁澤剛,楊興榮,周登力,郭忠祥,謝坤,姚艷,王鴻,黃海艷,張林成,羅凱,石康平,夏天俊,汪浩文,楊笛,楊平
受保護的技術使用者：貴州振華華聯電子有限公司
技術研發日：
技術公布日：2025/4/28
