本申請屬于電池，尤其涉及一種電池主回路開關及電源。

背景技術：

1、電池主回路開關是電池管理系統中一個重要的執行單元。當電池主回路開關應用在起動電池時，由于起動電池在起動時會輸出很大的電流，可以達到幾百安倍(a)，在該起動電池完成起動的動作后，該起動電池會進入待機狀態。起動電池在待機狀態時，運行的電流較小，通常只有幾十安倍。因此，電池主回路開關需要實現在短時間內負載大電流，并在長時間內穩定負載小電流的功能。

2、為了滿足在短時間內負載大電流，并在長時間內穩定負載小電流的功能，現有的電池主回路開關使用了較多的器件，因此現有的電池主回路開關成本較高。

技術實現思路

1、有鑒于此，本申請實施例提供一種電池主回路開關及電源，以解決現有的電池主回路開關成本較高的技術問題。

2、第一方面，本申請實施例提供一種電池主回路開關，所述電池主回路開關包括第一開關、第二開關、第三開關、第一二極管以及第二二極管；

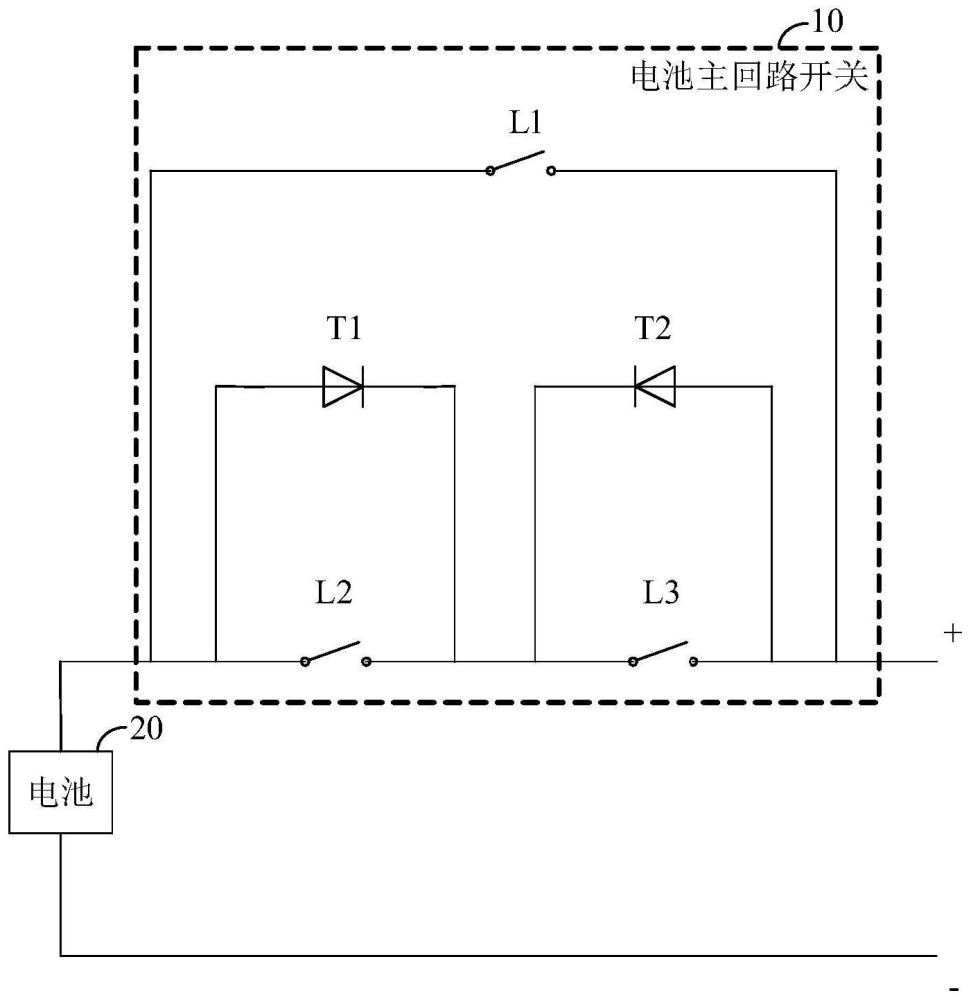

3、所述第一開關的第一端、所述第二開關的第一端以及所述第一開關管的陽極共接作為所述電池主回路開關的第一端，所述第一開關的第二端、所述第三開關的第一端以及所述第二二極管陽極共接作為所述電池主回路開關的第二端，所述第二開關的第二端、所述第三開關的第二端、所述第一二極管的陰極以及所述第二二極管的陰極共接。

4、可選的，所述電池主回路開關還包括控制器；所述控制器與所述第一開關的受控端、所述第二開關的受控端以及所述第三開關的受控端連接。

5、可選的，所述電池主回路開關的一端與電池連接。

6、可選的，所述第二開關與所述第一二極管集成于第一器件中。

7、可選的，所述第三開關與所述第二二極管集成于第二器件中。

8、可選的，所述第一開關、所述第二開關以及所述第三開關的容量不同。

9、可選的，所述第一開關、所述第二開關以及所述第三開關的類型不同。

10、可選的，所述第一開關、所述第二開關以及所述第三開關的類型包括繼電器、場效應管、雙極結型晶體管、絕緣柵雙極型晶體管以及可控硅整流器。

11、第二方面，本申請實施例提供了一種電源，包括如第一方面任一項所述的電池主回路開關和電池。

12、可選的，所述電池主回路開關連接在所述電池的正極或負極。

13、實施本申請實施例提供的電池主回路開關和電源具有以下技術效果：

14、本申請實施例提供一種電池主回路開關，該電池主回路開關包括第一開關、第二開關、第三開關、第一二極管以及第二二極管；其中，第一開關的第一端、第二開關的第一端以及第一開關管的陽極共接作為電池主回路開關的第一端，第一開關的第二端、第三開關的第一端以及第二二極管陽極共接作為電池主回路開關的第二端，第二開關的第二端、第三開關的第二端、第一二極管的陰極以及第二二極管的陰極共接。由于本申請實施例提供一種電池主回路開關只包括第一開關、第二開關、第三開關、第一二極管以及第二二極管，相較于現有的電池主回路開關，本申請提供的電池主回路開關降低了電池主回路開關的成本。

技術特征：

1.一種電池主回路開關，其特征在于，所述電池主回路開關包括第一開關、第二開關、第三開關、第一二極管以及第二二極管；

2.根據權利要求1所述的電池主回路開關，其特征在于，所述電池主回路開關還包括控制器；所述控制器與所述第一開關的受控端、所述第二開關的受控端以及所述第三開關的受控端連接。

3.根據權利要求1所述的電池主回路開關，其特征在于，所述電池主回路開關的一端與電池連接。

4.根據權利要求1所述的電池主回路開關，其特征在于，所述第二開關與所述第一二極管集成于第一器件中。

5.根據權利要求1所述的電池主回路開關，其特征在于，所述第三開關與所述第二二極管集成于第二器件中。

6.根據權利要求1所述的電池主回路開關，其特征在于，所述第一開關、所述第二開關以及所述第三開關的容量不同。

7.根據權利要求1所述的電池主回路開關，其特征在于，所述第一開關、所述第二開關以及所述第三開關的類型不同。

8.根據權利要求1所述的電池主回路開關，其特征在于，所述第一開關、所述第二開關以及所述第三開關的類型包括繼電器、場效應管、雙極結型晶體管、絕緣柵雙極型晶體管以及可控硅整流器。

9.一種電源，其特征在于，包括如權利要求1至8任一項所述的電池主回路開關和電池。

10.根據權利要求9所述的電源，其特征在于，所述電池主回路開關連接在所述電池的正極或負極。

技術總結
本申請適用于電池技術領域，提供一種電池主回路開關及電源。電池主回路開關包括第一開關、第二開關、第三開關、第一二極管以及第二二極管；第一開關的第一端、第二開關的第一端以及第一開關管的陽極共接作為電池主回路開關的第一端，第一開關的第二端、第三開關的第一端以及第二二極管陽極共接作為電池主回路開關的第二端，第二開關的第二端、第三開關的第二端、第一二極管的陰極以及第二二極管的陰極共接。本申請提供的電池主回路開關只包括第一開關、第二開關、第三開關、第一二極管以及第二二極管，相較于現有的電池主回路開關，本申請提供的電池主回路開關降低了電池主回路開關的成本。

技術研發人員：趙明,莊勝加
受保護的技術使用者：珠海中力新能源科技有限公司
技術研發日：20240326
技術公布日：2025/4/28
