本實用新型涉及智能控制技術領域，尤其涉及一種室外公共互動休憩裝置。

背景技術：

隨之智慧城市的廣泛推廣，在城市中生活，室外公共休閑娛樂場所成為了廣大市民在業余時間的去處。但是，現有的室外公共休閑娛樂場所大多比較簡單，智能化程度比較低，主要體現在以下幾個方面：

1、公共照明：在公共場所照明燈大多都是直接連接電源，發出固定強度和顏色的燈光，并且需要人為控制，在預定的時間開啟或者關閉。該技術適用于需要足夠光強照明的場合，但缺乏與人交互的特點，僅能提供照明功能。

2、公共充電裝置目前公共場所提供的都是僅供充電的裝置，沒有休憩的地方，也沒有娛樂的功能，甚至不能免費提供。

3、智能檢測互動：目前傳感器被廣泛用于生活中，如檢測土壤濕度、聲音強度等。但目前傳感器應用普遍單一，沒有把多種傳感器進行組合使用，也很少有將傳感器技術用于公共設施上進行娛樂互動。

4、充電上網：目前公共場合的休息座椅只具有簡單的休憩功能，沒有任何交互功能，比如沒有手機平板等設備充電的插座，也沒有無線WiFi網絡，這些都大大降低了人們在業余時間外出的意愿。

技術實現要素：

本實用新型所要解決的技術問題是針對上述現有技術的不足，提供一種室外公共互動休憩裝置。

本實用新型解決上述技術問題的技術方案如下：一種室外公共互動休憩裝置，包括休憩裝置主體和互動系統。

所述互動系統包括傳感檢測模塊、中央控制模塊、受控終端、WiFi模塊和電源模塊。

其中，所述傳感檢測模塊安裝于以所述休憩裝置主體為中心的預設范圍內，并與所述中央控制模塊連接，所述中央控制模塊與所述受控終端連接，并根據所述傳感檢測模塊采集的室外休息區域的環境信息控制所述受控終端的狀態，所述WiFi模塊與所述中央控制模塊連接，發射無線WiFi信號，所述電源模塊與外部市電連接，且所述電源模塊分別與所述傳感檢測模塊、中央控制模塊、受控終端和WiFi模塊連接并提供電源。

本實用新型的有益效果是：本實用新型的一種室外公共互動休憩裝置，通過傳感檢測模塊自動檢測室外公共休息區域的環境信息，并根據室外休息區域的環境信息控制受控終端的狀態，智能化程度較高，并且增加了人與設施之間的互動，增強了室外休息時的樂趣，設置了無線WiFi網絡，提升了人們的生活體驗感。

在上述技術方案的基礎上，本實用新型還可以做如下改進：

進一步：所述傳感檢測模塊包括紅外傳感器和/或聲音傳感器，所述紅外傳感器和/或聲音傳感器與所述中央控制模塊連接，所述紅外傳感器和/或聲音傳感器檢測是否有人靠近和/或有人出聲并判斷是否有人進入休息區域。

上述進一步方案的有益效果是：通過所述紅外傳感器和/或聲音傳感器可以檢測到是否有人進入休息區域，并在有人進入休息區域時控制對應的受控終端進入互動狀態，增強與來訪人員的互動性。

進一步：所述受控終端包括燈帶，所述燈帶環繞設置在所述休憩裝置主體周圍，所述主中央控制模塊與所述燈帶連接，并在所述傳感檢測模塊檢測到有人進入休息區域時控制所述燈帶點亮。

上述進一步方案的有益效果是：通過上述方式可以在來訪人員發聲時自動點亮燈帶，提高了交互系統與來訪人員的交互性，智能化設計，增強了來訪人員的體驗。

進一步：所述傳感檢測模塊還包括光照傳感器，所述光照傳感器設置在所述休憩裝置主體側壁，且所述光照傳感器與所述中央控制模塊連接，檢測當前的光照度。

上述進一步方案的有益效果是：通過所述光照傳感器可以自動檢測當前的光照度，不需要額外設置開關，也不需要人為打開或關閉開關，智能化程度角度，同時成本也比較低。

進一步：所述受控終端還包括多個景觀燈，所述中央控制模塊分別與多個所述景觀燈連接，并在所述傳感檢測模塊檢測到有人進入休息區域且所述光照傳感器檢測到當前光照度小于預設光照度閾值時控制所述景觀燈點亮。

上述進一步方案的有益效果是：通過上述方式可以實現有來訪人員進入休息區域且所述光照傳感器檢測到當前光照度小于預設光照度閾值時，自動點亮所述景觀燈，并在來訪人員離開后自動熄滅，節能環保，智能方便。

進一步：所述傳感檢測模塊還包括與所述景觀燈數量相同的壓力傳感器，所述壓力傳感器與所述中央控制模塊電連接，并與所述景觀燈一一對應，切所述壓力傳感器設置在壓力觸控板內，所述壓力觸控板設置在所述休憩裝置主體側壁表面，所述中央控制模塊根據所述壓力傳感器檢測外部施加的壓力大小調控對應的所述景觀燈的顏色。

上述進一步方案的有益效果是：通過設置所述壓力傳感器，來訪人員可以通過對所述壓力觸控板施加不同的壓力來調控所述景觀燈的顏色，以實現 不同的交互效果，增加了休息裝置的趣味性，尤其是對于兒童，是非常好的娛樂場所。

進一步：所述電源模塊包括蓄電池和電壓轉換電路，所述蓄電池通過外部市電進行充電，所述電壓轉換電路與所述蓄電池連接，并對所述蓄電池的電壓進行轉換后為所述傳感檢測模塊、中央控制模塊、受控終端和WiFi模塊提供電源。

上述進一步方案的有益效果是：通過所述電壓轉換電路可以對所述蓄電池提供的電壓進行轉換，方便為所述傳感檢測模塊、中央控制模塊、受控終端和WiFi模塊提供不同的電壓，不需要配備不同電壓的電源，非常簡單，方便。

進一步：所述互動系統還包括太陽能模塊，所述太陽能模塊與所述電源模塊連接，并為所述電源模塊提供電源。

上述進一步方案的有益效果是：通過所述太陽能模塊可以將太陽能轉化為電能，并儲存在所述蓄電池內，為整個互動系統提供電能，一方面，節能環保，充分利用太陽能，無污染，另一方面，可以降低成本，節約電耗。

進一步：還包括至少一個USB接口，所述USB接口與所述中央控制模塊連接，用于數據信息的導入導出和/或對外部設備充電。

上述進一步方案的有益效果是：通過設置所述USB接口一方面可以比較方便的對數據信息導入或導出，比如對整個系統的控制程序信息進行更新，非常方便，另一方面，可以對來訪人員的隨身攜帶設備進行充電，比如手機，平板電腦等，為來訪人員提供了更多方便。

附圖說明

圖1為本實用新型的一種室外公共互動休憩裝置結構示意圖；

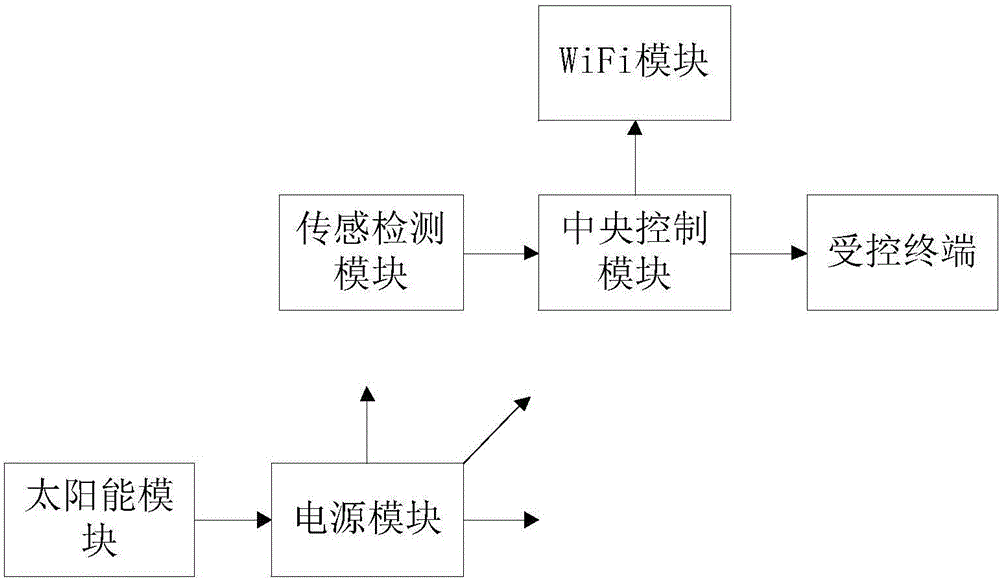

圖2為本實用新型的一種室外公共互動休憩裝置中互動系統結構示意 圖。

附圖中，各標號所代表的部件列表如下：

1、休憩裝置主體，2、景觀燈，3、壓力觸控板，4、太陽能模塊，5、USB接口。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

如圖1所示，一種室外公共互動休憩裝置結構示意圖，包括休憩裝置主體1和互動系統。圖1中僅標出了可以看見的部分，設置在所述休憩裝置主體1內部的在圖1中均未示出。

所述休憩裝置主體1設置在公共休息區域內，所述互動系統設置在所述休憩裝置主體1處。

其中，所述休憩裝置主體1采用防腐木制造，內部采用防腐木做龍骨支撐，外部采用防腐木板做表面鋪設，整體設計采用幾何拼接，方便安裝、使用和維修，整體設施利用人機工程學設計，設計出了可以維持多種休息姿勢的休憩裝置，來訪人員在該裝置上可以進行平坐、倚靠、平躺等多種姿勢；可以進行隨意變換，方法多樣；分層設計，并附有一個斜趟靠背及一個平臺，可進行休息和學習工作。當然，實際情況中，我們要根據公共休息區域的位置大小進行合理布置，靈活調節，這里不對所述休憩裝置主體1的具體安裝、擺放方式進行限定。

如圖2所示，所述互動系統包括傳感檢測模塊、中央控制模塊、受控終端、WiFi模塊和電源模塊，所述傳感檢測模塊、中央控制模塊、WiFi模塊和電源模塊均設置在所述休憩裝置主體1內。

所述傳感檢測模塊安裝于以所述休憩裝置主體1為中心的預設范圍內， 并與所述中央控制模塊連接，所述中央控制模塊與所述受控終端連接，并根據所述傳感檢測模塊采集的室外休息區域的環境信息控制所述受控終端的狀態，所述WiFi模塊與所述中央控制模塊連接，發射無線WiFi信號，所述電源模塊與外部市電連接，且所述電源模塊分別與所述傳感檢測模塊、中央控制模塊、受控終端和WiFi模塊連接并提供電源。

本實施例中，所述傳感檢測模塊包括紅外傳感器和/或聲音傳感器，所述紅外傳感器和/或聲音傳感器與所述中央控制模塊連接，所述紅外傳感器和/或聲音傳感器檢測是否有人靠近和/或有人出聲并判斷是否有人進入休息區域。通過所述紅外傳感器和/或聲音傳感器可以檢測到是否有人進入休息區域，并在有人進入休息區域時控制對應的受控終端進入互動狀態，增強與來訪人員的互動性。

優選地，所述受控終端包括燈帶，所述燈帶環繞設置在所述休憩裝置主體1周圍，所述主中央控制模塊與所述燈帶連接，并在所述傳感檢測模塊檢測到有人進入休息區域時控制所述燈帶點亮。本實施例中，所述燈帶設置在所述休憩裝置主體1內。通過上述方式可以在來訪人員發聲時自動點亮燈帶，提高了交互系統與來訪人員的交互性，智能化設計，并根據發聲的間隙形成閃爍的效果，并根據來訪人員的發生強度控制燈帶的亮度，增強了來訪人員的體驗。

優選地，所述傳感檢測模塊還包括光照傳感器，所述光照傳感器設置在所述休憩裝置主體1側壁，且所述光照傳感器與所述中央控制模塊連接，檢測當前的光照度。通過所述光照傳感器可以自動檢測當前的光照度，不需要額外設置開關，也不需要人為打開或關閉開關，智能化程度角度，同時成本也比較低。

本實施例中，所述受控終端還包括多個景觀燈2，所述中央控制模塊分別與多個所述景觀燈2連接，并在所述傳感檢測模塊檢測到有人進入休息區 域且所述光照傳感器檢測到當前光照度小于預設光照度閾值時控制所述景觀燈2點亮。如圖1中所示，所述景觀燈2可以設置在所述休憩裝置主體1側邊，也可以環繞設置，只要不影響來訪人員使用即可。通過上述方式可以實現有來訪人員進入休息區域且所述光照傳感器檢測到當前光照度小于預設光照度閾值時，自動點亮所述景觀燈，并在來訪人員離開后自動熄滅，節能環保，智能方便。

優選地，所述傳感檢測模塊還包括與所述景觀燈2數量相同的壓力傳感器，所述壓力傳感器與所述中央控制模塊電連接，并與所述景觀燈一一對應，且所述壓力傳感器設置在壓力觸控板3內，所述壓力觸控板3設置在所述休憩裝置主體1側壁表面，，所述中央控制模塊根據所述壓力傳感器檢測外部施加的壓力大小調控對應的所述景觀燈2的顏色。

本實施例中，我們根據所述壓力傳感器檢測外部施加的壓力大小，將壓力大小進行分級，所述中央控制模塊根據不同的壓力，對所述景觀燈2發出不同的指令，控制其顯示不同顏色的燈光。具體的劃分如下：

壓力值與RGB關系為：

壓力<3k→白色RGB(255,255,255)；

3k<壓力<5k→紫色RGB(128,0,128)；

5k<壓力<7k→藍色RGB(0,0,255)；

7k<壓力<9k→綠色RGB(0,255,0)；

9k<壓力<11k→黃色RGB(255,255,0)；

11k<壓力<13k→柿子橙RGB(255,77,64)；

13k<壓力→紅色RGB(255,0,0)。

當其中兩個壓力傳感器接收到壓力的數值相等(誤差<0.5k)時，上述六種顏色的燈會快速交替閃爍，直到兩端壓力不相等(誤差>0.5k)或壓力消失。通過設置所述壓力傳感器，來訪人員可以通過對所述壓力觸控板施加 不同的壓力來調控所述景觀燈2的顏色，以實現不同的交互效果，增加了休息裝置的趣味性，尤其是對于兒童，是非常好的娛樂場所。當然，在實際過程中也可以根據實際需求將壓力大小進行分級，并匹配對應等級的顏色。

本實施例中，所述電源模塊包括蓄電池和電壓轉換電路，所述蓄電池通過外部市電進行充電，所述電壓轉換電路與所述蓄電池連接，并對所述蓄電池的電壓進行轉換后為所述傳感檢測模塊、中央控制模塊、受控終端和WiFi模塊提供電源。通過所述電壓轉換電路可以對所述蓄電池提供的電壓進行轉換，方便為所述傳感檢測模塊、中央控制模塊、受控終端和WiFi模塊提供不同的電壓，不需要配備不同電壓的電源，非常簡單，方便。

優選地，所述互動系統還包括太陽能模塊4，所述太陽能模塊4與所述電源模塊連接，并為所述電源模塊提供電源。通過所述太陽能模塊4可以將太陽能轉化為電能，并儲存在所述蓄電池內，為整個互動系統提供電能，一方面，節能環保，充分利用太陽能，無污染，另一方面，可以降低成本，節約電耗。這里，所述太陽能模塊4采用太陽能電池板，通過立桿固定在距離地面一定高度，可以比較充分的吸收太陽能。

優選地，本實用新型的一種室外公共互動休憩裝置還包括至少一個USB接口5，所述USB接口5與所述中央控制模塊連接，用于數據信息的導入導出和/或對外部設備充電。通過設置所述USB接口5一方面可以比較方便的對數據信息導入或導出，比如對整個系統的控制程序信息進行更新，非常方便，另一方面，可以對來訪人員的隨身攜帶設備進行充電，比如手機，平板電腦等，為來訪人員提供了更多方便。

本實用新型的一種室外公共互動休憩裝置，通過傳感檢測模塊自動檢測室外公共休息區域的環境信息，并根據室外休息區域的環境信息控制受控終端的狀態，智能化程度較高，并且增加了人與設施之間的互動，增強了室外休息時的樂趣，設置了無線WiFi網絡，提升了人們的生活體驗感。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
