背景技術：

1、本公開涉及頭戴耳機。

技術實現思路

1、下文提及的所有示例和特征能夠以任何技術上可能的方式組合。

2、在一個方面，頭戴耳機包括襯墊組件以及可伸縮地聯接到該襯墊組件的滑動件。該滑動件包括設置在該襯墊組件內的近側端部和從該襯墊組件向外延伸的遠側端部。樞軸支撐件設置在該滑動件的遠側端部處的開口內。樞軸被支撐在樞軸支撐件中。該頭戴耳機還包括聽筒(earphone)和將聽筒聯接到滑動件的托架。該樞軸支撐件經由緊固件固定到滑動件，并且其中該托架能夠樞轉到當頭戴耳機在使用中時該托架覆蓋緊固件的位置。

3、具體實施可包括以下特征中的一個特征、或它們的任何組合。

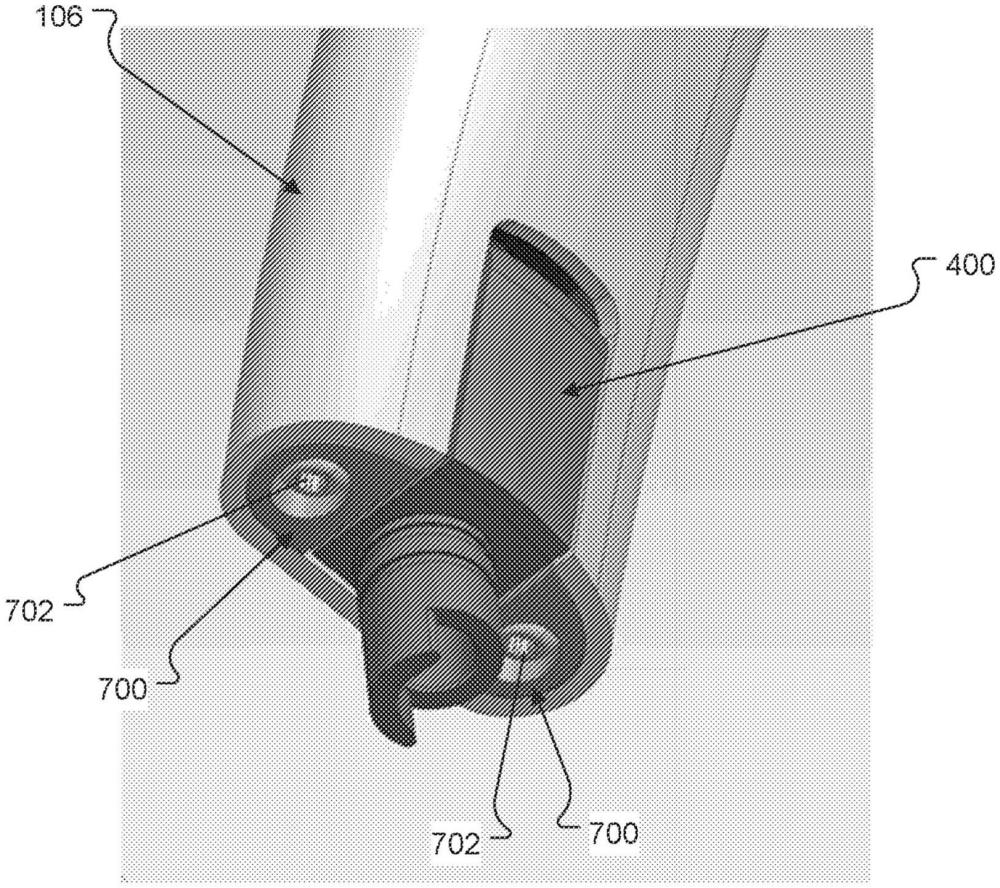

4、在一些具體實施中，該頭戴耳機還包括樞軸安裝件和形成在滑動件的內表面中的溝槽。該樞軸安裝件包括：孔，該緊固件穿過該孔，從而將樞軸安裝件固定到樞軸支撐件；以及脊?fàn)罴摷範罴c溝槽接合，從而防止樞軸安裝件與滑動件分離。

5、在某些具體實施中，樞軸安裝件位于滑動件的敞開端之外，從而防止樞軸與滑動件之間的直接接觸。

6、在一些情況下，頭戴耳機還包括延伸穿過樞軸的樞軸銷。樞軸銷的相反端部各自被接納在形成于樞軸支撐件中的一對凹部中的一個凹部中。

7、在某些情況下，滑動件限定狹槽，該狹槽允許樞軸圍繞樞軸銷相對于滑動件旋轉。

8、在一些示例中，樞軸支撐件具有u形主體，該u形主體具有一對臂，該一對臂中的每個臂限定用于接收一對阻尼器中的對應一個阻尼器的腔。

9、在某些示例中，該阻尼器接觸樞軸以阻尼該樞軸的運動并且?guī)椭箻休S居中在臂之間。

10、在一些具體實施中，用于向聽筒供電的布線延伸穿過滑動件。

11、在某些具體實施中，樞軸支撐件限定通道以允許布線從滑動件穿過到達樞軸。

12、在一些情況下，樞軸包括通孔，以允許布線從滑動件穿過到達聽筒。

13、在某些情況下，樞軸圍繞樞轉軸線相對于樞軸支撐件旋轉。樞轉軸線可偏離中心(相對于滑動件的中心線)，從而允許布線沿樞轉軸線的遠側穿設。

14、在另一個方面，頭戴耳機包括襯墊組件以及可伸縮地接納在襯墊組件內的滑動件。該頭戴耳機還包括聽筒和將聽筒聯接到滑動件的托架。樞軸設置在該滑動件的敞開端處并且將該托架聯接到該滑動件。樞軸安裝件將樞軸固定到滑動件。樞軸安裝件位于滑動件的敞開端之外，從而防止托架狀物和滑動件之間的直接接觸。

15、具體實施可包括上述和/或下述的特征中的一者、或它們的任何組合。

16、在一些具體實施中，滑動件包括中空管。

17、在某些具體實施中，該中空管具有長方形橫截面形狀。

18、在一些情況下，該頭戴耳機包括形成在滑動件的內表面中的溝槽，并且樞軸安裝件包括接合該溝槽的脊?fàn)罴瑥亩种茦休S安裝件與滑動件分離。

19、在某些情況下，樞軸包括與托架中的溝槽接合的隆起。

20、在一些示例中，滑動件限定允許樞軸相對于滑動件旋轉的狹槽。

21、在某些示例中，樞軸支撐件在滑動件的敞開端處支撐樞軸。

22、在一些具體實施中，樞軸支撐件具有u形主體，該u形主體具有一對臂，該一對臂中的每個臂限定用于接收一對阻尼器中的對應一個阻尼器的腔。

23、在某些具體實施中，該阻尼器接觸樞軸以阻尼該樞軸的運動并且?guī)椭箻休S居中在臂之間。

技術特征：

1.一種頭戴耳機，所述頭戴耳機包括：

2.根據權利要求1所述的頭戴耳機，所述頭戴耳機還包括：

3.根據權利要求2所述的頭戴耳機，其中所述樞軸安裝件位于所述滑動件的敞開端之外，從而防止所述樞軸與所述滑動件之間的直接接觸。

4.根據權利要求1所述的頭戴耳機，所述頭戴耳機還包括延伸穿過所述樞軸的樞軸銷，其中所述樞軸銷的相對端部各自被接納在形成于所述樞軸支撐件中的一對凹部中的一個凹部中。

5.根據權利要求1所述的頭戴耳機，其中所述滑動件限定狹槽，所述狹槽允許所述樞軸圍繞所述樞軸銷相對于所述滑動件旋轉。

6.根據權利要求1所述的頭戴耳機，其中所述樞軸支撐件具有u形主體，所述u形主體具有一對臂，所述一對臂中的每個臂限定用于接納一對阻尼器中的對應一個阻尼器的腔。

7.根據權利要求6所述的頭戴耳機，其中所述阻尼器接觸所述樞軸以阻尼所述樞軸的運動并且?guī)椭顾鰳休S居中在所述臂之間。

8.根據權利要求1所述的頭戴耳機，其中用于向所述聽筒供電的布線延伸穿過所述滑動件。

9.根據權利要求8所述的頭戴耳機，其中所述樞軸支撐件限定通道以允許所述布線從所述滑動件穿過到達所述樞軸。

10.根據權利要求9所述的頭戴耳機，其中所述樞軸包括通孔以允許所述布線從所述滑動件穿過到達所述聽筒。

11.根據權利要求9所述的頭戴耳機，其中所述樞軸相對于所述樞軸支撐件圍繞樞轉軸線旋轉，其中所述樞轉軸線相對于所述滑動件的中心線偏離中心，從而允許所述布線沿著所述樞轉軸線的遠側穿設。

12.一種頭戴耳機，所述頭戴耳機包括：

13.根據權利要求12所述的頭戴耳機，其中所述滑動件包括中空管。

14.根據權利要求13所述的頭戴耳機，其中所述中空管具有長方形橫截面形狀。

15.根據權利要求12所述的頭戴耳機，所述頭戴耳機還包括形成在所述滑動件的內表面中的溝槽，其中所述樞軸安裝件包括接合所述溝槽的脊?fàn)罴瑥亩种扑鰳休S安裝件與所述滑動件分離。

16.根據權利要求12所述的頭戴耳機，其中所述樞軸包括與所述托架中的溝槽接合的隆起。

17.根據權利要求12所述的頭戴耳機，其中所述滑動件限定狹槽，所述狹槽允許所述樞軸相對于所述滑動件旋轉。

18.根據權利要求12所述的頭戴耳機，所述頭戴耳機還包括樞軸支撐件，所述樞軸支撐件在所述滑動件的敞開端處支撐所述樞軸。

19.根據權利要求18所述的頭戴耳機，其中所述樞軸支撐件具有u形主體，所述u形主體具有一對臂，所述一對臂中的每個臂限定用于接納一對阻尼器中的對應一個阻尼器的腔。

20.根據權利要求19所述的頭戴耳機，其中所述阻尼器接觸所述樞軸以阻尼所述樞軸的運動并且?guī)椭顾鰳休S居中在所述臂之間。

技術總結
一種頭戴耳機包括襯墊組件以及可伸縮地聯接到該襯墊組件的滑動件。該滑動件包括設置在該襯墊組件內的近側端部和從該襯墊組件向外延伸的遠側端部。樞軸支撐件設置在該滑動件的遠側端部處的開口內。樞軸被支撐在樞軸支撐件中。該頭戴耳機還包括聽筒和將聽筒聯接到滑動件的托架。該樞軸支撐件經由緊固件固定到滑動件，并且其中該托架能夠樞轉到當頭戴耳機在使用中時該托架覆蓋緊固件的位置。

技術研發人員：A·T·格拉夫,D·C·哈弗曼,徐楨,D·P·貝克
受保護的技術使用者：伯斯有限公司
技術研發日：
技術公布日：2025/4/24
