本發明涉及一種自動化注射系統，并且具體地涉及一種用于經皮或皮內遞送藥劑或類似物的注射系統，所述注射系統提供了穩健而又大大簡化的操作方式，并且由此允許可靠的自行注射。

背景技術：

1、慢性疾病和病癥變得越來越普遍，部分是由于社會行為改變和人口老齡化所致。使用生物制劑(包括抗體、治療性蛋白質、肽和基于細胞的療法)進行治療性治療在功效和選擇性方面提供了明顯的優勢，并且它們?cè)诎┌Y及癌癥相關疾病、罕見疾、神經障礙和自身免疫疾病的治療領域的應用日益增多。然而，生物制劑的特定的物理化學性質(包括高粘度)意味著將它們作為活性劑遞送到體內可能具有挑戰性，這使得必需進行靜脈內(iv)或皮下施用。以患者為中心的“自動注射器”設計和裝置的出現允許處于各種慢性疾病狀態的用戶常規地在家中自行皮下注射藥物，這是有利的，因?yàn)樗巳ネt(yī)院或輸液中心的需求。

2、然而，現有的皮下自動注射器存在若干局限性。在這些現有技術設計中，藥劑通常經由垂直地穿過皮膚插入的單個針來施用。常見的插針方法涉及利用存儲在彈簧中的勢能，例如以相當大的速度和力推動針穿過皮膚。除了給患者帶來潛在的疼痛和不適之外，這種動作有時還會導致針斷裂。取決于諸如藥劑的體積和粘度的因素，然后可能需要幾秒直至幾分鐘的“保持時間”來施用自動注射(并且這通常需要第二存儲勢能源)。對于老年患者和那些有靈活性問題和/或有震顫癥狀的患者來說，在此注射階段期間維持手一致、穩定可能存在挑戰。眾所周知，高粘度的生物制劑與長注射和“保持”時間相關聯。一種減少注射時間以及因此減少“保持時間”的策略是通過重新配制藥劑以在保留有效載荷的同時降低粘度，然而這使得必需有更大的注射體積，從而對裝置工程提出了進一步的要求并且影響了患者的體驗。

3、皮膚作為生物制劑和疫苗兩者的遞送部位(皮內遞送)提供了無與倫比的效率(即，節省劑量)和功效(即，劑量反應)。

4、然而，出于各種原因，諸如施用人員的經驗和正確執行程序所需的準確度、遞送部位的位置和/或狀況、皮膚的有限厚度和所需的遞送深度等，這種使用所謂的mantoux技術的遞送形式可能執行起來很困難或耗時。因此，這種注射形式通常不適合自行注射。對于靈活性降低、視力較差或有其他身體障礙的個體來說，情況尤其如此，這些障礙可能會增加執行皮內注射常規任務的難度。使用單個針遞送高粘度藥劑也帶來了相當大的挑戰。

5、因此，需要一種可用于自行注射且使用簡單、可靠且可重復的皮內注射系統。還需要一種注射系統，所述注射系統能夠以降低的注射壓力快速地遞送疫苗和粘性生物制劑，并且可供所有類型的患者輕松地操縱。

6、因此，本發明的目的是解決上文提及的問題。

技術實現思路

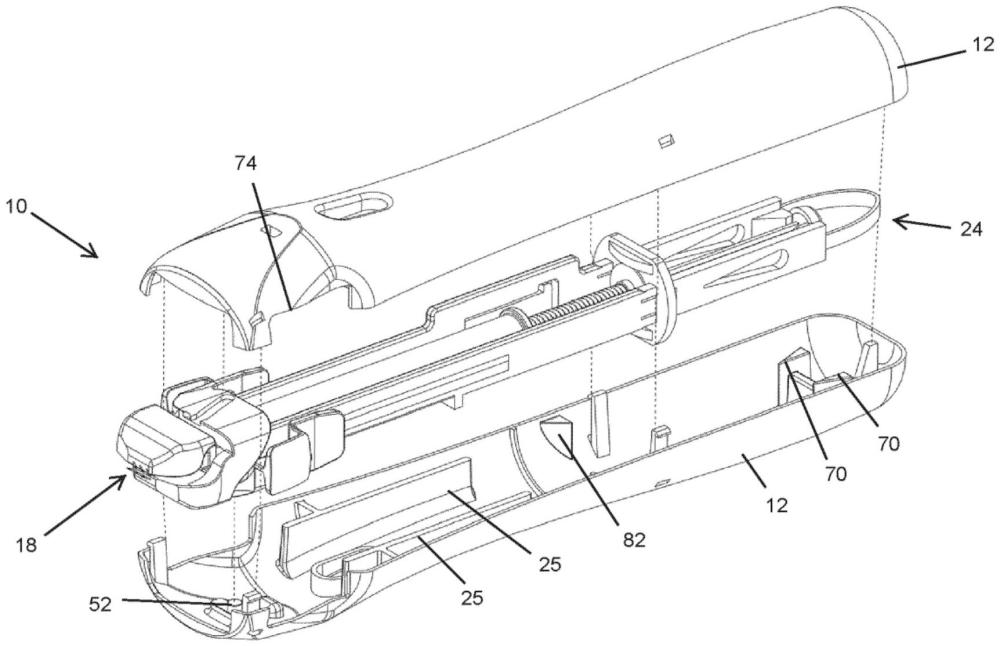

1、根據本發明，提供了一種自動化注射系統，其包括：細長的殼體，所述細長的殼體限定手柄；致動器組件，所述致動器組件設置在殼體內并且可相對于殼體縱向地移位；注射頭，所述注射頭安裝到致動器組件并且從殼體的開放下端突出，所述注射頭包括一對夾爪，該對夾爪可響應于殼體與致動器組件之間的相對縱向位移而在橫向于殼體的縱向軸線的方向上相對于彼此移位，每個夾爪具有從其突出的一個或多個中空微針；容納在殼體內的液體的儲存器，所述儲存器與中空微針中的一個或多個流體連通；以及分配器，所述分配器可操作來響應于殼體與致動器組件之間的相對縱向位移而對儲存器中的流體加壓，以便從一個或多個中空微針中分配液體。

2、優選地，儲存器由注射器限定，所述注射器包括在一端處由活塞封閉的圓筒，所述活塞可通過分配器移位到圓筒中以便對流體加壓。

3、優選地，分配器包括與活塞操作性相關聯的彈簧偏置柱塞。

4、優選地，柱塞包括鄰接部并且致動器組件包括閂鎖構件，所述鄰接部可釋放地保持抵靠所述閂鎖構件。

5、優選地，致動器組件可操作來在完成該對夾爪的相對橫向位移之前或之后順序地實現閂鎖構件脫離與鄰接部的接合的位移。

6、優選地，致動器組件包括偏置元件，所述偏置元件被布置成在殼體與致動器組件之間的相對縱向位移之后將閂鎖構件推出與鄰接部的接合。

7、優選地，偏置元件包括導向構件，所述導向構件固定到殼體并且可響應于殼體與致動器組件之間的相對縱向位移而抵靠閂鎖構件移位，以便將閂鎖構件推出與鄰接部的接合。

8、優選地，夾爪和殼體中的一個包括凸輪，并且夾爪和殼體中的另一個包括對應的從動件，所述凸輪具有輪廓，所述輪廓被布置成響應于殼體與致動器組件之間的相對縱向位移而實現該對夾爪的相對橫向位移。

9、優選地，每個夾爪包括凸輪并且殼體包括對應的一對從動件。

10、優選地，致動器被布置成響應于殼體發生的相對線性位移而進行旋轉位移。

11、優選地，注射頭可操作來將致動器組件的旋轉位移轉化成該對夾爪的相對橫向位移。

12、優選地，所述凸輪或每個凸輪被成型為準許夾爪進行兩階段位移，第一階段被配置為響應于殼體與致動器組件之間的相對縱向位移而實現夾爪的相對橫向位移，并且第二階段準許在殼體與致動器組件之間沒有相對縱向位移的情況下在夾爪之間進行相對運動。

13、優選地，所述凸輪或每個凸輪被成型為在第一相位與第二相位之間限定第三相位，所述第三相位準許在不存在夾爪的相對橫向位移的情況下在殼體與致動器組件之間進行相對縱向位移。

14、優選地，注射頭包括至少一個釋放構件，所述至少一個釋放構件可手動地操作來反轉該對夾爪之間的相對橫向位移。

15、優選地，殼體包括側壁中的孔口，在殼體與致動器組件之間的相對縱向位移之后，可通過所述孔口觸及釋放構件。

16、優選地，注射系統包括殼體上的可縱向移位的套筒，所述可縱向移位的套筒可移位成與至少一個釋放構件接合以反轉該對夾爪之間的相對橫向位移。

17、優選地，注射系統包括鎖定元件，所述鎖定元件可操作來防止殼體與致動器組件之間的相對縱向位移的反轉。

18、優選地，致動器組件包括細長的框架，殼體被支撐在所述細長的框架周圍并且在所述細長的框架內容納有儲存器，注射頭安裝在框架的一端處。

19、優選地，每個夾爪上的中空微針朝向另一個夾爪上的中空微針傾斜。

20、優選地，注射系統包括蓋帽，所述蓋帽能夠可釋放地緊固在殼體的下端周圍以圍封注射頭。

21、優選地，自動化注射系統包括彈簧，所述彈簧被布置成沿著致動器組件縱向地推動殼體。

22、優選地，彈簧包括設置在致動器組件與殼體的封閉端之間的葉片彈簧。

技術特征：

1.一種自動化注射系統，其包括：細長的殼體，所述細長的殼體限定手柄；致動器組件，所述致動器組件設置在所述殼體內并且能夠相對于所述殼體縱向地移位；注射頭，所述注射頭安裝到所述致動器組件并且從所述殼體的開放下端突出，所述注射頭包括一對夾爪，所述一對夾爪能夠響應于所述殼體與所述致動器組件之間的相對縱向位移而在橫向于所述殼體的縱向軸線的方向上相對于彼此移位，每個夾爪具有從其突出的一個或多個中空微針；容納在所述殼體內的液體的儲存器，所述儲存器與所述中空微針中的一個或多個流體連通；以及分配器，所述分配器能夠操作來響應于所述殼體與所述致動器組件之間的所述相對縱向位移而對所述儲存器中的流體加壓，以便從所述一個或多個中空微針中分配所述液體。

2.如權利要求1所述的自動化注射系統，其中所述儲存器由注射器限定，所述注射器包括在一端處由活塞封閉的圓筒，所述活塞能夠通過所述分配器移位到所述圓筒中以便對所述流體加壓。

3.如權利要求2所述的自動化注射系統，其中所述分配器包括與所述活塞操作性相關聯的彈簧偏置柱塞。

4.如權利要求3所述的自動化注射系統，其中所述柱塞包括鄰接部并且所述致動器組件包括閂鎖構件，所述鄰接部能夠釋放地保持抵靠所述閂鎖構件。

5.如權利要求4所述的自動化注射系統，其中所述致動器組件能夠操作來在完成所述一對夾爪的相對橫向位移之前或之后實現所述閂鎖構件脫離與所述鄰接部的接合的位移。

6.如權利要求5所述的自動化注射系統，其中所述致動器組件包括偏置元件，所述偏置元件被布置成與所述殼體與所述致動器組件之間的所述相對縱向位移先后順序地和/或在所述相對縱向位移之后將所述閂鎖構件推出與所述鄰接部的接合。

7.如權利要求6所述的自動化注射系統，其中所述偏置元件包括導向構件，所述導向構件固定到所述殼體并且能夠響應于所述殼體與所述致動器組件之間的所述相對縱向位移而抵靠所述閂鎖構件移位，以便將所述閂鎖構件推出與所述鄰接部的接合。

8.如任一項前述權利要求所述的自動化注射系統，其中所述夾爪和所述殼體中的一個包括凸輪，并且所述夾爪和所述殼體中的另一個包括對應的從動件，所述凸輪具有輪廓，所述輪廓被布置成響應于所述殼體與所述致動器組件之間的所述相對縱向位移而實現所述一對夾爪的所述相對橫向位移。

9.如權利要求8所述的自動化注射系統，其中每個夾爪包括凸輪并且所述殼體包括對應的一對從動件。

10.如任一項前述權利要求所述的自動化注射系統，其中所述致動器被布置成響應于所述殼體發生的相對線性位移而進行旋轉位移。

11.如權利要求19所述的自動化注射系統，其中所述注射頭能夠操作來將所述致動器組件的所述旋轉位移轉化成所述一對夾爪的所述相對橫向位移。

12.如任一項前述權利要求所述的自動化注射系統，其中所述注射頭包括至少一個釋放構件，所述至少一個釋放構件能夠手動地操作來反轉所述一對夾爪之間的所述相對橫向位移。

13.如權利要求12所述的自動化注射系統，其中所述殼體包括側壁中的孔口，在所述殼體與所述致動器組件之間的所述相對縱向位移之后，能夠通過所述孔口觸及所述釋放構件。

14.如權利要求12或13所述的自動化注射系統，其包括所述殼體上的可縱向移位的套筒，所述可縱向移位的套筒能夠移位成與所述至少一個釋放構件接合以反轉所述一對夾爪之間的所述相對橫向位移。

15.如任一項前述權利要求所述的自動化注射系統，其包括鎖定元件，所述鎖定元件能夠操作來防止所述殼體與所述致動器組件之間的所述相對縱向位移的反轉。

16.如任一項前述權利要求所述的自動化注射系統，其中所述致動器組件包括細長的框架，所述殼體被支撐在所述細長的框架周圍并且在所述細長的框架內容納有所述儲存器，所述注射頭安裝在所述框架的一端處。

17.如任一項前述權利要求所述的自動化注射系統，其中每個夾爪上的所述中空微針朝向另一個夾爪上的所述中空微針傾斜。

18.如任一項前述權利要求所述的自動化注射系統，其包括蓋帽，所述蓋帽能夠可釋放地緊固在所述殼體的所述下端周圍以圍封所述注射頭。

19.如任一項前述權利要求所述的自動化注射系統，其包括彈簧，所述彈簧被布置成沿著所述致動器組件縱向地推動所述殼體。

20.如權利要求19所述的自動化注射系統，其中所述彈簧包括設置在所述致動器組件與所述殼體的封閉端之間的葉片彈簧。

技術總結
本發明提供了一種用于經皮或皮內遞送藥劑或類似物的自動化注射系統，所述自動化注射系統提供了一種穩健而又大大簡化的操作方式，所述系統包括形成手柄的細長的殼體，具有5個微針的陣列位于所述細長的殼體的一端處，所述注射系統還包括：有待通過所述微針注射的所述藥劑的內部儲存器，以及容納在所述殼體內的致動器組件，所述致動器組件被布置成允許用戶通過簡單的單手抓握和按壓動作來操作所述注射系統，以將所述微針插入皮膚中并且自動地注射所述藥劑。

技術研發人員：N·貝特羅
受保護的技術使用者：拉奇醫療有限公司
技術研發日：
技術公布日：2025/4/24
